电压调节器的基本原理
电压调节器（VoltageRegulator）是一种用于对电压进行控制的装置，它可以对交流电进行充电或放电，也可以对直流电进行充电或放电。

电压调节器在各种电子产品中的应用十分广泛，它几乎可以用于所有的电子设备。

其应用领域主要有：
（1）汽车电子：汽车中使用的很多电子设备都需要提供电源，如电动马达、电池等。

汽车在行驶过程中，电池中的充电电流很大，为满足对电压的要求，就必须提高充电电流以确保电池能长时间保持足够的电量。

电压调节器在电池充电时向电池提供电流，以保证电池在充电过程中不会过充。

（2）医疗设备：在各种医疗设备中，特别是CT扫描等大型医疗设备中都有很多需要通过高压电源进行工作。

电压调节器可对高压电源进行调节，保证设备工作在所需的电压范围内。

（3）电力电子设备：目前电力电子设备已经成为继计算机之后使用最广泛的一种电子元件。

在各种电力电子装置中都需要电压调节器来保证其运行时所需要的电压范围。

—— 1 —1 —。

28
1、输出特性
输出特性是指发电机端电压不变时， 发电机的输出电流I 与发电机转速n之间的关系。数学描述：U=C 时，I=f（n）。
从图中可以看出： （1）空载n1,低速充电性好； （2）满载n2,发电性能优良； （3）n到一定值后，具有 自身控制输出电流I的能力， 无需限流器。
补充
n1,n2是判断发电机技术性能优劣的重要指标 ，具体数值在技术说明书上可查到或直接实物测量。
2
二、交流发电机的构造与检查
三相 同步 交流发电机结构图 其配有6支二极管构成的三相桥式全波整流器
3
1、转子（构造）
交流发电机的转子是 发电机的磁场部分。 主要由爪极、磁场绕 组（线圈）、滑环和 轴等组成。
4
1、转子（检查）
磁场绕组的检查:如图 转子轴的检查:垂直度，百分表，摆差<0.10mm 滑环的检查：圆柱度<0.25mm、厚度>1.5mm
29
2、空载特性
空载特性是指发电机空载时， 发电机端电压与转速之间的关系， 即I=0时，U= f（n）的函数关系。
空载特性是判定交流发电机 充电性能是否良好的重要依据。
30
3、外特性
外特性是指转速一定时，发电机的端电压与输出电流的关系， 即n=常数时，U=f（I）的函数关系。
从图中我们可以看出： 交流发电机端电压U受转速n和负载I 变化的影响较大，必须配用电压调节器， 才能保持恒定的电压值。
Байду номын сангаас
5、国产交流发电机的型号
中国行业标准QC/T 73-93《汽车电器设备产品型号编制方法》， 汽车交流发电机的型号如下：
1
2
3
4
5
1-产品代号：常用的有JF、JFZ、JFB和JFW四种、 2-电压等级代号：1表示12V，2 表示24V，6表示6V 3-电流等级代号 4-设计序号 5-变型代号

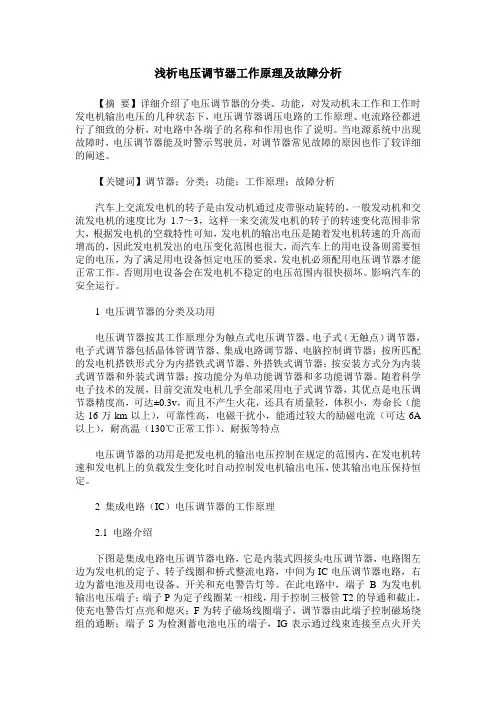

浅析电压调节器工作原理及故障分析【摘要】详细介绍了电压调节器的分类、功能，对发动机未工作和工作时发电机输出电压的几种状态下，电压调节器调压电路的工作原理、电流路径都进行了细致的分析，对电路中各端子的名称和作用也作了说明。

当电源系统中出现故障时，电压调节器能及时警示驾驶员，对调节器常见故障的原因也作了较详细的阐述。

【关键词】调节器；分类；功能；工作原理；故障分析汽车上交流发电机的转子是由发动机通过皮带驱动旋转的，一般发动机和交流发电机的速度比为 1.7～3，这样一来交流发电机的转子的转速变化范围非常大，根据发电机的空载特性可知，发电机的输出电压是随着发电机转速的升高而增高的，因此发电机发出的电压变化范围也很大，而汽车上的用电设备则需要恒定的电压，为了满足用电设备恒定电压的要求，发电机必须配用电压调节器才能正常工作。

否则用电设备会在发电机不稳定的电压范围内很快损坏。

影响汽车的安全运行。

1 电压调节器的分类及功用电压调节器按其工作原理分为触点式电压调节器、电子式（无触点）调节器，电子式调节器包括晶体管调节器、集成电路调节器、电脑控制调节器；按所匹配的发电机搭铁形式分为内搭铁式调节器、外搭铁式调节器；按安装方式分为内装式调节器和外装式调节器；按功能分为单功能调节器和多功能调节器。

随着科学电子技术的发展，目前交流发电机几乎全部采用电子式调节器，其优点是电压调节器精度高，可达±0.3v，而且不产生火花，还具有质量轻，体积小，寿命长（能达16万km以上），可靠性高，电磁干扰小，能通过较大的励磁电流（可达6A 以上），耐高温（130℃正常工作）、耐振等特点电压调节器的功用是把发电机的输出电压控制在规定的范围内，在发电机转速和发电机上的负载发生变化时自动控制发电机输出电压，使其输出电压保持恒定。

2 集成电路（IC）电压调节器的工作原理2.1 电路介绍下图是集成电路电压调节器电路，它是内装式四接头电压调节器，电路图左边为发电机的定子、转子线圈和桥式整流电路，中间为IC电压调节器电路，右边为蓄电池及用电设备、开关和充电警告灯等。
