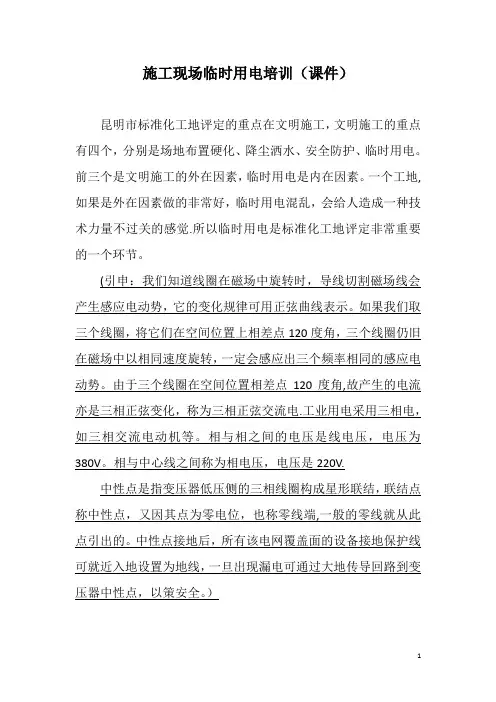

1 施工现场临时用电培训（课件）
昆明市标准化工地评定的重点在文明施工，文明施工的重点有四个，分别是场地布置硬化、降尘洒水、安全防护、临时用电。前三个是文明施工的外在因素，临时用电是内在因素。一个工地,如果是外在因素做的非常好，临时用电混乱，会给人造成一种技术力量不过关的感觉.所以临时用电是标准化工地评定非常重要的一个环节。
(引申：我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置相差点120度角,故产生的电流亦是三相正弦变化，称为三相正弦交流电.工业用电采用三相电，如三相交流电动机等。相与相之间的电压是线电压，电压为380V。相与中心线之间称为相电压，电压是220V.
中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端,一般的零线就从此点引出的。中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。）
2 在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网,由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。在零干线断线的特殊情况下，断线以后的单相设备和所有保护接零的设备产生危险的电压,这是不允许的
如采用三相五线制供电方式,用电设备上所连接的工作零线N和保护零线PE是分别敷设的,工作零线上的电位不能传递到用电设备的外壳上，这样就能有效隔离了三相四线制供电方式所造成的危险电压，使用电设备外壳上电位始终处在“地”电位，从而消除了设备产生危险电压的隐患）
按现行的JGJ46—2005《施工现场临时用电安全技术规范》的要求，建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须采用TN—S接零保护系统，采用三级配电二级漏电保护。所谓TN—S系统就是工作零线与保护零线分开设置的接零保护系统，就是在三相四线制的基础上加一根保护零线（PE线),所以工地上电路干线上的电缆应选用五芯电缆。工作接地的位置在变压器工作零线出线端而不在总配电箱工作零线进线端。

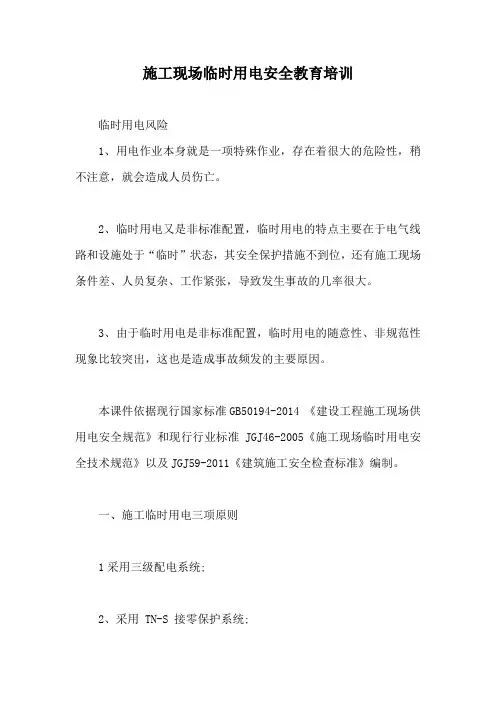

施工现场临时用电安全教育培训
临时用电风险
1、用电作业本身就是一项特殊作业，存在着很大的危险性，稍不注意，就会造成人员伤亡。
2、临时用电又是非标准配置，临时用电的特点主要在于电气线路和设施处于“临时”状态，其安全保护措施不到位，还有施工现场条件差、人员复杂、工作紧张，导致发生事故的几率很大。
3、由于临时用电是非标准配置，临时用电的随意性、非规范性现象比较突出，这也是造成事故频发的主要原因。
本课件依据现行国家标准GB50194-2014 《建设工程施工现场供用电安全规范》和现行行业标准JGJ46-2005《施工现场临时用电安全技术规范》以及JGJ59-2011《建筑施工安全检查标准》编制。
一、施工临时用电三项原则
1采用三级配电系统;
2、采用 TN-S 接零保护系统;
3、采用二级漏电保护系统。
第1.0.3 条:建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定:
1采用三级配电系统;
2采用 TN-S 接零保护系统;
3采用二级漏电保护系统。
原则一:采用三级配电系统
三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力，即由总配电箱(一级箱)或配电室的配电柜开始，依次经由分配电箱(二级箱)、开关箱(三级箱)到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统
必须实行“一机、一闸、一漏电保护`一箱、一锁”
三级配电系统结构形式示意图(放射式配电)
为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时尚应遵守四项规则:
1、分级分路规则
a. 从一级总配电箱(配电柜)向二级分配电箱配电可以分路。即一个总配电箱(配电柜)可以分若干分路向若干分配电箱配电;每一分路也可分支支接若干分配电箱。
b. 从二级分配电箱向三级开关箱配电同样也可以分路。即一个分配电箱也可以分若干分路向若干开关箱配电，而其每一分路也可以支接或链接若干开关箱。
仅供参考[整理]
第 1 页 共 4 页 安全管理文书
施工现场临时用电安全培训
日期：__________________
单位：__________________仅供参考[整理]
第 2 页 共 4 页 施工现场临时用电安全培训
施工现场临时用电安全培训（PPT）内容介绍
1、《施工现场临时用电安全技术规范》JGJ46-2005
2、《建设工程施工现场供用电安全规范》GB50194-93
3、《北京市建设工程施工现场安全防护标准》
临时用电安全隐患多的原因分析：
1、客观原因
临时用电是一项专业性、技术性很强的工作:临时用电的设计和正式的建筑电气安装工程一样，要经过现场勘查，配电系统及总配电箱、分配电箱位置的确定，线路敷设方式的选择，用电负荷计算及线路、开关电器型号的选择，有关设计图纸的绘制等工作程序。
编制临电施工组织设计的常见问题：
安全技术档案图组（共10幅）
机动车道与架空线路交叉时的最小垂直距离
起重机与架空线路边线的最小安全距离
PE线所用材质与相线、工作零线（N）线相同时，其最小截面应符合下表的规定
钢接地体和接地线的最小规格
起重机与高压线路达不到安全距离时应做安全防护
标准440镀锌扁铁
起重机应有良好的照明，专设电路，对夜间工作的起重机在塔身或其它部位对着工作面聚光照明。
重复接地应用扁钢直接接在PE排上
重复接地线应接至PE汇流排上，下端直接压在引出地面的扁钢，仅供参考[整理]
第 3 页 共 4 页 检查中经常发现重复接地线直接连到电闸箱外皮上和导线埋入地下的错误做法。
BV导线敷设应符合规范要求严禁埋于地下
电缆过路应考虑电缆敷设的高度，不能低于6m，支架必须牢固，应该用绝缘子固定
电缆满地跑，橡皮护套已经压破
配电箱选址严禁放在水龙头附近
双排到位多股铜芯导线压接端子或拧紧搪锡
防雨防尘棚并有充足的操作空间
带有明显断开点的隔使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15MA离开关
第 1 页 共 3 页 工地临时用电安全教育课件
一、引言
尊敬的各位员工：
大家好！今天我们开展这次工地临时用电安全教育培训，旨在提高大家对于工地临时用电安全的认识和意识，减少电力事故的发生，保障大家的人身安全和财产安全。希望大家认真听讲、积极参与，共同维护好工地的安全环境。
二、工地临时用电概述
1. 工地临时用电的定义和作用
工地临时用电是指在建筑工地上临时设置的用电设施和用电设备，用于满足建设施工所需的电力供应，如施工机械、照明设备、通风设备等。
2. 工地临时用电的特点和安全隐患
工地临时用电特点：电网规模小、线路混乱、用电负荷大、运行工况复杂。
安全隐患：电线裸露、线路短路、过载、漏电、用电设备质量不合格等。
三、工地临时用电安全管理措施
1. 规划设计方面
a) 按照电力设计规范进行电力设备的选型、电线电缆的布置等。 第 2 页 共 3 页 b) 严格按照设计要求进行施工，禁止随意更改电线电缆的走向和布置。
2. 施工现场管理方面
a) 禁止私拉乱接电源，确保用电设施安全可靠。
b) 电线电缆应避免与其他施工机械设备的碰撞。
c) 按照用电负荷合理安排电缆敷设，避免大电流长距离输电。
d) 电缆线路应保持干燥，避免积水、漏电等问题的发生。
e) 电线电缆应进行定期检查和维护，避免老化、破损等问题。
3. 用电设备管理方面
a) 所使用的电气设备必须符合国家标准和合格认证。
b) 严禁私拉乱接电线，合理规划用电设备的位置。
c) 电气设备应经常检查维护，确保正常工作状态。
d) 用电设备的使用人员应经过专业培训并持证上岗。
四、突发电力事故应急处理
1. 火灾事故：
a) 发现火灾要迅速报警，切断电源。
b) 使用灭火器材进行初期灭火，排除火源。
c) 避免火势蔓延，迅速疏散人员，确保安全。
2. 电击事故：
a) 切勿用湿手触摸电气设备。 第 3 页 共 3 页 b) 如发现有人触电，切勿直接接触，应首先切断电源或使用绝缘器具进行救助。
