中波广播发射系统的基本组成

中波发射台概述

中波发射台概述

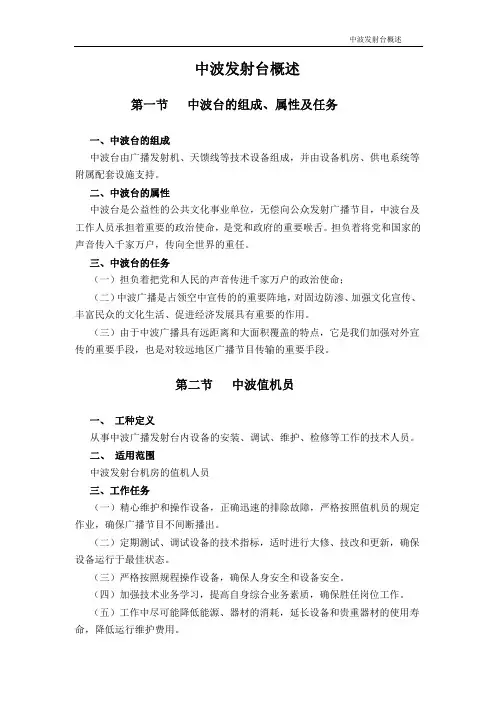

第一节 中波台的组成、属性及任务

一、中波台的组成

中波台由广播发射机、天馈线等技术设备组成，并由设备机房、供电系统等

附属配套设施支持。

二、中波台的属性

中波台是公益性的公共文化事业单位，无偿向公众发射广播节目，中波台及

工作人员承担着重要的政治使命，是党和政府的重要喉舌。担负着将党和国家的

声音传入千家万户，传向全世界的重任。

三、中波台的任务

（一）担负着把党和人民的声音传进千家万户的政治使命；

（二）中波广播是占领空中宣传的的重要阵地，对固边防渗、加强文化宣传、

丰富民众的文化生活、促进经济发展具有重要的作用。

（三）由于中波广播具有远距离和大面积覆盖的特点，它是我们加强对外宣

传的重要手段，也是对较远地区广播节目传输的重要手段。

第二节 中波值机员

一、 工种定义

从事中波广播发射台内设备的安装、调试、维护、检修等工作的技术人员。

二、 适用范围

中波发射台机房的值机人员

三、工作任务

（一）精心维护和操作设备，正确迅速的排除故障，严格按照值机员的规定

作业，确保广播节目不间断播出。

（二）定期测试、调试设备的技术指标，适时进行大修、技改和更新，确保

设备运行于最佳状态。

（三）严格按照规程操作设备，确保人身安全和设备安全。

（四）加强技术业务学习，提高自身综合业务素质，确保胜任岗位工作。

（五）工作中尽可能降低能源、器材的消耗，延长设备和贵重器材的使用寿

命，降低运行维护费用。 中波发射台概述

（六）注意气象和自然灾害的预告，按时巡视室外设施和场地状况，防止自

然灾害和外界人为对发射台造成的损害。

四、值机员技术等级划分

中波发射台值机员分初级值机员、中级值机员、高级值机员三个技术等级。

（一） 初级值机员标准

能够掌握值机员应知应会的基本知识，能够运用基本技能独立完成发射机房

日常可预见性的工作。

1. 初级值机员业务理论要求

（1） 熟知本工作岗位职责和各项规章制度。

231中波广播发射台天馈线系统

石湘明（作者单位：贵州省新闻出版广电局八六一台）摘　要：天馈线系统是中波广播发射台最重要的组成部分之一，它的性能直接影响广播的播出质量，而在日常的维护工作中，天馈线系统也是最容易被忽视的。本文主要从天馈线系统的特性及其原理与组成、影响其稳定性的因素及故障排除实例和日常维护事项等几个方面进行阐述。关键词：中波广播；天馈系统；网络匹配；维护１　天馈线系统的特性及重要性天馈线系统是中波广播无线发射系统的重要组成部分，它有着十分重要的地位，对节目的播出质量和覆盖面积的大小起着决定性的作用。天馈线系统在正常工作时具有电气性和辐射性两大特性。一是电气特性。就是承担着发射机的负载作用，当负载（天馈线系统）与发射机达到良好的匹配时，发射天线就会获得一个失真最小的最大发射功率。二是辐射特性。就是将由发射机传输来的高频已调波电流的能量转换成向自由空间传播的电磁波的能量，并高效低耗地向空中传播。２　天馈线系统的组成及原理２．１　天馈线系统组成天馈线系统主要由天线、地网、天线调配网络、射频传输线（俗称：馈线）等组成，根据不同的需要，还会配置防雷网络、阻塞网络和馈线调配网络，如图1所示。该网络采取了石墨放电球接地端串套30个小磁环、在天线下并联一只微亨级电感L0和串接一个隔直流电容C0的三重防雷措施。之外还采用了二阶带通滤波器进行阻抗匹配，以及电感和电容先并后串的阻塞网络来防止另外一个频率的干扰或倒送。３　影响天馈线系统的因素在天馈线系统中，影响其正常运行的有两大因素，即内因和外因。内因就是天线的阻抗与馈线及发射机的输出的匹配情况。通常，天线输入阻抗为一复阻抗，并不正好等于馈线的特性阻抗，为了使馈线工作在行波状态，以达到最高的传输效率，要在天线和馈线之间加匹配网络，通过匹配网络的转换，将天线的复阻抗和馈线的特性阻抗与发射进行良好的匹配。此外，可以滤除工作频率以外的信号，减少外来干扰和影响。外因就是天馈系统受外界环境的变化如：冬冷夏热的交替，早晚较大温差的变化，湿度较大梅雨季节雨雪及雷雨天气等。这些情况都会影响天馈系统，出现反射功率超限，驻波比增高，导致发射出现故障。在实际的工作中，如果遇气候变化而影响天馈线系统，出现反射功率超限，天线驻波比增高时，适当的降低发射机的输出功率可以有效防止意外事故的发生。４　天馈系统故障排除实例贵州省新闻出版广电局八六一台频率为981 kHz的DAM-10 kW发射机，在清晨开机时无法正常开启，显示面板上图１　天馈线系统方框图２．２　天线调配网络的设计原理天线调配网络的设计主要解决以下三点：一是天线调配网络和馈线的阻抗必须严格匹配，并且有良好的通带特性；二是发射台的其他发射频率以及周边的电台频率功率倒送对发射机的影响必须降低到最低；三是必须做好天线及调配网络的防雷措施。图2是贵州省新闻出版广电局八六一台10 kW数字中波发射机981 kHz和765 kHz双频共塔的天调网络原理电路图。

龙源期刊网

PDM 1kW中波广播发射机工作原理分析

作者：何志坤

来源：《数码设计》2019年第07期

摘要： ;PDM1k中波广播射机是采用直接数字频率这项合成技术，同时还包括了LD触摸屏和脉宽调制技术以及只能控制的系统设计方案，这样不到提高了机器的稳定性，同时也提高了机器的可靠性。这种发射机它的主要系统组成部分可以分为三个，分别是智能控制系统和调制系统以及射频系统。在这一基础之上，本文主要讲的就是对PD1k中波广播发射机的工作原理去进行一个简单的分析。

关键词： 射频系统;调制系统;智能控制系统

中图分类号： TN934.81;; ;文献标识码： A;; ;文章编号： 1672-9129（2019）07-0027-01

Abstract： ;PDM1k medium wave broadcast transmitter adopts the direct digital frequency

synthesis technology， but also includes LD touch screen and pulse width modulation technology and

can only control the system design， so not to improve the stability of the machine， but also

improve the reliability of the machine. The main system components of this transmitter can be divided

into three parts， namely， intelligent control system， modulation system and rf system. On this

龙源期刊网

PDM全固态中波发射机原理及其常见故障处理办法

作者：龙珊

来源：《西部论丛》2020年第10期

摘 要：随着社会和科学技术的发展，中波发射机得到飞速发展，无论是性能还是实用性都得到了质的飞跃。因此，对PDM 全固态中波发射机的原理进行分析，研究中波发射机的一些原理及调试的方法意义十分重大。本文主要研究10kW的PDM全固态的中波发射机原理及其常见故障处理办法。

关键词：中波发射机;原理;故障处理

一、基本概况

（一）发射机的组成。10KW的PDM全固态的中波发射机主要由高频系统（包括频率合成器、前级放大器、前级槽路、功率放大器、功率合成器、末级槽路、输出监测），调制系统（包括音频输入、脉宽调制器、调制器），电源部分、风冷系统和控制保护与状态显示系统组成。

（二）发射机的特点。10KW的PDM全固态的中波发射机是一种电声指标优良，高效率的广播发送设备。它具有大功率、高效率、高质量、高稳定、数字化、固态化、自动化的特点，使其在各项技术指标上都优于电子管屛调机，并且开关机简便快捷、故障率低不会因某点小故障而造成停播。

二、发射机的工作原理

10kW的PDM全固态的中波机的原理框圖如图1所示。 龙源期刊网

发射机的工作运行可以简单分为以下几步：第一，对信号进行调制，由激励器完成。第二，对信号进行逐级放大，由各级的功率放大部分完成。第三，功率合成，合成器将经过各个功放单元送来的信号合成后输出。

三、10kW的PDM全固态的发射机的调试方法

全固态的中波发射机在播出之前，都需要进行调试。本文以10kW1359kHz的板调机共塔的10kW PDM机为例，介绍其调试方法及其常见故障处理。

调整的方法具体如下：把576kHz的馈线的输入端导纳调试为Y1=4.342mV+j0，把
