12N20N沟 200V 12A通用型场效应管

1DI2002N-140硅 NPN 1200V 200A 1400W普通用途

1DI3002N-120硅 NPN 1000V 300A 2000W普通用途

2N100锗 NPN 25V 5mA 0.025W音频放大\普通射频

2N1000锗 NPN 40V 0.15W >7MHz低频开关管

2N1003锗 PNP 35V 0.12W普通射频

2N1004锗 PNP 35V 0.12W普通射频

2N1005硅 NPN 15V 25mA β=10-25普通用途

2N1006硅 NPN 15V 25mA β=25-150普通用途

2N1007锗 PNP 40V 3A 35W音频功率放大

2N1008锗 PNP 20V 0.3A 0.2W低频开关管

2N1008A锗 PNP 40V 0.3A 0.2W低频开关管

2N1008B锗 PNP 60V 0.3A 0.2W低频开关管

2N1009锗 PNP 35V 0.3A 0.4W低频开关管

2N101(/13)锗 PNP 25V 1.5A 1W *K音频放大

2N1010锗 NPN 10V 2mA 2MHz普通射频

2N1011锗 PNP 80V 5A 90W音频放大\开关及功率放大

2N1012锗 NPN 40V 0.15W >3MHz开关管

2N1013锗 PNP 60V功率放大\开关管

2N1014锗 PNP 100V 5A 50W音频放大\开关及功率放大

2N1015硅 NPN 30V 7.5A 150W音频放大\开关及功率放大

2N1015A硅 NPN 60V 7.5A 150W音频放大\开关及功率放大

2N1015B硅 NPN 100V 7.5A 150W音频放大\开关及功率放大

2N1015C硅 NPN 150V 7.5A 150W音频放大\开关及功率放大

2N1015D硅 NPN 200V 7.5A 150W音频放大\开关及功率放大

2N1015E硅 NPN 250V 7.5A 150W音频放大\开关及功率放大

2N1015F硅 NPN 300V 7.5A 150W音频放大\开关及功率放大

2N1016硅 NPN 30V 7.5A 150W音频放大\开关及功率放大

2N1016A硅 NPN 60V 7.5A 150W音频放大\开关及功率放大

2N1016B硅 NPN 100V 7.5A 150W音频放大\开关及功率放大

2N1016C硅 NPN 150V 7.5A 150W音频放大\开关及功率放大

2N1016D硅 NPN 200V 7.5A 150W音频放大\开关及功率放大

2N1016E硅 NPN 250V 7.5A 150W音频放大\开关及功率放大

2N1016F硅 NPN 300V 7.5A 150W音频放大\开关及功率放大

2N1017锗 PNP 30V 1A 0.2W音频放大

2N1018锗 PNP 30V 1A 0.2W音频放大

2N1019.

2N102锗 NPN 25V 1.5A 1W *K音频放大

2N102/13锗 NPN 25V 1.5A 1W *K音频放大

2N1020

2N1021锗 PNP 100V 7A 150W功率放大\开关管

2N1021A锗 PNP 100V 7A 150W功率放大\开关管

2N1022锗 PNP 120V 7A 150W功率放大\开关管

2N1022A锗 PNP 120V 7A 150W音频放大\开关及功率放大 2N1023锗 PNP 40V 10mA 120MHz普通射频

2N1024硅 PNP 18V 0.1A β>9普通用途

2N1025硅 PNP 40V 0.1A β>9普通用途

2N1026硅 PNP 40V 0.1A β=18-44普通用途

2N1027硅 PNP 18V 0.1A β>18普通用途

2N1028硅 PNP 12V 0.1A β>9普通用途

2N1029锗 PNP 50V 25A 90W音频放大\开关及功率放大

2N1029A锗 PNP 60V 25A 90W音频放大\开关及功率放大

2N1029B锗 PNP 90V 25A 90W音频放大\开关及功率放大

2N1029C锗 PNP 100V 25A 90W音频放大\开关及功率放大

2N103锗 NPN 35V 10mA 0.05W音频放大

2N1030锗 PNP 50V 25A 90W音频放大\开关及功率放大

2N1030A锗 PNP 60V 25A 90W音频放大\开关及功率放大

2N1030B锗 PNP 90V 25A 90W音频放大\开关及功率放大

2N1030C锗 PNP 100V 25A 90W音频放大\开关及功率放大

2N1031锗 PNP 50V 25A 90W音频放大\开关及功率放大

2N1031A锗 PNP 60V 25A 90W音频放大\开关及功率放大

2N1031B锗 PNP 90V 25A 90W音频放大\开关及功率放大

2N1031C锗 PNP 100V 25A 90W音频放大\开关及功率放大

2N1032锗 PNP 50V 25A 90W音频放大\开关及功率放大

2N1032A锗 PNP 60V 25A 90W音频放大\开关及功率放大

2N1032B锗 PNP 90V 25A 90W音频放大\开关及功率放大

2N1032C锗 PNP 100V 25A 90W音频放大\开关及功率放大

2N1034硅 PNP 50V 0.05A β=15音频放大

2N1035硅 PNP 50V 0.05A β=30音频放大

2N1036硅 PNP 50V 0.05A β=60音频放大

2N1037硅 PNP 50V 0.05A β=30音频放大

2N1038锗 PNP 40V 3A 20W音频放大\开关及功率放大

2N1038-1锗 PNP 40V 3A 20W音频放大\开关及功率放大

2N1038-2锗 PNP 40V 3A 20W音频放大\开关及功率放大

2N1039锗 PNP 60V 3A 20W音频放大\开关及功率放大

2N1039-1锗 PNP 60V 3A 20W音频放大\开关及功率放大

2N1039-2锗 PNP 60V 3A 20W音频放大\开关及功率放大

2N104锗 PNP 30V 50mA 0.15W音频放大

2N1040锗 PNP 80V 3A 20W音频放大\开关及功率放大

2N1040-1锗 PNP 80V 3A 20W音频放大\开关及功率放大

2N1040-2锗 PNP 80V 3A 20W音频放大\开关及功率放大

2N1041锗 PNP 100V 3A 20W音频放大\开关及功率放大

2N1041-1锗 PNP 100V 3A 20W音频放大\开关及功率放大

2N1041-2锗 PNP 100V 3A 20W音频放大\开关及功率放大

2N1042锗 PNP 40V 3.5A 20W音频放大\开关及功率放大

2N1042-1锗 PNP 40V 3.5A 20W音频放大\开关及功率放大

2N1042-2锗 PNP 40V 3.5A 20W音频放大\开关及功率放大

2N1042-2A锗 PNP 40V 3A 20W 0.25MHz普通用途 2N1042-2ψ锗 PNP 40V 3A 1W 0.007MHz普通用途

2N1043锗 PNP 60V 3.5A 20W音频放大\开关及功率放大

2N1043-1锗 PNP 60V 3.5A 20W音频放大\开关及功率放大

2N1043-2锗 PNP 60V 3.5A 20W音频放大\开关及功率放大

2N1043-2ψ锗 PNP 60V 3A 1W 0.007MHz普通用途

2N1044锗 PNP 80V 3.5A 20W音频放大\开关及功率放大

2N1044-1锗 PNP 80V 3.5A 20W音频放大\开关及功率放大

2N1044-2锗 PNP 80V 3.5A 20W音频放大\开关及功率放大

2N1044-2ψ锗 PNP 80V 3A 1W 0.007MHz普通用途

2N1045锗 PNP 100V 3.5A 20W音频放大\开关及功率放大

2N1045-1锗 PNP 100V 3.5A 20W音频放大\开关及功率放大

2N1045-2锗 PNP 100V 3.5A 20W音频放大\开关及功率放大

2N1045-2ψ锗 PNP 100V 3A 1W 0.7MHz普通用途

2N1046锗 PNP 100V 10A 50W音频放大\开关及功率放大

2N1046A/B锗 PNP 130V 15A 50W音频放大\开关及功率放大

2N1047锗 NPN 80V 8A 40W音频放大\开关及功率放大

2N1047A硅 NPN 80V 8A 40W音频放大\开关及功率放大

2N1047B硅 NPN 80V 8A 40W音频放大\开关及功率放大

2N1047C硅 NPN 80V 8A 40W音频放大\开关及功率放大

2N1048硅 NPN 120V 8A 40W音频放大\开关及功率放大

2N1048A硅 NPN 120V 8A 40W音频放大\开关及功率放大

2N1048B硅 NPN 120V 8A 40W音频放大\开关及功率放大

2N1048C硅 NPN 120V 8A 40W音频放大\开关及功率放大

合集下载

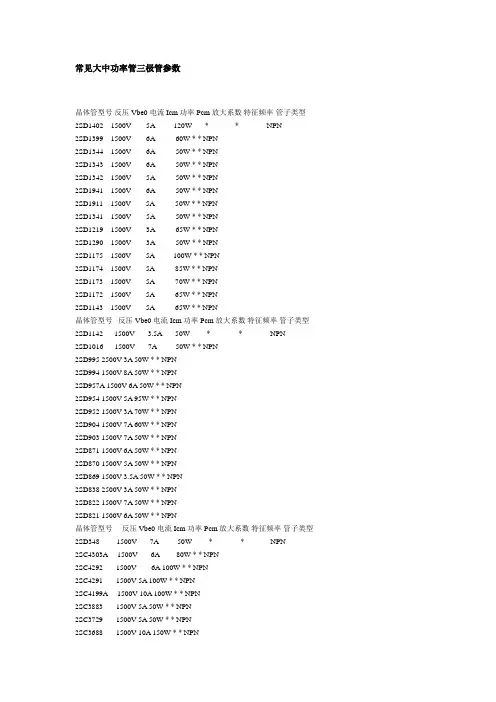

常见大中功率管三极管参数(精)

常见大中功率管三极管参数(精)

常见大中功率管三极管参数

晶体管型号 反压Vbe0 电流Icm 功率Pcm 放大系数 特征频率 管子类型

2SD1402 1500V 5A 120W * * NPN

2SD1399 1500V 6A 60W * * NPN

2SD1344 1500V 6A 50W * * NPN

2SD1343 1500V 6A 50W * * NPN

2SD1342 1500V 5A 50W * * NPN

2SD1941 1500V 6A 50W * * NPN

2SD1911 1500V 5A 50W * * NPN

2SD1341 1500V 5A 50W * * NPN

2SD1219 1500V 3A 65W * * NPN

2SD1290 1500V 3A 50W * * NPN

2SD1175 1500V 5A 100W * * NPN

2SD1174 1500V 5A 85W * * NPN

2SD1173 1500V 5A 70W * * NPN

2SD1172 1500V 5A 65W * * NPN

2SD1143 1500V 5A 65W * * NPN

500个常用三极管场效应管主要参数资料

500个常用三极管场效应管主要参数资料

9011,9012,9013,9014,8050,8550三极管的区别

9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-80

9012 PNP 50V 500mA 600mW 低频管 放大倍数30-90

9013 NPN 20V 625mA 500mW 低频管 放大倍数40-110

9014 NPN 45V 100mA 450mW 150MHz 放大倍数20-90

8050 NPN 25V 700mA 200mW 150MHz 放大倍数30-100

8550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140

详情如下：

90系列三极管参数

90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN

集电极-发射极电压 30V

集电极-基电压 50V

射极-基极电压 5V

集电极电流 0.03A

耗散功率 0.4W

结温 150℃

特怔频率 平均 370MHZ

放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198

9012 结构：PNP

集电极-发射极电压 -30V

集电极-基电压 -40V

射极-基极电压 -5V

集电极电流 0.5A

耗散功率 0.625W

结温 150℃

特怔频率 最小 150MHZ

放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300

9013 结构：NPN

集电极-发射极电压 25V

集电极-基电压 45V

射极-基极电压 5V

集电极电流 0.5A

耗散功率 0.625W

结温 150℃

特怔频率 最小 150MHZ

放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300

multisim里的npn三极管参数资料大全

multisim里的npn三极管参数资料大全

提醒您:你可以按Ctrl+F来查找你想要的资料.如你想查找频率敏感的三极管,那么你可以搜索关键词:"MHz" 晶体管型号： 2N1711(S) 生产厂家： 德国AEG公司，DIT，德国椤茨标准电器公司 制作材料： Si-NPN 性质： 通用型（Uni） 封装形式： 直插封装 极限工作电压： 75V 最大电流允许值： 0.5A 最大耗散率： 0.8W 放大倍数： 未知放大倍数 最大工作频率： >70MHZ 引脚数： 3 可代换的型号： BC140,BC141,BC300,BC301,2N1990, 晶体管型号： 2N2102(A.L.S) 生产厂家： 美国国民半导体公司，美国无线电公司，SEM，美国得克萨斯仪表公司，德国凡尔 伏公司 制作材料： Si-NPN 性质： 低频或音频放大（LF），开关管（S） 封装形式： 直插封装 极限工作电压： 120V 最大电流允许值： 1A 最大耗散率： 1W 放大倍数： 未知放大倍数 最大工作频率： >120MHZ 引脚数： 3 可代换的型号： BC300,BSS42,BSS43,BSV84,BSW67,BSX47,2N2243,2N2405,2N3019,2N3020,3DK03E, 晶体管型号： 2N2218(A) 生产厂家： SEM，德国电子元件股份公司，美国得克萨斯仪表公司，美国晶体管有限公司，德 国凡尔伏公司 制作材料： Si-NPN 性质： 通用型（Uni） 封装形式： 直插封装 极限工作电压： 60V 最大电流允许值： 0.8A 最大耗散率： 0.8W 放大倍数： β>40 最大工作频率： <1MHZ或者未知工作频率 引脚数： 3 可代换的型号： BC141,BC301,BFX96A,BSW51,BSW52,BSW53,BSW54,BSX45,BSX59,BSX60,BSX61,2N3444,3DK3D, 晶体管型号： 2N2219

生产厂家： 德国AEG公司，DIT，美国、法国费兰第有限公司，美国通用电器公司，德国椤茨标 准电器公司，美国摩托罗拉半导体公司 制作材料： Si-NPN 性质： 通用型（Uni） 封装形式： 直插封装 极限工作电压： 60V 最大电流允许值： 0.8A 最大耗散率： 0.8W 放大倍数： β300 最大工作频率： <1MHZ或者未知工作频率 引脚数： 3 可代换的型号： BC140,BC302,BFX97,BSW52,BSX45,3DK3D, 晶体管型号： 2N2219(A) 生产厂家： SEM，德国电子元件股份公司，美国得克萨斯仪表公司，美国晶体管有限公司，德 国凡尔伏公司 制作材料： Si-NPN 性质： 通用型（Uni） 封装形式： 直插封装 极限工作电压： 60V 最大电流允许值： 0.8A 最大耗散率： 0.8W 放大倍数： β>100 最大工作频率： <1MHZ或者未知工作频率 引脚数： 3 可代换的型号： BC141,BC301,BFX97A,BSW51,BSW52,BSW53,BSW54,BSX45,BSX59,BSX60,BSX61,2N3444,3DK3D, 晶体管型号： 2221 生产厂家： 未知生产厂家 制作材料： Si-NPN 性质： 通用型（Uni） 封装形式： 直插封装 极限工作电压： 60V 最大电流允许值： 0.8A 最大耗散率： 0.625W 放大倍数： β=40-120 最大工作频率： <1MHZ或者未知工作频率 引脚数： 3 可代换的型号： 2N2221, 晶体管型号： 2N2222 生产厂家： 德国AEG公司，DIT，美国、法国费兰第有限公司，美国通用电器公司，德国椤茨标 准电器公司，美国摩托罗拉半导体公司 制作材料： Si-NPN 性质： 通用型（Uni）

三极管的主要参数

三极管的主要参数

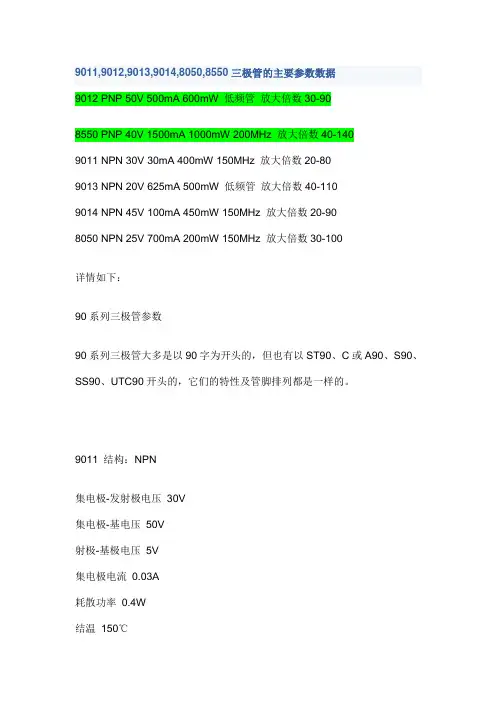

9011,9012,9013,9014,8050,8550三极管的主要参数数据

9012 PNP 50V 500mA 600mW 低频管 放大倍数30-90

8550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140

9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-80

9013 NPN 20V 625mA 500mW 低频管 放大倍数40-110

9014 NPN 45V 100mA 450mW 150MHz 放大倍数20-90

8050 NPN 25V 700mA 200mW 150MHz 放大倍数30-100

详情如下：

90系列三极管参数

90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN

集电极-发射极电压 30V

集电极-基电压 50V

射极-基极电压 5V

集电极电流 0.03A

耗散功率 0.4W

结温 150℃

特怔频率 平均 370MHZ

放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198

9012 结构：PNP

集电极-发射极电压 -30V

集电极-基电压 -40V

射极-基极电压 -5V

集电极电流 0.5A

耗散功率 0.625W

结温 150℃

特怔频率 最小 150MHZ

放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300

9013 结构：NPN

集电极-发射极电压 25V

集电极-基电压 45V

射极-基极电压 5V

集电极电流 0.5A

耗散功率 0.625W

结温 150℃

特怔频率 最小 150MHZ

放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300
