雷达液位计常见故障及解决方法.ppt

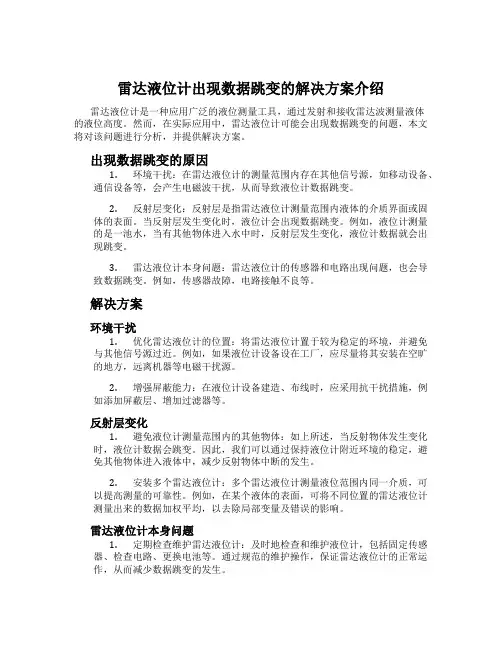

雷达液位计出现数据跳变的解决方案介绍雷达液位计是一种应用广泛的液位测量工具，通过发射和接收雷达波测量液体的液位高度。

然而，在实际应用中，雷达液位计可能会出现数据跳变的问题，本文将对该问题进行分析，并提供解决方案。

出现数据跳变的原因1.环境干扰：在雷达液位计的测量范围内存在其他信号源，如移动设备、通信设备等，会产生电磁波干扰，从而导致液位计数据跳变。

2.反射层变化：反射层是指雷达液位计测量范围内液体的介质界面或固体的表面。

当反射层发生变化时，液位计会出现数据跳变。

例如，液位计测量的是一池水，当有其他物体进入水中时，反射层发生变化，液位计数据就会出现跳变。

3.雷达液位计本身问题：雷达液位计的传感器和电路出现问题，也会导致数据跳变。

例如，传感器故障，电路接触不良等。

解决方案环境干扰1.优化雷达液位计的位置：将雷达液位计置于较为稳定的环境，并避免与其他信号源过近。

例如，如果液位计设备设在工厂，应尽量将其安装在空旷的地方，远离机器等电磁干扰源。

2.增强屏蔽能力：在液位计设备建造、布线时，应采用抗干扰措施，例如添加屏蔽层、增加过滤器等。

反射层变化1.避免液位计测量范围内的其他物体：如上所述，当反射物体发生变化时，液位计数据会跳变。

因此，我们可以通过保持液位计附近环境的稳定，避免其他物体进入液体中，减少反射物体中断的发生。

2.安装多个雷达液位计：多个雷达液位计测量液位范围内同一介质，可以提高测量的可靠性。

例如，在某个液体的表面，可将不同位置的雷达液位计测量出来的数据加权平均，以去除局部变量及错误的影响。

雷达液位计本身问题1.定期检查维护雷达液位计：及时地检查和维护液位计，包括固定传感器、检查电路、更换电池等。

通过规范的维护操作，保证雷达液位计的正常运作，从而减少数据跳变的发生。

2.选择质量可靠的雷达液位计：注意选择质量好、操作稳定的雷达液位计。

并且，在使用液位计设备之前，应充分了解该设备的性能及操作手册。

总结数据跳变是雷达液位计使用过程中常见的问题之一，但是我们可以通过多种手段去解决此问题。

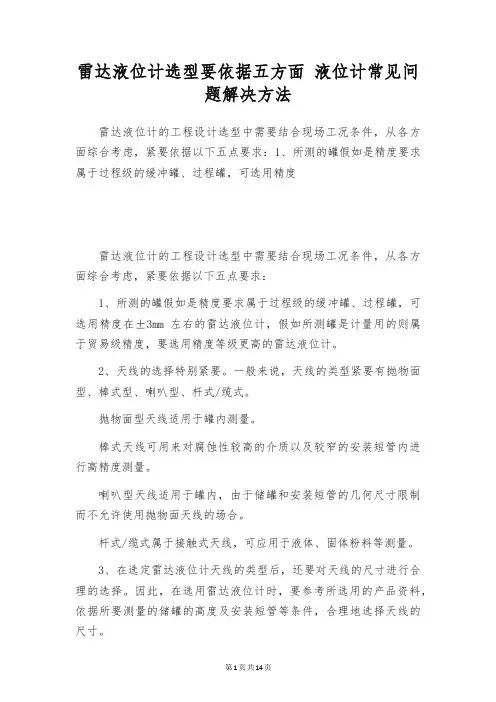

雷达液位计选型要依据五方面液位计常见问题解决方法雷达液位计的工程设计选型中需要结合现场工况条件，从各方面综合考虑，紧要依据以下五点要求：1、所测的罐假如是精度要求属于过程级的缓冲罐、过程罐，可选用精度雷达液位计的工程设计选型中需要结合现场工况条件，从各方面综合考虑，紧要依据以下五点要求：1、所测的罐假如是精度要求属于过程级的缓冲罐、过程罐，可选用精度在±3mm 左右的雷达液位计，假如所测罐是计量用的则属于贸易级精度，要选用精度等级更高的雷达液位计。

2、天线的选择特别紧要。

一般来说，天线的类型紧要有抛物面型、棒式型、喇叭型、杆式/缆式。

抛物面型天线适用于罐内测量。

棒式天线可用来对腐蚀性较高的介质以及较窄的安装短管内进行高精度测量。

喇叭型天线适用于罐内，由于储罐和安装短管的几何尺寸限制而不允许使用抛物面天线的场合。

杆式/缆式属于接触式天线，可应用于液体、固体粉料等测量。

3、在选定雷达液位计天线的类型后，还要对天线的尺寸进行合理的选择。

因此，在选用雷达液位计时，要参考所选用的产品资料，依据所要测量的储罐的高度及安装短管等条件，合理地选择天线的尺寸。

4、假如要求防爆，则需要选用隔爆型或本安防爆型。

5、在罐体内腐蚀性强以及高温的情况下，还需考虑液位计的抗腐蚀性和耐高温性。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

由于超声波液位计发射的超声波是人眼看不到的，所以现场显现工作不正常的情况除了液位计本身故障以外，我们总结了一些，告知大家：第一种：现场容器里面有搅拌，液体波动比较大，影响超声波液位计的测量故障现象：无信号或者数据波动厉害。

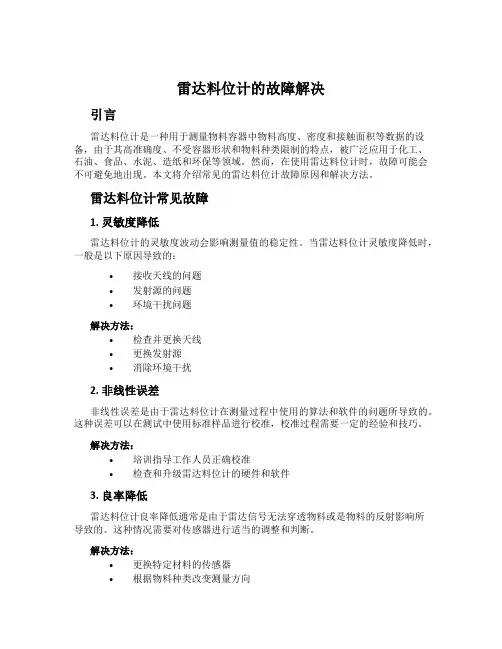

雷达料位计的故障解决引言雷达料位计是一种用于测量物料容器中物料高度、密度和接触面积等数据的设备，由于其高准确度、不受容器形状和物料种类限制的特点，被广泛应用于化工、石油、食品、水泥、造纸和环保等领域。

然而，在使用雷达料位计时，故障可能会不可避免地出现。

本文将介绍常见的雷达料位计故障原因和解决方法。

雷达料位计常见故障1. 灵敏度降低雷达料位计的灵敏度波动会影响测量值的稳定性。

当雷达料位计灵敏度降低时，一般是以下原因导致的：•接收天线的问题•发射源的问题•环境干扰问题解决方法：•检查并更换天线•更换发射源•消除环境干扰2. 非线性误差非线性误差是由于雷达料位计在测量过程中使用的算法和软件的问题所导致的。

这种误差可以在测试中使用标准样品进行校准，校准过程需要一定的经验和技巧。

解决方法：•培训指导工作人员正确校准•检查和升级雷达料位计的硬件和软件3. 良率降低雷达料位计良率降低通常是由于雷达信号无法穿透物料或是物料的反射影响所导致的。

这种情况需要对传感器进行适当的调整和判断。

解决方法：•更换特定材料的传感器•根据物料种类改变测量方向•使用多种测量技术预防雷达料位计故障由于雷达料位计故障会导致生产过程中的不稳定因素，预防措施的适当应用可以延长设备的寿命。

1. 良好的维护保养定期进行设备的维护保养，例如对传感器进行清洗、更换天线等，可以减少雷达料位计故障出现的概率。

2. 搭建实施监控系统通过搭建实施监控系统，可以实时监测设备的状态和稳定性，发现问题并进行及时的处理。

3. 排查故障原因定期对设备进行检查可以及时发现故障并进行排查。

如果发现问题，需要寻找确定故障原因，并进行相应的维修和调整。

总结虽然雷达料位计在生产中具有不可替代的优势，但是设备故障也是不可避免的。

本文介绍了雷达料位计的常见故障和预防方法，希望对雷达料位计维护和保养有所帮助。

在实施雷达料位计维护和保养过程中，我们应该注意防范故障，提高生产效率，降低工作风险。

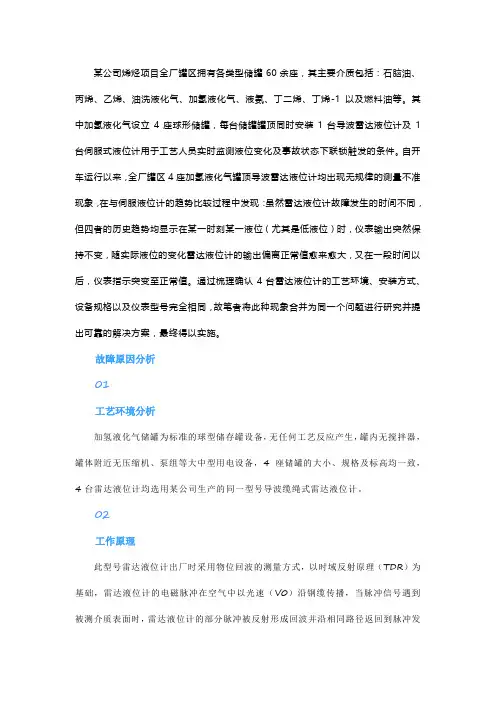

某公司烯烃项目全厂罐区拥有各类型储罐60余座，其主要介质包括：石脑油、丙烯、乙烯、油洗液化气、加氢液化气、液氨、丁二烯、丁烯-1以及燃料油等。

其中加氢液化气设立4座球形储罐，每台储罐罐顶同时安装1台导波雷达液位计及1台伺服式液位计用于工艺人员实时监测液位变化及事故状态下联锁触发的条件。

自开车运行以来，全厂罐区4座加氢液化气罐顶导波雷达液位计均出现无规律的测量不准现象，在与伺服液位计的趋势比较过程中发现：虽然雷达液位计故障发生的时间不同，但四者的历史趋势均显示在某一时刻某一液位（尤其是低液位）时，仪表输出突然保持不变，随实际液位的变化雷达液位计的输出偏离正常值愈来愈大，又在一段时间以后，仪表指示突变至正常值。

通过梳理确认4台雷达液位计的工艺环境、安装方式、设备规格以及仪表型号完全相同，故笔者将此种现象合并为同一个问题进行研究并提出可靠的解决方案，最终得以实施。

故障原因分析01工艺环境分析加氢液化气储罐为标准的球型储存罐设备，无任何工艺反应产生，罐内无搅拌器，罐体附近无压缩机、泵组等大中型用电设备，4座储罐的大小、规格及标高均一致，4台雷达液位计均选用某公司生产的同一型号导波缆绳式雷达液位计。

02工作原理此型号雷达液位计出厂时采用物位回波的测量方式，以时域反射原理（TDR）为基础，雷达液位计的电磁脉冲在空气中以光速（V0）沿钢缆传播，当脉冲信号遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间（t）成正比，经计算得出发射装置至液面的距离（D）。

如图1所示，可以得出液位高度（L）的计算公式：L=空标（E）-V0t/2（1）即：液位百分比（l）=（L÷F）×100%图 1 加氢液化气储罐液位高度03分析原因显然雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。

影响导波雷达液位计测量的因素除了安装方式和外界信号干扰以外还有一个重要因素——介电常（就是我们常说的DC值），介电常数愈大，介质物位反射回来的雷达回波信号就愈强。

淮安嘉可自动化仪表有限公司

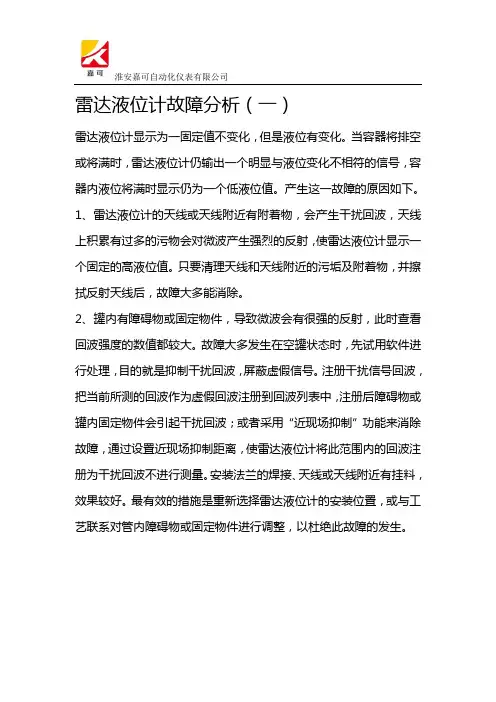

雷达液位计故障分析（一）
雷达液位计显示为一固定值不变化，但是液位有变化。

当容器将排空或将满时，雷达液位计仍输出一个明显与液位变化不相符的信号，容器内液位将满时显示仍为一个低液位值。

产生这一故障的原因如下。

1、雷达液位计的天线或天线附近有附着物，会产生干扰回波，天线上积累有过多的污物会对微波产生强烈的反射，使雷达液位计显示一个固定的高液位值。

只要清理天线和天线附近的污垢及附着物，并擦拭反射天线后，故障大多能消除。

2、罐内有障碍物或固定物件，导致微波会有很强的反射，此时查看回波强度的数值都较大。

故障大多发生在空罐状态时，先试用软件进行处理，目的就是抑制干扰回波，屏蔽虚假信号。

注册干扰信号回波，把当前所测的回波作为虚假回波注册到回波列表中，注册后障碍物或罐内固定物件会引起干扰回波；或者采用“近现场抑制”功能来消除故障，通过设置近现场抑制距离，使雷达液位计将此范围内的回波注册为干扰回波不进行测量。

安装法兰的焊接、天线或天线附近有挂料，效果较好。

最有效的措施是重新选择雷达液位计的安装位置，或与工艺联系对管内障碍物或固定物件进行调整，以杜绝此故障的发生。

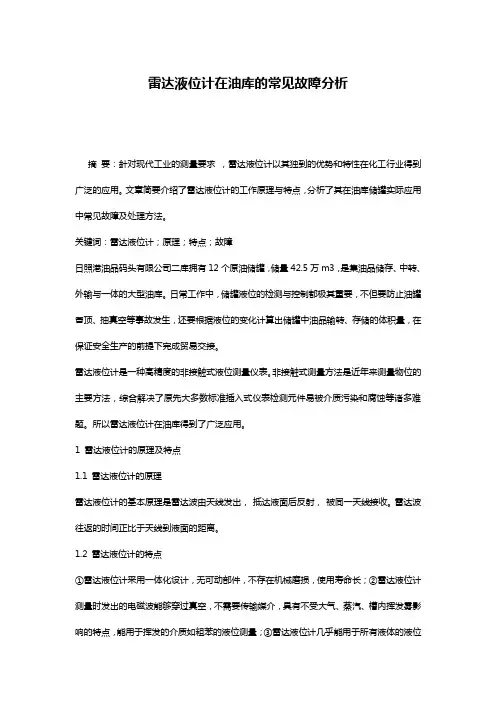

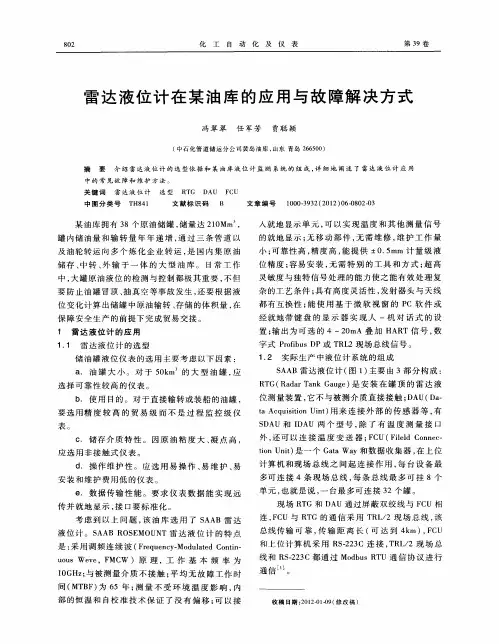

雷达液位计在油库的常见故障分析摘要：針对现代工业的测量要求，雷达液位计以其独到的优势和特性在化工行业得到广泛的应用。

文章简要介绍了雷达液位计的工作原理与特点，分析了其在油库储罐实际应用中常见故障及处理方法。

关键词：雷达液位计；原理；特点；故障日照港油品码头有限公司二库拥有12个原油储罐，储量42.5万m3，是集油品储存、中转、外输与一体的大型油库。

日常工作中，储罐液位的检测与控制都极其重要，不但要防止油罐冒顶、抽真空等事故发生，还要根据液位的变化计算出储罐中油品输转、存储的体积量，在保证安全生产的前提下完成贸易交接。

雷达液位计是一种高精度的非接触式液位测量仪表。

非接触式测量方法是近年来测量物位的主要方法，综合解决了原先大多数标准插入式仪表检测元件易被介质污染和腐蚀等诸多难题。

所以雷达液位计在油库得到了广泛应用。

1 雷达液位计的原理及特点1.1 雷达液位计的原理雷达液位计的基本原理是雷达波由天线发出，抵达液面后反射，被同一天线接收。

雷达波往返的时间正比于天线到液面的距离。

1.2 雷达液位计的特点①雷达液位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长；②雷达液位计测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸汽、槽内挥发雾影响的特点，能用于挥发的介质如粗苯的液位测量；③雷达液位计几乎能用于所有液体的液位测量，在实际应用中，几乎所有的介质都能反射足够的反射波；④采用非接触式测量，不受槽内液体的密度、浓度等物理特性的影响；⑤测量范围大，最大的测量范围可达0-35m，可用于高温、高压的液位测量。

2 影响测量精度的因素雷达液位测量仪表的精度在实际应用中与参考条件下是不同的。

其主要原因是罐体本身成为了测量系统的一部分，罐体及其内部的障碍物对微波的干扰决定了所能得到的精度。

当测量储罐液位时，影响测量精度的因素有：①仪表内部及天线连接处的阻抗跃变；②安装短管内的阻抗跃变；③罐内障碍物的干扰反射；④由罐壁罐顶及罐底引起的多次反射；⑤电磁波的时间行程发生了变化，此变化与导波管直径及其内部的平整程度有关；⑥所测液面的条件有湍流、搅拌或泡沫；⑦冷凝水的影响。

雷达液位计安装要求液位计常见问题解决方法雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

雷达液位计安装要求：1、推举距离（1）墙至安装短管的外壁。

2、离罐壁为罐直径1/6处，最小距离为200mm。

3、不能安装在入料口的上方。

4、假如不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，雷达物位计在调试仪表的时候应当进行虚假回波存储。

5、测量范围从波束触及罐低的那一点开始计算，但在特别情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。

雷达物位计若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C的位置。

理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

磁翻板液位计显现假液位怎么办？磁翻板液位计是依据浮力原理和磁性耦合作用研制而成。

这种液位计一般是利用磁致伸缩原理，由波导丝传递磁浮子的信号，再由电路处理信号得到液位值。

当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色变化为红色，当液位下降时翻柱由红色变化为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清楚的指示。

淮安嘉可自动化仪表有限公司

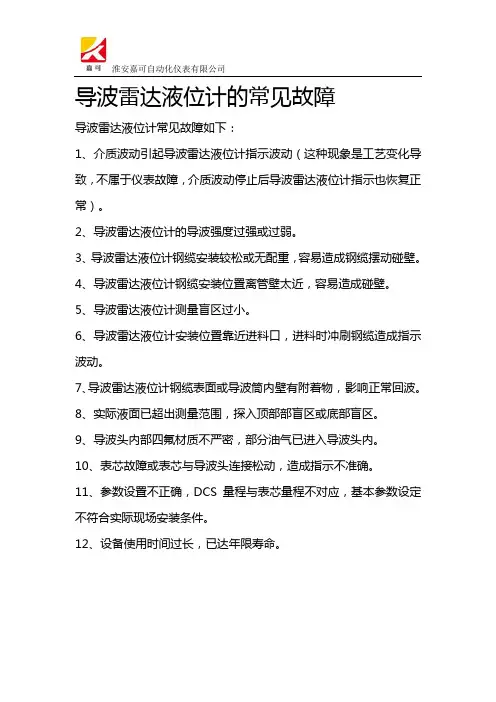

导波雷达液位计的常见故障
导波雷达液位计常见故障如下：
1、介质波动引起导波雷达液位计指示波动（这种现象是工艺变化导致，不属于仪表故障，介质波动停止后导波雷达液位计指示也恢复正常）。

2、导波雷达液位计的导波强度过强或过弱。

3、导波雷达液位计钢缆安装较松或无配重，容易造成钢缆摆动碰壁。

4、导波雷达液位计钢缆安装位置离管壁太近，容易造成碰壁。

5、导波雷达液位计测量盲区过小。

6、导波雷达液位计安装位置靠近进料口，进料时冲刷钢缆造成指示波动。

7、导波雷达液位计钢缆表面或导波筒内壁有附着物，影响正常回波。

8、实际液面已超出测量范围，探入顶部部盲区或底部盲区。

9、导波头内部四氟材质不严密，部分油气已进入导波头内。

10、表芯故障或表芯与导波头连接松动，造成指示不准确。

11、参数设置不正确，DCS 量程与表芯量程不对应，基本参数设定不符合实际现场安装条件。

12、设备使用时间过长，已达年限寿命。
