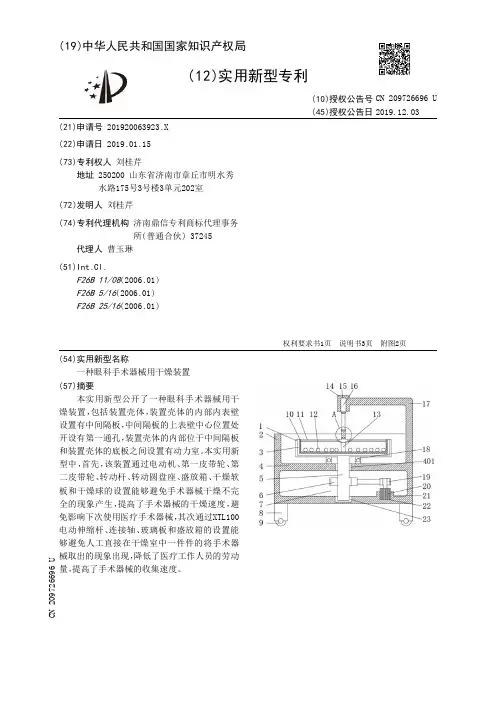

【CN209926744U】一种热泵干燥装置【专利】

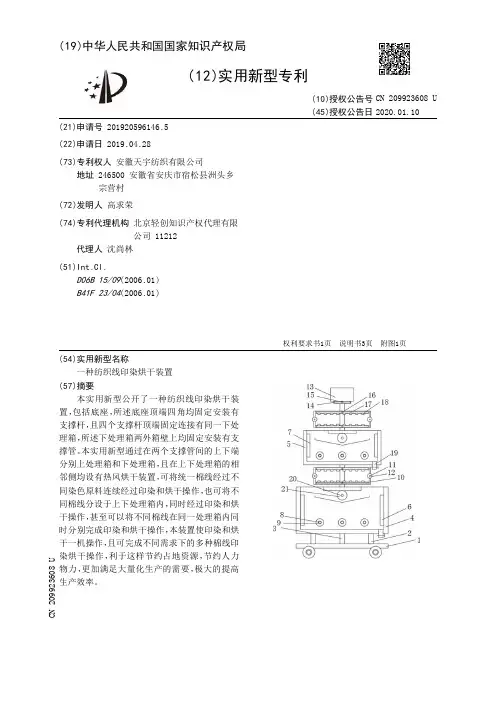

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920596146.5(22)申请日 2019.04.28(73)专利权人 安徽天宇纺织有限公司地址 246500 安徽省安庆市宿松县洲头乡宗营村(72)发明人 高求荣　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 沈尚林(51)Int.Cl.D06B 15/09(2006.01)B41F 23/04(2006.01)(54)实用新型名称一种纺织线印染烘干装置(57)摘要本实用新型公开了一种纺织线印染烘干装置，包括底座，所述底座顶端四角均固定安装有支撑杆，且四个支撑杆顶端固定连接有同一下处理箱，所述下处理箱两外箱壁上均固定安装有支撑管。

本实用新型通过在两个支撑管间的上下端分别上处理箱和下处理箱，且在上下处理箱的相邻侧均设有热风烘干装置，可将统一棉线经过不同染色原料连续经过印染和烘干操作，也可将不同棉线分设于上下处理箱内，同时经过印染和烘干操作，甚至可以将不同棉线在同一处理箱内同时分别完成印染和烘干操作，本装置使印染和烘干一机操作，且可完成不同需求下的多种棉线印染烘干操作，利于这样节约占地资源，节约人力物力，更加满足大量化生产的需要，极大的提高生产效率。

权利要求书1页 说明书3页 附图1页CN 209923608 U 2020.01.10C N 209923608U权　利　要　求　书1/1页CN 209923608 U1.一种纺织线印染烘干装置，包括底座(1)，其特征在于：所述底座(1)顶端四角均固定安装有支撑杆(2)，且四个支撑杆(2)顶端固定连接有同一下处理箱(4)，所述下处理箱(4)两外箱壁上均固定安装有支撑管(3)，所述下处理箱(4)上侧设有上处理箱(5)，且上处理箱(5)两外侧边分别和两个支撑管(3)固定连接，上处理箱(5)相邻侧和下处理箱(4)上侧均设有成组的导风管(17)，四个所述导风管(17)均和两个支撑管(3)固定连接，且四个导风管(17)均通过第二导管(16)和两个支撑管(3)相连通，所述导风管(17)上设有喷风头(18)，相邻两个导风管(17)两端通过两个安装板(10)固定连接，所述安装板(10)上转动连接有转杆(11)，且转杆(11)上固定套设有导轮(12)，所述下处理箱(4)和上处理箱(5)内均设有第一导辊(9)和第二导辊(21)，所述下处理箱(4)内箱壁上固定安装有第一加热管(6)，且上处理箱(5)内箱壁上固定安装有第二加热管(7)，两个所述支撑管(3)顶端固定连接有同一导风盘(14)，且导风盘(14)两侧均通过第一导管(15)和两个支撑管(3)相连通，所述导风盘(14)上固定安装有热风机(13)，且热风机(13)出风端和导风盘(14)盘腔相连通，所述下处理箱(4)和上处理箱(5)底端均连通有出水管(19)，且两个出水管(19)上均设有开关阀。

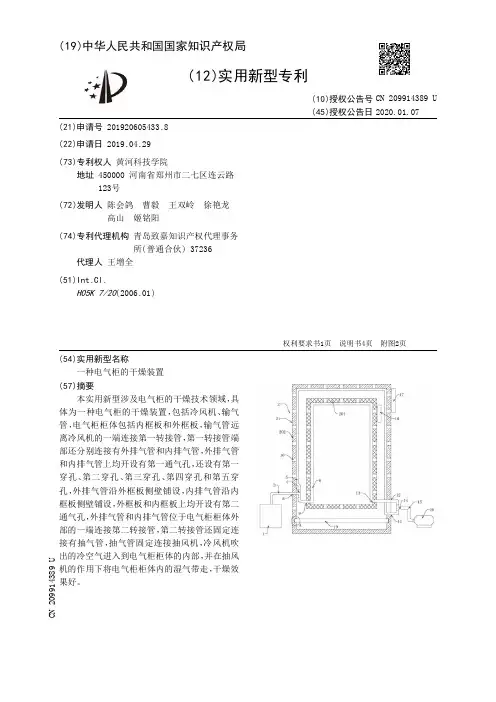

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920605433.8(22)申请日 2019.04.29(73)专利权人 黄河科技学院地址 450000 河南省郑州市二七区连云路123号(72)发明人 陈会鸽　曹毅　王双岭　徐艳龙　高山　姬铭阳　(74)专利代理机构 青岛致嘉知识产权代理事务所(普通合伙) 37236代理人 王增全(51)Int.Cl.H05K 7/20(2006.01)(54)实用新型名称一种电气柜的干燥装置(57)摘要本实用新型涉及电气柜的干燥技术领域，具体为一种电气柜的干燥装置，包括冷风机、输气管，电气柜柜体包括内框板和外框板，输气管远离冷风机的一端连接第一转接管，第一转接管端部还分别连接有外排气管和内排气管，外排气管和内排气管上均开设有第一通气孔，还设有第一穿孔、第二穿孔、第三穿孔、第四穿孔和第五穿孔，外排气管沿外框板侧壁铺设，内排气管沿内框板侧壁铺设，外框板和内框板上均开设有第二通气孔，外排气管和内排气管位于电气柜柜体外部的一端连接第二转接管，第二转接管还固定连接有抽气管，抽气管固定连接抽风机，冷风机吹出的冷空气进入到电气柜柜体的内部，并在抽风机的作用下将电气柜柜体内的湿气带走，干燥效果好。

权利要求书1页 说明书4页 附图2页CN 209914389 U 2020.01.07C N 209914389U权　利　要　求　书1/1页CN 209914389 U1.一种电气柜的干燥装置，包括冷风机（1）、固定设在电气柜柜体（2）上的输气管（3），所述电气柜柜体（2）包括板体（21），其特征在于：所述板体（21）包括内框板（201）和外框板（202），所述内框板（201）和所述外框板（202）间有一定的间距，所述输气管（3）远离所述冷风机（1）的一端连接“T字型”第一转接管（4）的一个端部，所述第一转接管（4）的另两个端部分别固定连接有外排气管（5）和内排气管（6），所述外排气管（5）和内排气管（6）上均开设有第一通气孔（7），所述外框板（202）靠近所述冷风机（1）的侧壁上开设有供所述输气管（3）通过的第一穿孔（8），所述内框板（201）靠近所述冷风机（1）的一侧壁上开设有供所述内排气管（6）通过的第二穿孔（9），所述外排气管（5）远离所述第一转接管（4）的一端沿所述外框板（202）与所述内框板（201）相对的侧壁铺设，并延伸至所述外框板（202）远离所述冷风机（1）的一侧，所述内排气管（6）沿所述内框板（201）远离所述外框板（202）的侧壁铺设，并延伸至所述内框板（201）远离所述冷风机（1）的一侧，所述外框板（202）和内框板（201）上均开设有第二通气孔（10），所述外框板（202）远离所述冷风机的一侧壁上开设有第三穿孔（11）和第四穿孔（12），所述内框板（201）远离所述冷风机（1）的一侧壁开设有第五穿孔（13），所述外排气管（5）和内排气管（6）位于所述电气柜柜体（2）外部的一端密封连接“T字型”的第二转接管（14），所述第二转接管（14）还固定连接有抽气管（15），所述抽气管（15）远离所述第二转接管（14）的一端固定连接有抽风机（16）。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910102713.1(22)申请日 2019.02.01(71)申请人 杭州忆江南茶业有限公司地址 310000 浙江省杭州市余杭区余杭经济技术开发区恒毅路31号1-4幢(72)发明人 张羽馨　姜丽芬　王连松　(74)专利代理机构 杭州中利知识产权代理事务所(普通合伙) 33301代理人 韩洪(51)Int.Cl.F26B 9/06(2006.01)F26B 21/00(2006.01)F26B 25/00(2006.01)F26B 25/18(2006.01)(54)发明名称一种空气源热泵式茶叶烘干装置(57)摘要本发明公开了一种空气源热泵式茶叶烘干装置，包括机架、烘干箱、空气源热泵、通风管、茶叶盛放装置、茶叶横移装置，所述的机架上端设有烘干箱，所述的烘干箱一侧设有箱门，所述的箱门一侧与烘干箱铰接，所述的烘干箱上远离箱门的一侧设有空气源热泵，所述的空气源热泵的出风口端贯穿烘干箱侧壁与烘干箱内部连通，所述的空气源热泵的进风口端设有通风管，本发明通过将烘干箱内设置茶叶盛放装置和茶叶横移装置，通过茶叶盛放装置和茶叶横移装置控制茶叶进出烘干箱，茶叶盛放装置可以直接将烘干好的茶叶倾倒出来，方便茶叶取出，通过将空气源热泵的进风口和出风口与烘干箱的配合，可以实现暖风内循环，加热效率更高，更节能。

权利要求书1页 说明书3页 附图2页CN 109827393 A 2019.05.31C N 109827393A权　利　要　求　书1/1页CN 109827393 A1.一种空气源热泵式茶叶烘干装置，其特征在于：包括机架(1)、烘干箱(2)、空气源热泵(3)、通风管(4)、茶叶盛放装置(5)、茶叶横移装置(6)，所述的机架(1)上端设有烘干箱(2)，所述的烘干箱(2)一侧设有箱门(21)，所述的箱门(21)一侧与烘干箱(2)铰接，所述的烘干箱(2)上远离箱门(21)的一侧设有空气源热泵(3)，所述的空气源热泵(3)的出风口端贯穿烘干箱(2)侧壁与烘干箱(2)内部连通，所述的空气源热泵(3)的进风口端设有通风管(4)，所述的通风管(4)上端与烘干箱(2)侧壁上端连通，所述的烘干箱(2)内部顶端横向设有茶叶横移装置(6)，所述的茶叶横移装置(6)下端设有茶叶盛放装置(5)。

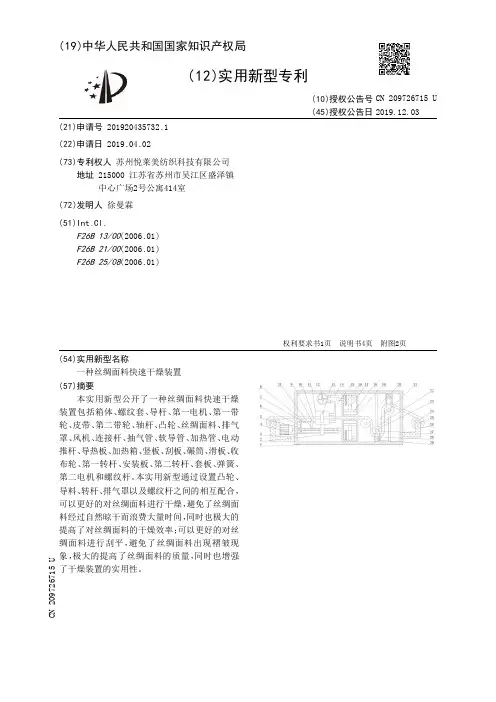

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435732.1(22)申请日 2019.04.02(73)专利权人 苏州悦莱美纺织科技有限公司地址 215000 江苏省苏州市吴江区盛泽镇中心广场2号公寓414室(72)发明人 徐曼霖　(51)Int.Cl.F26B 13/00(2006.01)F26B 21/00(2006.01)F26B 25/08(2006.01)(54)实用新型名称一种丝绸面料快速干燥装置(57)摘要本实用新型公开了一种丝绸面料快速干燥装置包括箱体、螺纹套、导杆、第一电机、第一带轮、皮带、第二带轮、轴杆、凸轮、丝绸面料、排气罩、风机、连接杆、抽气管、软导管、加热管、电动推杆、导热板、加热箱、竖板、刮板、碾筒、滑板、收布轮、第一转杆、安装板、第二转杆、套板、弹簧、第二电机和螺纹杆。

本实用新型通过设置凸轮、导料、转杆、排气罩以及螺纹杆之间的相互配合，可以更好的对丝绸面料进行干燥，避免了丝绸面料经过自然晾干而浪费大量时间，同时也极大的提高了对丝绸面料的干燥效率；可以更好的对丝绸面料进行刮平，避免了丝绸面料出现褶皱现象，极大的提高了丝绸面料的质量，同时也增强了干燥装置的实用性。

权利要求书1页 说明书4页 附图2页CN 209726715 U 2019.12.03C N 209726715U权　利　要　求　书1/1页CN 209726715 U1.一种丝绸面料快速干燥装置，其特征在于：包括从左到右依次安装在箱体(1)表面的安装板(26)、烘干机构以及刮平机构，所述安装板(26)一端安装有第二电机(30)，所述第二电机(30)输出端固定连接有第一转杆(25)，所述第一转杆(25)表面套接有收布轮(24)，所述收布轮(24)表面绕缠有丝绸面料(10)；所述烘干机构包括第一电机(4)、加热箱(19)以及风机(12)，所述第一电机(4)输出端固定连接有螺纹杆(31)，所述螺纹杆(31)表面套接有第一带轮(5)，所述第一带轮(5)表面通过皮带(6)传动连接有第二带轮(7)，所述第二带轮(7)轴心部位套接有轴杆(8)，所述轴杆(8)表面套接有凸轮(9)，所述螺纹杆(31)表面螺纹连接有螺纹套(2)，所述螺纹套(2)顶端固定连接有排气罩(11)，所述排气罩(11)一端固定连接有连接杆(13)，所述螺纹套(2)底端滑动连接有导杆(3)，且导杆(3)一端与箱体(1)内侧壁相互固定连接，所述加热箱(19)内腔顶端从左到右依次安装有加热管(16)和电动推杆(17)，所述电动推杆(17)底端固定连接有导热板(18)，所述风机(12)抽风端和排风端分别固定连接有抽气管(14)和软导管(15)，且抽气管(14)和软导管(15)分别与加热箱(19)和排气罩(11)相互固定连接；所述刮平机构包括套板(28)和竖板(20)，所述套板(28)内腔底端通过弹簧(29)弹性连接有滑板(23)，所述滑板(23)一端转动连接有第二转杆(27)，所述第二转杆(27)表面套接有碾筒(22)，且套板(28)底端与箱体(1)内腔底端相互固定连接，所述竖板(20)一端固定连接有刮板(21)，且竖板(20)底端与箱体(1)内腔底端相互固定连接。

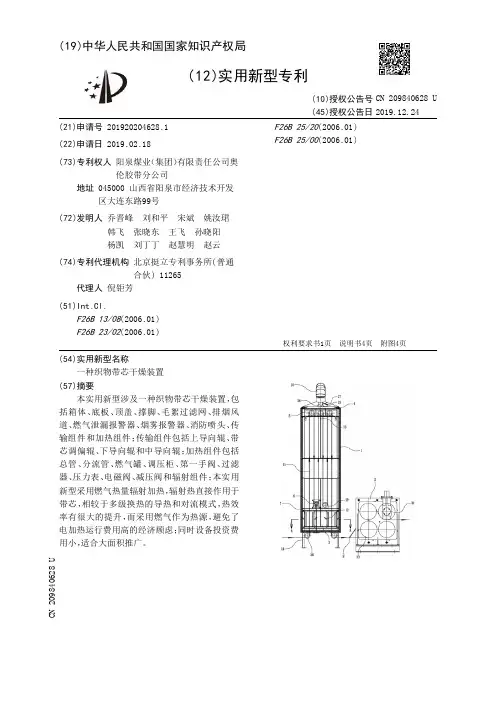

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920204628.1(22)申请日 2019.02.18(73)专利权人 阳泉煤业（集团）有限责任公司奥伦胶带分公司地址 045000 山西省阳泉市经济技术开发区大连东路99号(72)发明人 乔晋峰　刘和平　宋斌　姚汝珺　韩飞　张晓东　王飞　孙晓阳　杨凯　刘丁丁　赵慧明　赵云　(74)专利代理机构 北京挺立专利事务所(普通合伙) 11265代理人 倪钜芳(51)Int.Cl.F26B 13/08(2006.01)F26B 23/02(2006.01)F26B 25/20(2006.01)F26B 25/00(2006.01)(54)实用新型名称一种织物带芯干燥装置(57)摘要本实用新型涉及一种织物带芯干燥装置，包括箱体、底板、顶盖、撑脚、毛絮过滤网、排烟风道、燃气泄漏报警器、烟雾报警器、消防喷头、传输组件和加热组件；传输组件包括上导向辊、带芯调偏辊、下导向辊和中导向辊；加热组件包括总管、分流管、燃气罐、调压柜、第一手阀、过滤器、压力表、电磁阀、减压阀和辐射组件；本实用新型采用燃气热量辐射加热，辐射热直接作用于带芯，相较于多级换热的导热和对流模式，热效率有很大的提升，而采用燃气作为热源，避免了电加热运行费用高的经济顾虑；同时设备投资费用小，适合大面积推广。

权利要求书1页 说明书4页 附图4页CN 209840628 U 2019.12.24C N 209840628U权　利　要　求　书1/1页CN 209840628 U1.一种织物带芯干燥装置，包括箱体、底板、顶盖、撑脚、毛絮过滤网、排烟风道、燃气泄漏报警器、烟雾报警器、消防喷头、传输组件和加热组件，其特征在于，所述箱体的上端设置有顶盖，所述顶盖的上方外侧装设有排烟风道；所述燃气泄漏报警器和烟雾报警器设置在顶盖的下方并位于排烟风道的排烟口下方，所述消防喷头设置在顶盖的下方并位于排烟风道的排烟口一侧；所述箱体的下端设置有底板，所述底板的下方四个转角处均固定有一个撑脚，所述箱体的内部下方设置有毛絮过滤网，所述箱体的内部设置有传输组件，所述加热组件设置在箱体的内部下方并位于毛絮过滤网的下方。

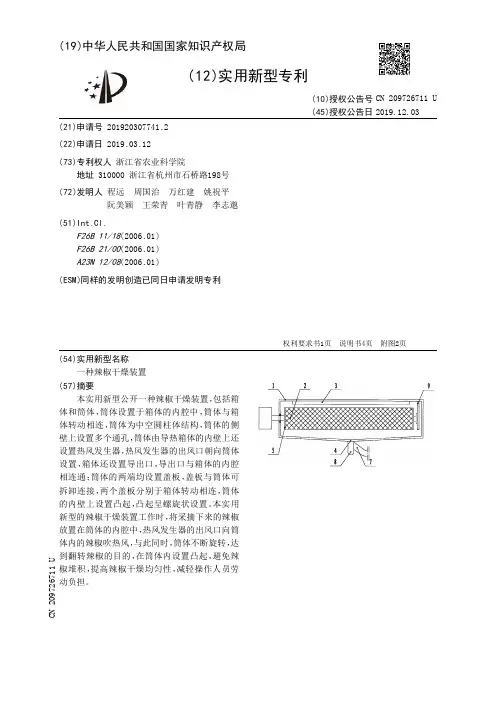

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920307741.2(22)申请日 2019.03.12(73)专利权人 浙江省农业科学院地址 310000 浙江省杭州市石桥路198号(72)发明人 程远　周国治　万红建　姚祝平　阮美颖　王荣青　叶青静　李志邈　(51)Int.Cl.F26B 11/18(2006.01)F26B 21/00(2006.01)A23N 12/08(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种辣椒干燥装置(57)摘要本实用新型公开一种辣椒干燥装置，包括箱体和筒体，筒体设置于箱体的内腔中，筒体与箱体转动相连，筒体为中空圆柱体结构，筒体的侧壁上设置多个通孔，筒体由导热箱体的内壁上还设置热风发生器，热风发生器的出风口朝向筒体设置，箱体还设置导出口，导出口与箱体的内腔相连通；筒体的两端均设置盖板，盖板与筒体可拆卸连接，两个盖板分别于箱体转动相连，筒体的内壁上设置凸起，凸起呈螺旋状设置。

本实用新型的辣椒干燥装置工作时，将采摘下来的辣椒放置在筒体的内腔中，热风发生器的出风口向筒体内的辣椒吹热风，与此同时，筒体不断旋转，达到翻转辣椒的目的，在筒体内设置凸起，避免辣椒堆积，提高辣椒干燥均匀性，减轻操作人员劳动负担。

权利要求书1页 说明书4页 附图2页CN 209726711 U 2019.12.03C N 209726711U权　利　要　求　书1/1页CN 209726711 U1.一种辣椒干燥装置，其特征在于：包括箱体和筒体，所述筒体设置于所述箱体的内腔中，所述筒体与所述箱体转动相连，所述筒体为中空圆柱体结构，所述筒体的侧壁上设置多个通孔，所述筒体由导热所述箱体的内壁上还设置热风发生器，所述热风发生器的出风口朝向所述筒体设置，所述箱体还设置导出口，所述导出口与所述箱体的内腔相连通；所述筒体的两端均设置盖板，所述盖板与所述筒体可拆卸连接，两个所述盖板分别于所述箱体转动相连，所述筒体的内壁上设置凸起，所述凸起呈螺旋状设置。
