NQ-177硅烷交联聚乙烯专用交联剂

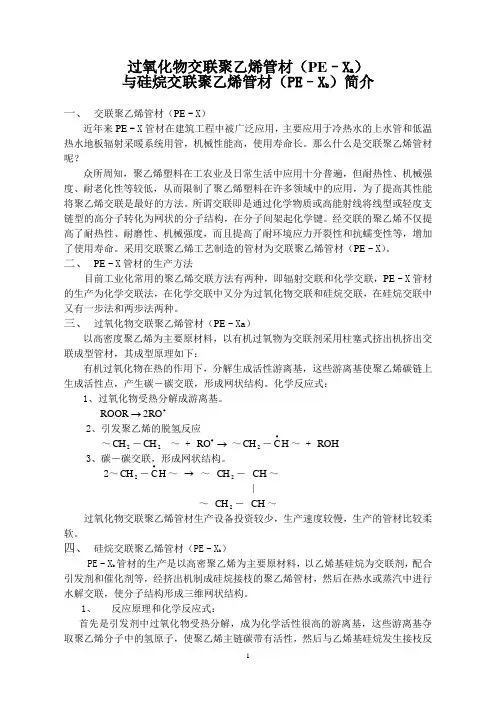

过氧化物交联聚乙烯管材（PE –X a ） 与硅烷交联聚乙烯管材（PE –X b ）简介一、 交联聚乙烯管材（PE –X ）近年来PE –X 管材在建筑工程中被广泛应用，主要应用于冷热水的上水管和低温热水地板辐射采暖系统用管，机械性能高，使用寿命长。

那么什么是交联聚乙烯管材呢？众所周知，聚乙烯塑料在工农业及日常生活中应用十分普遍，但耐热性、机械强度、耐老化性等较低，从而限制了聚乙烯塑料在许多领域中的应用，为了提高其性能将聚乙烯交联是最好的方法。

所谓交联即是通过化学物质或高能射线将线型或轻度支链型的高分子转化为网状的分子结构，在分子间架起化学键。

经交联的聚乙烯不仅提高了耐热性、耐磨性、机械强度，而且提高了耐环境应力开裂性和抗蠕变性等，增加了使用寿命。

采用交联聚乙烯工艺制造的管材为交联聚乙烯管材（PE –X ）。

二、 PE –X 管材的生产方法目前工业化常用的聚乙烯交联方法有两种，即辐射交联和化学交联，PE –X 管材的生产为化学交联法，在化学交联中又分为过氧化物交联和硅烷交联，在硅烷交联中又有一步法和两步法两种。

三、 过氧化物交联聚乙烯管材（PE –Xa ）以高密度聚乙烯为主要原材料，以有机过氧物为交联剂采用柱塞式挤出机挤出交联成型管材，其成型原理如下：有机过氧化物在热的作用下，分解生成活性游离基，这些游离基使聚乙烯碳链上生成活性点，产生碳―碳交联，形成网状结构。

化学反应式：1、过氧化物受热分解成游离基。

•→RO 2ROOR2、引发聚乙烯的脱氢反应～2CH ―2CH ～ + →•RO ～2CH ―H C •～ + ROH 3、碳―碳交联，形成网状结构。

2～2CH ―H C •～ → ～ 2CH ― CH ～ ∣ ～ 2CH ― CH ～过氧化物交联聚乙烯管材生产设备投资较少，生产速度较慢，生产的管材比较柔软。

四、 硅烷交联聚乙烯管材（PE –X b ）PE –X b 管材的生产是以高密聚乙烯为主要原材料，以乙烯基硅烷为交联剂，配合引发剂和催化剂等，经挤出机制成硅烷接枝的聚乙烯管材，然后在热水或蒸汽中进行水解交联，使分子结构形成三维网状结构。

氨基-甲氧基硅烷
乙烯基三异丙氧基硅烷（乙烯基）
乙烯基三异丙氧基硅烷（乙烯基）
乙烯基三乙氧基硅烷（乙烯基）
阳离子苯乙烯基氨基官能硅烷（乙烯基）

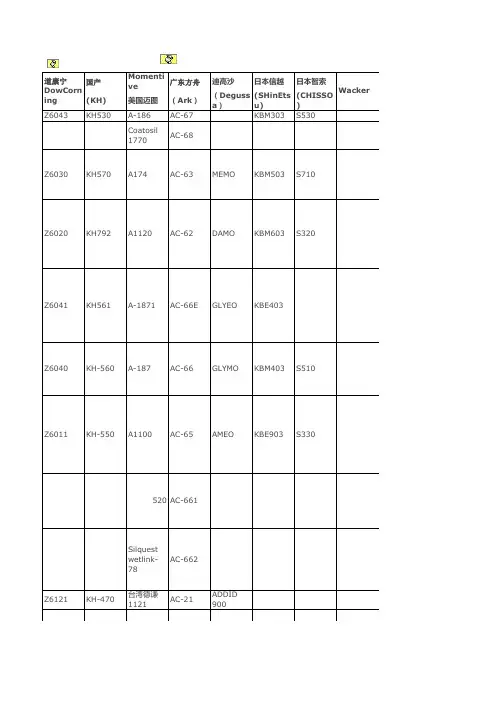

(CH3O)3SiCH3 烷氧基owCor ning Z6043 国产 (KH) KH530 Momenti 广东方舟 ve 美国迈图 A-186 Coatosil 1770 （Ark） AC-67 AC-68 迪高沙 日本信越 日本智索 Wacker （Degus (SHinEts (CHISSO sa） u) ) KBM303 S530
1、涂料乳液聚合/粘胶剂 2、无机颜料/填料的表面处理；3，用于硅丙乳液，PEX硅烷交联 聚乙烯电缆料和管材
1）无机表面预处理，提高粘结力；2)复合材料提高弯曲和拉伸强度；3）热固性聚酯，环 氧树脂和酚醛树增强；4）热塑性树脂中提高矿物填充聚烯烃的性能。不同矿物处理填充聚 丙烯，在云母聚丙烯复合材料中是一种有效的偶联剂和分散助剂。对聚氯乙烯，尼龙6 及 66，聚对苯二甲酸丁二酯以及聚碳酸酯有效的偶联剂
1)汽车、家具层压胶粘剂;2)植绒胶粘剂;3)电子、建筑密封胶;4)水性体系胶粘剂和密封胶 的粘接促进剂和交联剂
1)增强在乳液和水性胶粘剂/密封胶体系中的物理性能;2)交联剂或粘接促进剂进，可改善 耐水性和湿态粘接力;3)pH值6-8.5时，在含羧基乳液(丙烯酸，丁苯聚氨酯等)中表现最好 。4)汽车用层压胶粘齐家具用层压胶粘剂植绒胶粘剂中，可达到以单组份体系取代双组份 水性胶粘剂之目的;5)水性丙烯酸密封胶中作为粘接促进剂时，可持续显著地改善水性粘接 性能; 1）环氧漆，醇酸罩面漆，有机硅涂层对无机基材粘结力促进
官 能团 2-（3，4-环氧环己烷基）乙基三甲氧基硅烷 环氧烷氧基团

聚苯乙烯用交联剂聚苯乙烯（PS）通常不需要交联剂进行交联处理，因为它是一种非交联型塑料。

聚苯乙烯通常是通过热塑性工艺制成的，即通过加热使其软化，然后成型为所需的形状。

因此，通常情况下不需要添加交联剂来改变其性质或增强其特性。

然而，聚苯乙烯可以通过其他方法进行改性，以提高其特性，如增加抗冲击性、耐热性、耐化学腐蚀性等。

改性方法可能包括添加增强剂、填料、增塑剂等。

这些添加剂可以通过改变聚苯乙烯的结构或性质来实现对其性能的改善。

在一些特殊的应用中，可能会对聚苯乙烯进行交联处理，以提高其热稳定性、机械强度和耐化学性等。

在这种情况下，通常会选择特定的交联剂进行处理，例如过氧化物或者有机过硫酸盐。

然而，这种情况相对较少见，因为聚苯乙烯的交联处理相对困难，通常更常见的做法是选择其他具有更好交联性能的聚合物来满足特定的需求。

聚苯乙烯（Polystyrene，简称PS）是一种常见的热塑性塑料，广泛应用于包装、建筑材料、电器零件等领域。

然而，由于其线性分子结构，聚苯乙烯通常表现出较低的机械强度、耐热性和耐溶剂性。

为了提高这些性能，可以通过交联反应将线性聚苯乙烯分子链连接成三维网络结构。

交联剂是实现聚苯乙烯交联的关键化学品。

它们通常含有多个可反应基团，这些基团能够与聚苯乙烯分子链上的活性位点发生化学反应，从而将不同的分子链连接在一起。

以下是一些常见的用于聚苯乙烯交联的交联剂类型：1.过氧化物交联剂：过氧化物是一类常用的交联剂，它们在受热时分解生成自由基，这些自由基可以引发聚苯乙烯分子链之间的交联反应。

常见的过氧化物交联剂包括过氧化二异丙苯（DCP）、过氧化苯甲酰（BPO）等。

2.硅烷交联剂：硅烷交联剂通常用于聚乙烯的交联，但也可以用于聚苯乙烯。

它们通过水解反应生成硅醇基团，这些基团能够与聚苯乙烯分子链上的活性氢原子发生缩合反应，从而实现交联。

然而，由于聚苯乙烯分子链上活性氢原子较少，因此硅烷交联剂在聚苯乙烯交联中的应用相对较少。

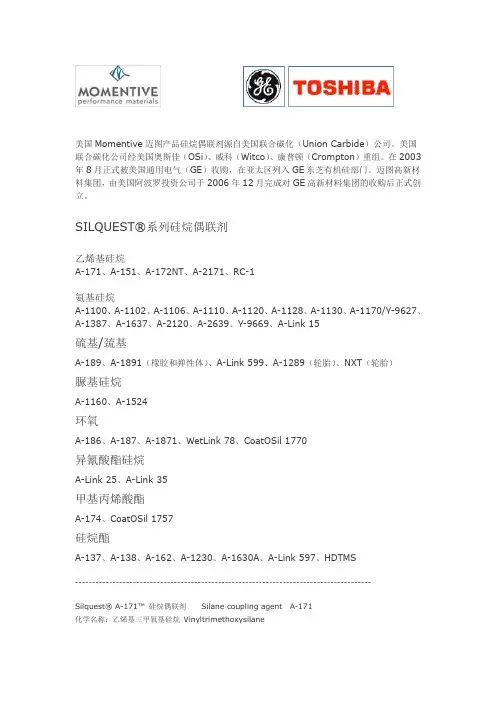

美国Momentive迈图产品硅烷偶联剂源自美国联合碳化（Union Carbide）公司。

美国联合碳化公司经美国奥斯佳（OSi）、威科（Witco）、康普顿（Crompton）重组。

在2003年8月正式被美国通用电气（GE）收购，在亚太区列入GE东芝有机硅部门。

迈图高新材料集团，由美国阿波罗投资公司于2006年12月完成对GE高新材料集团的收购后正式创立。

SILQUEST®系列硅烷偶联剂乙烯基硅烷A-171、A-151、A-172NT、A-2171、RC-1氨基硅烷A-1100、A-1102、A-1106、A-1110、A-1120、A-1128、A-1130、A-1170/Y-9627、A-1387、A-1637、A-2120、A-2639、Y-9669、A-Link 15硫基/巯基A-189、A-1891（橡胶和弹性体）、A-Link 599、A-1289（轮胎）、NXT（轮胎）脲基硅烷A-1160、A-1524环氧A-186、A-187、A-1871、WetLink 78、CoatOSil 1770异氰酸酯硅烷A-Link 25、A-Link 35甲基丙烯酸酯A-174、CoatOSil 1757硅烷酯A-137、A-138、A-162、A-1230、A-1630A、A-Link 597、HDTMS---------------------------------------------------------------------------------------Silquest® A-171™ 硅烷偶联剂Silane coupling agent A-171化学名称：乙烯基三甲氧基硅烷Vinyltrimethoxysilane分子式：CH2=CHSi(OCH3)3物理性质：主要应用：1、在挤出机中, 通过过氧化物引发剂的作用, Silquest® A-171 硅烷交联剂可接枝到聚乙烯主链。

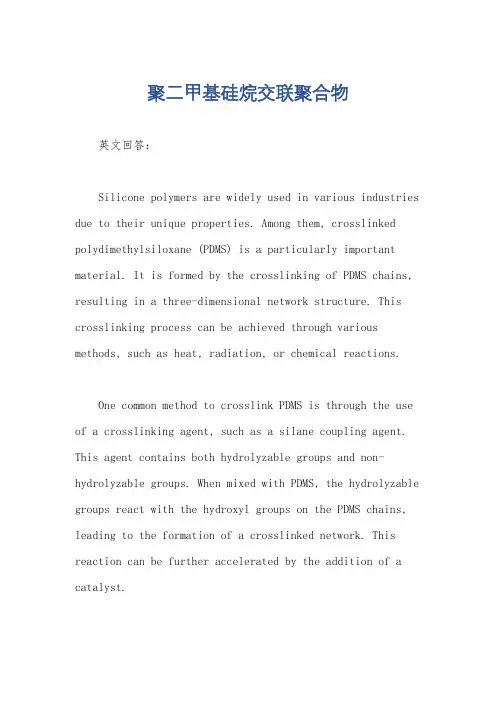

聚二甲基硅烷交联聚合物英文回答：Silicone polymers are widely used in various industries due to their unique properties. Among them, crosslinked polydimethylsiloxane (PDMS) is a particularly important material. It is formed by the crosslinking of PDMS chains, resulting in a three-dimensional network structure. This crosslinking process can be achieved through various methods, such as heat, radiation, or chemical reactions.One common method to crosslink PDMS is through the use of a crosslinking agent, such as a silane coupling agent. This agent contains both hydrolyzable groups and non-hydrolyzable groups. When mixed with PDMS, the hydrolyzable groups react with the hydroxyl groups on the PDMS chains, leading to the formation of a crosslinked network. This reaction can be further accelerated by the addition of a catalyst.The crosslinked PDMS polymer exhibits a number of desirable properties. Firstly, it has excellent thermal stability, retaining its mechanical properties over a wide temperature range. This makes it suitable for applications in high-temperature environments. Secondly, it has good chemical resistance, being resistant to many solvents and chemicals. This property makes it suitable for use in coatings, adhesives, and sealants. Thirdly, it has low surface energy, resulting in excellent water repellency and anti-fouling properties. This makes it ideal for use in medical devices, where biocompatibility and easy cleaning are important.In addition to these properties, crosslinked PDMS also has good electrical insulation properties, making it suitable for use in electrical and electronic applications. It also has excellent weathering resistance, maintainingits properties even after prolonged exposure to sunlight and other environmental factors.To illustrate the application of crosslinked PDMS,let's consider the example of a silicone sealant. Siliconesealants are widely used in construction and automotive industries for sealing joints and gaps. The crosslinked PDMS in the sealant provides excellent adhesion to various substrates, such as glass, metal, and plastic. It also provides flexibility, allowing for expansion and contraction of the sealed joints without cracking. Furthermore, the crosslinked PDMS provides a waterproof barrier, preventing water penetration and ensuring long-lasting performance.中文回答：聚二甲基硅烷交联聚合物是一种广泛应用于各个行业的材料，因为它具有独特的性能。

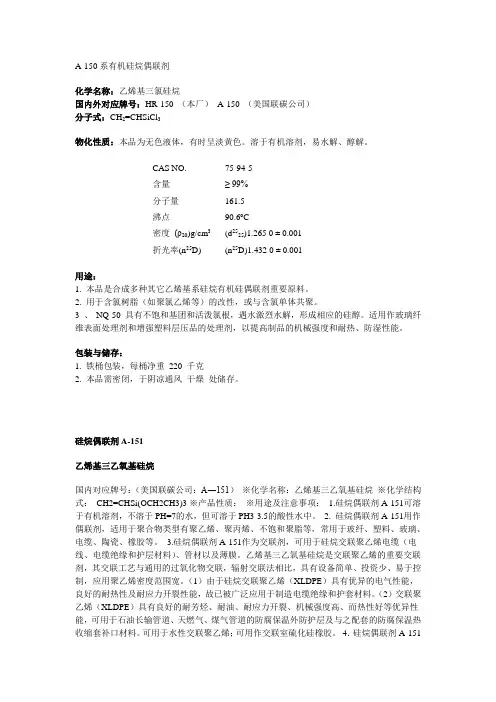

A-150系有机硅烷偶联剂化学名称：乙烯基三氯硅烷国内外对应牌号：HR-150 （本厂）A-150 （美国联碳公司）分子式：CH2=CHSiCl3物化性质：本品为无色液体，有时呈淡黄色。

溶于有机溶剂，易水解、醇解。

CAS NO. 75-94-5含量≥ 99%分子量161.5沸点90.6o C密度(ρ20)g/cm3(d2525)1.265 0 ± 0.001折光率(n25D) (n25D)1.432 0 ± 0.001用途：1. 本品是合成多种其它乙烯基系硅烷有机硅偶联剂重要原料。

2. 用于含氯树脂（如聚氯乙烯等）的改性，或与含氯单体共聚。

3 、NQ-50 具有不饱和基团和活泼氯根，遇水激烈水解，形成相应的硅醇。

适用作玻璃纤维表面处理剂和增强塑料层压品的处理剂，以提高制品的机械强度和耐热、防湿性能。

包装与储存：1. 铁桶包装，每桶净重220 千克2. 本品需密闭，于阴凉通风干燥处储存。

硅烷偶联剂A-151乙烯基三乙氧基硅烷国内对应牌号：（美国联碳公司：A―151）※化学名称：乙烯基三乙氧基硅烷※化学结构式：CH2=CHSi(OCH2CH3)3 ※产品性质：※用途及注意事项：1.硅烷偶联剂A-151可溶于有机溶剂，不溶于PH=7的水，但可溶于PH3-3.5的酸性水中。

2. 硅烷偶联剂A-151用作偶联剂，适用于聚合物类型有聚乙烯、聚丙烯、不饱和聚脂等，常用于玻纤、塑料、玻璃、电缆、陶瓷、橡胶等。

3.硅烷偶联剂A-151作为交联剂，可用于硅烷交联聚乙烯电缆（电线、电缆绝缘和护层材料）、管材以及薄膜。

乙烯基三乙氧基硅烷是交联聚乙烯的重要交联剂，其交联工艺与通用的过氧化物交联，辐射交联法相比，具有设备简单、投资少、易于控制，应用聚乙烯密度范围宽。

（1）由于硅烷交联聚乙烯（XLDPE）具有优异的电气性能，良好的耐热性及耐应力开裂性能，故已被广泛应用于制造电缆绝缘和护套材料。

（2）交联聚乙烯（XLDPE）具有良好的耐芳烃、耐油、耐应力开裂、机械强度高、而热性好等优异性能，可用于石油长输管道、天燃气、煤气管道的防腐保温外防护层及与之配套的防腐保温热收缩套补口材料。

电线电缆交联的种类干式交联（dry-type cross-linked）：采用加入过氧化合物交联剂的聚乙烯绝缘材料，通过三层共挤完成导体屏蔽层―绝缘层―绝缘屏蔽层的挤出后，连续均匀地通过充满高温、高压氮气的密封交联管完成交联过程。

具体应用：该法主要应用于交联电缆导体屏蔽层―绝缘层―绝缘屏蔽层三层共挤的生产，交联电缆通常是指电缆的绝缘层采用交联材料。

最常用的材料为交联聚乙烯（XLPE）。

交联工艺过程是将线性分子结构的聚乙烯（PE）材料通过特定的加工方式，使其形成体型网状分线结构的交联聚乙烯。

使得长期允许工作温度由70℃提高到90℃（或更高），短路允许温度由140℃提高到250℃（或更高），在保持其原有优良电气性能的前提下，大大地提高了实际使用性能。

交联方法及比较，电缆行业生产交联电缆的工艺方式分为三类：过氧化物交联：包括饱合蒸气交联、惰性气体交联、熔盐交联、硅油交联，国内均采用第二种即干法化学交联。

惰性气体交联：干法化学交联。

传热媒体为氮气（惰性气体），交联聚乙烯电气性能优良、生产范围可达500kV级。

硅烷化学交联：即温水交联，采用加入硅烷交联剂的聚乙烯绝缘材料，通过1+2的挤出方式完成异体屏蔽层―绝缘层―绝缘屏蔽层的挤出后，将已冷却装盘的绝缘线芯浸入85-95℃热水中进行水解交联，由于湿法交联会影响绝缘层中的含水量。

一般最高电压等级仅达10kV。

辐照交联，即物理交联，采用经过改性的聚乙烯绝缘料，将冷却后的绝缘线芯，均匀通过高能电子加速器的辐照扫描窗口完成交联过程。

辐照交联电缆料中不加入交联剂，在交联时是由高能电子加速器产生的高能电子束有效穿透绝缘层，通过能量转换产生交联反应的，因为电子带有很高的能量，而且均匀地穿过绝缘层，所以形成的交联键结合能量高，稳定性好。

表现出的物理性能为，耐热性能优于化学交联电缆。

但由于受加速器能量级的限制（一般不超过3.0Mev电子束有效穿透厚度为10mm以下，考虑几何因数，生产电缆的电压等级仅能达到10kV，优势在6kV以下。

偶联剂
亲无机物 的基团
亲有机物 的基团
降低合成树脂熔体的粘度
，改善填充剂的分散度以 提高加工性能
整理课件
3
二、偶联剂的作用
偶联剂被称作“分子桥”，用以改善无机物与有机物之间的界面作用， 从而大大提高复合材料的性能，如物理性能、电性能、热性能、旋光性能 等。
偶联剂在复合材料中的作用在于它既能与增强材料表面的某些基团反 应，又能与基体树脂反应，在增强材料与树脂基体之间形成一个界面层， 界面层能传递应力，从而增强了增强材料与树脂之间粘合强度，提高了复 合材料的性能，同时还可以防止其它介质向界面渗透，改善了界面状态， 有利于制品的耐老化、耐应力及电绝缘性能。
硅烷偶联剂
整理课件
1
主讲内容
偶联剂 硅烷偶联剂定义与结构 硅烷偶联剂作用机理 有机硅烷偶联剂的选择原则 硅烷偶联剂的种类及应用 硅烷偶联剂使用方法
整理课件
2
偶联剂
一、偶联剂定义 偶联剂（ Coupling agent），又称表面改性劑。在塑料配混中，改善合成树脂 与无机填充剂或增强材料的界面性能的一种塑料添加剂。
硅烷偶联剂结构
结构通式为YnSiX（4-n）；
1.通式中n为0～3的整数；
2. X为可水基团，遇水溶液、空气中的水分或无机物表面吸附的水分均可引起分解， 与无机物表面有较好的反应性。典型的X基团有烷氧基、芳氧基、酰基、氯基等； 最常用的则是甲氧基和乙氧基;
3. Y为非水解的、可与高分子聚合物结合的有机官能团。如乙烯基、乙氧基、氨基、 环氧基、甲基丙烯酰氧基、巯基等，与各种合成树脂、橡胶有较强的亲和力或反应 能力。
整理课件
6
常用的代表性硅烷偶联剂
偶联剂名称
乙烯基三氯硅烷 乙烯基三乙氧基硅烷 乙烯基三(β-甲氧乙氧基)硅烷

A-151物理性能化学名称：乙烯基三乙氧基硅烷分子式：CH2=CH-Si(OC2H5)3外观：无色透明液体。

沸点：161℃。

密度：0.9027。

折射率：1.3960。

易水解，放出乙醇，生成乙烯基硅三醇的缩合物。

与有机金属化合物反应，分子内Si—OC2H5键中的乙氧基可被相应的有机基取代。

在有机过氧化物作用下，Si—CH＝CH2键可进行游离基聚合反应。

在铂催化剂作用下，Si—CH＝CH2键可与含Si—H键的化合物发生加成反应。

可由乙烯基三氯硅烷与无水乙醇反应来制取，也可由四乙氧基硅烷与乙烯基溴化镁反应来制取。

用来合成有机硅中间体及高分子化合物，也可用作硅烷偶联剂，应用于交联聚乙烯。

硅烷偶联剂A-151用途用作制备湿气固化硅烷交联聚合物，如硅烷交联聚乙烯（XLPE），使热塑性树脂、热固性树脂具有更好的耐热性、耐酸碱性及更优异的机械强度。

有机硅改性丙烯酸乳液、有机硅改性丁苯胶乳等有机硅改性聚合物，用于提高聚合物的憎水性和附着力。

提高无机粉体材料对高分子聚合物的结合力、相容性及附着力。

1.用于聚乙烯交联制造电线、电缆绝缘和护层材料。

乙烯基三乙氧基硅烷是交联聚乙烯的重要交联剂，其交联工艺与通用的过氧化物交联，辐射交联法相比，具有设备简单、投资少、易于控制，应用聚乙烯密度范围宽，适于生产特殊形状的扇形线芯，并有挤出速度高等特点。

由于硅烷交联聚乙烯（XLDPE）具有优异的电气性能，良好的耐热性及耐应力开裂性能，故已被广泛应用于制造电线、电缆绝缘和护套材料。

目前，主要适用于轻型电缆、计算机用电缆和弱电制品电线，以及耐热消防电线，家用电器电热线，或用作电视机等内部配线的同轴软线芯的绝缘。

是防止焊接时绝缘体变形以及电绝缘体热变形而产生的高频性质劣化的极有利材料。

还可用于海底通信电缆，长途对称高频通信电缆、控制电缆等。

2.用于聚乙烯交联剂耐热管材、耐热输管以及薄膜。

交联聚乙烯（XLDPE）具有良好的耐芳烃、耐油、耐应力开裂、机械强度高、而热性好等优异性能。

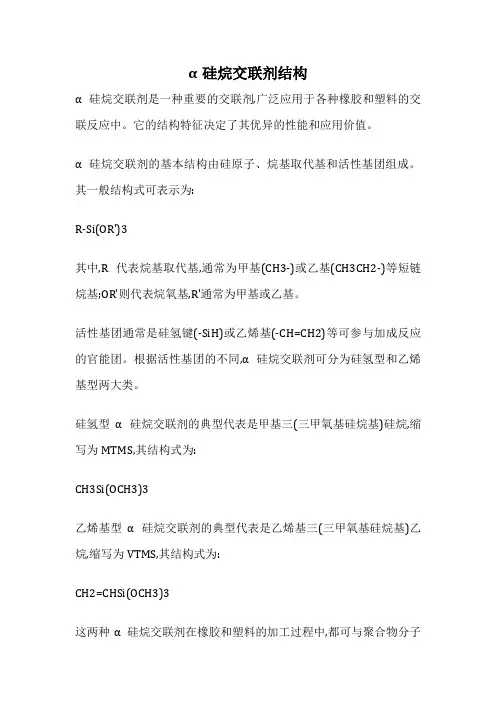

α硅烷交联剂结构
α硅烷交联剂是一种重要的交联剂,广泛应用于各种橡胶和塑料的交联反应中。

它的结构特征决定了其优异的性能和应用价值。

α硅烷交联剂的基本结构由硅原子、烷基取代基和活性基团组成。

其一般结构式可表示为:
R-Si(OR')3
其中,R代表烷基取代基,通常为甲基(CH3-)或乙基(CH3CH2-)等短链烷基;OR'则代表烷氧基,R'通常为甲基或乙基。

活性基团通常是硅氢键(-SiH)或乙烯基(-CH=CH2)等可参与加成反应的官能团。

根据活性基团的不同,α硅烷交联剂可分为硅氢型和乙烯基型两大类。

硅氢型α硅烷交联剂的典型代表是甲基三(三甲氧基硅烷基)硅烷,缩写为MTMS,其结构式为:
CH3Si(OCH3)3
乙烯基型α硅烷交联剂的典型代表是乙烯基三(三甲氧基硅烷基)乙烷,缩写为VTMS,其结构式为:
CH2=CHSi(OCH3)3
这两种α硅烷交联剂在橡胶和塑料的加工过程中,都可与聚合物分子
发生加成反应,形成稳定的化学键,从而实现交联效果,赋予材料优异的力学性能和耐热、耐溶剂等特性。

硅烷偶联剂成分分析、配方开发技术及作用机理导读：本文详细介绍了硅烷偶联剂的研究背景，理论基础，参考配方等，如需更详细资料，可咨询我们的技术工程师。

禾川化学引进国外配方破译技术，专业从事硅烷偶联剂成分分析、配方还原、配方开发，为偶联剂相关企业提供整套技术解决方案一站式服务;一、背景硅烷偶联剂是一种具有特殊结构的有机硅化合物。

通过硅烷偶联剂可使两种性能差异很大的材料界面偶联起来,以提高复合材料的性能和增加粘接强度, 从而获得性能优异、可靠的新型复合材料。

硅烷偶联剂广泛用于橡胶、塑料、填充复合材料、环氧封装材料、弹性体、涂料、粘合剂和密封剂等。

使用硅烷偶联剂可以极大地改进上述材料的机械性能、电气性能、耐候性、耐水性、难燃性、粘接性、分散性、成型性以及工艺操作性等等。

近几十年来, 随着复合材料不断的发展，促进了各种偶联剂的研究与开发。

偶联剂和叠氮基硅烷偶联剂改性氨基硅烷,耐热硅烷、过氧基硅烷、阳离子硅烷、重氮和叠氮硅烷以及α-官能团硅烷等一系列新型硅烷偶联剂相继涌现；硅烷偶联剂独特的性能与显著的改性效果使其应用领域不断扩大。

禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！二、硅烷偶联剂2.1.1硅烷偶联剂作用机理硅烷类偶联剂分子中存在亲有机和亲无机的功能基团，具有连接有机与无机材料两相界面的功能，对聚合物及无机物体系改性具有明显的技术效果。

硅烷类偶联剂结构通式可以写为RSiX3。

其中R为与树脂分子有亲和力或反应能力的活性官能团，如氨基、巯基、乙烯基、环氧基、氰基及甲基丙乙烯酰氧基等基团等；X代表能够水解的基团, 如卤素、烷氧基、酰氧基等;硅烷偶联剂由于在分子中具有这两类化学基团,因此既能与无机物中的羟基反应,又能与有机物中的长分子链相互作用起到偶联的功效,其作用机理大致分以下3 步:1)X基水解为羟基;2)羟基与无机物表面存在的羟基生成氢键或脱水成醚键3)R基与有机物相结合。

硅烷偶联剂
主讲内容
偶联剂 硅烷偶联剂定义与结构 硅烷偶联剂作用机理 有机硅烷偶联剂的选择原则 硅烷偶联剂的种类及应用 硅烷偶联剂使用方法
偶联剂
一、偶联剂定义 偶联剂（ Coupling agent），又称表面改性劑。在塑料配混中，改善合成树脂 与无机填充剂或增强材料的界面性能的一种塑料添加剂。
161.5 190.3
相对密 度 (25℃)
1.26 0.93
折射率 (25℃)
1.432 1.395
闪点 /℃
21 54
沸点/℃ (101.324×1 03Pa)
19 161
乙烯基三氯硅烷 乙烯基三乙氧基硅烷
乙烯基三(β-甲氧乙氧基)硅烷
γ-缩水甘油丙基-三甲氧基硅烷 γ-甲基丙烯酰氧基丙基-三甲氧基 硅烷 N-(β-氨乙基)-γ-氨丙基-三甲氧 基硅烷 N-(β-氨乙基)-γ-氨丙基-甲基三甲氧基硅烷 γ-氯丙基-三甲氧基硅烷 γ-巯丙基-三甲氧基硅烷 γ-氨丙基-三甲氧基硅烷
硅烷偶联剂
一、硅烷偶联剂定义与结构

硅烷偶联剂定义
硅烷偶联剂又名硅烷处理剂、底涂剂，是一类在分子中同时含有两种不同化学性质 基团的有机硅化合物,可以和有机与无机材料发生化学键合(偶联)，增加两种材料的 粘接性。

硅烷偶联剂结构
结构通式为YnSiX（4-n）； 1.通式中n为0～3的整数；
2. X为可水基团，遇水溶液、空气中的水分或无机物表面吸附的水分均可引起分解，
下表为聚合物基料与常用硅烷偶联剂的适用性
五、硅烷偶联剂的使用
1. 硅烷偶联剂的用量
硅烷偶联剂用量与偶联剂的品种及填料的比面积有关，假设为单分子 层吸附，可按下式进行计算：
硅烷偶联剂最小包覆面积以硅烷偶联剂的品种不同而异。一般来说，实 际用量要小于用上述公式计算的用量。当不知道无机粉体的比表面积数 据或硅烷偶联剂的最小包覆面积时，可将硅烷偶联剂用量选定为无机粉 体质量的0.10%～1.5%。

十③組
1
交联聚乙烯的特点
现代塑料具有非常优异的物理性能，只是受其相对较差 的耐热性能的影响，在许多应用领域中使用寿命仍然有限。
PE由于其结构特点，不能承受较高的使用温度，加之 机械强度较低，限制了它在许多领域的应用。 为了改善 PE的耐热和力学性能，行之有效的方法是对其进行交联改 性。
对于交联聚乙烯而言，正是因为其具有独特的三维网 状分子结构，使其具有更加出色的性能。
2
最初研发交联聚乙烯时，其目的是在高温环境下获得更长的使用 寿命。此外，与未交联的聚乙烯相比，交联聚乙烯还具有：
◆ 更好的抗蠕变性能 ◆ 更好的耐老化性能 ◆ 更好的耐化学腐蚀性能 ◆ 更好的耐磨性能 ◆ 更好的抗冲击性能 ◆ 更好的抗裂纹快速扩散性能（甚至在低温条件下） ◆ 更好的耐环境应力开裂性能 ◆ 突出的抗裂纹慢速增长性能
更好的抗蠕变性能更好的耐环境应力开裂性能突出的抗裂纹慢速增长性能交联聚乙烯的改性方法改性方法pe的硅烷交联pe的高能辐照交联pe的过氧化物交联pe的紫外光照交联pe的硅烷交联硅垸交联pe以pe为基础树脂由硅垸为桥键材料在聚合物大分子链间形成化学共价键以取代原先的范德华力使分子构成三维立体网络
聚乙烯的交联改性
12
交联催化剂
交联催化剂最常用的催化剂是二月桂酸二丁锡酯 （DBDTL)，其用量为0.02-〜0.15份。加入交联催化剂一 般有两种形式，一种是直接加人到PE料中或者以母料形式加 入；另一种是在制品的外表面涂上一层催化剂。第一种交联过程中不可避免地发生很 多副反应，这些副反应对交联PE的加工和储存不利，所以应 尽量减少这类反应的发生。为了降低这些副反应，采取的途 径是在接枝过程中加入复配阻聚剂。
9
引发剂
硅烷接枝交联PE常用的引发剂为DCP，其分解温度及 半衰期都能满足PE 树脂与有机硅单体熔融接枝反应条件。 当其它条件一定的情况下，随着DCP用量的增加， PE接枝 效率有所变化。DCP的用量一般为0. 05-0. 5份。

处理玻纤。 3. 电线电缆行业，
用该偶联剂处理陶土填充过氧化 物交联的EPDM体系，改善了消耗
3-缩水甘油醚氧丙基三乙氧基硅烷(环氧基)
因子及比电感容抗。 4. 与醋酸
乙烯和丙烯酸酸或甲基丙烯酸单
体共聚，用于涂料、胶粘剂和密
封剂中，提供优异的粘合力和耐
1久）性玻。纤侵润，2）矿物表面处
理，3）粘结促进剂，以提高聚合
物涂层或粘合剂对玻璃、金属或
其它聚合物表面的粘附性；4）与 3-缩水甘油醚氧丙基三甲氧基硅烷（环氧基）
道康宁Z-6040 硅烷反应的聚合物
包括聚氨脂、丙烯酸、聚硫化物
和尼龙。
1）玻璃纤维处理，提高复合材料
机械强度，电性能和抗老化。2）
矿物填充的酚醛、聚酯、环氧、
PBT、聚酰胺、碳酸酯等热塑性和
热固性树脂，提高增强塑料的干
的干/湿抗弯抗压强度，尤其湿强
度可
以 提1）高粘约土10增0％强。型3天）然提橡高胶聚和酯丁玻腈
橡胶的偶联剂，粘土经处理后同
未处理相比可提高复合材料的物
理性能和动力学性能；2）矿物填
料增强型尼龙6，尼龙6/6 及PBT
树脂的偶联剂；3）玻璃纤维增强
酚醛类，密胺类及环氧类热固型 复合材料，既可用作玻璃纤维处 理剂，有可用作树脂添加剂；4）
偶联使用的环氧 模塑料，2）涂料粘结力增强
2-（3，4-环氧环己烷基）乙基三甲氧基硅烷
水性涂料配方的交联剂和粘结剂1
、水性聚氨酯分散体系2、羟基或 环氧烷氧基团
1氨）基有丙机烯树酸脂乳（液如3聚、酯各）种等胶与粘无剂机体
表面包括玻璃纤维、粘土、石英
、其他硅土材
料等的粘合力；2）提高复合材料
道康宁 国产
