贴片的俯视图天线的侧视图同轴线馈电的缝隙负载贴片天线示意图同轴线馈电的缝隙负载矩形微带天线,由于在其辐射边开有对称缝隙,因而可以实现双频工作模式,又因为在非辐射边开有回旋缝隙,增加了电流的流向长度,可以非常有效地降低天线的谐振频率。
Lm d1 d W Ls f d s ws d 2 L ε r h 缝隙加载H形双频微带天线
电阻电抗阻抗/ Ω f / Hz 缝隙加载H形双频微带天线的输入阻抗随频率的关系
反射损-5 失S11 (dB)-10 -15 -20 -25 1.0 1.5 f / GHz 2.0 0 缝隙加载H 形双频微带天线的输入端反射损失随频率的关系。
微带缝隙天线原理微带缝隙天线是一种常见的天线结构,常用于微波通信和无线通信系统中。
它是一种紧凑、低剖面的天线设计,具有优异的性能和灵活的安装方式。
本文将从原理、结构和应用三个方面介绍微带缝隙天线。
一、原理微带缝隙天线的原理基于微带线的共振效应和辐射效应。
它由一块导电衬底、一层介质材料和一条导电缝隙构成。
当微带线处于共振状态时,导电缝隙处会产生电流分布,进而产生电磁波辐射。
微带缝隙天线的工作频率取决于导电缝隙的长度和宽度,并且可以通过调整这些参数来满足不同频段的通信需求。
二、结构微带缝隙天线的结构相对简单,一般由导电衬底、介质材料和导电缝隙组成。
导电衬底一般采用金属材料,如铜或铝,用于提供天线的支撑和导电功能。
介质材料一般采用绝缘材料,如FR4或聚酰亚胺,用于隔离导电衬底和导电缝隙,并提供电磁场的传输介质。
导电缝隙是微带缝隙天线的关键部分,它的长度和宽度直接影响天线的工作频率和辐射特性。
三、应用微带缝隙天线广泛应用于无线通信系统中,包括手机、无线局域网、卫星通信等。
由于微带缝隙天线具有紧凑、低剖面的特点,适合于集成在小型设备中。
此外,它的工作频率范围广泛,可以满足不同频段的通信需求。
另外,微带缝隙天线还具有较好的辐射特性和阻抗匹配能力,能够提供稳定的信号传输和接收性能。
总结微带缝隙天线是一种紧凑、低剖面的天线设计,具有优异的性能和灵活的安装方式。
它的原理基于微带线的共振效应和辐射效应,结构简单,由导电衬底、介质材料和导电缝隙组成。
微带缝隙天线广泛应用于无线通信系统中,适用于手机、无线局域网、卫星通信等领域。
通过调整导电缝隙的参数,可以实现不同频段的通信需求。
微带缝隙天线的应用将进一步推动无线通信技术的发展,为人们的通信需求提供更好的解决方案。

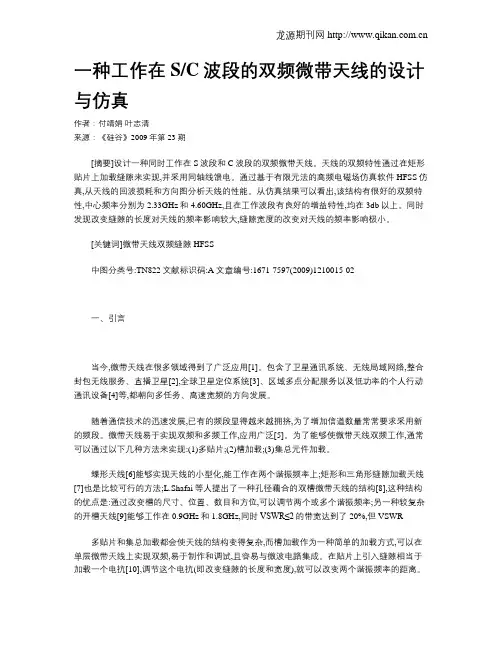

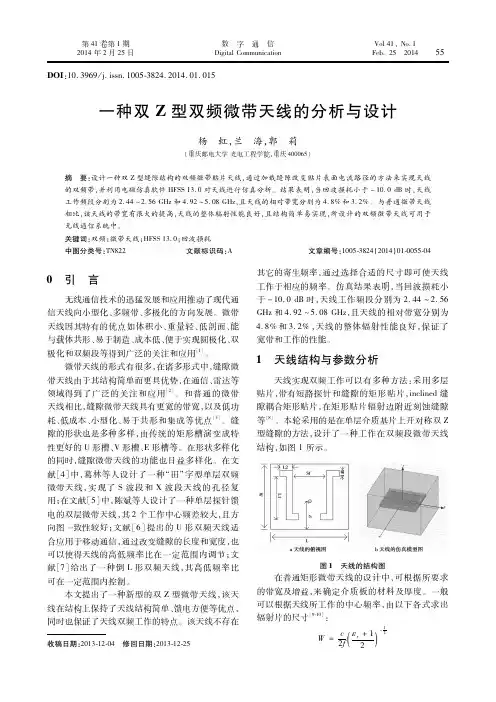

一种工作在S/C波段的双频微带天线的设计与仿真作者:付靖娟叶志清来源:《硅谷》2009年第23期[摘要]设计一种同时工作在S波段和C波段的双频微带天线。
天线的双频特性通过在矩形贴片上加载缝隙来实现,并采用同轴线馈电。
通过基于有限元法的高频电磁场仿真软件HFSS仿真,从天线的回波损耗和方向图分析天线的性能。
从仿真结果可以看出,该结构有很好的双频特性,中心频率分别为2.33GHz和4.60GHz,且在工作波段有良好的增益特性,均在3db以上。
同时发现改变缝隙的长度对天线的频率影响较大,缝隙宽度的改变对天线的频率影响极小。
[关键词]微带天线双频缝隙HFSS中图分类号:TN822文献标识码:A文章编号:1671-7597(2009)1210015-02一、引言当今,微带天线在很多领域得到了广泛应用[1]。
包含了卫星通讯系统、无线局域网络,整合封包无线服务、直播卫星[2],全球卫星定位系统[3]、区域多点分配服务以及低功率的个人行动通讯设备[4]等,都朝向多任务、高速宽频的方向发展。
随着通信技术的迅速发展,已有的频段显得越来越拥挤,为了增加信道数量常常要求采用新的频段。
微带天线易于实现双频和多频工作,应用广泛[5]。
为了能够使微带天线双频工作,通常可以通过以下几种方法来实现:(1)多贴片;(2)槽加载;(3)集总元件加载。
蝶形天线[6]能够实现天线的小型化,能工作在两个谐振频率上;矩形和三角形缝隙加载天线[7]也是比较可行的方法;L.Shafai等人提出了一种孔径藕合的双槽微带天线的结构[8],这种结构的优点是:通过改变槽的尺寸、位置、数目和方位,可以调节两个或多个谐振频率;另一种较复杂的开槽天线[9]能够工作在0.9GHz和1.8GHz,同时VSWR≤2的带宽达到了20%,但VSWR多贴片和集总加载都会使天线的结构变得复杂,而槽加载作为一种简单的加载方式,可以在单层微带天线上实现双频,易于制作和调试,且容易与微波电路集成。

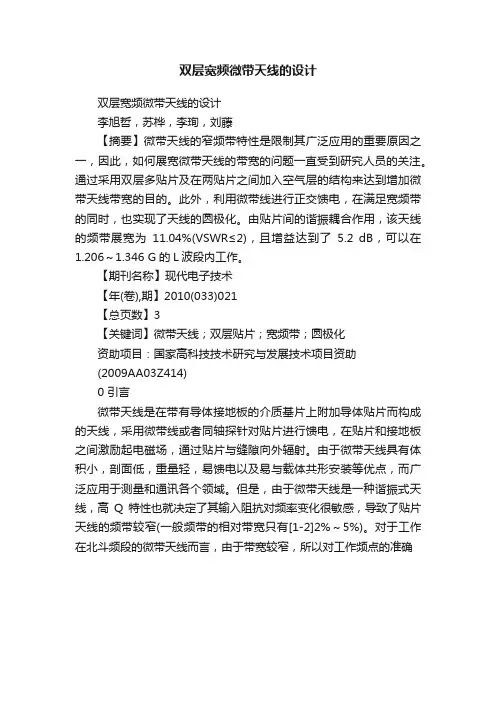

双层宽频微带天线的设计
双层宽频微带天线的设计
李旭哲,苏桦,李珣,刘藤
【摘要】微带天线的窄频带特性是限制其广泛应用的重要原因之一,因此,如何展宽微带天线的带宽的问题一直受到研究人员的关注。
通过采用双层多贴片及在两贴片之间加入空气层的结构来达到增加微带天线带宽的目的。
此外,利用微带线进行正交馈电,在满足宽频带的同时,也实现了天线的圆极化。
由贴片间的谐振耦合作用,该天线的频带展宽为11.04%(VSWR≤2),且增益达到了5.2 dB,可以在1.206~1.346 G的L波段内工作。
【期刊名称】现代电子技术
【年(卷),期】2010(033)021
【总页数】3
【关键词】微带天线;双层贴片;宽频带;圆极化
资助项目:国家高科技技术研究与发展技术项目资助
(2009AA03Z414)
0 引言
微带天线是在带有导体接地板的介质基片上附加导体贴片而构成的天线,采用微带线或者同轴探针对贴片进行馈电,在贴片和接地板之间激励起电磁场,通过贴片与缝隙向外辐射。
由于微带天线具有体积小,剖面低,重量轻,易馈电以及易与载体共形安装等优点,而广泛应用于测量和通讯各个领域。
但是,由于微带天线是一种谐振式天线,高Q特性也就决定了其输入阻抗对频率变化很敏感,导致了贴片天线的频带较窄(一般频带的相对带宽只有[1-2]2%~5%)。
对于工作在北斗频段的微带天线而言,由于带宽较窄,所以对工作频点的准确。
杭州电子科技大学
《通信天线实验》
课程实验报告
实验七 :微带缝隙天线仿真设计
微带缝隙天线仿真设计:
1.实验目的
1、了解微带缝隙天线的概念。
2、掌握MWO EM structure仿真方法。
3、掌握天线基本参数及优化设计方法。
2.实验内容
完成样例微带缝隙天线EM仿真设计。
1、创建 EM structure
2、建立 an enclosure
3、创建层
4、定义端口配置计算网格
5、观察电流密度和电场强度
6、观察smith圆图和方向图
7、执行频率扫描 (AFS)
8、将EM structure添加到原理图并仿真
3. 实验结果
(注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。
可复制、编制,期待你的好评与关注)。
_用于WLAN的双频圆极化天线的设计摘要天线作为接收和辐射电磁波的部件是无线通信系统中的一个重要的组成部分,而微带天线所具有的体积小、重量轻、易共形、剖面低、容易集成等各种特点正好符合了WLAN天线的要求,由于微带天线本身具有频带窄、高品质因数、效率低等缺点限制了它们的应用,因此工作可以实现收发一体的功能的双频带天线,就可以处理同步进行发射与接收的两个不同的频段的信号。
单极子和偶极子天线为线极化天线,如果发射端与接收端都为线极化天线,则当两者平行时接收效率最高,两者垂直时接收效率最低。
在实际应用中,若接收天线与发射天线垂直时很难接收到有用信号,故可考虑设计圆极化天线来进行替代,使发射与接收天线在任意角度都能有较好较稳定的信号传输。
普通的微带天线设计的带宽窄,因此本文通过在介质基板开缝的方式,调节两对对角缝隙的长度来实现双频圆极化,通过缝隙进行耦合馈电的方式供给天线激励,拓展了天线的带宽,并且可以在2.4GHz-2.5GHz和5.7GHz-5.85GHz两个频率之间达到指定的增益。
关键词:圆极化;双频;WLAN;微带缝隙天线AbstractThe antenna is an important component of the wireless communication system as a component for receiving and radiating electromagnetic waves,and the microstrip antenna has the characteristics of small size,light weight, easy conformality,low profile,easy integration, etc.The requirements of the antenna,due to the narrow band,high quality factor and low efficiency of the microstrip antenna itself,limit their applications.Therefore,the antenna working in the dual band can realize the function of transmitting and receiving,so that it can process synchronous transmission and reception.The signals of two different frequency bands. The monopole and dipole antennas are linearly polarized antennas.If both the transmitting end and the receiving end are linearly polarized antennas,the receiving efficiency is the highest when the two are parallel,and the receiving efficiency is the lowest when the two are vertical. In practical applications,if the receiving antenna is difficult to receive a useful signal when it is perpendicular to the transmitting antenna,it may be considered to design a circularly polarized antenna instead,so that the transmitting and receiving antennas can have better and stable signal transmission at any angle.The bandwidth of the conventional microstrip antenna design is narrow.Therefore,the double-frequency circular polarization is realized by adjusting the length of the two pairs of diagonal slits by slitting the dielectric substrate,the antenna excitation is provided by means of a slot-coupled feed,which expands the bandwidth of the antenna and achieves a specified gain between two frequencies of 2.4 GHz to 2.5 GHz and 5.7 GHz to 5.85 GHz.Key words:Circular polarization;dual frequency;WLAN;microstrip slot antenna目录第1章绪论 (1)1.1无线局域网的概述 (1)1.2选题的目的及意义 (1)1.3微带缝隙天线的发展现状 (2)1.3.1国外的发展动态 (2)1.3.2国内的发展动态 (2)第2章微带缝隙天线 (4)2.1微带缝隙天线的原理 (4)2.2缝隙天线的加载技术 (4)2.3微带天线的理论分析方法 (5)第3章微带天线技术 (7)3.1微带天线多频技术 (7)3.2微带天线产生圆极化的方式 (7)第4章天线的设计 (9)4.1介质基板及其材料的选择 (9)4.2 天线的耦合馈电 (9)4.3天线的结构 (9)第5章仿真结果分析 (14)第6章实物加工及分析 (22)6.1 天线的加工制作 (22)6.2天线的实测 (22)第7章研究展望 (24)参考文献 (24)致谢.............................................................................................................................................第1章绪论1.1无线局域网的概述计算机网络和无线通信技术的发展成熟使得无线局域网技术应运而生。

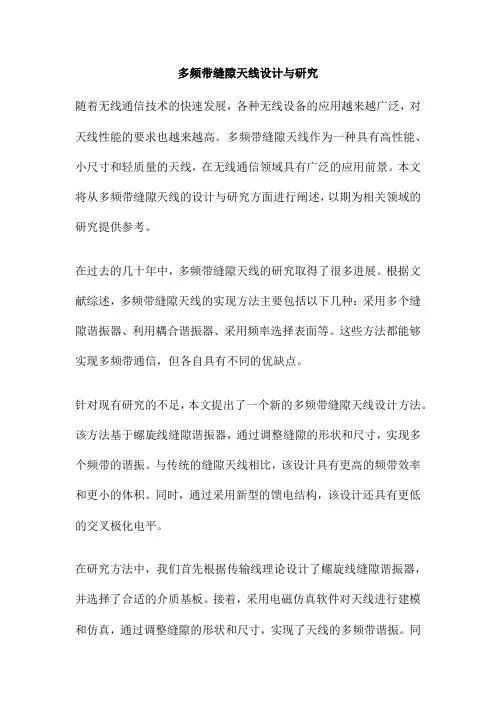

多频带缝隙天线设计与研究随着无线通信技术的快速发展,各种无线设备的应用越来越广泛,对天线性能的要求也越来越高。
多频带缝隙天线作为一种具有高性能、小尺寸和轻质量的天线,在无线通信领域具有广泛的应用前景。
本文将从多频带缝隙天线的设计与研究方面进行阐述,以期为相关领域的研究提供参考。
在过去的几十年中,多频带缝隙天线的研究取得了很多进展。
根据文献综述,多频带缝隙天线的实现方法主要包括以下几种:采用多个缝隙谐振器、利用耦合谐振器、采用频率选择表面等。
这些方法都能够实现多频带通信,但各自具有不同的优缺点。
针对现有研究的不足,本文提出了一个新的多频带缝隙天线设计方法。
该方法基于螺旋线缝隙谐振器,通过调整缝隙的形状和尺寸,实现多个频带的谐振。
与传统的缝隙天线相比,该设计具有更高的频带效率和更小的体积。
同时,通过采用新型的馈电结构,该设计还具有更低的交叉极化电平。
在研究方法中,我们首先根据传输线理论设计了螺旋线缝隙谐振器,并选择了合适的介质基板。
接着,采用电磁仿真软件对天线进行建模和仿真,通过调整缝隙的形状和尺寸,实现了天线的多频带谐振。
同时,我们还设计了新型的馈电结构,并对其性能进行了评估。
通过制作和测试,验证了该设计方法的有效性和可行性。
实验结果表明,我们所设计的多频带缝隙天线在多个频带上具有稳定的辐射性能和高增益。
与传统的缝隙天线相比,该设计具有更高的频带效率和更小的体积。
同时,采用新型的馈电结构,使得该天线的交叉极化电平较低,具有更好的极化纯度。
然而,该设计在高频段的性能受到一定限制,需要进一步改进和优化。
通过对实验结果的深入分析和讨论,我们发现多频带缝隙天线的性能受到多种因素的影响,如缝隙的形状和尺寸、介质基板的选型、馈电结构的设计等。
在未来的研究中,我们需要进一步探索这些因素对天线性能的影响规律,以实现更高性能的多频带缝隙天线设计。
我们还需要注意到多频带缝隙天线在应用中可能面临的问题。
例如,在某些特定的情况下,天线的性能可能会受到环境因素(如风、雨、地形等)的影响。

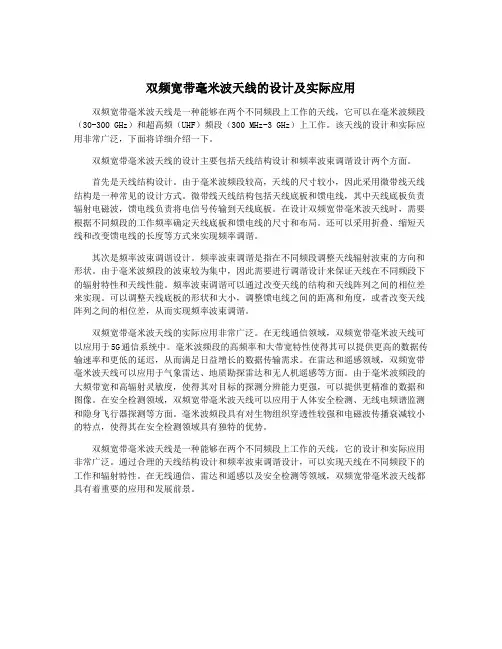

双频宽带毫米波天线的设计及实际应用双频宽带毫米波天线是一种能够在两个不同频段上工作的天线,它可以在毫米波频段(30-300 GHz)和超高频(UHF)频段(300 MHz-3 GHz)上工作。
该天线的设计和实际应用非常广泛,下面将详细介绍一下。
双频宽带毫米波天线的设计主要包括天线结构设计和频率波束调谐设计两个方面。
首先是天线结构设计。
由于毫米波频段较高,天线的尺寸较小,因此采用微带线天线结构是一种常见的设计方式。
微带线天线结构包括天线底板和馈电线,其中天线底板负责辐射电磁波,馈电线负责将电信号传输到天线底板。
在设计双频宽带毫米波天线时,需要根据不同频段的工作频率确定天线底板和馈电线的尺寸和布局。
还可以采用折叠、缩短天线和改变馈电线的长度等方式来实现频率调谐。
其次是频率波束调谐设计。
频率波束调谐是指在不同频段调整天线辐射波束的方向和形状。
由于毫米波频段的波束较为集中,因此需要进行调谐设计来保证天线在不同频段下的辐射特性和天线性能。
频率波束调谐可以通过改变天线的结构和天线阵列之间的相位差来实现。
可以调整天线底板的形状和大小,调整馈电线之间的距离和角度,或者改变天线阵列之间的相位差,从而实现频率波束调谐。
双频宽带毫米波天线的实际应用非常广泛。
在无线通信领域,双频宽带毫米波天线可以应用于5G通信系统中。
毫米波频段的高频率和大带宽特性使得其可以提供更高的数据传输速率和更低的延迟,从而满足日益增长的数据传输需求。
在雷达和遥感领域,双频宽带毫米波天线可以应用于气象雷达、地质勘探雷达和无人机遥感等方面。
由于毫米波频段的大频带宽和高辐射灵敏度,使得其对目标的探测分辨能力更强,可以提供更精准的数据和图像。
在安全检测领域,双频宽带毫米波天线可以应用于人体安全检测、无线电频谱监测和隐身飞行器探测等方面。
毫米波频段具有对生物组织穿透性较强和电磁波传播衰减较小的特点,使得其在安全检测领域具有独特的优势。
双频宽带毫米波天线是一种能够在两个不同频段上工作的天线,它的设计和实际应用非常广泛。
微带天线的设计和阻抗匹配微带天线是一种广泛应用于无线通信领域的新型天线。
它具有体积小、重量轻、易于集成等优点,因此特别适合于现代通信系统的应用。
本文将详细介绍微带天线的原理、设计思路、阻抗匹配方法以及实验验证等方面的内容。
微带天线是在介质基板上制作的一种天线。
它主要由辐射元和传输线组成,通过在介质基板上印制金属导带,形成辐射元和传输线,利用电磁波的辐射和传播特性实现天线的功能。
由于辐射元和传输线都印制在介质基板上,因此微带天线具有体积小、重量轻、易于集成等优点。
选择合适的介质基板,根据需要选择介电常数、厚度、稳定性等参数;在介质基板上印制金属导带,形成辐射元和传输线;根据设计要求,对金属导带进行形状和尺寸的调整;为提高天线的性能,需要进行阻抗匹配等调试;选取合适的材料:根据应用场景和设计要求,选择合适的介质基板和金属材料;设计形状和尺寸:根据天线设计的原理,设计合适的辐射元和传输线形状,以及其尺寸大小;考虑天线的抗干扰能力:为提高天线的性能,需要采取措施提高天线的抗干扰能力,如设置保护区、采用滤波器等。
微带天线的阻抗匹配是实现天线高效辐射的关键环节。
通常情况下,微带天线的阻抗不是纯电阻,而是具有一定的电抗分量。
为了使天线与馈线之间实现良好的阻抗匹配,通常采用以下方法:改变馈线的特性阻抗:通过调整馈线的几何形状、材料等参数,改变馈线的特性阻抗,使其与天线的阻抗相匹配;添加电阻、电容等元件:在馈线与天线之间添加适当的电阻、电容等元件,以调整天线的阻抗,实现阻抗匹配;采用分步匹配:通过在馈线与天线之间设置适当的阶梯状阻抗,逐渐接近天线的阻抗,从而实现良好的阻抗匹配。
为了验证微带天线的性能和阻抗匹配的效果,通常需要进行实验测试。
实验测试主要包括以下步骤:搭建测试平台:根据需要搭建测试平台,包括信号源、功率放大器、接收机等;连接测试平台:将微带天线与测试平台连接,确保稳定的信号传输;调整阻抗匹配:根据实验结果,对天线的阻抗匹配进行微调,以获得最佳的性能;进行测试:在不同的频率、距离等条件下进行测试,收集数据并进行分析;结果分析与讨论:根据实验数据进行分析和讨论,评估微带天线的性能和阻抗匹配的效果。
