变频器在风机、水泵上的应用

变频器在水泵应用的原理1. 引言变频器是一种用于调节电动机转速的设备，广泛应用于工业生产中的水泵系统中。

本文将介绍变频器在水泵应用中的原理。

2. 变频器的工作原理变频器通过改变输入电源的频率来调节电动机的转速，进而实现对水泵的流量和压力控制。

其工作原理主要包括以下几个方面：•电源变频：变频器将输入电源的频率从固定的工频(一般为50Hz或60Hz)转变为可调节的频率。

通过调节输出频率，可以实现对电动机转速的精确控制。

•电机控制：变频器将变频后的电源供给电动机，控制电机的运行速度。

根据不同的需求，可以实现电动机的启动、停止、正反转等控制功能。

•电流控制：变频器还负责对电动机的电流进行调节，保证电机在工作过程中的运行稳定性。

通过控制电流的大小，可以避免电机因过载而损坏。

•保护功能：变频器还具备各种保护机制，如过载保护、短路保护、温度保护等，保证电动机和系统的安全运行。

3. 变频器在水泵应用中的优势变频器在水泵应用中具有以下几个优势：•节能减排：传统的水泵系统往往采用调节阀门的方式来调节流量，但这种方式会浪费大量能源。

而通过变频器控制水泵的转速，可以根据实际需求来调节水流，实现节能减排的目的。

•保护水泵：变频器可以通过控制电流和电压的大小，使水泵在工作过程中达到最佳状态，减少水泵的磨损和故障率，延长水泵的使用寿命。

•提高控制精度：变频器可以精确地控制水泵的转速，使得水泵的流量、压力等参数可以根据实际需求进行调节，提高了水泵系统的控制精度。

•降低噪音和振动：变频器可以调整电机的转速和运行状态，减少水泵系统的噪音和振动，提升了工作环境的舒适性。

4. 变频器在水泵应用中的实际案例下面以某工业水泵系统为例，介绍变频器在水泵应用中的实际效果：•引言：该工业水泵系统用于输送高粘度液体，传统的恒速水泵无法满足其流量和压力需求。

因此，采用变频器来控制水泵的转速，以适应不同的工况。

•优势：–节能减排：变频器减少了水泵的能耗，每年节约电力达30%以上，减少了对环境的污染。

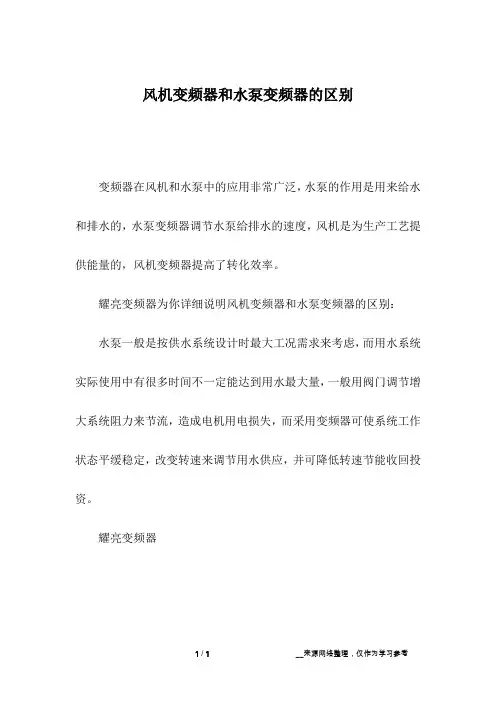

风机变频器和水泵变频器的区别
变频器在风机和水泵中的应用非常广泛，水泵的作用是用来给水和排水的，水泵变频器调节水泵给排水的速度，风机是为生产工艺提供能量的，风机变频器提高了转化效率。

耀亮变频器为你详细说明风机变频器和水泵变频器的区别：
水泵一般是按供水系统设计时最大工况需求来考虑，而用水系统实际使用中有很多时间不一定能达到用水最大量，一般用阀门调节增大系统阻力来节流，造成电机用电损失，而采用变频器可使系统工作状态平缓稳定，改变转速来调节用水供应，并可降低转速节能收回投资。

耀亮变频器
1 / 1__来源网络整理，仅作为学习参考。

变频器的原理及应用变频器是一种能够改变电源电压和频率的电子器件，它可以将固定频率的交流电进行调节，使其输出的电压和频率可以按照需求进行灵活调整。

变频器主要由整流器、滤波器、逆变器等部分组成，其作用主要是将固定频率的交流电转化为可调频率的交流电。

变频器的工作原理如下：1.变频器接收交流电源的输入，并通过整流器将交流电转化为直流电。

2.接着，滤波器对直流电进行滤波，使其脉动幅度降低，变得更加平滑。

3.逆变器将滤波后的直流电转化为可调频率的交流电。

逆变器通常采用全桥反向器电路，通过切换器将直流电转换为交流电，切换频率可以由控制电路来调节。

4.控制电路和驱动电路负责对逆变器进行控制，监测变频器的运行状态，并根据需要调节输出频率和电压。

变频器的应用十分广泛，以下是几个主要的应用领域：1.工业应用：变频器广泛应用于各种机械设备中，例如风机、水泵、压缩机等。

通过调整输出频率和电压，可以实现对设备的精准控制，提高能效和工作效率。

2.冷暖气设备：变频器可以控制空调、热泵和其他制冷设备的马达或压缩机的速度，达到节约能源、降低运行成本的目的。

3.电机驱动：在工业生产和工程建设中，各种电机驱动系统都能够通过变频器实现对电机输出频率和电压的控制，提高设备的运行效率。

4.高速列车：高速列车上的电动系统中也广泛使用变频器，通过调节电机的输出频率和电压，实现列车的平稳启动和调速控制。

5.新能源领域：变频器也被广泛应用于新能源领域，例如太阳能和风能发电系统中，通过控制变频器的输出频率和电压，实现对电力的有效调节和转换。

总结来说，变频器通过改变电源电压和频率，实现对交流电的调节和转换，具有广泛的应用领域。

它的工作原理是通过整流器、滤波器和逆变器等部分，将交流电转换为可调频率的交流电。

变频器的应用范围包括工业设备、冷暖气设备、电机驱动、高速列车和新能源等领域。

通过变频器的控制，可以实现设备的高效运行和能源的节约使用。

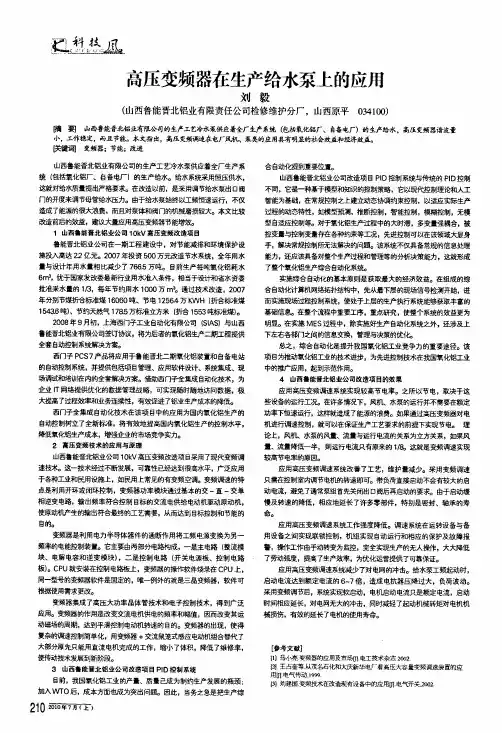

醚；塑苎凰．高压变频器在生产给水泵上的应用刘毅(山西鲁能晋北铝业有限责任公司检修维护分厂，山西原平034100)脯要】山西鲁能晋北铝业有限公司的生产x--'E冷水泵供应着全厂生产系统(包括氧化铝厂、自备电厂)的生产给本。

高压变频器谐波量小，工作稳定，而且节能。

本文指出，高压变频调速在电厂风机、泵类的应用具有明显的社会效益和经济效益。

涝蓦枣圃变频器；节能；改进山西鲁能晋北铝业有限公司的生产工艺冷水泵供应着全厂生产系统(包括氧化铝厂、自备电厂)的生产给水。

给水系统采用恒压供水，这就对给水质量提出严格要求。

在改造以前，是采用调节给水泵出口阀门的开度来调节母管给水压力。

由于给水泵始终以工频恒速运行，不仅造成了能源的很大浪费，而目对泵体和阀门的机械磨损较大。

本文比较改造前后的效益，建议大量应用高压变频器节能增效。

1山西鲁能晋北铝业公司1O kV高压变频改造项目鲁能晋北铝业公司在一期工程建设中，对节能减排和环境保护设施投入高达2．2亿元。

2007年投资500万元改造节水系统，全年用水量与设计年用水量相比减少了7665万吨。

目前生产每吨氧化铝耗水6m3，优于国家发改委最新行业用水准^条件，相当于设计和省水资委批准采水量的1／3，每年节约用水1000万m30通过技术改造，2007年分别节煤折合标准煤18060吨、节电12564万K W H【折合标准煤1543旧吨)、节约天然气178．5万标准立方米(折合1553吨标准煤)。

2008年9月初，上海西门子工业自动化有限公司(S I A S)与山西鲁能晋北铝业有限公司箨{丁_忉啵，将为后者的氧化铝生产二期工程提供全套自动控制系统解决方案。

西门子PC S7产品将应用于鲁能晋北二期氧化铝装置和自备电站的自动控制系统，并提供包括项目管理、应用软件设计、系统集成、现场调试和培训在内的全套解决方案。

借助西门子全集成自动化技术，为企业IT网络提供优化的数据管理战略，可实现随时随地访问数据，极大提高了过程效率和业务连续性，有效促进了铝业生产成本的降低。

0引言众所周知，中国是一个农业大国，但随着科技的不断发展，我们的工业发展也突飞猛进，可是正处于发展中的我们不可避免地还会遇到各种问题，比如能源的浪费就相当惊人。

相关统计数据表明，我们国家电网的全部负荷中，有关动力的负荷约占总体的60%，在动力所需负荷中异步同步电动机的负荷又占全部的85%之多。

所以，如果我们能有效地利用电动机，加强对它性能的改善，以达到根据需要控制电动机的转速、降低在运行中的消耗的目的，如此一来就可以为我们的国家节省大量的电能。

此外，我们的风机、泵等相关的电气设备也达到了全国总用量的30%［1］。

所以它们也是设法节能的主要目标。

这类机械大多采用档板、阀门等传统方法来实现物理量的控制，以致造成大量损耗。

但如果采用变频器来控制各种风机转速，那么，风机所消耗的电能就将大大降低，节电省电的效果应该十分显著。

而且变频器的生产和使用已有150年的历史，一直取得优异的效果。

在全世界，变频器都得到了广泛的应用。

1异步电动机的工作原理研究表明，我们可以通过改变电源的频率、转差率和极对率来对电动机的转速进行改变和控制。

以上方法中就改变电源的频率是目前国际上最流行也是最实用的一种方法，因为它不仅可调节的速度范围宽泛、平滑性能好，而且效率非常高，再者不管在静态还是动态其性能都很不错。

因此这种方法早已广泛应用于供水、供热、机械、石油、化工等行业中，并取得成功。

而且根据风机参数的比例定律，风量是和转速成正比例的，转速和风压的二次方根成正比例，轴功率又和转速的三次方成正比例。

在风机转速发生变化时，该风机所消耗的功率就会发生很大的变化，这也是要将变频器应用于风机的一个主要依据。

2现状分析及应用案例在我们的现实生活之中，风机的种类数不胜数，应用在各行各业，占据着举足轻重的地位。

就拿污水处理厂来说，就有许多的泵类还有风机，他们的动力电机总是一直都处于恒速运转的状态，而这种状态是极为不利的。

因为设计师在对系统进行设计的时候，往往容量会选择得较大，随之就是系统匹配不合理，发生了我们平常所说的那种“大马拉小车”的现象，加之因生产、工艺等各个方面的变化，我们就需要经常去调节气体的流量、压力还有温度等因素，进而就造成大量的资源浪费。

供热行业风机水泵变频节能改造内容提要：在工业生产中，风机和水泵是应用最为广泛的机械设备。

供热行业中，热源锅炉、换热站的主要附机设备就是风机和水泵。

其耗电量占到用电总量的80％以上，可见风机和水泵的变频改造具有很大的节能潜力。

风机和水泵都属于平方转矩类型的负载，如采用变频控制，将具有显著的的节能效果。

同时由于变频器具有高的可靠性和可控性，可以方便地和上位机、DCS 等控制系统连接，实现远控自控，提升系统的自动化程度。

所以，在供热系统中推广使用变频器具有广泛的实际意义。

关键词：供热、风机、水泵、变频、节能改造一、变频器的基本工作原理变频器的主要控制对象是三相鼠笼式异步电动机。

异步电机的同步转速为：n 0=60f/pf —电源交变频率，单位Hz ；p —电机定子磁极对数。

异步电机轴输出速度为：n=(60f/p)(1-s)s —转差率由上式可见，改变电机的供电频率即可改变电机的转速，这就是变频器调速的基本原理。

二、水泵和风机工作特性供热系统中，水泵绝大多数是离心式水泵，风机为离心式风机，二者工作特性基本相同，都属于平方转矩负载。

转速n 、流量Q 、扬程H （风机为出口压力）和轴功率N 具有如下关系：Q 1=Q 2⎪⎪⎭⎫ ⎝⎛21n n H 1=H 2221⎪⎪⎭⎫ ⎝⎛n n N 1=N 2321⎪⎪⎭⎫ ⎝⎛n n 上式表明，泵或风机的流量和其转速成正比；扬程（送风压力）和转速平方成正比；轴功率和转速立方成正比。

对于平方转矩负载而言，如果降低转速，那么其轴上消耗的功率将显著减少。

三、传统流量调节方法和变频调节的分析风机水泵传统调节方法大多采用靠改变出口阀门开度来达到调节流量的目的，这种方法的实质是通过改变管道阻力系数来影响设备的输出量，如锅炉的鼓风机、引风机的出口调节阀，循环水泵的出口调节阀，都是通过这种手段达到调节输送介质流量的目的，阀门开度减小，介质通过阀门的阻力增加，消耗掉的功率上升，在风机和水泵轴功率不变的情况下，输送介质形成的扬程和流量都将降低。

ABB变频器ACS510 应用于多泵PID恒压供水系统一、前言北京ABB电气传动系统有限公司，作为全球传动行业的龙头企业，它的产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁和隧道通风机等等。

ACS510产品系列功率范围从0.75 KW至132 KW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC(循环软启动控制)功能很方便实现恒压供水系统，无需要使用额外的PLC。

二、ABB ACS510变频器特点简介1.完美匹配风机水泵：●增强的PFC应用：最多可控制7 (1+6) 各水泵：能切换更多的泵。

●SPFC：循环软启功能：可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC。

●多点U/F曲线：可自由定义5段U/F曲线；可灵活广泛的应用。

●超越模式：应用于隧道风机的火灾模式；应用于紧急情况下。

●PID调节器：两个独立的内置PID控制器，PID1和PID2。

2.更经济：●直觉特性：噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效。

●连接性：简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3.更环保●EMC:适用于第一及第二环境的RFI滤波器为标配；不需要额外的外部滤波器。

●电抗器：变感电抗器：根据不同的负载匹配电感量，因此抑制和减少谐波，降低总谐波。

三SPFC功能概述SPFC 功能，又称循环软启动功能，内置在ACS510变频器中。

该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

下面将以1台ACS510变频器拖动3台水泵为例介绍SPFC功能在恒压供水系统中的实现。

变频器在风力发电系统中的作用现代能源问题日益突出，风力发电作为一种清洁可再生能源形式，受到了广泛的关注和应用。

风力发电系统中的关键设备之一就是变频器。

本文将重点探讨变频器在风力发电系统中的作用，并详细介绍其工作原理与优势。

1. 变频器的概念与工作原理变频器是一种用于改变交流电频率和电压的电气装置，广泛应用于各种电力系统中。

在风力发电系统中，变频器用于将风机产生的机械能转化为电能并通过电网进行输送。

其工作原理主要包括三个步骤：首先，通过变频器将风机产生的交流电转化为直流电；其次，利用逆变器将直流电转换为可变频的交流电；最后，根据需要将交流电频率与电压调整到适当的范围，然后输入到电网中。

2. 变频器在风力发电系统中的作用（1）提高电能输出效率：风力发电系统的效率受到风速的影响，而风速是时刻变化的。

变频器可以根据实时风速调整风机的转速，使其工作在最佳状态，从而提高发电效率。

（2）保护风机设备：风力发电系统中的风机设备需要长时间运行，但过高或过低的转速都会对设备造成损害。

通过变频器控制风机的转速，可以避免因过高转速而引发的破损或过低转速而导致的功率损失，延长风机的寿命。

（3）实现电网并网：变频器能够将风机产生的交流电能转换为电网所需的标准电能，实现与电网的安全并网。

它可以调整电网的频率、电压等参数，保障电网的稳定运行。

（4）提高系统的稳定性：风力发电系统的工作过程受到诸多因素的影响，如风速、气温等，这些因素会导致系统工作参数的变化。

变频器可以根据不同的工作条件进行实时调整，保持系统的稳定性和可靠性。

3. 变频器在风力发电系统中的优势（1）节能环保：变频器可以根据风速变化实时调整风机的转速，提高风力发电系统的发电效率，从而减少能源的消耗。

同时，由于风力发电是一种清洁能源形式，使用变频器可以减少对环境的污染。

（2）减少电网负荷：风力发电系统的发电量由风速决定，但电网的负荷是时刻变化的。

利用变频器控制风机的输出功率，可以实现电网负荷的平衡，降低电网供电压力。

风机变频器作用是什么风机变频器是为各类风机量身定制的一种专用型变频器。

采用变频调速控制装置，通过改变风机的转速，从而改变风机风量以适应生产工艺的需要，而且运行能耗最省，综合效益最高。

所以变频调速是高效的最佳调速方案，它可以实现风机的无级调速，并且可以方便的组成闭环控制系统、实现恒压或恒流量的控制。

风机加变频器最大的作用是调速节能，并可以实现软启动保护电机和设备启动时降低对电网的冲击，还可以对压力和流量进行精度的控制。

变频器节能主要表现在风机、水泵的应用上。

为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。

当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。

风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。

当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。

特别值得一提的是，大多数风机在使用过程中都存在大马拉小车的现象，加之因生产、工艺等方面的变化，需要经常调节气体的流量、压力、温度等；目前，许多单位仍然采用落后的调节档风板或阀门开启度的方式来调节气体的流量、压力、温度等。

这实际上是通过人为增加阻力的方式，并以浪费电能和金钱为代价来满足工艺和工况对气体流量调节的要求。

这种落后的调节方式，不仅浪费了宝贵的能源，而且调节精度差，很难满足现代化工业生产及服务等方面的要求，负面效应十分严重。

变频调速器的出现为交流调速方式带来了一场革命。

随着近十几年变频技术的不断完善、发展。

变频调速性能日趋完美，已被广泛应用于不同领域的交流调速。

为企业带来了可观的经济效益，推动了工业生产的自动化进程。

变频调速用于交流异步电机调速，其性能远远超过以往任何交、直流调速方式。

而且结构简单，调速范围宽、调速精度高、安装调试使用方便、保护功能完善、运行稳定可。
