电灯原理图
抱歉，我无法提供图片。
但是，我可以给出电灯的原理文字说明，没有重复的标题文字。
电灯原理图：
1. 电源：一个电灯电路通常由电源供电。
电源可以是电池或者电网。
2. 线路：从电源开始，电流经过一条导线进入电灯。
导线通常是金属导体，如铜线。
3. 开关：电流进入电灯之前，经过一个开关控制。
开关可以是机械的，也可以是电子的。
4. 电阻：在电流流过灯泡之前，电路中会有一个电阻。
电阻限制了电流的流动，确保电灯不会过热并烧毁。
5. 灯泡：电流通过电阻后，进入灯泡。
灯泡通常由一个金属丝（灯丝）包围着，丝状结构会发出亮光当电灯亮起。
6. 地线：为了安全起见，电灯电路通常还会有一个接地线。
接地线把电路与地面连接，以防止电流意外流到人体上导致触电。
基于以上电灯的原理图，当开关打开时，电流从电源进入电灯电路，通过电阻和灯泡，最终流回电源，使灯泡亮起。
第1篇一、项目背景随着科技的不断发展，感应吸顶灯作为一种新型照明设备，因其节能、环保、安全、舒适等特点，逐渐被广泛应用于家庭、商场、酒店、办公楼等场所。
为了确保感应吸顶灯的安装质量和使用效果，特制定本施工方案。
二、施工准备1. 施工材料（1）感应吸顶灯：根据现场实际情况选择合适的型号和规格。
（2）灯具配件：包括灯座、接线端子、吊钩、膨胀螺栓等。
（3）施工工具：电钻、扳手、螺丝刀、剥线钳、万用表等。
2. 施工人员（1）电工：具备相关资质，熟悉电气安装规范。
（2）助手：协助电工进行施工。
3. 施工现场（1）施工现场应具备良好的通风、照明条件。
（2）施工现场应设置安全警示标志，确保施工安全。
（3）施工现场应保持整洁，避免施工过程中对现场环境造成污染。
三、施工流程1. 施工前期准备（1）了解现场情况，包括建筑结构、电气系统等。
（2）根据现场情况，选择合适的感应吸顶灯型号和规格。
（3）准备施工所需材料、工具。
2. 施工步骤（1）定位：根据设计图纸，确定感应吸顶灯的安装位置。
（2）开孔：使用电钻在确定的位置开孔，孔径应略大于吊钩直径。
（3）安装吊钩：将吊钩插入孔中，调整吊钩位置，确保灯具水平。
（4）安装灯座：将灯座与吊钩连接，确保连接牢固。
（5）接线：根据现场实际情况，将感应吸顶灯的电源线与控制线连接。
（6）测试：使用万用表测试电源线和控制线，确保连接正确。
（7）固定灯具：将感应吸顶灯固定在灯座上，确保灯具水平。
（8）调试：打开电源，观察感应吸顶灯的工作状态，确保其正常工作。
3. 施工后期处理（1）清理施工现场，确保整洁。
（2）检查施工质量，确保符合相关规范要求。
（3）填写施工记录，包括施工时间、材料、人员等信息。
四、施工注意事项1. 施工过程中，应注意安全，严格遵守操作规程。
2. 确保感应吸顶灯的安装位置合理，避免影响其他设施的使用。
3. 接线时，应注意电源线和控制线的正确连接，避免短路、漏电等安全隐患。

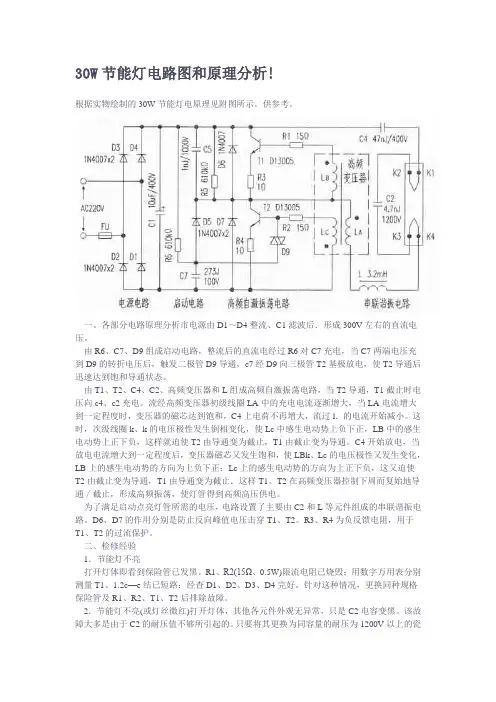

30W节能灯电路图和原理分析!根据实物绘制的30W节能灯电原理见附图所示。
供参考。
一、各部分电路原理分析市电源由D1～D4整流、C1滤波后．形成300V左右的直流电压。
由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，c7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。
由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向c4、c2充电。
流经高频变压器初级线圈LA中的充电电流逐渐增大，当LA电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过l．的电流开始减小。
这时，次级线圈k、k的电压极性发生倒相变化，使Lc中感生电动势上负下正，LB中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。
C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LBk、Lc的电压极性又发生变化，LB上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止．这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。
为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。
D6、D7的作用分别是防止反向峰值电压击穿T1、T2。
R3、R4为负反馈电阻，用于T1、T2的过流保护。
二、检修经验1．节能灯不亮打开灯体即看到保险管已发黑。
R1、R2(15Ω、0.5W)限流电阻已烧毁；用数字万用表分别测量T1、1.2c—e结已短路：经查D1、D2、D3、D4完好。
针对这种情况，更换同种规格保险管及R1、R2、T1、T2后排除故障。
2．节能灯不亮(或灯丝微红)打开灯体，其他各元件外观无异常，只是C2电容变黑。
该故障大多是由于C2的耐压值不够所引起的。
只要将其更换为同容量的耐压为1200V以上的瓷片或CBB型电容器，故障即可排除。
