acs直线电机运动控制卡函数库摘要：1.ACS 直线电机运动控制卡概述2.ACS 直线电机运动控制卡函数库的作用3.ACS 直线电机运动控制卡函数库的主要功能4.如何使用ACS 直线电机运动控制卡函数库5.ACS 直线电机运动控制卡函数库的优点与局限性正文：1.ACS 直线电机运动控制卡概述ACS 直线电机运动控制卡是一种高性能的电机控制设备，适用于直线电机的驱动和控制。

它可以实现高精度的运动控制，具有响应速度快、控制精度高、稳定性好等特点。

在工业自动化、机器人、数控机床等领域中有着广泛的应用。

2.ACS 直线电机运动控制卡函数库的作用为了方便开发者使用ACS 直线电机运动控制卡，厂家通常会提供相应的函数库。

函数库包含了一系列用于控制ACS 直线电机的函数，通过调用这些函数，开发者可以实现对直线电机的精确控制，从而简化开发过程，提高开发效率。

3.ACS 直线电机运动控制卡函数库的主要功能ACS 直线电机运动控制卡函数库主要包括以下功能：(1) 初始化和配置功能：用于初始化控制卡，设置相关参数，如电机型号、额定电流、控制方式等。

(2) 运动控制功能：提供直线电机的正向、反向、停止等控制功能。

(3) 位置控制功能：实现对直线电机的位置控制，包括定位、绝对定位、相对定位等。

(4) 速度控制功能：实现对直线电机的速度控制，包括快速移动、慢速移动等。

(5) 保护功能：对电机进行过热、过载等保护，提高系统的稳定性和可靠性。

4.如何使用ACS 直线电机运动控制卡函数库在使用ACS 直线电机运动控制卡函数库之前，需要先了解函数库的接口和函数说明。

一般来说，函数库会提供详细的API 文档，包括函数名称、功能描述、参数说明、返回值等。

开发者可以根据需要调用相应的函数，实现对直线电机的控制。

5.ACS 直线电机运动控制卡函数库的优点与局限性优点：(1) 功能丰富：提供了丰富的控制功能，满足不同应用场景的需求。

(2) 易用性高：通过调用函数库，开发者可以简化开发过程，提高开发效率。

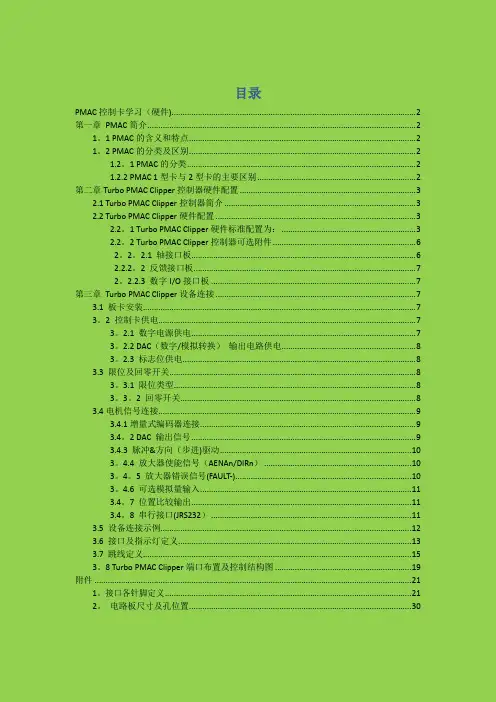

目录PMAC控制卡学习（硬件) (2)第一章PMAC简介 (2)1。

1 PMAC的含义和特点 (2)1。

2 PMAC的分类及区别 (2)1.2。

1 PMAC的分类 (2)1.2.2 PMAC 1型卡与2型卡的主要区别 (2)第二章Turbo PMAC Clipper控制器硬件配置 (3)2.1 Turbo PMAC Clipper控制器简介 (3)2.2 Turbo PMAC Clipper硬件配置 (3)2.2。

1 Turbo PMAC Clipper硬件标准配置为： (3)2.2。

2 Turbo PMAC Clipper控制器可选附件 (6)2。

2。

2.1 轴接口板 (6)2.2.2。

2 反馈接口板 (7)2。

2.2.3 数字I/O接口板 (7)第三章Turbo PMAC Clipper设备连接 (7)3.1 板卡安装 (7)3。

2 控制卡供电 (7)3。

2.1 数字电源供电 (7)3。

2.2 DAC（数字/模拟转换）输出电路供电 (8)3。

2.3 标志位供电 (8)3.3 限位及回零开关 (8)3。

3.1 限位类型 (8)3。

3。

2 回零开关 (8)3.4电机信号连接 (9)3.4.1增量式编码器连接 (9)3.4。

2 DAC 输出信号 (9)3.4.3 脉冲&方向（步进)驱动 (10)3。

4.4 放大器使能信号（AENAn/DIRn） (10)3。

4。

5 放大器错误信号(FAULT-) (10)3。

4.6 可选模拟量输入 (11)3.4。

7 位置比较输出 (11)3.4。

8 串行接口(JRS232） (11)3.5 设备连接示例 (12)3.6 接口及指示灯定义 (13)3.7 跳线定义 (15)3。

8 Turbo PMAC Clipper端口布置及控制结构图 (19)附件 (21)1。

接口各针脚定义 (21)2。

电路板尺寸及孔位置 (30)PMAC控制卡学习(硬件）第一章PMAC简介1.1PMAC的含义和特点1．PMAC的含义:PMAC是program multiple axis controller 可编程的多轴运动控制卡。

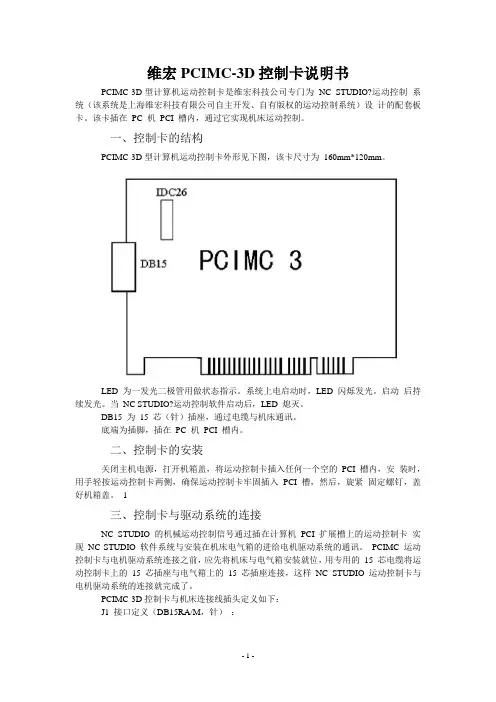

维宏PCIMC-3D 控制卡说明书PCIMC-3D 型计算机运动控制卡是维宏科技公司专门为NC STUDIO?运动控制系统（该系统是上海维宏科技有限公司自主开发、自有版权的运动控制系统）设计的配套板卡。

该卡插在PC 机PCI 槽内，通过它实现机床运动控制。

一、控制卡的结构PCIMC-3D 型计算机运动控制卡外形见下图，该卡尺寸为160mm*120mm。

LED 为一发光二极管用做状态指示。

系统上电启动时，LED 闪烁发光。

启动后持续发光。

当NC STUDIO?运动控制软件启动后，LED 熄灭。

DB15 为15 芯（针）插座，通过电缆与机床通讯。

底端为插脚，插在PC 机PCI 槽内。

二、控制卡的安装关闭主机电源，打开机箱盖，将运动控制卡插入任何一个空的PCI 槽内，安装时，用手轻按运动控制卡两侧，确保运动控制卡牢固插入PCI 槽，然后，旋紧固定螺钉，盖好机箱盖。

1三、控制卡与驱动系统的连接NC STUDIO 的机械运动控制信号通过插在计算机PCI 扩展槽上的运动控制卡实现NC STUDIO 软件系统与安装在机床电气箱的进给电机驱动系统的通讯。

PCIMC 运动控制卡与电机驱动系统连接之前，应先将机床与电气箱安装就位，用专用的15 芯电缆将运动控制卡上的15 芯插座与电气箱上的15 芯插座连接，这样NC STUDIO 运动控制卡与电机驱动系统的连接就完成了。

PCIMC-3D 控制卡与机床连接线插头定义如下：J1 接口定义（DB15RA/M，针）：四、电气接线示意图为了控制主轴电机的转速，控制卡输出三个OC 门信号,分别可控制主轴高速、中速、低速旋转。

这里要求变频器带分档控制。

如果选择DZJ-3 转接板，则电气接线更简单。

三个轴六个方向的限位都用常闭开关，并将它们串联后，一端连到XW1，另一端连到XW2；限位释放按钮（常开，按下时接通）并接到XW1 和XW2；紧停开关（常闭）两端分别连到ES1 和ES2。

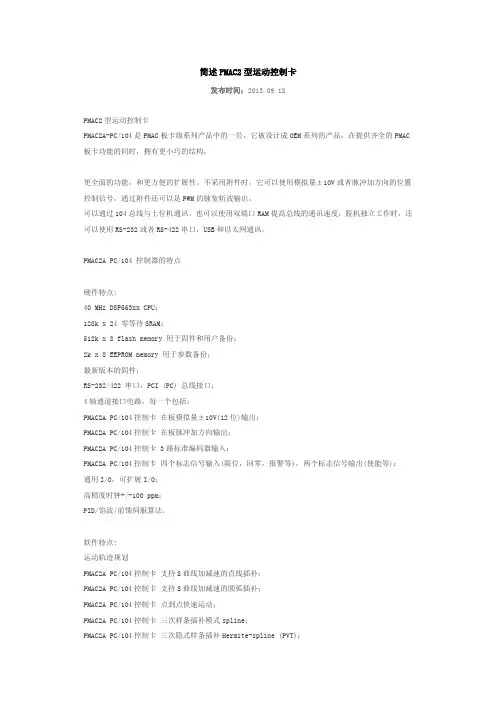

简述PMAC2型运动控制卡发布时间：2013.09.18PMAC2型运动控制卡PMAC2A-PC/104是PMAC板卡级系列产品中的一员，它被设计成OEM系列的产品，在提供齐全的PMAC 板卡功能的同时，拥有更小巧的结构，更全面的功能，和更方便的扩展性。

不采用附件时，它可以使用模拟量±10V或者脉冲加方向的位置控制信号，通过附件还可以是PWM的脉宽斩波输出。

可以通过104总线与上位机通讯，也可以使用双端口RAM提高总线的通讯速度，脱机独立工作时，还可以使用RS-232或者RS-422串口，USB和以太网通讯。

PMAC2A PC/104 控制器的特点硬件特点:40 MHz DSP563xx CPU；128k x 24 零等待SRAM；512k x 8 flash memory 用于固件和用户备份；2k x 8 EEPROM memory 用于参数备份；最新版本的固件；RS-232/422 串口，PCI (PC) 总线接口；4轴通道接口电路，每一个包括：PMAC2A PC/104控制卡在板模拟量±10V(12位)输出；PMAC2A PC/104控制卡在板脉冲加方向输出；PMAC2A PC/104控制卡 3路标准编码器输入；PMAC2A PC/104控制卡四个标志信号输入(限位，回零，报警等)，两个标志信号输出(使能等)；通用I/O，可扩展I/O；高精度时钟+/-100 ppm；PID/馅波/前馈伺服算法。

软件特点:运动轨迹规划PMAC2A PC/104控制卡支持S曲线加减速的直线插补；PMAC2A PC/104控制卡支持S曲线加减速的圆弧插补；PMAC2A PC/104控制卡点到点快速运动；PMAC2A PC/104控制卡三次样条插补模式spline；PMAC2A PC/104控制卡三次隐式样条插补Hermite-spline (PVT)；PMAC2A PC/104控制卡自动硬件捕捉/触发功能；PMAC2A PC/104控制卡交互式手动运动；PMAC2A PC/104控制卡可选择的运动提前预算lookahead。

Trio运动控制卡特性及功能说明Trio运动控制卡特性及功能说明⼀．Trio运动控制器的设计理念：Trio从1987年创⽴之初起，⼀直致⼒于运动控制器的设计研发及应⽤研究⼯作。

Trio 运动控制器的设计理念：为客户提供满⾜各类现场应⽤要求的⾼品质的运动控制器，⼆．Trio运动控制器的特性说明：1.独⽴性：Trio运动控制器从设计之初，既按照独⽴运⾏的理念为依托来设计控制器。

每⼀款控制器均可以独⽴进⾏编程，⽆需外部计算机⽽独⽴脱机运⾏。

2.可靠性：⽬前在世界上，有超过100，000台各类电机由Trio运动控制器进⾏控制运转，没有发⽣⼀例安全事故。

由Trio运动控制器组成的各个系统安全可靠的运⾏，涵盖了⼏乎⼯业⾃动化领域的各个⾏业。

3.安全性：Trio运动控制器是⼀种嵌⼊式系统，其有⾃⾝独⽴的操作系统和运⾏环境，该环境与外界彻底隔离，从原理上讲就没有遭到外界计算机病毒攻击的可能性。

4.开放性：提供⼏乎所有的各类通讯接⼝形式，可以与各类伺服驱动器、伺服电机连接，与各类计算机系统连接以及触摸屏连接等。

5.实时性：Trio运动控制器特有的嵌⼊式开发系统，可以为客户提供最底层的开发编程环境，可以为客户提供最为实时的响应特性，提⾼⽣产效率。

6.⾼精度：在脉冲（步进）⽅式控制时，可以提供最⾼2MHz的脉冲输出频率，作为伺服（模拟量）⽅式控制时，可以最⾼接收6MHz的反馈输⼊脉冲。

并且所有轴的每个伺服运算周期可到达0.25ms。

三．与台湾产的运动控制卡的功能及性能⽐较：1．控制器的结构和原理：1）台湾产各类运动控制卡原理图：图1-1 基于PC机的运动控制系统模型该图描述了⽬前市场上绝⼤多数运动控制卡的⼀个基本框图，运动控制卡作为⼀种接⼝卡插在计算机PCI插槽中，同时各个⼚商为其运动控制卡提供专⽤的各类PC系统下的驱动和接⼝程序，运动控制卡作为⼀个计算机系统与实际伺服系统的⼀个接⼝单元，实时接收来⾃计算机的指令来进⾏运动过程的处理。

机床数控系统的组成机床数控系统是现代机床的核心技术之一，它由多个组成部分构成，共同实现对机床的自动化控制和加工操作。

本文将从硬件和软件两个方面介绍机床数控系统的组成。

一、硬件组成1.主轴驱动系统：主轴驱动系统是机床数控系统的核心部分，它负责控制主轴的转速和运动方向。

主轴驱动系统通常由伺服电机、减速器、编码器等组成，通过对电机的控制，实现对主轴的精确控制。

2.进给驱动系统：进给驱动系统用于控制工件在加工过程中的运动轴向，包括直线进给轴和旋转进给轴。

直线进给轴通常由伺服电机、滚珠丝杠等组成，用于控制工件的直线运动；旋转进给轴通常由伺服电机、齿轮传动等组成，用于控制工件的旋转运动。

3.运动控制卡：运动控制卡是机床数控系统的核心控制器，它负责接收数控指令，并将其转换为电信号，通过与主轴驱动系统和进给驱动系统的配合，实现对机床的精确控制。

运动控制卡通常具备高速数据处理能力和多个输入输出接口，以满足机床复杂加工过程的控制需求。

4.传感器：传感器是机床数控系统的重要组成部分，用于实时监测机床的运行状态和工件加工过程中的各种参数。

常见的传感器包括位置传感器、力传感器、温度传感器等，它们通过与运动控制卡的连接，将采集到的数据反馈给数控系统，以实现对机床的自动化调节和控制。

5.人机界面：人机界面是机床数控系统与操作人员之间的交互界面，用于输入加工参数、监视加工过程和显示加工结果等。

人机界面通常由触摸屏、键盘、显示器等组成，操作人员可以通过它们与数控系统进行交互，并实时了解机床的工作状态。

二、软件组成1.数控系统软件：数控系统软件是机床数控系统的核心程序，它负责解释和执行数控指令，控制机床的运动和加工过程。

数控系统软件通常由操作系统、驱动程序、插补算法等组成，它们共同实现对机床的高精度控制和加工操作。

2.加工程序：加工程序是机床数控系统的另一重要组成部分，它是由一系列数控指令组成的程序，用于描述工件的加工路径和加工过程。

acs直线电机运动控制卡函数库ACS直线电机运动控制卡是用于控制直线电机的控制卡。

直线电机是一种特殊的电机，它与传统的转动电机不同，能够直接将电能转化为直线运动。

ACS直线电机运动控制卡函数库则是用于控制ACS直线电机运动的函数库。

ACS直线电机运动控制卡函数库通常提供了一系列函数，用于控制直线电机的运动、速度和位置。

以下是一些常见的函数及其功能：1. 初始化函数：该函数用于初始化ACS直线电机运动控制卡，包括设置通信参数、初始化硬件等。

通常在程序开始时调用该函数。

2. 运动函数：该函数用于控制直线电机的运动，包括启动运动、停止运动、变换运动方向等。

用户可以根据需要调用该函数来实现不同的运动控制。

3. 速度函数：该函数用于设置直线电机的运动速度，用户可以通过该函数设置直线电机的运动速度，实现不同的运动要求。

4. 位置函数：该函数用于设置直线电机的目标位置，用户可以通过该函数设置直线电机的目标位置，然后控制直线电机运动到目标位置。

5. 状态函数：该函数用于获取直线电机的当前状态，如当前位置、当前速度等。

用户可以通过该函数获取直线电机的状态信息，进行相应的控制和判断。

6. 回零函数：该函数用于将直线电机回到初始位置，通常是将直线电机移动到机械限位器所在的位置。

用户可以通过该函数实现直线电机的回零操作。

7. 报警函数：该函数用于检测直线电机的报警状态，当直线电机发生故障或异常时，可以通过该函数获取报警信息，进行相应的处理。

以上是一些常见的ACS直线电机运动控制卡函数库中的函数及其功能，通过调用这些函数，可以实现对直线电机的控制和运动。

在实际应用中，用户可以根据具体的需求，结合这些函数的功能，编写相应的控制程序，实现对直线电机的精确控制。

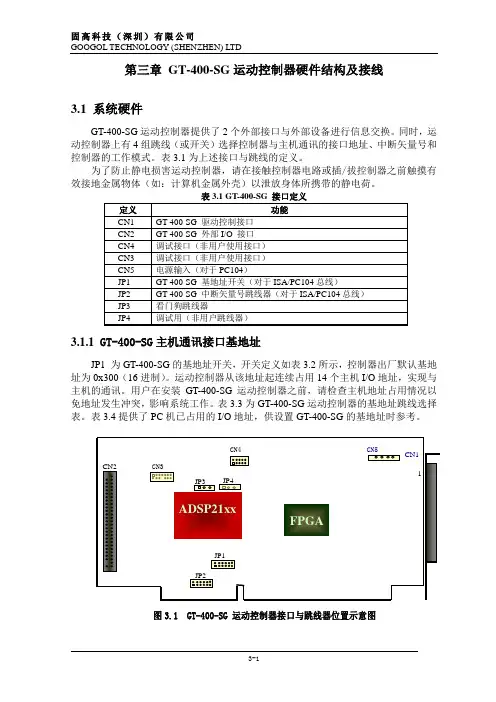

第三章GT-400-SG运动控制器硬件结构及接线3.1 系统硬件GT-400-SG运动控制器提供了2个外部接口与外部设备进行信息交换。

同时，运动控制器上有4组跳线（或开关）选择控制器与主机通讯的接口地址、中断矢量号和控制器的工作模式。

表3.1为上述接口与跳线的定义。

为了防止静电损害运动控制器，请在接触控制器电路或插/拔控制器之前触摸有效接地金属物体（如：计算机金属外壳）以泄放身体所携带的静电荷。

表3.1 GT-400-SG 接口定义3.1.1 GT-400-SG主机通讯接口基地址JP1 为GT-400-SG的基地址开关，开关定义如表3.2所示，控制器出厂默认基地址为0x300（16进制）。

运动控制器从该地址起连续占用14个主机I/O地址，实现与主机的通讯。

用户在安装GT-400-SG运动控制器之前，请检查主机地址占用情况以免地址发生冲突，影响系统工作。

表3.3为GT-400-SG运动控制器的基地址跳线选择表。

表3.4提供了PC机已占用的I/O地址，供设置GT-400-SG的基地址时参考。

图3.1 GT-400-SG 运动控制器接口与跳线器位置示意图表3.2 JP1基地址开关默认定义表3.4 PC 机已占用地址表3.1.2主机中断矢量运动控制器提供时间中断和事件中断信号，供主机使用。

JP2 为GT-400-SG 运动控制器中断矢量跳线器。

跳线器的跳针定义如表3.5所示。

GT-400-SG 设置的默认中断矢量号为IRQ10。

表3.5 主机中断矢量跳线定义3.1.3 其它跳线定义运动控制器提供看门狗实时监视其工作状态。

JP3 为看门狗跳线选择器。

用户通过跳线设置使看门狗有效后，当控制器死机时，看门狗在延时一段时间后自动使控制器复位。

默认设置时，看门狗无效。

JP4为控制器调试跳线选择器，出厂时已设定，用户不得更改跳线。

1 2 3关闭看门狗(默认) 1 2 3JP4(默认):913.2 GT-400-SG 运动控制器接口GT-400-SG运动控制器需与接口端子板等附件配套使用，图3.2是它与这些附件的连接图。

运动控制卡的使用流程介绍1. 硬件准备在开始使用运动控制卡之前，您需要做好以下准备工作： - 确定您需要控制的设备和运动轴数目 - 获得合适的运动控制卡及其相关配件 - 确定连接设备的接口类型（如PCI、PCIe、USB等） - 预留足够的空间和电源供给运动控制卡使用2. 安装运动控制卡硬件按照运动控制卡的说明书，将运动控制卡安装在计算机的合适插槽上，并连接电源和相关设备。

确保连接正确稳固，避免因连接不良导致的控制异常。

3. 安装相应控制软件根据您所选择的运动控制卡品牌和型号，从官方网站下载并安装相应的控制软件。

大部分运动控制卡供应商都会提供免费的控制软件，您可根据自己的需求进行选择。

4. 设置运动参数在控制软件中，您需要设置运动控制卡的相关参数，以适配您要控制的设备。

这些参数可能包括运动轴的数量、步进电机的分辨率、速度、加速度等。

根据设备的具体要求，进行相应的设置以确保正常的运动控制。

5. 编写控制程序在控制软件中，一般都提供了编程接口或指令集，您可以利用这些接口编写控制程序，实现对设备的精确控制。

编写控制程序时，需要根据设备的运动方式、控制逻辑和所需功能进行选择和编程。

6. 载入运动参数在控制软件中，一般会提供参数文件管理功能，您可以通过载入预设的参数文件，快速设置好运动控制卡的参数，节省设置时间和避免错误设置。

7. 联机测试完成控制程序的编写和参数的设置后，需要进行联机测试，以确保控制程序和硬件设备的正常工作。

在测试中，可以模拟实际操作情况，检查控制程序和设备的相互配合情况，并对参数进行微调，以确保最佳的运动控制效果。

8. 实际应用在联机测试通过后，您可以将控制程序和参数应用到实际的工作环境中，开始使用运动控制卡进行精确的设备控制。

在应用过程中，需要密切关注设备的运动状态和控制程序的运行情况，并根据需要进行调整和优化。

9. 系统维护运动控制卡的正常工作需要维护和保养，您需要定期检查硬件连接的稳固性，确保电源供给正常，清理运动控制卡和相关设备的灰尘和污垢，以确保长期稳定和可靠的控制性能。

1.PMAC卡-简介和预备知识PMAC卡是功能非常强大的运动控制卡，但是网上PMAC的教程很少，仅有的几个教程还是官网培训教程，罗列概念和记流水账，最不喜欢这样的教程。

自己学习PMAC卡的时候走了许多弯路，刚好找完工作就写一下PMAC的相关教程，看完整个系列的教程，相信对于PMAC的使用是没有问题的，主要分为以下几个模块：1.简介和预备知识2.PMAC硬件3.PMAC下位机编程4.PMAC上位机编程PMAC简介PMAC基本上算是自动控制行业中功能最强大的运动控制卡了，虽然价格不菲，但是使用及其方便，功能也极其强大，怎么强大自己去搜啦，这是官网链接。

PMAC是一系列控制卡的简称，常用的有PMAC1、PMAC2、Turbo PMAC1、 Turbo PMAC2、UMAC、Clipper等，基本功能和使用方法是一样的，这里我使用的是Turbo PMAC1控制卡。

在国内PMAC有多家代理，笔者固定联系的是苏州均信，维修的话有北京泰道公司，北京泰道公司的官方QQ群号为190220668 ，在群里面可以提问，有各路大神和官方人员解答疑问，群共享里面也有许多资料供学习。

运动控制基础“工欲善其事，必先利其器”，在本文中还是先说一下运动控制相关理论，这里只是一些基本概念，深入了解还是要自行查看相关资料。

定义：在复杂条件下将预定的控制方案、规划指令转变成期望的机械运动，实现机械运动精确的位置控制、速度控制、加速度(转矩)的控制。

最简单的运动控制系统我们考虑一个最简单的控制卡-驱动器-电机反馈运动控制系统控制器：根据要求的参考输入信号（如位移、速度、力等），产生相应的控制信号，这里对应PMAC控制卡。

执行机构：根据运动控制器发出的控制信号，产生操作量，作用在被控对象上，带动被控对象产生相应的运动。

运动控制中执行机构通常由电机及其驱动器组成的，其中驱动器提供电机功率，使得电机做旋转或直线运动。

被控对象：将被操纵的机器设备称为被控对象。

运动控制器种类简单介绍运动控制器主要用于机械设备的各种运动控制场合，包括位移、速度、高度、角度、加速度等，在机器人、半导体设备、激光设备等诸多行业有着广泛应用，是目前高端制造设备中主要的运动控制解决方案。

按应用原理来区分，运动控制器种类包括单片机、plc、运动控制卡、软plc等。

单片机单片机又称单片微控制器，是把一个计算机系统集成在一张芯片上，以这个芯片作为运动控制核心和控制器。

单片机运算速度较慢、精度低、成本也低，主要适合初学者使用，可以用在一些低速运行，或者对轨迹要求不高的场合。

PLCPLC又称可编程逻辑控制器，它具有微型处理器，是专门用于工业环境中实现自动化控制的一种数字运算系统。

PLC是在单片机的基础上开发的，单片机组合上外围电路、元器件、软件程序之后，就是一个可编程逻辑控制器了。

它可以随时将控制指令进行存储及执行，具有逻辑控制，时序控制、模拟控制、多端通信等功能，相当于一台紧凑型的电脑主机。

运动控制卡运动控制卡是基于电脑的上位控制单元，利用高性能处理器及大规模可编程器件实现多个伺服电机的多轴协调控制，是一种高性能的电机运动控制器。

运动控制卡具有脉冲输出、脉冲计数、数字输入、数字输出、D/A输出等功能，并且拓展性强，二次编程方便，非常适合当下新型数控系统的柔性化环境。

软PLC软PLC即软件PLC技术，是一种基于PC机开发的控制系统，利用软件技术，将工业PC机转换成功能更丰富的PLC控制器。

软PLC相比传统PLC功能更丰富，拓展性更好，同时开放性更强，技术升级也更快。

软PLC技术要求高，并且通常需要搭配工业PC捆绑销售，因此售价昂贵，供应方主要为德国倍福等外资企业，目前在汽车制造等高端制造行业应用较多。

acs直线电机运动控制卡函数库摘要：一、引言1.直线电机运动控制卡介绍2.ACS直线电机运动控制卡特点二、ACS直线电机运动控制卡函数库概述1.函数库的组成与功能2.函数库的优势与特点三、ACS直线电机运动控制卡函数库应用实例1.运动控制卡的安装与配置2.函数库的使用方法与步骤3.实际应用案例分析四、结论1.ACS直线电机运动控制卡函数库的价值2.对未来发展的展望正文：一、引言直线电机运动控制卡是控制直线电机运动的核心设备，广泛应用于工业自动化、智能交通、物流传输等领域。

其中，ACS直线电机运动控制卡凭借其高性能、易用性等特点，受到了众多用户的青睐。

本文将对ACS直线电机运动控制卡的函数库进行详细介绍。

二、ACS直线电机运动控制卡函数库概述ACS直线电机运动控制卡函数库是一套为实现对直线电机的精确控制而设计的软件库。

它由一批具有特定功能的函数组成，用户可以通过调用这些函数实现对直线电机的运动控制。

其主要功能包括：1.直线电机驱动器的配置与控制：通过调用相关函数，用户可以实现对直线电机驱动器的参数配置、状态监测以及运行控制等功能。

2.运动控制算法实现：函数库提供了丰富的运动控制算法，如S型速度曲线、梯形速度曲线等，用户可以根据实际需求选择合适的算法进行优化。

3.故障诊断与保护：函数库具备自监测功能，能够实时监测直线电机的运行状态，并在发生故障时进行预警或保护。

4.数据记录与通信：函数库支持与上位机进行数据通信，实时传输直线电机的运行数据，方便用户进行分析和优化。

三、ACS直线电机运动控制卡函数库应用实例为了更好地展示ACS直线电机运动控制卡函数库的具体应用，以下将介绍一个实际案例：某智能工厂的物料传输系统。

该系统采用ACS直线电机运动控制卡进行控制，通过调用函数库实现对物料传输的精准控制。

1.运动控制卡的安装与配置：首先，根据工厂的实际布局，选择合适的ACS直线电机运动控制卡进行安装。

然后，通过调用函数库中的相关函数，对运动控制卡进行参数配置，确保其能够适应物料传输系统的需求。

COMIZOA运动控制卡的介绍一．COMIZOA运动控制卡的主要功能．１．脉冲输出速度0.1~6.55Ｍpps２．支持梯形和S形曲线加减速３．支持2－4轴的直线插补和样条插补４．支持任意两轴间的圆弧插补５．支持三轴间的螺旋插补６．13种回零方式７．可在运动过程中改变位置和速度８．支持多种连续操作９．支持多种外部开关操作10. 位置锁存和位置比较触发输出11. 多轴可同时开始和同时停止运动12. 支持多卡同步13. 带隔离通用I/O信号14. 通用和专用运动控制端子板（三菱／安川／三星）可供选择●支持WINDOWS98/ME/2000/XP●支持COMI-XMaster工具软件●支持COMI-MotionBuilder工具软件●有C/C++/VB/Labview/Delphi库函数●有大量的例程源代码二．COMIZOA运动控制卡的MOTION信号●每一轴都有以下MOTION I/O信号,所有信号都有2500Vrms光隔●指令脉冲输出管脚:OUT & DIR●增量式编码器信号输入管脚: EA & EB●编码器索引信号输入管脚:EZ●机械限位/ 开关信号输入管脚:±EL, SD/PCS, ORG●伺服驱动器接口I/O管脚:SVON,RDY,INP,ALM,ERC●位置锁存信号输入管脚:LTC●位置比较输出管脚:CMP●手轮脉冲信号输入管脚:PA & PB●多轴同启同停信号I/O管脚:STA & STP三．COMIZOA 运动控制卡分为PCI和CompactPCI 两种总线规格1．COMIZOA PCI 高阶运动控制卡系列COMI-LX502，COMI-LX504，COMI-LX504A，COMI-LX508，COMI-LX534◆ COMI-LX502：2轴运动控制卡，除了螺旋插补外符合以上全部主要功能带3路隔离DI / 3路隔离DI通用IO信号◆ COMI-LX504：4轴运动控制卡，符合以上全部主要功能带6路隔离DI / 6路隔离DI通用IO信号◆ COMI-LX504A：4轴运动控制卡，符合以上全部主要功能带6路隔离DI / 6路隔离DI通用IO信号与COMI-LX504比，它的位置比较输出速率可达40KHz◆ COMI-LX508：8轴运动控制卡，符合以上全部主要功能带12路隔离DI / 12路隔离DI通用IO信号◆ COMI-LX534：支持TM系列模块扩展功能的4轴运动控制卡与以上运动控制卡相比，不含位置锁存和位置比较触发输出功能，不带螺旋插补功能本身不含通用DIO，需带TM模块来扩展，COMI-LX534与各TM模块构成的复合运动控制卡如下：＊COMI-LX534 + COMI-TM532：6轴运动控制卡不含位置锁存和位置比较触发输出功能，不带螺旋插补功能其它主要功能全部具备本身不含通用DIO，需带TM模块来扩展，＊COMI-LX534 + COMI-TM534：8轴运动控制卡不含位置锁存和位置比较触发输出功能，不带螺旋插补功能其它主要功能全部具备本身不含通用DIO，需带TM模块来扩展＊COMI-LX534 + COMI-TM402：4轴运动控制卡不含位置锁存和位置比较触发输出功能，不带螺旋插补功能其它主要功能全部具备带32通道隔离DO＊COMI-LX534 + COMI-TM403：4轴运动控制卡不含位置锁存和位置比较触发输出功能，不带螺旋插补功能其它主要功能全部具备带32通道隔离DI＊COMI-LX534 + COMI-TM404：4轴运动控制卡不含位置锁存和位置比较触发输出功能，不带螺旋插补功能其它主要功能全部具备带16通道隔离DI & 16通道隔离DO2．COMIZOA CompactPCI 高阶运动控制卡COMI-CLX502，COMI-CLX504，COMI-ST502◆COMI-CLX502：2轴CompactPCI 高阶运动控制卡，除了螺旋插补外符合以上全部主要功能带3路隔离DI / 3路隔离DI通用IO信号◆COMI-CLX504：4轴CompactPCI 高阶运动控制卡，符合以上全部主要功能带6路隔离DI / 6路隔离DI通用IO信号◆COMI-ST502：4轴CompactPCI 高阶运动控制卡，不支持螺旋和样条插补，不支持位置比较触发输出不支持多卡同步功能除以上几点外符合其它全部主要功能带16路DI / 16路DO通用IO信号。
