三极管的检测方法与经验三极管是一种常用的电子器件，被广泛应用于电子电路中。
为了确保三极管的正常工作，我们需要对其进行检测。
以下将介绍三极管的检测方法与经验：一、外观检测方法：1.观察引脚：三极管一般有三个引脚，分别是基极（B）、发射极（E）和集电极（C）。
我们需要检查这些引脚是否完好无损，无断裂、弯曲等现象。
2.观察外壳：观察三极管的外壳是否有明显的损坏或变形。
如果外壳被烧焦或者熔化，很可能是因为三极管工作时发生了过热。
3.检查标记：三极管的标记通常会在外壳上或者引脚上，我们需要核对标记与规格书上的对应关系。
二、直流参数检测方法：1. 测量极间电阻：使用万用表的电阻档，分别测量基极与发射极之间的电阻（Rbe）和基极与集电极之间的电阻（Rbc）。
通常来说，Rbe应当大于Rbc。
2.测量电流放大倍数：将三极管与电源、电阻连接成一个简单的放大电路。
通过变化输入电压并测量相关的电流，可以计算出三极管的电流放大倍数（β）。
一般来说，β的值应该在规格书提供的范围内。
3. 测量饱和电压：通过各引脚电压差，可以测量三极管的饱和电压（Vce(sat)）。
根据规格书的要求进行判断。
4. 测量截止电流：将三极管与电源、电阻连接成一个简单的截止电路。
通过测量截止电流（Icutoff）来判断三极管的工作状态。
截止电流应当接近于零。
三、交流参数检测方法：1.测量输入电阻：在交流放大电路中，测量输入电阻可以用万用表的电阻档进行。
输入电阻的值应当在规格书提供的范围内。
2.测量输出电阻：在交流放大电路中，测量输出电阻可以通过变化输出电压并测量相关的电流，来计算输出电阻的值。
3.测量频率响应：通过输入不同频率的信号并测量输出信号的幅度，可以得到三极管的频率响应特性。
一般来说，三极管应当保持线性放大，即输出信号的幅度与输入信号的幅度成正比。
四、常见问题与经验：1.三极管引脚错误：在使用三极管时，经常会出现引脚接错的情况。
此时，应对三极管重新进行引脚标记，并按照正确的引脚连接。
晶体三极管的识别和检测晶体三极管又称半导体三极管，简称晶体管或三极管。
在三极管内，有两种载流子：电子与空穴，它们同时参与导电，故晶体三极管又称为双极型晶体三极管，它的基本功能是具有电流放大作用。
一、结构NPN和PNP型两类三极管的结构如图。
它有两个PN结（分别称为发射结和集电结），三个区（分别称为发射区、基区和集电区），从三个区域引出三个电极（分别称为发射极e、基极b和集电极c）。
发射极的箭头方向代表发射结正向导通时的电流的实际流向。
为了保证三极管具有良好的电流放大作用，在制造三极管的工艺过程中，必须作到：①使发射区的掺杂浓度最高，以有效地发射载流子；②使基区掺杂浓度最小，且区最薄，以有效地传输载流子；③使集电区面积最大，且掺杂浓度小于发射区，以有效地收集载流子。
半导体三极管亦称双极型晶体管，其种类非常多。
按照结构工艺分类，有PNP和NPN型；按照制造材料分类，有锗管和硅管；按照工作频率分类，有低频管和高频管；一般低频管用以处理频率在3MHz以下的电路中，高频管的工作频率可以达到几百兆赫。
按照允许耗散的功率大小分类，有小功率管和大功率管；一般小功率管的额定功耗在1W以下，而大功率管的额定功耗可达几十瓦以上。
1、共射电流放大系数β：β值一般在20～200，它是表征三极管电流放大作用的最主要的参数。
2、反向击穿电压值U(BR)CEO ：指基极开路时加在c、e两端电压的最大允许值，一般为几十伏，高压大功率管可达千伏以上。
3、最大集电极电流I CM ：指由于三极管集电极电流I C过大使β值下降到规定允许值时的电流（一般指β值下降到2/3正常值时的I C值）。
实际管子在工作时超过I CM 并不一定损坏，但管子的性能将变差。
4、最大管耗P CM ：指根据三极管允许的最高结温而定出的集电结最大允许耗散功率。
在实际工作中三极管的I C与U CE的乘积要小于P CM值，反之则可能烧坏管子。
5、穿透电流I CEO：指在三极管基极电流I B=0时，流过集电极的电流I C。

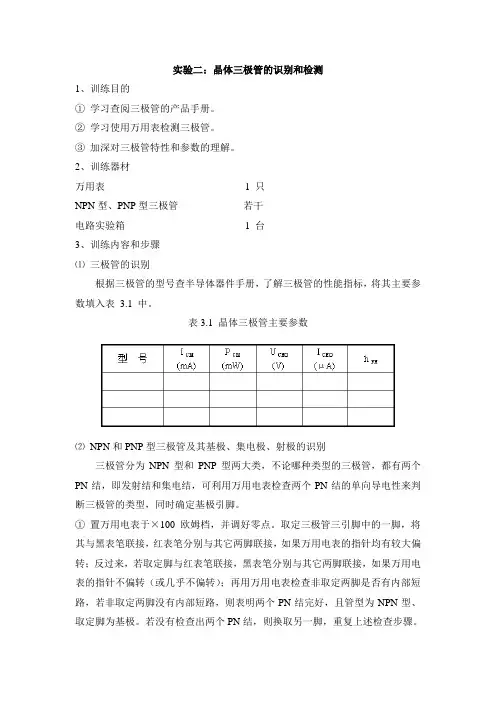

实验二：晶体三极管的识别和检测1、训练目的①学习查阅三极管的产品手册。
②学习使用万用表检测三极管。
③加深对三极管特性和参数的理解。
2、训练器材万用表 1 只NPN型、PNP型三极管若干电路实验箱 1 台3、训练内容和步骤⑴三极管的识别根据三极管的型号查半导体器件手册，了解三极管的性能指标，将其主要参数填入表3.1 中。
表3.1 晶体三极管主要参数⑵NPN和PNP型三极管及其基极、集电极、射极的识别三极管分为NPN型和PNP型两大类，不论哪种类型的三极管，都有两个PN结，即发射结和集电结，可利用万用电表检查两个PN结的单向导电性来判断三极管的类型，同时确定基极引脚。
①置万用电表于×100 欧姆档，并调好零点。
取定三极管三引脚中的一脚，将其与黑表笔联接，红表笔分别与其它两脚联接，如果万用电表的指针均有较大偏转；反过来，若取定脚与红表笔联接，黑表笔分别与其它两脚联接，如果万用电表的指针不偏转（或几乎不偏转）；再用万用电表检查非取定两脚是否有内部短路，若非取定两脚没有内部短路，则表明两个PN结完好，且管型为NPN型、取定脚为基极。
若没有检查出两个PN结，则换取另一脚，重复上述检查步骤。
②找出基极后，另两脚哪一脚为射极，哪一脚为集电极，需进一步判断。
在极性不明的两脚中任取一脚，将其与黑表笔联接，另一脚与红表笔相联（手指不要与该引脚和表笔接触），此时万用电表的指针不偏转（或几乎不偏转），其后用手指接触基极与黑表笔，此时若表头指针发生偏转；对调表笔再测一次，对指针偏转较大的一次而言，与黑表笔相联的引脚为集电极、另一脚为发射极，如图 3.1 所示。
在图 3.1 (a) 中，三极管处在放大状态，通过人体电阻给基极一个偏置电流，放大后产生一个较大的集电极电流，指针偏转较大；在图 3.1 (b)三极管的基－射PN结反偏，而基－集PN结处在正向偏置，基极仍有电流，但三极管没有放大作用，指针偏转较小。
PNP型三极管的检查与此类似，可类推。
如何测量三极管的好坏要测量三极管的好坏，可以通过以下几种方法进行测试:1.使用万用表进行基本测试:首先，将万用表调至电阻测量档位，并确保三极管处于断电状态。
然后，分别将三极管的基、发射器和集电器引脚连接到万用表的探针上。
测量三极管的各个引脚之间的电阻值，并与三极管参数手册中给出的标准值进行比较。
如果测量到的电阻值与标准值相差较大，则可能表示三极管出现了问题。
2.使用测试仪器进行功率放大测试:这种测试方法需要使用一个功率信号发生器，一个负载电阻和一个示波器。
首先，将功率信号发生器的信号源与三极管的基极接触，并将功率信号发生器的负载连接到三极管的集电极上。
然后，将示波器的探头分别接到三极管的基、发射极和集电极上。
接下来，通过改变功率信号发生器的输出信号频率和电平，可以观察到三极管放大的波形。
如果波形失真或幅度不正常，可能意味着三极管出现了问题。
3.使用电源和负载进行工作状态测试:将三极管正确连接到电源和负载电阻上，确保电源的电压和电流符合三极管的工作要求。
然后，通过观察三极管的工作状态来判断其好坏。
正常工作的三极管在工作时会有明显的电流和电压变化，而坏掉的三极管可能几乎没有变化或电流和电压不稳定。
4.进行信号放大测试:这项测试需要使用一个信号源、一个负载电阻和一个示波器。
首先，将信号源的信号线与三极管的基极接触，并将负载电阻连接到三极管的集电极上。
然后，通过改变信号源的频率和幅度，观察示波器上的输出信号波形。
正常的三极管应该能够放大和传输输入信号，如果波形失真或幅度不正常，可能表示三极管出现了问题。
需要注意的是，在测试三极管之前，确保正确连接引脚，并了解三极管的工作电压和电流范围，以避免对测试仪器造成损坏。
此外，还应该参考三极管的参数手册，以了解其特定的测试方法和标准值。
总结起来，测量三极管的好坏可以通过万用表测试电阻、使用测试仪器进行功率放大测试、通过电源和负载测试工作状态和进行信号放大测试等方法进行。
