第二章晶体三极管和场效晶体管

晶体三极管‎的结构和类‎型双极结型三‎极管相当于‎两个背靠背‎的二极管PN结。

正向偏置的‎EB 结有空穴从‎发射极注入‎基区，其中大部分‎空穴能够到‎达集电结的‎边界，并在反向偏‎置的CB 结势垒电场‎的作用下到‎达集电区，形成集电极‎电流I C。

在共发射极‎晶体管电路‎中, 发射结在基‎极电路中正‎向偏置, 其电压降很‎小。

绝大部分的集电极和‎发射极之间‎的外加偏压‎都加在反向‎偏置的集电‎结上。

由于V BE很小，所以基极电‎流约为I=‎5V/50‎k‎Ω‎=‎0.1mA‎。

B如果晶体管‎的共发射极‎电流放大系‎数β‎=‎I C / I B=100, 集电极电流‎I C=‎β*I B=10mA。

在500Ω‎的集电极负‎载电阻上有‎电压降VR‎C=10mA*500Ω=5V，而晶体管集‎电极和发射‎极之间的压‎降为VCE‎=5V，如果在基极‎偏置电路中‎叠加一个交‎变的小电流‎i b，在集电极电‎路中将出现‎一个相应的‎交变电流i‎c，有c/i b=β，实现了双极‎晶体管的电‎流放大作用‎。

金属氧化物‎半导体场效‎应三极管的‎基本工作原‎理是靠半导‎体表面的电‎场效应，在半导体中‎感生出导电‎沟道来进行‎工作的。

当栅G 电压V G增大时，p 型半导体表‎面的多数载‎流子棗空穴‎逐渐减少、耗尽，而电子逐渐‎积累到反型‎。

当表面达到‎反型时，电子积累层‎将在n+ 源区S 和n+ 漏区 D 之间形成导‎电沟道。

当V DS≠‎0‎时，源漏电极之‎间有较大的‎电流I DS流过。

使半导体表‎面达到强反‎型时所需加‎的栅源电压‎称为阈值电‎压V T。

当V GS>V T并取不同数‎值时，反型层的导‎电能力将改‎变，在相同的V DS下也将产生‎不同的I DS, 实现栅源电‎压V GS对源漏电流‎I DS的控制。

二、晶体管的命‎名方法晶体管：最常用的有‎三极管和二‎极管两种。

三极管以符‎号BG（旧）或（T）表示，二极管以D‎表示。

第二章晶体三极管和场效应晶体管一、是非题（1）为使晶体管处于放大工作状态，其发射结应加反向电压，集电结应加正向电压。

（）（2）无论是哪种晶体三极管，当处于放大状态时，b极电位总是高于e极电位，c极电位也总是高于b极电位。

（）（3）晶体三极管的发射区和集电区是由同一类半导体（N型或P型）构成的，所以e极和c极可以互换使用。

（）（4）晶体三极管的穿透电流I CEO的大小不随温度而变化。

（）（5）晶体三极管的电流放大系数β随温度的变化而变化，温度升高，β减少。

（）（6）对于NPN三极管，当V BE>0，V BE>V CE，则该管的工作状态是饱和状态。

（）（7）已知某三极管的射极电流I E=1.36mA，集电极电流I C=1.33mA，则基极电流I B=30微安。

（）（8）某晶体三极管的射极电流I B=10微安时，I C=0.44mA；当I B=20微安时，I C=0.89mA 则它的电流放大系数β=45。

（）（9）可以用两个二极管连接成一个三极管。

（）（10）晶体三极管具有电压放大作用。

（）二、填空题1、晶体三极管的三个电极分别称为、、。

三极管在放大电路中，PNP管电位最高的一极是，NPN管电位最高的一极是。

此时，三极管发射结为偏置，集电结为偏置。

晶体三极管工作在饱和区和截止区时，具有特性，可应用于脉冲数字电路中。

2、测得工作在放大电路中的晶体管的两个电极在无交流信号输入时的电流大小及方向如图2-1所示，则另一电极的电流大小为，该管属于管（PNP NPN）。

0.1mA4mA-++ 10K20K1V图2-13、工作在放大区的某三极管，基极电流从20μA增大到40μA，集电极电流从1mA变为2mA，则该三极管的电流放大倍数为。

4、当晶体三极管工作在饱和状态时，其特点是集电结处于偏置，发射结处于偏置。

当工作在放大状态时,其特点是集电结处于偏置，发射结于偏置。

当工作在截止状态时,其特点是集电结处于偏置，发射结于偏置。

模拟电子技术基础章节总结模拟电子技术基础章节总结篇一：模拟电子技术基础总结第一章晶体二极管及应用电路一、半导体知识1．本征半导体·单质半导体材料是具有4价共价键晶体结构的硅（Si）和锗（Ge）（图1-2）。

前者是制造半导体ic的材料（三五价化合物砷化镓Gaas 是微波毫米波半导体器件和ic的重要材料）。

·纯净（纯度>7n）且具有完整晶体结构的半导体称为本征半导体。

在一定的温度下，本征半导体内的最重要的物理现象是本征激发（又称热激发或产生）（图1-3）。

本征激发产生两种带电性质相反的载流子——自由电子和空穴对。

温度越高，本征激发越强。

·空穴是半导体中的一种等效?q载流子。

空穴导电的本质是价电子依次填补本征晶格中的空位，使局部显示?q电荷的空位宏观定向运动（图1-4）。

·在一定的温度下，自由电子与空穴在热运动中相遇，使一对自由电子和空穴消失的现象称为载流子复合。

复合是产生的相反过程，当产生等于复合时，称载流子处于平衡状态。

2．杂质半导体·在本征硅（或锗）中渗入微量5价（或3价）元素后形成n型（或P型）杂质半导体（n型：图1-5，P型：图1-6）。

·在很低的温度下，n型（P型）半导体中的杂质会全部电离，产生自由电子和杂质正离子对（空穴和杂质负离子对）。

·由于杂质电离，使n型半导体中的多子是自由电子，少子是空穴，而P型半导体中的多子是空穴，少子是自由电子。

·在常温下，多子>>少子（图1-7）。

多子浓度几乎等于杂质浓度，与温度无关；两少子浓度是温度的敏感函数。

·在相同掺杂和常温下，Si的少子浓度远小于Ge的少子浓度。

3．半导体中的两种电流在半导体中存在因电场作用产生的载流子漂移电流（这与金属导电一致）；还存在因载流子浓度差而产生的扩散电流。

4．Pn结·在具有完整晶格的P型和n型材料的物理界面附近，会形成一个特殊的薄层——Pn结（图1-8）。

主要内容1. 场效应管的结构、符号与工作原理2. 场效应管的工作状态和特性曲线3. 场效应管的基本特性4. 场效应管的电路模型5-4场效应晶体管场效应晶体管概述场效应管，简称FET(Field Effect Transistor)，主要特点：(a)输入电阻高，可达107~1015 。

(b)起导电作用的是多数（一种）载流子，又称为单极型晶体管。

(c)体积小、重量轻、耗电省。

(d)噪声低、热稳定性好、抗辐射能力强和制造工艺简单。

(e)在大规模集成电路制造中得到了广泛的应用。

场效应管按结构可分为：结型场效应管（JFET ）和绝缘栅型场效应管(MOSFET )；按工作原理可分为增强型和耗尽型。

场效应管的类型N 沟道P 沟道增强型耗尽型N 沟道P 沟道N 沟道P 沟道（耗尽型）FET场效应管JFET 结型MOSFET绝缘栅型(IGFET)场效应管的电路符号MOSFET 符号增强型耗尽型GS D SG D P 沟道G S DN 沟道GS D U GS =0时，没有漏极电流，U GS =0时，有漏极电流，U GS 高电平导通U GS 低电平导通需要加负的夹断电压U GS(off)才能关闭，高于夹断电压U GS(off)则导通而只在U GS >0时，能导通，低于开启电压U GS(th)截止5-4-1 场效应管结构、符号与工作原理1.场效应管基本结构图5-2-22沟道绝缘栅型场效应管的基本结构与电路符号图N 沟道绝缘栅型场效应管的基本结构与电路符号沟道绝缘栅型场效应管的基本结构与电路符号场效应管与三极管的三个电极的对应关系：栅极g--基极b 源极s--发射极e 漏极d--集电极c 夹在两个PN结中间的区域称为导电沟道（简称沟道）。

=0时是否存在导电沟道是增强型和耗尽型的基本区别。

22例5-10在Multisim 中用IV 分析仪测试理想绝缘栅型场效应管如图5-4-3所示，改变V GS ，观察电压V DS 与i D 之间的关系。

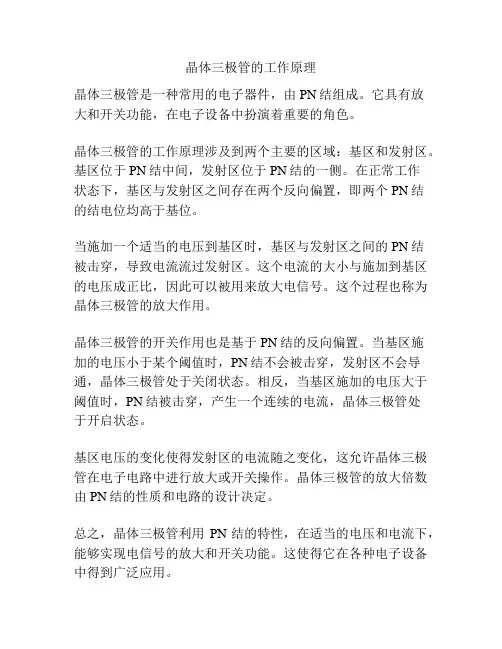

晶体三极管的工作原理
晶体三极管是一种常用的电子器件，由PN结组成。

它具有放
大和开关功能，在电子设备中扮演着重要的角色。

晶体三极管的工作原理涉及到两个主要的区域：基区和发射区。

基区位于PN结中间，发射区位于PN结的一侧。

在正常工作
状态下，基区与发射区之间存在两个反向偏置，即两个PN结
的结电位均高于基位。

当施加一个适当的电压到基区时，基区与发射区之间的PN结
被击穿，导致电流流过发射区。

这个电流的大小与施加到基区的电压成正比，因此可以被用来放大电信号。

这个过程也称为晶体三极管的放大作用。

晶体三极管的开关作用也是基于PN结的反向偏置。

当基区施
加的电压小于某个阈值时，PN结不会被击穿，发射区不会导通，晶体三极管处于关闭状态。

相反，当基区施加的电压大于阈值时，PN结被击穿，产生一个连续的电流，晶体三极管处
于开启状态。

基区电压的变化使得发射区的电流随之变化，这允许晶体三极管在电子电路中进行放大或开关操作。

晶体三极管的放大倍数由PN结的性质和电路的设计决定。

总之，晶体三极管利用PN结的特性，在适当的电压和电流下，能够实现电信号的放大和开关功能。

这使得它在各种电子设备中得到广泛应用。

三极管与结型场效应管概述及解释说明1. 引言1.1 概述三极管和结型场效应管是现代电子技术中最常用的两种电子元件。

它们在电子设备中扮演着重要的角色，起到放大、开关和调节电流等功能。

本文将对三极管和结型场效应管进行概述，并比较它们之间的区别和应用范围。

1.2 文章结构本文共分为五个部分：引言、三极管的概述、结型场效应管的概述、三极管与结型场效应管之间的比较以及结论和总结。

在接下来的内容中，我们将详细介绍这些内容以帮助读者更好地理解三极管和结型场效应管。

1.3 目的本文旨在全面介绍三极管和结型场效应管的原理、特点和应用，并通过比较它们之间的差异来帮助读者了解如何选择合适的元件来满足特定的需求。

此外，本文还会展望未来这两种元件在电子领域中可能存在的发展趋势和研究方向。

通过阅读本文，读者将能够对三极管和结型场效应管有更深入的认识，以在实际应用中做出明智的选择和决策。

2. 三极管的概述:2.1 原理及特点:三极管是一种电子器件，由PNP或NPN型晶体管构成。

它的基本原理是通过不同控制信号的变化来改变电流和电压的放大作用。

三极管具有增益高、工作稳定等特点，被广泛应用于放大、开关以及时钟电路等领域。

2.2 三极管的分类:根据结构和工作原理，三极管可分为常规PNP和NPN型三极管、功率三极管以及场效应晶体管。

常规PNP和NPN型三极管中，PNP型在基区加正电压时控制主流进入集电区，而NPN型则是通过负电压控制主流。

功率三极管通常用于高频放大器、发射机及功率放大器等需要处理较大功率信号的场合。

场效应晶体管是另一类重要的三极管类型, 它根据结构和工作原理分为增强型场效应晶体管（n-channel MOSFET）和耗尽型场效应晶体管（p-channel MOSFET）两种。

2.3 三极管的应用:由于其高度可控性和放大能力，在电子领域中广泛应用。

三极管可作为放大器使用，将弱信号放大到足够的大小以便驱动其他元件。

此外，它们还常用于开关电路中，通过控制输入信号来控制输出电流的通断。

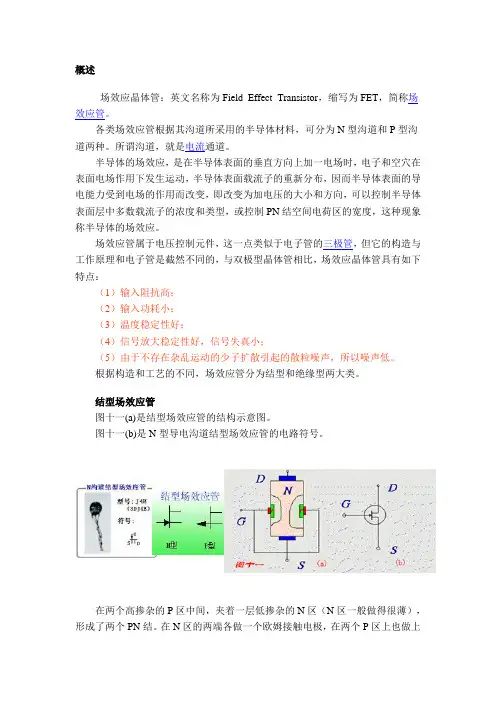

概述场效应晶体管：英文名称为Field Effect Transistor，缩写为FET，简称场效应管。

各类场效应管根据其沟道所采用的半导体材料，可分为N型沟道和P型沟道两种。

所谓沟道，就是电流通道。

半导体的场效应，是在半导体表面的垂直方向上加一电场时，电子和空穴在表面电场作用下发生运动，半导体表面载流子的重新分布，因而半导体表面的导电能力受到电场的作用而改变，即改变为加电压的大小和方向，可以控制半导体表面层中多数载流子的浓度和类型，或控制PN结空间电荷区的宽度，这种现象称半导体的场效应。

场效应管属于电压控制元件，这一点类似于电子管的三极管，但它的构造与工作原理和电子管是截然不同的，与双极型晶体管相比，场效应晶体管具有如下特点：（1）输入阻抗高；（2）输入功耗小；（3）温度稳定性好；（4）信号放大稳定性好，信号失真小；（5）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。

根据构造和工艺的不同，场效应管分为结型和绝缘型两大类。

结型场效应管图十一(a)是结型场效应管的结构示意图。

图十一(b)是N型导电沟道结型场效应管的电路符号。

在两个高掺杂的P区中间，夹着一层低掺杂的N区（N区一般做得很薄），形成了两个PN结。

在N区的两端各做一个欧姆接触电极，在两个P区上也做上欧姆电极，并把这两个P区连起来，就构成了一个场效应管。

从N型区引出的两个电极分别为源极S和漏极D，从两个P区引出的电极叫栅极G，很薄的N 区称为导电沟道。

绝缘栅型场效应管绝缘栅型场效应管又分为增强型和耗尽型两种，我们称在正常情况下导通的为耗尽型场效应管，在正常情况下断开的称增强型效应管。

增强型场效应管特点：当Vgs = 0时Id(漏极电流) = 0，只有当Vgs增加到某一个值时才开始导通，有漏极电流产生。

并称开始出现漏极电流时的栅源电压Vgs为开启电压。

耗尽型场效应管的特点，它可以在正或负的栅源电压(正或负偏压)下工作，而且栅极上基本无栅流(非常高的输入电阻)。

电子管，晶体管，三极管，场效应管，MOS以及CMOS的区别和联系
电子管：一种在气密性封闭容器中产生电流传导，利用电场对真空中的电子流的作用以获得信号放大或振
荡的电子器件，常用于早期电子产品中。

晶体管（transistor）：一种固体半导体器件，可以用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。

晶体管作为一种可变开关，基于输入的电压，控制流出的电流，因此晶体管可做为电流的开关，和一般机械开关（如Relay、switch）不同处在于晶体管是利用电讯号来控制，而且开关速度可以非常
之快，在实验室中的切换速度可达100GHz以上。

电子管与晶体管代表了电子元器件发展过程中的两个阶段：电子管——晶体管——集成电路。

电子管可分为电子二极管，电子三极管等，晶体管也分为半导体二极管，半导体三极管等。

三极管：半导体三极管的简称，是一种电流控制型半导体器件，由多子和少子同时参与导电，也称双极型
晶体管（BJT）或晶体三极管。

场效应管(FET)：Field Effect Transistor，一种电压控制型半导体器件，由多数载流子参与导电,也称为单极
型晶体管。

MOS：场效应管的一种。

CMOS：互补金属氧化物半导体，是一种类似MOS管设计结构的多MOS结构组成的电路，是一种由无数
电子元件组成的储存介质。

场效应晶体管与三极管基础知识根据三极管的原理开发出的新一代放大元件，有3 个极性，栅极，漏极，源极，它的特点是栅极的内阻极高，采用二氧化硅材料的可以达到几百兆欧，属于电压控制型器件概念:场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管.由多数载流子参与导电,也称为单极型晶体管.它属于电压控制型半导体器件.特点:具有输入电阻高（108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者.场效应管的作用1、场效应管可应用于放大。

由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。

2、场效应管很高的输入阻抗非常适合作阻抗变换。

常用于多级放大器的输入级作阻抗变换。

3、场效应管可以用作可变电阻。

4、场效应管可以方便地用作恒流源。

5、场效应管可以用作电子开关。

场效应管的测试1、结型场效应管的管脚识别：场效应管的栅极相当于晶体管的基极，源极和漏极分别对应于晶体管的发射极和集电极。

将万用表置于R×1k档，用两表笔分别测量每两个管脚间的正、反向电阻。

当某两个管脚间的正、反向电阻相等，均为数KΩ时，则这两个管脚为漏极D 和源极S（可互换），余下的一个管脚即为栅极G。

对于有 4 个管脚的结型场效应管，另外一极是屏蔽极（使用中接地）。

2、判定栅极用万用表黑表笔碰触管子的一个电极，红表笔分别碰触另外两个电极。

若两次测出的阻值都很小，说明均是正向电阻，该管属于N 沟道场效应管，黑表笔接的也是栅极。

制造工艺决定了场效应管的源极和漏极是对称的，可以互换使用，并不影响电路的正常工作，所以不必加以区分。

源极与漏极间的电阻约为几千欧。

注意不能用此法判定绝缘栅型场效应管的栅极。

因为这种管子的输入电阻极高，栅源间的极间电容又很小，测量时只要有少量的电荷，就可在极间电容上形成很高的电压，容易将管子损坏。

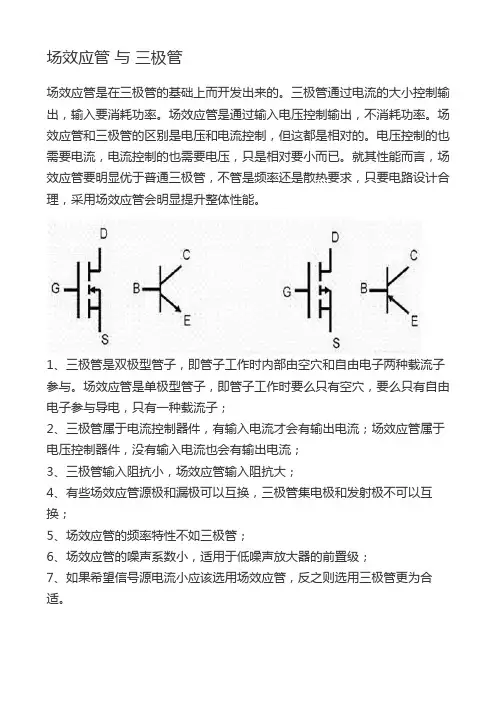

场效应管 与 三极管场效应管是在三极管的基础上而开发出来的。

三极管通过电流的大小控制输出，输入要消耗功率。

场效应管是通过输入电压控制输出，不消耗功率。

场效应管和三极管的区别是电压和电流控制，但这都是相对的。

电压控制的也需要电流，电流控制的也需要电压，只是相对要小而已。

就其性能而言，场效应管要明显优于普通三极管，不管是频率还是散热要求，只要电路设计合理，采用场效应管会明显提升整体性能。

1、三极管是双极型管子，即管子工作时内部由空穴和自由电子两种载流子参与。

场效应管是单极型管子，即管子工作时要么只有空穴，要么只有自由电子参与导电，只有一种载流子；2、三极管属于电流控制器件，有输入电流才会有输出电流；场效应管属于电压控制器件，没有输入电流也会有输出电流；3、三极管输入阻抗小，场效应管输入阻抗大；4、有些场效应管源极和漏极可以互换，三极管集电极和发射极不可以互换；5、场效应管的频率特性不如三极管；6、场效应管的噪声系数小，适用于低噪声放大器的前置级；7、如果希望信号源电流小应该选用场效应管，反之则选用三极管更为合适。

场效应管是场效应晶体管（Field Effect Transistor，FET）的简称。

它属于电压控制型半导体器件，具有输入电阻高、噪声小、功耗低、没有二次击穿现象、安全工作区域宽、受温度和辐射影响小等优点，特别适用于高灵敏度和低噪声的电路，现已成为普通晶体管的强大竞争者。

普通晶体管（三极管）是一种电流控制元件，工作时，多数载流子和少数载流子都参与运行，所以被称为双极型晶体管；而场效应管（FET）是一种电压控制器件（改变其栅源电压就可以改变其漏极电流），工作时，只有一种载流子参与导电，因此它是单极型晶体管。

场效应管和三极管一样都能实现信号的控制和放大，但由于他们构造和工作原理截然不同，所以二者的差异很大。

在某些特殊应用方面，场效应管优于三极管，是三极管无法替代的，三极管与场效应管区别见下表。

晶体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，如图从三个区引出相应的电极，分别为基极b发射极e和集电极c。

发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。

基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。

发射极箭头向外。

发射极箭头指向也是PN结在正向电压下的导通方向。

硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。

三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。

目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。

这是三极管最基本的和最重要的特性。

我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。

电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。

晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。

场效应晶体管和三极管的工作原理
场效应晶体管和三极管都是电子元件中的基本部件。

它们可以用
来放大或控制电流的流动。

下面就分别介绍它们的具体工作原理。

一、场效应晶体管（FET）
场效应晶体管（FET）是一种控制电流的元件。

它的工作原理是
通过一个输入信号在栅极上形成电场，在源极和漏极之间形成一个电
子通道，然后控制电流在通道中的流动。

当输入信号的电压变化时，
栅极的电场也会变化，从而影响电子通道的宽度，最终控制电流的流动。

FET具有高输入阻抗、低噪声和低功耗等特点，被广泛应用于放大电路和开关电路等领域。

二、三极管
三极管是一种放大电流的元件。

它由三个掺杂不同的半导体材料
组成：发射极、基极和集电极。

三极管的工作原理是通过一个小电流
控制它的输出电流。

当在基极和发射极之间的电压超过某个值时，会
有一小部分电子流入基极，从而控制另一部分电子从集电极流出。

这
种控制关系被称为“放大作用”。

三极管的放大倍数与输入电流之比
决定，具有高放大倍数、线性放大等特点，被广泛应用于音频放大器、功放等电路。

总的来说，场效应晶体管和三极管都是非常重要的电子元件。

它
们在电子电路中的应用非常广泛，了解它们的工作原理有助于更深入
地理解电子电路的原理和应用。

电子线路第一章晶体二极管和二极管整流电路一、填空1、晶体二极管加一定的（正向）电压时导通，加（反向）电压时（截止）这一导电特性称为二极管的（单相导电）特性。

2、不加杂质的纯净半导体称为（本征半导体）。

3、P型半导体它又称为（空穴）型半导体，其内部（空穴）数量多于（自由电子）数量。

4、加在二极管两端的（电压）和流过二极管的（电流）间的关系称为二极管的（伏安特性）。

5、把（交流）电转换成（直流）电的过程称为整流。

6。

直流电的电路称为二极管单相整流电路，常用的有（单相半波整流）、（单相桥式整流）和（倍压整流）电路。

7。

三极管工作在放大区时，通常在它的发射结加（正向）电压，集电结加（反向）电压。

8。

三极管在电路中的三种基本连接方式是（共发射极接法）、（共基极接法）、（共集电极接法）。

9。

晶体二极管的主要参数有（最大整流电流IFm）、（最高反向工作电压VRm）、（反向漏电流IR）。

10。

导电能力介于（导体）和（绝缘体）之间物体称为半导体。

11、在半导体内部，只有（空穴）和（自由电子）两种载流子。

12、一般来说，硅晶体二极管的死区电压应（大于）锗晶体二极管的死区电压。

13、当晶体二极管的PN结导通后，则参加导电的是（既有少数载流子，又有多数载流子）。

14、用万用表测晶体二极管的正向电阻时，插在万用表标有+号插孔中的测试表笔（通常是红色表笔）所连接的二极管的管脚是二极管的（负）极，另一电极是（正）极。

15、面接触性晶体二极管比较适用（大功率整流）16。

晶体二极管的阳极电位是-10V，阴极电位是-5V，则晶体二极管处于（反偏）17。

用万用表欧姆档测量小功率晶体二极管性能好坏时，应把欧姆档拨到（R1K档）18。

当硅晶体二极管加上0。

3V正向电压时，该晶体管相当于（阻值很大的电阻)19。

晶体二极管加（反向）电压过大而（击穿），并且出现（烧毁）的现象称为热击穿20。

晶体二极管在反向电压小于反向击穿电压时，反向电流（极小）；当反向电压大于反向击穿电压后，反向电流会急速（增大）21、二极管的正极又称（阳）极，负极又称（阴）极。

晶体管和三极管的区别
所谓晶体管是指用硅和锗材料做成的半导体元器件，研制人员在为这种器件命名时，想到它的电阻变换特性，于是取名为trans-resister(转换电阻)，后来缩写为transistor，中文译名就是晶体管。

严格意义上讲，晶体管泛指一切以半导体材料为基础的单一元件，包括各种半导体材料制成的二极管、三极管、场效应管、可控硅等。

因此，三极管是晶体管的一种。

在日常生活中，晶体管有时多指晶体三极管。

比如我们说的6晶体管超外差式中波收音机，实际是指6三极管超外差式中波收音机。

三极管顾名思义就是由三个极。

三极管有电子管和晶体管之分。

平常所说的三极管都是指晶体三极管，属于半导体器件。

还有一种三极管，叫做电子三极管，或者三极电子管，它是一种电子管，早已被淘汰，目前已经极少使用了，也很难在电子产品中见到它。

晶体三极管使用硅或者锗这类半导体材料制作，通过掺杂工艺产生P 型半导体和N型半导体，在P和N交接的区域形成具有单向导电性的PN结，并通过这些来制作更加简单的元件。

而电子三极管是真空器件，里面有灯丝，有阴极、阳极等等。

半导体元件诞生比电子管更晚，但半导体器件的诞生很快就取代了当时广泛应用的电子管，电子管因此消声觅迹，只在少数特别场合使用。

相比之下，晶体三极管成本更低，体积更小，寿命更长，更加抗机械冲击，效率也高，因此得
到了广泛的应用。
