KYN28-12高压开关柜技术协议

高压柜KYN28技术说明<一>总则：本技术文件的适用范围仅限10KV高压开关柜。

本技术条件是根据10KV高压开关的技术条件及技术图纸而制定，它包括投标设备的技术要求、功能及配置、设备的质量标准、检测标准、测量手段及供货范围等。

我方保证提供符合本技术协议和国家标准的优质产品。

我们提供的产品一定满足技术条件的要求，柜内电气设备满足各自的现行技术标准。

如果我方没有以书面形式对本条件书提出异议，则提供的产品完全满足本技术书要求。

<二> 设备制造遵守的标准：l GB3906《3-35KV交流金属封闭开关设备》l GB11022《高压开关设备通用技术条件》l DL404《户内交流高压开关柜定货技术条件》l GB1984《交流高压断路器》l GB311《交流输变电设备的绝缘配合》l DL593《高压开关设备的公用定货技术条件》l IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备》l SD/T318《高压开关柜闭锁装置技术条件》l GB1207《电压互感器》l GB1208《电流互感器》l GB191《包装储运标志》<三>设备运行的环境条件：1．安装地点：户内2．海拔高度：1000米3．环境温度：最高温度：+45℃最低温度：-15℃最高日温差：+25℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%4．地震烈度：不超过8级5．污秽等级：周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

6．无经常性的剧烈运动场所。

<四>设备技术性能指标1.名称：铠装移开式交流金属封闭开关设备2.型号：KYN28A3. 高压开关柜技术参数额定电压：10KV最高工作电压：12KV额定电流：1250A频率：50HZ绝缘水平：工频耐压：23KV-1min极间,冲击耐压：70KV极间,额定开断电流:31.5KA额定短路关合电流:80KA额定动稳定电流:80KA额定热稳电流:31.5KA热稳定持续时间:4S防护等级:IP4X柜体颜色:Z32计算机灰机械操作寿命:≥1万次额定操作顺序:分→0.3s→合分→180s→合分4.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。

高压柜技术协议书2013年09月1、总则：1.1、本技术协议书适用工程10KV高压开关柜，高压开关柜中选用的10kV金属封闭铠装中置式中压开关设备。

1.2、本技术协议书所使用的标准与国家及行业所执行的相关标准不一致时，按较高标准执行。

1．3本技术协议经双方确认签字后将作为合同附件，与合同具有同等效力。

1．4本协议书未尽事宜，由买卖双方协商确定。

2、供货范围：序号产品名称产品型号/编号单位数量备注1 进线柜KYN28-12(AH1.AH6) 台 22 出线柜KYN28-12(AH2.AH5) 台 23 母联柜KYN28-12(AH3) 台 14 隔离柜KYN28-12(AH4) 台 15 直流电源屏GDZG-40AH/220V 套 16 小计台77 转运小车台 28 总计9另外，随工程应提供如下备品、备件及易损件：序号名称型号及规格单位数量使用处备注1 断路器手车遥把断路器配套专用把 3 运行/维护2 地刀操作手把接地开关配套专用把3 运行/维护3 门钥匙制造厂配套把8 运行/维护4 分闸线圈断路器配套只 1 维护5 合闸线圈断路器配套只 1 维护6 带电显示装置DXN-10T 套 2 维护3、技术条件：3.1、概述KYN28-12型户内交流金属铠装抽出式开关设备，系3～12千伏三相交流50Hz，用于接受和分配电能的单母线分段系统的输配电控制装置。

主要用于发电厂中、小型发电机送电、工矿企事业单位配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。

实行控制、保护、监测之用。

KYN28-12型户内交流金属铠装抽出式开关设备是一种质量可靠、技术先进、代表当前国内先进水平的开关设备，该产品符合GB3906、IEC298和DL404标准，也符合各地供电局要求。

具有架空进出线、电缆进出线及左右联络的功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。

3.2、应遵循的主要标准：本开关设备符合以下标准GB156 《标准电压》GB311 《高压输变电设备的绝缘配合》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB5582 《高压电力设备外绝缘污秽等级》GB2900 《电工名词术语》GB1985 《交流高压隔离开关和接地开关》GB1408 《固体绝缘材料工频电气强度的试验方法》GB3309 《高压开关设备常温下的机械试验》GB3804 《3～63kV交流高压负荷开关》GB7354 《局部放电测量》GB14808 《交流高压接触器》IEC420 《高压交流负荷开关—熔断器的组合电器》SD/T318 《高压开关柜闭锁装置技术条件》DL/T402 《交流高压断路器订货技术条件》DL/T486 《交流高压隔离开关订货技术条件》DL/T539 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB/T13540 《抗地震性能试验》ANSI-C37 （金属封闭具有开断装置的开关设备）IEC-298 （1kV以上52kV及以下高压交流金属封闭开关设备和控制设备）GB3906- （金属封闭开关设备）GB1984- （交流高压断路器）GBN193- （出口机械、电工、仪器仪表通用技术条件）GB-191- （包装贮运标志）JB-1580- （铝制焊接容器技术条件）DL/T744 《微机型电动机保护装置通用技术条件》3.3、使用环境条件：年平均气温：14.4℃极端最高气温：42.3℃极端最低气温：-15.5℃年平均相对湿度：61%夏季平均相对湿度70%冬季平均相对湿度50%年平均风速2.8m/s年最大风速24 m/s最大积雪深度180mm最大冻土厚度350mm最大日降水量249.5mm地震烈度8<地震加速度0.2g>10KV高压开关柜应满足在气温-10~40C中运行和操作。

襄汾县新金山特钢有限公司技术协议（高压配电柜）采购方：襄汾县新金山特钢有限公司供货方：江苏天源华威电气集团有限公司签定日期：2011年7月23日双方就采购方新炼钢所需的高压配电柜有关技术问题经友好协商，达成共识，形成以下技术协议。

技术说明：◆依据北京明诚技术开发有限公司设计图纸。

◆满足采购方现场工艺要求。

◆所有电气设备及其电气元件的选型，除北京明诚技术开发有限公司设计图纸中规定的技术参数和要求外，其余均应遵循本技术协议。

◆本协议的技术要求及设计图纸提供的选型，是对所选用电气设备及电气元件的最低要求标准。

如果供货方有自己的理想选型，应提供其标准型号及其有关资料，并须经采购方同意方可采用，但原则上采用更高的选型标准。

一、供货范围：设备一览表序号 名称 型号规格 数量 备注1.1高压开关柜 KYN28-12 32台 PT改为消弧柜1.2封闭母线桥 母线桥（包含材料，加工，安装）8.5M1.3电容补偿柜 TBB10-1500/250-AK 2套1.4机旁箱 JXF3001 5台1.5机旁箱 JXF3001 2台1.6照明箱 XRM301-10-4H 1台1.7微机综保 RCS-9700 1套 太原南瑞产品1.8手动起动器 QCS5-9 3台二、技术要求：1.开关柜型式：铠装中置式交流金属封闭开关柜2.额定工作电压：10 kV3.最高工作电压：12kV4.主母线采用铜母线规格120×10，主母线桥由厂家根据实际情况制作。

5.进线柜和联络柜的负荷为2500A，电器元件和面板仪表选用人民电器优质产品。

馈电柜的负荷为1250A-1600A，电器元件和面板仪表选用人民电器优质产品。

6.要求柜前接线（单独接线室），盘前检修；柜体颜色：RAL7036，采用静电喷塑；进出线方式：进线柜为铜母线上进，出线柜为柜下电缆室下出线（单独接线室）。

7.配置施耐德（陕西）宝光VBG-12P型高压真空断路器（四川宝光SEM-12T固封式弹操机构），额定电流1250A-2500A。

武汉华能阳光电气有限公司KYN28-12高压开关柜技术说明适中国电力标准的要求部分相对相、相对地的空气间隙均不小于125mm；如达不到采取了措施复合绝缘，用隔板隔离，其隔板具有优质的防潮耐电弧阻燃性能在IEC标准基础上，本产品采取其它措施进一步满足电力部门的标准:·复合绝缘空气距离不小于30mm；·绝缘子爬电距离大于230mm；·二次回路的带电体间或带电体与金属骨架间的电气间隙不小于4mm，爬电距不小于6mm(包括元件本身内部的距离)；·1min工频耐压42kV，雷电冲击耐压75kV；1.环境条件KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。

条件与措施如下：辅助措施气候与环境条件产品正常适合的条件武汉华能阳光电气有限公司海拔高度(m) 不超过2000m 超过采用高原型最高温度(ºC) ＋40最低温度(ºC) -5 低于标准装加热器最大相对湿度月平均(＋25ºC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所1概述1.1KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单母线及双母线分段系统的户内成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。

1.2开关柜内配置高性能真空断路器，成套设备可满足电网对高武汉华能阳光电气有限公司压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。

3.参照相关标准GB2900.19 电工名词术语：高压试验技术和绝缘配合GB2900.20 电工名词术语：高压开关设备GB5465.2 电气设备用图形符号GB191 包装储运图示标志GB4205 控制电气设备的操作件标准运动方向GB156 额定电压GB762 电气设备额定电流GB1980 电气设备额定频率GB11022 高压开关设备通用技术条件GB5582 高压电力设备外绝缘的污秽等级GB4797.2 电工电子产品自然环境条件海拔和气压水深和水压GB311.1 高压输变电设备的绝缘配合GB311.2~6 高电压试验技术武汉华能阳光电气有限公司GB4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法GB7354 局部放电测量GB11604 高压电器设备无线电干扰测试方法GB763 交流高压电器在长期工作时的发热GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下的机械试验GB5273 变压器、电器及套管的接线端子GB2423.4 电工电子产品基本环境试验规程试验D6:主变温热试验方法GB4728.1~13 电气图用图形符号GB4025 电工成套装置中的指示灯和按钮的颜色GB4884 绝缘导线的标记GB6988.1~7 电气制图GB7159 电气技术的文学符号制订通则GB1207-86 电压互感器武汉华能阳光电气有限公司GB1208-87 电流互感器GB3906-91 3~35kV交流金属封闭开关设备GB50150-91 电气装置安装工程、电器设备交接试验标准IEC-298 额定电压1~72kV交流金属封闭开关设备和控制设备IEC-56 高压交流断路器IEC-113 图解、图表、表格IEC-128 技术图的一般原理IEC-694 高压开关设备和控制设备的通用条款4.技术参数1.开关柜技术参数2.雷电冲击电压：75kV3.频率：50H Z4.主母线额定电流：1250A5.短时耐受6.等级：IP4X；断路器门打开IP2X7.3真空断路器技术参数武汉华能阳光电气有限公司8.型号高电压：12kV9.频率：额定电流：1250A10工频耐压：对地、相间及普通断口工频耐压值42kV/min；隔断口间的绝缘工频耐压值48kV/min11.雷电冲击电压（全波）：75kV12.辅助回路工频耐受电压：2kV1.2.1额定短路开断电流（有效值）（4S）：31.5kA13.定关合电流（峰值）：80kA14.额定动稳定电流：31.5kA15.热稳定电流（有效值）：80kA（4S）16.机械寿命：大于2~3万次（30年免维护）17.电气寿命：大于2万次18.额定短路开断电流下允许开断次数：50次19.操作机构形式：电动弹簧操作机构20.操作电压：DC220V21.储能电机电压：AC/DC220V5.开关柜的设计报告1.3柜体1.柜体的安装维护可在正面进行，也可在背面进行，开关柜不仅武汉华能阳光电气有限公司可安装成面对面或背对背双排排列，而且可根据具体项目要求靠墙安装，节省占地面积。

KYN28A-12型10kV高压柜说明书一、概述二、产品特点开关柜的外壳采用优质薄钢板经数控机床加工成型，具有精度高，重量轻，机械强度高，外形美观等优点，柜体采用组装式结构，用铆钉联接而成，加工生产周期短，零部件通用性强，占地面积小，便于组织生产。

产品外壳具有IP4X级的防护等级。

手车骨架采用薄钢板经数控机床加工后组装而成。

手车与柜体配合精确、移动灵活，机械联锁安全、可靠。

根据不同用途手车分为断路器手车、电压互感器手车、计量手车、隔离手车。

各类手车按模数，积木式变化，同规格手车可以自由互换。

手车在柜体内有分离/试验位置和工作位置，每一位置都有定位装置，以保证联锁可靠。

使用时必须按照联锁防误操作程序进行操作。

主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1,VH1,VK,ZN28），以取代国外同类产品。

无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。

其断路器均具有长寿命，高参数，少维护，体积小的独特优点。

开关柜采用中置式结构，因而电缆室空间较大，隔室内可安装电流互感器、接地开关、避雷器等元件。

电缆室内每相可并接1～3根单芯电缆。

必要时每相可并接6根单芯电缆。

电缆隔室底部配制开缝的可卸式封板。

继电器仪表室内可安装继电保护元件、仪表、带电显示装置以及其他二次设备。

控制线敷设在线槽内。

其左侧线槽是为控制小线的引出预留的。

控制线穿越高压室时有金属线槽隔离。

开关设备的二次线与断路器手车的二次线的连接是通过手动二次插接件来实现的。

二次插头通过尼龙波纹管与断路器手车相连，二次插座装设在开关柜手车室的右上方。

断路器手车只有在分离/试验位置时，才能插上和拔出二次插头；断路器手车处于工作位置时，二次插头被锁定，不能拔出。

当加有失电闭锁线圈时，断路器手车的合闸机构被电磁铁锁定，断路器手车在二次插头未通电之前，仅能进行手动分闸，而不能进行手动合闸。

KYN28A-12型户内铠装式交流金属封闭开关柜使用说明书一、概述KYN28中置高压开关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12kV的电器产品，主要包括高压断路器、接地开关、互感器等。

KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。

整个手车体积小，检查和维修方便。

手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。

根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。

二、产品特点1．产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。

产品外壳具有IP4X级的防护等级。

2.本产品的主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28)，以取代国外同类产品。

3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。

其断路器均具有长寿命，高参数，少维护，体积小的独特优点。

三、符合标准GB3906-91《3-35KV交流金属封闭开关设备》GB11022-99《高压开关设备通用技术条件》IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》四、使用环境条件环境温度：最高温度：+40℃，最低温度：-10℃环境湿度：日平均相对湿度：≤95%月平均相对湿度：≤90%海拔高度：2000m以下抗地震度：地震烈度不超过8度周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染无经常性的剧烈震动场所在超过GB3906规定的正常环境条件下使用时，由用户和我公司协商五、结构特点开关柜按 GB 3906 中的铠装移开式户内交流金属封闭开关设备设计，由柜体和中置式可抽出部件（即手车）两大部分组成。

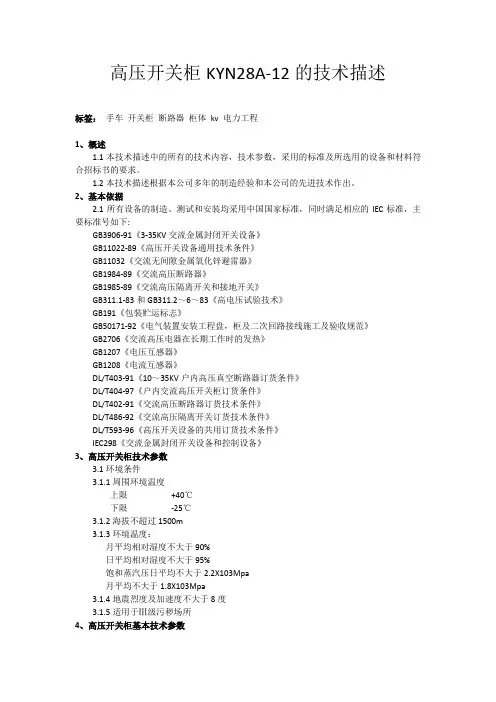

高压开关柜KYN28A-12的技术描述标签：手车开关柜断路器柜体kv 电力工程1、概述1.1本技术描述中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合招标书的要求。

1.2本技术描述根据本公司多年的制造经验和本公司的先进技术作出。

2、基本依据2.1所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下:GB3906-91《3-35KV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》GB11032《交流无间隙金属氧化锌避雷器》GB1984-89《交流高压断路器》GB1985-89《交流高压隔离开关和接地开关》GB311.1-83和GB311.2～6～83《高电压试验技术》GB191《包装贮运标志》GB50171-92《电气装置安装工程盘，柜及二次回路接线施工及验收规范》GB2706《交流高压电器在长期工作时的发热》GB1207《电压互感器》GB1208《电流互感器》DL/T403-91《10～35KV户内高压真空断路器订货条件》DL/T404-97《户内交流高压开关柜订货条件》DL/T402-91《交流高压断路器订货技术条件》DL/T486-92《交流高压隔离开关订货技术条件》DL/T593-96《高压开关设备的共用订货技术条件》IEC298《交流金属封闭开关设备和控制设备》3、高压开关柜技术参数3.1环境条件3.1.1周围环境温度上限+40℃下限-25℃3.1.2海拔不超过1500m3.1.3环境温度：月平均相对湿度不大于90%日平均相对湿度不大于95%饱和蒸汽压日平均不大于2.2X103Mpa月平均不大于1.8X103Mpa3.1.4地震烈度及加速度不大于8度3.1.5适用于Ⅲ级污秽场所4、高压开关柜基本技术参数4.1型号：KYN28A-124.2外形尺寸：800（1000）X1500（1660）X23004.3额定频率：50Hz4.4额定电压：12kV4.5额定电流：1250A，2000A，2500A、3150A4.6额定主母线电流：2000A，2500A，3150A4.7额定热稳定电流：40kA4.8额定动稳定电流（峰值）：63kA4.9额定热稳定时间：4s4.10额定开断电流：31.5KA,40KA4.11外壳防护等级IP4X，断路器室门打开时IP2X4.12额定绝缘水平工频耐受电压lmin：对地：42kV隔离断口间：48kV4.13雷电冲击耐受电压：对地：75kV隔离断口间：85kV5、技术性能要求5.1温升限值不超过GB1207-75规定值5.2高压开关柜有机绝缘的爬电比距≥20mm/kV5.3瓷质绝缘的爬电比距≥18mm/kV5.4内部燃弧试验：见附试验报告6、KYN28A-12开关柜技术说明6.1概述:开关柜系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。

KYN28技术规范KYN28-12⾦属铠装移开式开关柜技术协议☆开关柜为中置⼿车移开式，其突出优点是同规格的断路器或PT、计量⼿车的互换性应达到100％。

☆开关柜为模块化设计，设计充分考虑了使⽤者四⽅⾯的要求：●运⾏⼈员的⼈⾝安全●可靠的供电连续性●简便的安装、操作与维护●本批合同所采⽤的断路器为厦门施耐德公司⽣产的VS1型系列真空断路器。

☆ KYN28型开关柜应为模块化结构，柜体结构框架采⽤进⼝敷铝锌钢板经数控机床多重折弯以⾼强度螺栓栓接⽽成，坚固⽽美观且耐腐蚀。

开关柜的门板及后封板采⽤宝钢优质冷轧钢板加⼯经钝化处理后采⽤静电喷涂和焙烤，侧封板采⽤进⼝敷铝锌钢板，表⾯抗冲击且耐腐蚀。

外壳的防护等级为IP40。

☆开关柜由四个完全独⽴⾦属铠装的断路器（或计量、PT）室、继电仪表室、母线室、电缆室组成，相互⽤优质钢板隔断，安全可靠。

隔室间的防护等级为IP20。

☆开关柜的设计、制造及试验满⾜：●国际电⼯委员会标准IEC60298●中国国家标准 GB3906●中国电⼒⾏业标准 DL404⼀、满⾜的总体要求⽣产⼚应提供的先进产品，具有5年以上成功的使⽤经验，并提供报价产品详细样本。

1)柜内母线为铜母线（采⽤⾼强度、阻燃型热缩套管绝缘）。

2)严格按照设计院原理图及元件选型标价、制作，如有代换须经业主或设计院同意。

3)铭牌：所有铭牌为铜制镀镍4)柜体表⾯为静电喷涂，颜⾊:由需⽅指定5)备品备件：两年备品备件⼀览表⼆、满⾜的主要要求1、额定⼯作电压：10KV 操作电压：220V DC2、开关柜外形： 800*1500*2300（宽*深*⾼）3、采⽤厦门施耐德公司⽣产的抽出式真空断路器VS1型产品额定电流630A 分断能⼒31.5KA/25KA4、电流互感器配浙江⼤互互感器公司⽣产的LZZBJ9-10产品5、零序电流互感器选⽤浙江⼤互互感器公司⽣产的LXK型6、按钮、指⽰灯选⽤本公司配套产品7、继电保护采⽤浙江南瑞公司⽣产的NR-600型微机综合继电保护装置,8、进出线⽅式:按图纸要求9、柜内主要元器件严格按照技术要求及订货图纸选配，⽆变化。

10kv高压开关柜技术协议KYN28A甲方：乙方：×××××工程高压开关柜技术协议书共 10 页1 总则10kV开关柜技术协议×××××公司 (以下简称甲方)与×××××公司(以下简称乙方)就×××××工程招标项目中：高压开关柜28A-12共70台，消弧消谐柜4台动态无功补偿及谐波治理装置2套的有关技术事宜进行友好洽谈，达成以下协议：本技术协议适用于本次工程所需10kV户内交流金属铠装中置式开关设备(28A-12)，协议对该设备的技术参数、特性、元器件、结构等规定了最低限度的技术要求引用标准设计、制造、检验应符合下列标准GB-89《高压开关设备通用技术条件》GB-89 《交流高压断路器》GB-89 《交流高压隔离开关和接地开关》 GB-97 《电压互感器》 GB-97 《电流互感器》GB-89《交流无间隔金属氧化锌避雷器》 GB-89 《交流高压电器在长期工作时的发热》GB-89 《交流高压电器动、热稳定实验方法》 GB/-92《高压开关设备抗地震性能试验》JB/T-92《交流高压接地开关开合感应电流试验》 JB/T-92《交流高压开关开合母线转换电流试验》 GB-91 《3～35kV交流金属封闭开关设备》GB-92《电力装置的继电保护和自动装置设计规范》 DL-91 《交流高压断路器订货技术条件》DL-91 《1035kV户内高压断路器订货技术条件》 DL-97 《户内交流高压开关柜订货技术条件》() 《1kV以上50 kV及以下交流金属封闭开关设备和控制设备》GB-92 《电力装置的继电保护和自动装置设计规范》 GB-93 《继电保护和安全自动装置技术规程》DL-92 《静态继电保护及安全自动装置通用技术条件》 DL/T- 《微机继电保护装置运行管理规程》 GB/T-94 《微机线路保护装置通用技术条件》GB/T-92 《地区电网数据采集与监控系统通用技术条件》 DL/T- 《交流采样远动终端技术条件》共 10 页DL/- 《继电器和安全自动装置技术规范》 GB/T 《远动终端通用技术条件》GB 《静态继电保护及装置和电气干扰试验》 GB 《静态电气继电器绝缘试验》DL-91 《电力系统调度自动化设计技术规范》 GB-93 《继电保护和安全自动装置技术规程》8-89 《火力发电厂、变电所二次接线主设计技术规定》 DJ9-87 《电测量仪表装置设计技术规范》DL/T- 《远动设备及系统，第5部分，传输规程》 GB-89 《继电器、继电保护装置振动试验》 GB 《电子设备雷击导则》 GB/ 《辐射电磁场干扰实验》DL-92 《电力系统调度自动化设计技术规程》 DL/T- 《微机继电保护装置运行管理规程》《高压开关设备和控制设备标准的通用条款》 -22-1 《高频干扰试验标准》 -22-2 《静电放电干扰试验标准》 -22-3 《辐射电磁场干扰试验标准》 -22-4 《快速瞬变干扰试验标准》 -21-1 《振动试验》 -21-2 《冲击和碰撞试验》 -21-3 《地震试验》 -21-13 《静电放电实验》未列出之标准应按中华人民共和国国家标准或国际电工标准及行业标准规范执行在合同执行过程中，若有最新版本、标准应用，应以最新版本为准2 使用环境条件周围环境温度：+40℃~－15℃(室内)；周围环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％；海拔高度：≤米；抗地震度：地震烈度不超过8度；周围空气应不含腐蚀性或可燃性气体、水蒸气等明显污染；无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求；电源系统额定电压：三相 AC 10kV -10%~+15%；频率：50±1HZ共 10 页3 技术规格及要求高压开关柜总体技术要求10KV开关柜总体基本技术参数： 10kV高压开关柜的柜型为28A-12电源系统额定电压：10KV -10% ~ +15%开关柜最高运行电压：12KV 额定电流：A主母线回路：A 其他回路：A 额定频率：50±1HZ额定短时耐受电流：额定峰值耐受电流：80KA 额定短时工频耐压：42KV 主回路相间及相对地绝缘介质：空气或复合绝缘柜内相对地、相间空气间隙大于mm，复合绝缘距离大于30mm，柜内套筒、支持绝缘子选用阻燃型材料，其爬电比距按大于/kV设计 10kV高压开关柜主要设备技术参数要求断路器技术参数真空断路器：极数： 3 每相断口数： 1 电源系统额定电压： 10kV 断路器额定电压： 12kV 断路器最高工作电压： 12kV额定电流： A 额定短时耐受电流：额定峰值耐受电流： 80kA 额定雷电冲击耐压： 75kV额定短时工频耐压： 42kV 额定短路开断电流：额定短路关合电流： 80kA 操动机构型式：电动弹簧储能操动机构及控制回路电压： DC V 断路器合闸时间： 70 ms 断路器分闸时间： 45 ms共 10 页额定雷电冲击耐压：75KV断路器燃弧时间： 15 ms 断路器开断时间： 60 ms 寿命：切断额定短路开断电流：机械操作寿命：接地开关技术参数极数： 3 额定电压： 10kV 最高工作电压： 12kV 额定雷电冲击耐受电压相对地、相间： 75kV额定短时工频耐受电压相对地、相间： 42kV 额定动稳定电流： 80kA 额定热稳定电流：操动机构型式：手动母线技术参数型式：铜母线电源系统额定电压： 10kV 额定电压： 10kV 最高工作电压： 12kV 额定电流主母线： A 分支母线： A额定短时耐受电流：额定峰值耐受电流： 80kA 额定雷电冲击耐压：75kV 额定短时工频耐压： 42kV 母线材质：铜母线间及与地间的绝缘介质：空气及复合绝缘电流互感器技术参数型式：电源系统额定电压： 10kV 额定电压：10kV 最高工作电压： 12kV 额定雷电冲击耐压： 75kV共 10 页不小于50次切断额定电流：不小于次不小于次额定短时工频耐压： 42kV 额定短时耐受电流： 40kA 额定峰值耐受电流：kA电压互感器技术参数型式：全绝缘线圈变比及参数：参数详见设备订货图VA 雷电冲击电压： 75kV 1工频耐受电压：一次绕组： 42kV 二次绕组： 2kV 剩余绕组： 2Kv10kV高压开关柜柜体材料及工艺要求乙方使用的材料全部应合格，并具有生产制造许可证、材质证明、出厂合格证书乙方应采用近一年内出厂的且未经露天存放的材料开关柜柜体及功能单元间隔板要求采用敷铝锌板制成柜体钢板的剪切、卷曲、开孔等都须采用数控设备来完成高压开关柜结构及性能要求开关柜断路器室采用中置式结构形式，断路器为可抽出式开关柜应能保证安全地进行下述工作：正常运行、检查和维护，引出电缆的接地，引出电缆或其它设备的绝缘试验，安装后的相序校核和操作联锁开关柜的接地主回路接地为保证维修工作的安全，主回路应能接地另外，在外壳打开以后的维修期间，应能将主回路连接到接地极外壳应能接地凡不属于主回路或辅助回路的且需要接地的所有金属部分都应接地外壳、构架等应能保证紧固连接，以确保电气上连通接地回路应能经受动、热稳定试验接地点的接触面和接地连线的截面应能安全地通过故障接地电流接地开关应有表示其分、合闸位置的可靠和便于巡视的指示装置接地开关不应由于运行中可能出现的作用力而引起误分或误合开关柜中不同设备或元件间应设有联锁，并应在电气主回路中做到如下要求：·接地开关合上后应确保不自分·接地开关要与有关的机构相互联锁·电气设计的联锁要求在设计联络时由乙方与甲方协商防护等级开关柜：IP4X共 10 页开关柜的进出线连接要求受电开关柜采用电缆下进线方式；馈线开关柜采用电缆下出线方式要求开关柜应满足设计所需的最大截面和最多根数电缆能进入开关柜内并连接固定方便开关柜电缆室应便于电缆的安装、维护并附带电缆引入及零序电流互感器的固定支架电缆接线高度不小于mm开关柜要求具有防止误操作的“五防”联锁功能所有的开关柜均需设置复合式过电压吸收装置、开关状态显示器温升：开关柜主回路的组成元件的温升按照GB规定对于电流互感器和电压互感器的温升按照这些元件的各自标准规定开关柜外壳的温升要求参照相应的标准执行开关柜的表面应采用粉末静电喷涂柜内元件标注清晰，所有接线端子标记必须使用计算机打印二次走线必须合理、捆扎牢固，严格按照设计图纸加工制作所有接线端子采用凤凰名牌端子，并留20 %备用柜上标牌必须采用金属激光刻字标牌，并采用螺丝连接或铆接每个柜子前、后上部应有带柜子名称和编号的夜光的标牌每柜配有本柜的一段主母线，不采用数柜贯穿的方式并加热缩套及接头护套开关柜中心的压力释放装置的布置，应保证使气体或蒸汽在压力下排出时不致伤害现场的操作人员断路器的辅助接点均要引出到端子排接地开关的状态信号要引入到开关状态指示仪至少带有2开2闭面板上必须有分、合闸指示灯、断路器到位指示灯和储能指示灯前中门上有观察窗电缆室及仪表室有照明，并方便控制和更换系统主接线及设备布置系统主接线及主要技术参数详见附图乙方设计制造的开关柜应能满足10kV系统主接线及技术参数的要求高压开关柜按单列布置，布置图详见附图 10kV开关柜的保护、操作、测量及信号继电保护10kV开关柜均采用×××××微机保护装置，该保护装置除满足继电保护功能外，还具有远方控制、操作及测量功能及自检功能，当保护装置出现元件故障或损坏时，保护出口应被闭锁，并不会引起误动，同时保护装置发告警信号；断路器电气防跳功能由该断路器的微机保护装置来实现；每套保护输入、输出都经光耦隔离，以防干扰引入；保护装置在直流电压～时能正常工作，在直流开合过程中及直流回路一点接地情况下，保护应不会误动；在直流电源电压共 10 页缓慢上升和缓慢下降过程中，保护应不会误动；保护单元均具备装置拔出时CT回路自动短接的功能，同时能对断路器跳、合闸回路进行监视操作10kV馈出线、母联开关柜操作方式如下：都能在就地开关柜、就地微机保护装置上操作；信号所有信号分别送入微机综合保护装置，并具有与集中系统通讯的功能其要求如下所有开关的状态位置信号手车的位置信号所有开关断路器应能接受远方操作信号有关联锁、信号、测量及保护的详细要求、接点的类型、数量等在设计联络会时，双方联系解决外部信号联锁关系有载调压开关状态、有载调压开关故障报警、变压器综合故障跳闸信号、有载调压开关操作注：变压器综合故障跳闸信号包括变压器重瓦斯动作、变压器压力释放装置动作等；而综合故障报警信号包括跳闸信号、变压器轻瓦斯报警、变压器温度报警、变压器冷却风机故障报警等所有与外部的联锁关系接点均采用干接点，干接点容量：直流V 5A ，DI/信号；AI信号接点：4-20mA AO:0-V10kV 开关柜的颜色为：浅驼乙方随高压柜配置以下设备元件：转运小车一台专用工具一套(含力矩扳手) 备品备件4 出厂试验出厂应做相应的试验，试验要满足行业标准及国家标准 5 设计联络合同签订后为了加快图纸及设计接口资料等有关技术问题的确认，双方需要举行多次设计联络会其中一次在乙方进行，并同时联系综自厂家联络会议具体时间及具体次数根据实际情况双方协商决定会议由甲、乙双方及设计院参加 6 资料交付甲方向乙方提供的图纸资料1) 10kV系统的主结线系统图及开关柜初步平面布置图，随标书提供 2) 10kV系统的联锁信号及接口信号由买卖双方协商，并由甲方最终确定共 10 页乙方向甲方提供的图纸资料:满足本技术条件要求的单台开关柜外形尺寸、开关柜开孔尺寸、含有保护要求的电气一、二次系统配置图，开关柜的布置图及设备基础资料，供配电综合自动化系统初步配置图等详细的一次系统配置图，开关柜平、断面布置图，柜及单个继电器的安装指导书，综合自动化系统配置图，综合自动化系统I/O信号表，10kV高压开关柜二次接线图及端子板接线图时间为合同生效后15日内提供最终二次接线图及端子排接线图，时间为合同生效后30日内提供乙方交付设备时，应随设备同时提交设备出厂试验项目及报告，供货范围内随机控制所需元器件的详细清单及合格证、装箱清单、设备安装说明书及使用和维修手册，一次、二次及端子板接线图，易损件及备品备件明细图纸类：电子文件3份、纸质底图2份文字资料：电子文件3份、纸质2份7。

KYN28（Z）系列铠装移开式交流金属封闭开关柜襄樊缔造电气有限公司目录一、概述二、使用环境条件三、主要技术四、性能特点五、订货须知一、概述KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。

主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。

实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。

实为一种性能优越的配电装置。

二、使用环境条件a)正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%，月平均不大于90%4）地震：烈度不超过8度5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求2、特殊工作条件：在超过规定的正常环境条件下使用时，由用户和制造厂协商。

三、主要技术额定电压（kv） 3.6/7.2/12最高工作电压（kv） 3.6/7.2/12工频耐受电压（kv）42(lmin)冲击耐受电压（kv）75额定频率50HZ额定电流（A）630-3150额定热稳定电流(KA 4S) 16-50额定动稳定电流(KA) 40-125额定短路开断电流(KA) 16-50额定短路关合电流(KA) 40-125防护等级IP4X四、性能特点1、手车手车骨架采用薄钢板经CNC机床加工后组装而成。

手车与柜体绝缘配合，结构联锁安全、可靠、灵活。

根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车。

各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。

KYN28-12高压开关柜1. 简介KYN28-12高压开关柜是一种用于配电系统的开关设备，能够提供高压电力供应和控制，并具有隔离、过载保护和短路保护等功能。

本文档将介绍KYN28-12高压开关柜的特点、结构、工作原理以及安装和维护等相关内容。

2. 特点KYN28-12高压开关柜具有以下主要特点：•高可靠性：采用先进的设计和制造工艺，能够提供稳定可靠的电力供应。

•高安全性：具备过载保护、短路保护和漏电保护等功能，能够保障设备的安全运行。

•结构紧凑：采用模块化设计，结构紧凑，占地面积小。

•操作便捷：采用人机工程学设计理念，操作界面简单直观，易于操作。

•易于维护：开关柜的各种部件均经过精心设计，易于维护和更换。

3. 结构KYN28-12高压开关柜包括以下主要部件：•前柜：前柜是开关柜的主要部分，包括断路器、电流互感器、断路器操作机构等。

•后柜：后柜主要包括变压器、电源装置、信号装置等。

•电缆室：用于连接进出开关柜的电缆。

•机械传动系统：用于实现开关柜的远程控制和操作。

4. 工作原理KYN28-12高压开关柜通过控制断路器的切断和闭合，实现高压电源的分配和控制。

当系统需要断开电源时，断路器将通过操作机构打开以切断电源；当系统需要通电时，断路器将通过操作机构闭合以连通电源。

开关柜还能够实现对电流的测量和保护，确保系统的稳定运行和设备的安全。

5. 安装和维护5.1 安装要求安装KYN28-12高压开关柜时，需要满足以下要求：•确保安装位置的平坦度和承重能力。

•安装位置应远离易燃、易爆和腐蚀性物质。

•应保持开关柜周围的通风良好，防止设备过热。

5.2 维护方法维护KYN28-12高压开关柜时，需要注意以下事项：•定期清洁开关柜，保持其干净整洁，防止灰尘和杂物影响设备运行。

•定期检查开关柜的连接螺栓和接线端子，确保其紧固可靠。

•定期检查开关柜的工作状态和运行指示器，确保其正常工作。

6. 总结KYN28-12高压开关柜是一种重要的配电设备，具有高可靠性、高安全性和操作便捷等特点。

KYN28-12高压开关柜/PT柜/计量柜安装操作说明书※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50H z，单母线及单母线分段系统的成套配电装置。

用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。

本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。

※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。

KNY28-12型户内交流金属铠装移开式高压开关柜※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。

柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。

开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。

开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。

本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。

※开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。

10KV开关柜技术要求1 总则本技术要求适用于 10kV金属铠装封闭型移开式中置柜。

投标者须仔细阅读包括本技术规范书在内的招标文件中的所有条款，投标者提供货物的技术规范应符合投标文件所规定的要求。

投标者应生产过多批次符合招标文件所规定要求的产品，并已安全无故障运行三年以上。

投标者所提供的产品，其生产厂家应具备相应产品的型式试验合格证，产品鉴定证书，型号使用证书，具有合法的生产许可资格。

1.1 标准合同设备应适用以下最新版的国家标准：GB311.1 高压输变电设备的绝缘配合GB311.2-311.6 高电压试验技术GB5582 高压电力设备外绝缘污秽等级GB11022 高压开关备通用技术条件GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化物避雷器GB8287 高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL403 10-35千伏户内高压真空断路器订货技术条件以上标准有不一致处以标准较高者为准。

1.2 投标书中应提供的资料投标者应在投标书中提供下列技术文件资料：1.2.1 产品两部鉴定证书1.2.2 产品型号使用证书1.2.3 技术数据表和有关技术资料.1.2.4 型式试验报告1.2.5 同类设备的成功供货记录(具有设备简要参数、安装地点名称、投运时间、运行情况的记录)。

1.2.6 与评标有关的其他技术文件资料1.3 备品备件投标商应提供随设备配备的备品备件，并列入附录1。

1.4 技术文件为满足施工图设计需要，中标商在签订合同后向买方和设计部门提供下列技术文件资料。

1.4.1 外形尺寸图及有关说明1.4.1.1 图中应标明组装后高压开关柜的外形尺寸，设备的重心位置与总重量、固有频率。
