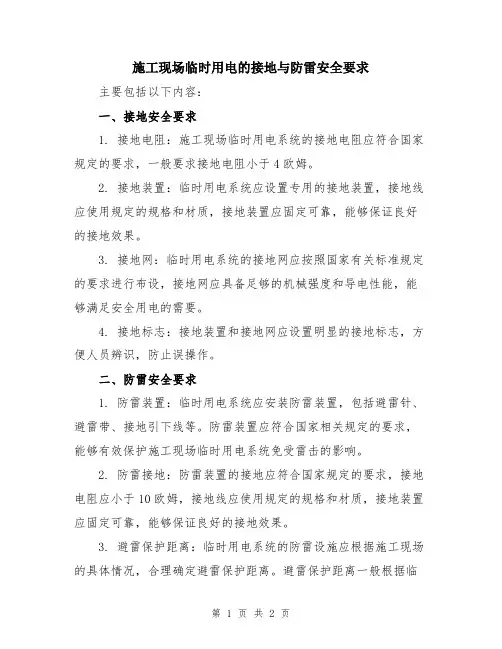

第 1 页 共 2 页 施工现场临时用电的接地与防雷安全要求
主要包括以下内容：
一、接地安全要求
1. 接地电阻：施工现场临时用电系统的接地电阻应符合国家规定的要求，一般要求接地电阻小于4欧姆。
2. 接地装置：临时用电系统应设置专用的接地装置，接地线应使用规定的规格和材质，接地装置应固定可靠，能够保证良好的接地效果。
3. 接地网：临时用电系统的接地网应按照国家有关标准规定的要求进行布设，接地网应具备足够的机械强度和导电性能，能够满足安全用电的需要。
4. 接地标志：接地装置和接地网应设置明显的接地标志，方便人员辨识，防止误操作。
二、防雷安全要求
1. 防雷装置：临时用电系统应安装防雷装置，包括避雷针、避雷带、接地引下线等。防雷装置应符合国家相关规定的要求，能够有效保护施工现场临时用电系统免受雷击的影响。
2. 防雷接地：防雷装置的接地应符合国家规定的要求，接地电阻应小于10欧姆，接地线应使用规定的规格和材质，接地装置应固定可靠，能够保证良好的接地效果。
3. 避雷保护距离：临时用电系统的防雷设施应根据施工现场的具体情况，合理确定避雷保护距离。避雷保护距离一般根据临第 2 页 共 2 页 时用电设备的高度、周围附近有无高大建筑物、周围地形等因素综合考虑，经过专业技术人员计算确定。
4. 雷电预警系统：施工现场临时用电系统应配备雷电预警系统，及时向现场人员发布雷电预警信息，确保人员及时撤离危险区域，尽量避免灾害发生。
三、其他安全要求
1. 用电设备：施工现场临时用电设备应符合国家相关标准的要求，使用完好、正常。
2. 电缆敷设：临时用电系统中的电缆敷设应符合国家相关标准的要求，避免电缆受到机械损伤或与其他管线交叉敷设。
3. 规范操作：施工人员在使用临时用电系统时应按照相关安全规范进行操作，避免发生安全事故。
4. 定期检查：施工现场临时用电系统应定期进行安全检查和维护，确保设备正常运行和安全使用。
七、防雷及接地安装施工方案
1、编制依据
1、《建筑物防雷设计规范》GB50057-94（1994年版）
2、《建筑电气工程质量验收规范》GB50303-2023
3、《建筑物电子信息系统防雷技术规范》GB50343-2023
4、《防雷接地工程与等电位联结》
5、05D10标准图集
6、《电气装置安装工程接地装置施工及验收规范》GB50169-92
2、工程概况
本工程为按三类防雷设防，采用以下措施:
1. 防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2. 引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。
3. 本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。
3、施工准备
技术准备
（1） 施工图纸和技术资料齐全。 （2） 施工方案编制完毕并经审批。
（3） 施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
材料
（1） 接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。
（2） 辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
（3） 电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备
（1） 手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
（2） 电动工具：电锤、冲击锤、电焊机、角磨机等。
防雷接地总结
1. 简介
防雷接地是一种重要的措施，用于保护建筑物、设备和人员免受雷击伤害。接地系统可将雷击电流引导到地面，避免对建筑物和设备的损坏，并确保人员的安全。本文将总结防雷接地的基本原理、常见的接地方式和一些注意事项。
2. 防雷接地的基本原理
防雷接地的基本原理是利用接地系统将雷击电流引导到地面。当雷电击中建筑物或设备时，其电流会通过接地系统中的导体流入地面。良好的接地系统能够提供低电阻路径，使雷击电流尽快散失，减小雷电对建筑物和设备的损害。
3. 常见的接地方式
3.1. 单点接地系统
单点接地系统是最常见的接地方式之一。其原理是将整个建筑物或设备的接地点连接到一处地方，通常是建筑物的地基混凝土或地下水位较低的地方。单点接地系统的优点是结构简单、成本低，适用于大多数情况。然而，在大范围的雷击活动中，单点接地系统可能无法提供足够的保护。
3.2. 多点接地系统
多点接地系统是为了克服单点接地系统的局限性而设计的。它将建筑物或设备的接地点分散在多个地方，通过连接多个接地点形成一个综合的接地系统。多点接地系统能够提供更好的保护，尤其在有高频干扰的环境下效果更显著。然而，多点接地系统的安装和维护成本较高。
3.3. 独立接地系统
独立接地系统是指将防雷接地系统与电气接地系统进行独立设计和布置。独立接地系统有助于减少接地回路的干扰，提高接地的可靠性和效果。虽然独立接地系统需要额外的空间和成本，但在对接地系统的可靠性和安全性有较高要求的场所，如医院、核电站等，独立接地系统是必要的选项。 4. 防雷接地的注意事项
4.1. 地质勘察
在设计和建设防雷接地系统之前，进行地质勘察是必要的。地质勘察可以了解地下土壤的性质、水位情况等，为接地系统的设计提供参考。不同的地质条件可能需要采用不同的接地方式。
4.2. 电阻测量
定期对接地系统的电阻进行测量是必要的。电阻测量可以帮助判断接地系统的性能是否正常，是否需要进行维护或改进。常用的电阻测量方法包括四线法和测地电位法。
电气设备接地（接零）、静电、防雷保护安全管理标准
1范围
1.1本标准规定了电气设备接地（接零）、静电、防雷保护管理的职责、管理内容与要求、检查与考核等。
1.2本标准所指接地（接零）、静电、防雷保护是指生产区域范围内的接地线网、接地线、防静电、防雷装置等。
1.3本标准适用于电气设备接地（接零）、静电、防雷保护的安全管理。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》
GB/T15498-2003《企业标准体系管理标准和工作标准体系》
DL/T800-2012《电力企业标准编制规则》
JGJ46-2005《施工现场临时用电安全技术规范（附条文说明）》
GB50057-2010《建筑物防雷设计规范》
GB50169-2016《电气装置安装工程接地装置施工及验收规范》
GB26860-2011《电力安全工作规程发电厂和变电站电气部分》
《现场作业工作管理规定》
3职责
3.1电气设备的管理部门是电气设备接地（接零）、静电、防雷保护管理的主管部门。
3.2生产技术部负责组织协调、技术监督各部门接地（接零）、静电、防雷保护的工作。防雷、防静电装置的检测，由生产技术部在每年雷雨季节之前请具备防雷装置检测资质的单位对全厂防雷设施、设备进行检查、检测。检测工作结束后，检测单位出具设备防雷、防静电装置检测数据报告，生产技术部存档备查并对报告中提出的整改事项下发到各部门进行整改。
3.3安全监察部负责组织进行监督检查各部门接地（接零）、静电、防雷保护的执行情况。
3.4发电部做好悬挂式接地线的维护、避雷器动作记录、泄露电流的记录，做好全厂接地、静电、防雷的巡检发缺工作。
