室内变压器安装规范

室内变压器安装规范

室内变压器是将电能从一种电压等级转换成另一种电压等级的装置，用于供电系统中的电能变换，通常用于低压配电系统中。室内变压器安装的规范是为了确保变压器的正常运行和安全使用。以下是室内变压器安装的规范：

1. 安装位置选择：

室内变压器应安装在通风良好、无水淹及无腐蚀性气体的室内环境中，远离易燃物品和易爆物品。变压器的电气间距应符合国家标准要求，保持足够的通风安全距离。

2. 支架和基础：

变压器安装应使用坚固的支架和基础，能够承受变压器的重量和运行时的振动。支架和基础应符合设计要求和国家标准，确保变压器稳固地安装在上面。

3. 冷却系统：

变压器需要良好的冷却系统来散热，以保证正常工作。冷却系统应包括风扇、散热器等设备，且应安装在适当的位置，确保散热效果良好。

4. 接地：

变压器的金属外壳和所有金属部件都应接地，以确保人身安全和防止对其他设备产生干扰。接地系统应符合国家标准和设计要求，接地电阻应满足规定值。

5. 绝缘：

变压器的绝缘应符合国家标准要求，以保证正常运行和安全使用。绝缘材料应具有良好的绝缘性能，安装时应注意避开其他设备和导体，防止短路。

6. 连接线路：

变压器与其他设备的连接线路应满足国家电气规范的要求，包括导线截面、电缆走线、接线盒的选择等。连接线路的安装应牢固可靠，接头应做好绝缘处理，避免因线路故障而引起事故。

7. 避雷和过电压保护：

变压器应配备避雷和过电压保护装置，以防止雷击或过电压对变压器产生损坏。避雷和过电压保护装置的选择和安装应符合国家标准和设计要求。

8. 维修与检测：

变压器的维修和检测应定期进行，以保证其正常运行和安全使用。维修和检测应由经过专业技术培训的人员进行，按照国家标准和生产厂家的要求进行操作。

以上是室内变压器安装的一些规范要求。在实际安装过程中，还应根据具体情况和需求，遵循国家标准和设计要求，确保变压器的正常运行和安全使用。

变压器拆除与安装方案

一、前期准备工作

1.确定拆除与安装变压器的具体位置，包括有关建筑物的平面图、立面图和剖面图等相关资料。

2.了解变压器的技术参数和电气连接情况，包括额定电压、变比、容量、绝缘等级、接线方式等。

3.安排专业人员进行现场勘查，评估拆除与安装作业可能存在的难点和风险，并制定相应的安全措施和应急预案。

4.准备所需的施工设备和工具，包括吊车、起重机、螺丝刀、扳手、电缆接头等。

二、拆除变压器

1.先对变压器进行通电试验，确保变压器正常运行并断开电源。

2.断开与变压器连接的电缆或导线，并进行标记，以便后续重新连接。

3.检查变压器底板的支撑和固定情况，拆下底板并保管好。

4.利用吊车或起重机等适当的设备，将变压器从安装位置上移除，并妥善搬运至指定的场所。

5.同时拆卸与变压器相关的附件和设备，如冷却器、防雷装置等，并进行相应的标识和存储。

三、安装变压器 1.根据建筑物的平面图、立面图和剖面图等资料，确定变压器的最佳安装位置，并修整基础。

2.利用吊车或起重机等适当的设备，将变压器从指定的场所移动至安装位置，并进行卸载。

3.检查变压器的底板是否完好，如果损坏，应立即修复或更换。

4.将变压器底板固定在基础上，确保稳固可靠，并根据需要进行调平和调整位置。

5.根据相关的电气连接情况，重新连接与变压器相关的电缆或导线，并进行相应的标记和检查。

6.安装与变压器相关的附件和设备，如冷却器、防雷装置等，并进行相应的调整和测试。

7.对已安装的变压器进行绝缘测试和运行试验，确保其正常运转和安全可靠。

8.安装完毕后，清理现场，确保安全和环境卫生。

四、安全措施和应急预案

1.在拆除和安装变压器的过程中，要严格遵守安全操作规程，佩戴个人防护装备，确保安全无事故。

2.事先制定安全措施和作业方案，包括人员的分工和工作流程，以及应对可能发生的事故和故障的应急预案。

3.对拆除和安装过程中可能存在的高处作业、重物起吊、电气触电等风险，要特别注意防范措施，并进行必要的培训和警示。 4.遇到疑难问题时，及时与技术人员沟通和协商解决，并保证工作的连贯和顺利进行。

220kV变电站建设 主变压器安装作业指导书

一、作业指导书概述

本作业指导书旨在对220kV变电站主变压器安装作业进行详细指导，确保安装工作按照标准化流程和安全要求进行。本指导书包含了主变压器安装前的准备工作、安装过程中的注意事项、安全措施以及安装后的检查和测试等内容，以确保主变压器安装工作的顺利进行。

二、主变压器安装前的准备工作

1. 建立安全防护措施：在安装区域周围设置安全警示标志，并确保安全通道畅通，以确保工作人员的安全。

2. 准备安装设备和工具：根据主变压器的规格和要求，准备好吊装设备、搬运工具、安装工具等。

3. 安装场地准备：清理安装区域，确保场地平整、干燥，并清理掉可能影响安装的杂物。

4. 确认安装方案：根据设计方案和施工图纸，确认主变压器的安装位置和安装方式。

三、主变压器安装过程中的注意事项

1. 主变压器吊装：根据吊装计划，安排吊装设备进行主变压器的吊装作业。在吊装过程中，要确保吊装设备的安全可靠，并采取必要的防护措施，以防止主变压器的损坏或意外事故的发生。

2. 主变压器定位：在主变压器吊装到位后，进行定位工作，确保主变压器与基础座之间的对齐和间隙符合要求。 3. 主变压器连接：根据设计要求，进行主变压器的连接工作，包括连接高压侧和低压侧的导线、接地装置等。在连接过程中，要确保连接的牢固可靠，并注意防止导线的短路和接地装置的安全。

4. 主变压器油箱处理：根据要求，对主变压器的油箱进行处理，包括油箱密封、油位检查、油温控制等。确保油箱的正常运行和安全。

四、主变压器安装中的安全措施

1. 严格遵守安全操作规程：所有参与主变压器安装作业的人员必须严格遵守安全操作规程，包括穿戴个人防护装备、正确使用工具、设备等。

2. 安全警示标志设置：在安装区域周围设置安全警示标志，提醒他人注意安全，并确保安全通道畅通。

3. 安全防护措施：在安装现场设置防护栏杆、安全网等，防止人员误入危险区域。并对吊装设备、搬运工具等进行定期检查和维护，确保其安全可靠。

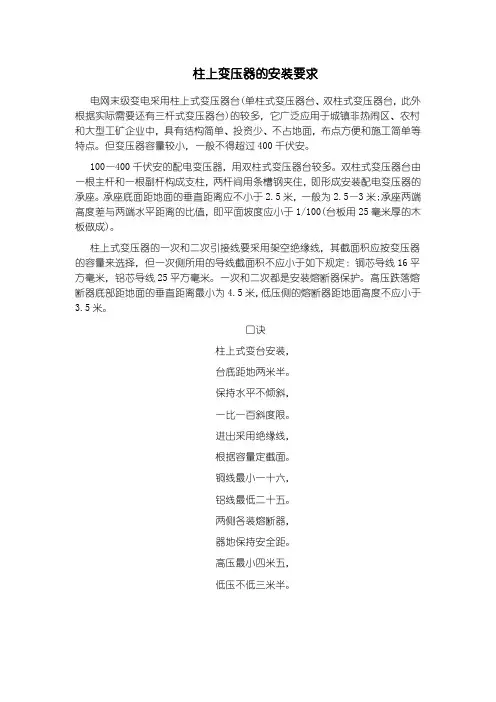

柱上变压器的安装要求

电网末级变电采用柱上式变压器台(单柱式变压器台、双柱式变压器台，此外根据实际需要还有三杆式变压器台)的较多，它广泛应用于城镇非热闹区、农村和大型工矿企业中，具有结构简单、投资少、不占地面，布点方便和施工简单等特点。但变压器容量较小，一般不得超过400千伏安。

100—400千伏安的配电变压器，用双柱式变压器台较多。双柱式变压器台由一根主杆和一根副杆构成支柱，两杆间用条槽钢夹住，即形成安装配电变压器的承座。承座底面距地面的垂直距离应不小于2.5米，一般为2.5—3米;承座两端高度差与两端水平距离的比值，即平面坡度应小于1/100(台板用25毫米厚的木板做成)。

柱上式变压器的一次和二次引接线要采用架空绝缘线，其截面积应按变压器的容量来选择，但一次侧所用的导线截面积不应小于如下规定：铜芯导线16平方毫米，铝芯导线25平方毫米。一次和二次都是安装熔断器保护。高压跌落熔断器底部距地面的垂直距离最小为4.5米，低压侧的熔断器距地面高度不应小于3.5米。

口诀

柱上式变台安装，

台底距地两米半。

保持水平不倾斜，

一比一百斜度限。

进出采用绝缘线，

根据容量定截面。

铜线最小一十六，

铝线最低二十五。

两侧各装熔断器，

器地保持安全距。

高压最小四米五，

低压不低三米半。
