卫星广播电视接收设施的选购\安装和调试【摘要】近年来，无线电视和有线电视在城市得到了较快发展，但是在我们这样的山区县无线电视有线电视覆盖率仅达到40%多，仍有50%的高山群众利用卫星广播电视接收设施收听收看广播电视节目，这些群众基本上都居住在交通不便的高寒边远山区，上门服务很不方便，群众对卫星广播电视接收设施的选购、安装和调试技术还比较缺乏，让更多的群众了解卫星广播电视接收设施的选购、安装和调试知识很有必要，现结合这几年工作来讲述一下卫星广播电视地面接收设施的选购、安装和调试技术。

【关键词】广播电视接收设施；选购；安装；调试[ abstract ] in recent years, wireless television and cable television in the city had rapidder development, but in the us such a mountainous area county radio and television cable tv coverage only reached more than 40%, there are still 50% mountain masses using satellite radio and television reception facilities tune in radio and television programs, these people basically lived in traffic inconvenience in the remote and a mountainous area, on-site service is convenient, the masses of satellite radio and television reception facilities for the purchase, installation and debugging technology is still lacking, let more people understand the satellite radio and television reception facilities for thepurchase, installation and debugging of knowledge is necessary, the combination of these a few years of work to describe radio and television satellite ground receiving facilities for the purchase, installation and debugging technology.[ key words ] radio and television reception facilities; purchase; installation; debug中图分类号：tu248 文献标识码：a文章编号：一卫星广播电视接收设施的组成和作用卫星广播电视接收设施由以下4部分构成。

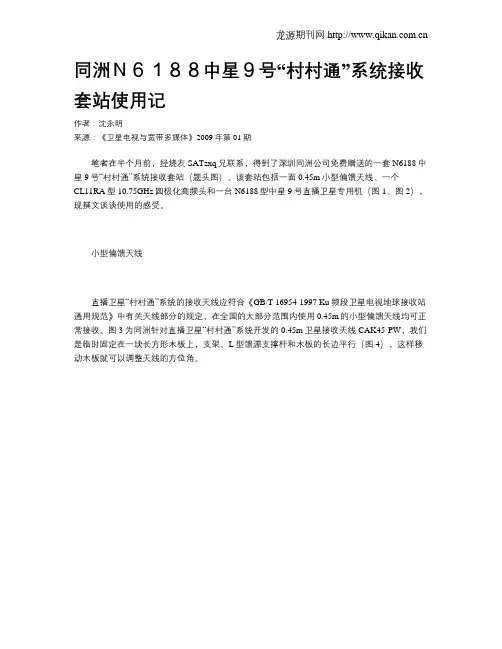

同洲Ｎ６１８８中星９号“村村通”系统接收套站使用记作者：沈永明来源：《卫星电视与宽带多媒体》2009年第01期笔者在半个月前，经烧友SATzxq兄联系，得到了深圳同洲公司免费赠送的一套N6188中星9号“村村通”系统接收套站（题头图）。

该套站包括一面0.45m小型偏馈天线、一个CL11RA型10.75GHz圆极化高频头和一台N6188型中星9号直播卫星专用机（图1、图2），现撰文谈谈使用的感受。

小型偏馈天线直播卫星“村村通”系统的接收天线应符合《GB/T 16954-1997 Ku频段卫星电视地球接收站通用规范》中有关天线部分的规定，在全国的大部分范围内使用0.45m的小型偏馈天线均可正常接收。

图3为同洲针对直播卫星“村村通”系统开发的0.45m卫星接收天线CAK45-PW，我们是临时固定在一块长方形木板上，支架、L型馈源支撑杆和木板的长边平行（图4），这样移动木板就可以调整天线的方位角。

安装天线时，应该注意承座和接头这两个连接片的上下位置，如图5所示。

以使得仰角调节时，能够观察到接头片上面的刻度标记。

请注意安装时，天线的底座要呈水平状态，这样接头片上标注的“0”刻度和旋转轴螺丝的连线才垂直于水平面，天线仰角的刻度以承座片的下缺口为参考点，上下旋转天线，缺口所指示的数值再加上天线一个偏焦角（经实际测试，该天线的偏焦角为22°），例如南京郊区接收中星9号的仰角为42.95°，则调整天线使得缺口对应到42.95°－22°＝20.95°即可。

不过在实际使用时，由于刻度标注在内接头片上，刻度数被外承座片盖住，观察调整很不方便，而一些厂家的天线将刻度标注在外接头片上（图6），这种设计就很好，建议同洲厂家能够参照改进。

圆极化高频头接收直播卫星“村村通”系统，一般来讲，必须采用10750MHz本振频率的圆极化高频头。

因为在直播卫星专用机中，没有普通接收机菜单中的高频头本振频率设置选项，高频头本振频率是系统默认的10750MHz，所以必须采用10750MHz本振频率的高频头，并且最好是左旋圆极化的高频头。

中星9号卫星电视接收器调试
中星9号直播卫星的安装调试
中星9号直播卫星的安装调试非常简单，正常情况下，调试一面天线只用5分钟时间即可。

如果用户使用的是平板天线，天线的安装是最简单的，天线安装固定之后，直接将高频头的接口和直播机用电缆连接上即可，不必设置高频头，就可以开始调试。

如果使用的是普通Ku天线，也不复杂，只要将天线组装固定好，高频头安装好即可。

由于中星9号直播卫星采用的是圆极化传送信号，因此也不必设置高频头的极化角，只要将高频头用夹具固定，F头处于任何方向都可以。

将高频头和直播机连接好以后，就可以开始调试。

步骤一：开机，会出现如下画面：
进入系统设置，接收机会提示用户输入密码，一般的通用密码是9999，也可以查找说明书。

输入密码后，就可以进入系统设置菜单，这时候需要按一下确认键，菜单上开始显示信号强度和信号品质。

当天线没有对准卫星的时候，信号强度很低，一般只有10%左右，而信号品质为0。

没有对准卫星时，信号强度颜色为红色。

这时请调整天线的方位角和仰角，不同地区的方位角和仰角有所不同，可以到下面地址下载计算软件：
中星9号仰角方位角计算软件
当接近正确的方向的时候，信号强度会有所增加，不同的直播机，信号强度的高低并不可以直接比较，有的20%多点就可以接收到信号，有的要30%多。

当信号品质不为0以后，就接收到信号。

收到信号后，信号强度和信号品质全部变为绿色。

然后根据信号品质的指示，微调方向，固定好天线。

中星9号直播卫星接收天线的调整与电视节目接收
唐保平;张西影
【期刊名称】《有线电视技术》
【年(卷),期】2009(016)005
【摘要】中星9号直播卫星位于东经92．2。

E，采用成熟的商用SB4100平台，是一颗大功率、高可靠、长寿命的广播电视直播卫星。

共有多组直播卫星转发器用于直播卫星村村通的上行传输，转发器带宽为36MHz，Ku波段，下行中心频率为11．84GHz、11．88GHz、11．92GHz、11．96GHz，下行极化为左旋圆极化。

信号采用四相相移键控QPSK方式调制，信道编码率为3／4，滚降系数为0．25，符号率为28．8Msps。

【总页数】1页(P109)
【作者】唐保平;张西影
【作者单位】安徽省阜阳市有线电视网络公司;安徽省太和县广播电视局
【正文语种】中文
【中图分类】TN94
【相关文献】
1.中星九号直播卫星接收天线的安装与调试 [J], 张波
2.卫星接收天线的调整与卫星电视节目接收 [J], 博战捷;王继成
3.卫星接收天线的调整与卫星电视节目接收 [J], 博战捷;王继成
4.混凝土反射面接收中星九号——记制作直播卫星地面接收站的广播电视网络工程的实践 [J], 林国刚
5.渐进佳境的"村村通"电视接收系统——兼谈中星9号直播卫星的接收 [J], 沈永明
因版权原因，仅展示原文概要，查看原文内容请购买。

中星9号户户通节目表频道号节目名称加密方式频道号节目名称加密方式001 CCTV-1 综合NDS 211 安徽卫视NDS 002 CCTV-2 财经NDS 221 福建东南卫视NDS 003 CCTV-3 综艺NDS 231 江西卫视NDS 004 CCTV-4 中文国际NDS 241 山东卫视NDS 005 CCTV-5 体育NDS 251 河南卫视NDS 006 CCTV-6 电影NDS 261 湖北卫视NDS 007 CCTV-7 军事农业NDS 271 湖南卫视NDS 008 CCTV-8 电视剧NDS 281 广东卫视NDS 009 CCTV-9 记录NDS 291 广西卫视NDS 010 CCTV-10 科教NDS 311 重庆卫视NDS 011 CCTV-11 戏曲NDS 321 四川卫视NDS 012 CCTV-12 社会与法NDS 331 贵州卫视NDS 013 CCTV-13 新闻NDS 341 云南卫视NDS 014 CCTV-14 少儿NDS 351 西藏卫视NDS 015 CCTV-15 音乐NDS 361 陕西卫视NDS 016 CCTV-NEWS NDS 371 甘肃卫视NDS 051 中国教育NDS 381 青海卫视NDS 101 北京卫视NDS 391 宁夏卫视NDS 111 天津卫视NDS 401 新疆卫视NDS 121 河北卫视NDS 402 兵团卫视NDS 131 山西卫视NDS 451 陕西农林NDS 141 内蒙古卫视NDS 481 西藏藏语NDS 151 辽宁卫视NDS 482 四川康巴藏语NDS 161 吉林卫视NDS 483 青海安多藏语NDS 171 黑龙江卫视NDS 484 新疆维语NDS 181 上海东方卫视NDS 485 新疆哈语NDS 191 江苏卫视NDS 486 内蒙古蒙语NDS 201 浙江卫视NDS 487 吉林延边朝鲜语NDS999 电视测试频道免费户户通机顶盒安装步骤1 机顶盒未通电状态下，在机顶盒上安装SIM卡和智能卡；2 安装好机顶盒的天线，用AV线连接机顶盒与电视机，将机顶盒与卫星接收器连接好；3 打开电视机和机顶盒，通过遥控器设置机顶盒。

中星9号卫星安装与调试由于中星9号采用ABS-S数字接收机接收，因此，必须拥有一台直播星的专用接收机才是成功接收的前提。

从官方公布的中星9号卫星场强图可以看出，在全国范围内均可以用45CM天线满意接收。

只需用原有的KU波段天线及高频头，加上ABS-S数字接收机，就可以成功收视中星9号的直播卫星节目了。

这里需强调的是高频头的选用，因为ABS-S数字接收机内臵只有四组接收参数，且高频头本振默认为10750MHZ，并且根本就没有高频头本振设臵这一项，所以一定要选用10750MHZ本振的高频头，最好还是左旋极化的高频头，如果手头没有，可以用相近本振值的高频头来改制，如10678、10600的都可以。

若采用日本原装小耳朵也很合适，当年接收天浪直播节目效果非常好，如今收中国自己的直播星也是可以的，只不过要将本振频率由10678MHZ改为10750MHZ，并将右旋极化改为左旋极化即可。

有了合适的器材就可以接收：中星9号村村通广播电视节目表了，可以用手头的普通DVB先引导一下，即用95°E卫星做参考，就很容易收下直播星了。

在普通数字机中输入12686、H、28000这组参数，因为信号很强，所以很快就能定位，暂固定一下天线，换上直播星的专用机，开机画面，很明显，这是“村村通广播电视”专用机，如果是第一次使用且天线未对准卫星，则会出现搜索节目的界面，当然是没有节目的，会出现相应的信号提示。

按遥控器上的菜单键，就进入了本机的主菜单，包括频道浏览、节目指南、信息服务和系统设臵四项，选到最后一项时按确认键，在弹出的界面中输入密码，一般出厂默认是0000。

进入系统设臵界面后，第一项就是安装与信号检测，机内已预臵了4个接收参数，这四个参数不可以修改，也不能添加其他参数。

按左右键可以选择这四个参数，按下确认键后，信号强度栏会有信号显示，红色的信号条有相应的百分数，这就证明高频头与接收机连接良好。

此时可以调整天线的方位和仰角了，即在原95°E卫星的位臵方位角向西转3°左右，仰角向下调1°，就可找到信号，细调直至信号强度和信号质量条由红变绿，且二者的数值最大，就说明已经对准卫星，此时将天线固定即可。

中直九号接收卫星小锅调试
１、近日拿到了一个"三*"的卫星小锅，号称是信号接收王，组装后如下图。

不过用料和材料感觉轻飘飘的。

２、调试。

小锅组装还是比较容易，一把镙丝刀，一个钢丝钳就能搞定。

信号线分别连接专用播放机与高频头，ＡＶ线连接电视与播放机。

连接完毕，开始调试。

先调整好仰角约５０度，将小锅对准天空由正南向西缓慢转动，转了90度仍然没有信号，电视机上仍然显示信号中断。

增加仰角，缓慢转动小锅，终于在约65度仰角的西南方向收到信号，画面、音质清晰的中央１台。

３、意外。

第二起来打开电视，又变成了信号中断。

无论怎么调整仰角，转动方向都无济于事，甚至拿在手里转圈了都没信号，判断不是角度的问题。

问题可以出在接头上，仔细查看接头，原来播放机端的接头屏蔽线掉了（如下图），按另一头重新做好接头，连上播放机，再调整下小锅的方向，清晰的画面又出现了。

中星9号平板天线安装与调试视讯通科技设备有限公司为广大客户花最少的时间来调试安装中星九号卫星天线，特此制作成一套“鹦鹉式”的中星9号图文安装教程，供热心烧友参考安装使用，若有不明之处请来电咨询！我们将尽全力为烧友解决安装中遇到的重重困难。

注：我们早期平板天线包装是一流的！2009年新客户订购的中九套装包装均有改装！注：后期生产的25平板天线有些省去了“V”形片，为安装减少了步骤。

注意：这里的偏角只是针对深圳地区的用户所演示，外地的用户必须根据当地的纬度来计算，具体计算请参考：（整体方位角是在西南，初装者最好先识别好自家的安装条件是否允许）/Article/436.html注意：广东省的用户平板天线与水平面的夹角大约是36-42°之间调整容易对好卫星，外地客户天线仰角根据当地纬度计算，越往北移的客户天线的仰角越大（也就是说平板天线的朝向越低）。

注：待以上步骤做到万无一失的时候，接上数据线，进入系统设置，选择安装与信号检测并按下OK键盘，当信号强度和信号质量就会变成绿色（如下）。

当出现绿色指示时，证明平板天线完全对好中星9号卫星，此时选择自动扫描即可搜索到45套电视节目和43套广播电视节目，退出便可收看！中星9号卫星电视天线：一次性投入，以后永远不缴费，这是国家广播电视总局规定的村村通卫星电视节目永久免费！图象非常清晰，比有线电视的还清楚，因为是直播卫星，无需中转直接播放，目前只能收到45套节目省市卫视和43套广播节目（日后一定会增加频道的，因为有18个转发器目前闲置中，只用了其中4个转发器。

25公分平板天线采用的是“中国直播卫星”标准天线，直径只有25CM，非常适合城区郊区城乡安装，安装快捷，携带方便！中星九号接收器：采用的是“中国卫星直播”认证权威的专用接收器，有序列号（以后升级都凭这个）。

安装方法：中星九号卫星天线安装非常简单，只要确保你家正南方向无大型建筑物都可自行安装，非常简单。

卫星跟踪器设置中九教程一、组装天线与安装高频头：把天线和高频头按照说明书安装连接好。

二、线：把机顶盒上的线与电视机上的线连接好。

将音频线和视频线【音频线（红和白），视频线（黄）】的一端接至机顶盒的“右声道”、“左声道”、“视频”（红、白、黄）端口，而另一端使用同样的方法插入到电视机的音视频输入口中。

三、调整天线仰角及方位角：仰角：如天线上刻度已修正偏馈角则用查询到的角度；方位角：正南偏西。

北方大约南偏西23.5度，仰角是54.2度。

南方大约是偏西75度，仰角是54.2度。

四、按机顶盒遥控器的“菜单”键，进入系统设置下一级菜单，找到节目搜索，选择自动搜索，点击确认即可，等待搜索完毕就能正常收看电视节目。

五、如果是中星九号第三代机器，还需要定位开卡才能使用。

设置参数：1、按遥控器上的“菜单”键，进入“主菜单”界面，选“系统设置”；2、输入密码“9999”；3、在“系统设置”界面中选择“安装与信号检测”（默认已经选择），按遥控器的“确认”键两次。
