kh560硅烷偶联剂 检测标准

防范火灾和爆炸
做好防火保护措施。
7.2储存
贮存在阴凉处。容器保持紧闭，储存在干燥通风处。
打开了的容器必须仔细重新封口并保持竖放位置以防止泄漏。
8.接触控制/个体防护
8.1最高容许浓度
成分名称
CAS编号
最高容许浓度
γ-（甲基丙烯酰氧）丙基三甲氧基硅烷
2530-85-0
参看甲醇项
甲醇
67-56-1
中国: TWA 25 mg/m3. STEL 50 mg/m3.可通过皮肤吸收
10.稳定性和反应性
10.1综述
按照常规的无有害反应得工业做法被存储和处理。一般情况下稳定。
10.2化学稳定性：湿度敏感。
10.3反应性
避免接触的条件：不相容的材料，火源，多余的热量，暴露在潮湿的空气中。
危险的分解产品：碳氧化物和未完全燃烧的碳化合物，甲醛，二氧化硅。
危险的聚合作用：在遇到水、强酸、热，可能会发生聚合反应。
氧化特性………………………………………….……….:无
爆炸上限……………………………………………….….:无数据资料
爆炸下限……………………………………………….….:无数据资料
蒸汽压…………………………………………….….…....:无数据资料
蒸气密度………………………………………..................:无数据资料
健康危害
急性毒性,经口类别5
急性毒性,经皮类别5
环境危害
3.2 GHS标签元素
图标或危害标志
信号词警告
危险描述
H227可燃液体
H303 + H313吞咽或皮肤接触可能有害。
防范说明
P210远离热源、火花、明火和热表面。-禁止吸烟。

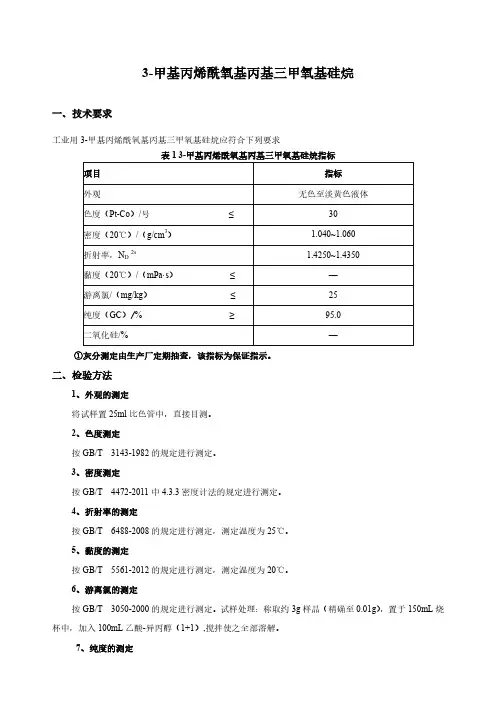

3-甲基丙烯酰氧基丙基三甲氧基硅烷一、技术要求工业用3-甲基丙烯酰氧基丙基三甲氧基硅烷应符合下列要求表1 3-甲基丙烯酰氧基丙基三甲氧基硅烷指标①灰分测定由生产厂定期抽查，该指标为保证指示。

二、检验方法1、外观的测定将试样置25ml比色管中，直接目测。

2、色度测定按GB/T 3143-1982的规定进行测定。

3、密度测定按GB/T 4472-2011中4.3.3密度计法的规定进行测定。

4、折射率的测定按GB/T 6488-2008的规定进行测定，测定温度为25℃。

5、黏度的测定按GB/T 5561-2012的规定进行测定，测定温度为20℃。

6、游离氯的测定按GB/T 3050-2000的规定进行测定。

试样处理：称取约3g样品（精确至0.01g），置于150mL烧杯中，加入100mL乙酸-异丙醇（1+1）,搅拌使之全部溶解。

7、纯度的测定相色谱操作条件按照表2给出的色谱操作条件调整仪器，基线稳定后，用微量进样器吸取0.2uL试样注入气相色谱仪中，待程序完成后得到一个气相色谱图，读取数据。

说明：11. 250 mi n—3-甲基丙烯酰氧基丙基三甲氧基硅烷。

3-甲基丙烯酰氧基丙基三甲氧基硅烷典型气相色谱图结果计算：不饱和硅烷偶联剂的纯度以质量分数砌表示，数值以％计，按公式(1) 计算：w = A/∑Ai × 100式中：A—主成分的峰面积；∑Ai—各组分的峰面积之和。

允许差：两次平行测定结果的绝对差值不得大于0.3％，取两次平行测定结果的算术平均值作为测定结果。

8、二氧化硅含量的测定称取试样2g，精确至0.000l g。

置于已在900℃±25℃灼烧至恒量的坩埚内，加入5 mL盐酸，浸泡4 h。

将装有试样的坩埚放在电炉上加热除去过量的盐酸，然后转移至马弗炉中，缓慢加热到900℃±25℃。

其余按GB/T 11 409 -2008中3．7的规定进行测定。

三、检验规则1、合格判定不饱和硅烷偶联剂出厂检验结果全部符合表1的要求时，判定该批产品合格。

kh560用法
KH-560 是一种硅偶联剂，通常被用于改善聚合物和无机物之间的粘附性，提高复合材料的性能。

以下是一般的KH-560（也称为A-1100）硅偶联剂的用法：
* 表面处理：
* KH-560 通常作为表面处理剂，用于处理玻璃纤维、石英、陶瓷等表面，以增强其与有机聚合物的附着力。

* 改善界面粘附：
* 添加KH-560 到聚合物和无机物的混合物中，可以改善它们之间的粘附性，增强界面结合，提高材料的整体性能。

* 减少表面能：
* KH-560 可以降低材料表面的能量，提高其对聚合物的润湿性，从而促进更好的粘附。

* 增强机械性能：
* 通过使用KH-560，可以改善材料的抗拉强度、弯曲强度和冲击强度等机械性能。

* 抗水解性：
* KH-560 还可以提高材料的抗水解性，使其更耐久，尤其是在潮湿或水分环境中。

* 使用建议：
* KH-560 通常以极小的量添加到聚合物体系中，因此使用建议要严格遵循制造商的推荐量。

* 混合和处理：
* 在将KH-560 添加到体系中之前，确保它充分混合搅拌，以确保均匀分散。

* 应用领域：
* KH-560 广泛应用于玻璃纤维增强聚酰亚胺、聚酰胺、酚醛等材料的制备中，用于提高复合材料的性能。

请注意，具体的用法和建议可能会根据特定应用和材料体系而有所不同。

建议在使用KH-560 或任何其他硅偶联剂之前，仔细阅读相关的制造商数据表和建议。

China Forest Products Industry林产工业，2021，58（05）：1-4+29在大力倡导人造板产业绿色发展的背景下，无机胶黏剂因其具有原料广泛、成本低廉、环境友好等优点，具有巨大的市场应用潜力。

地质聚合物作为一种新型无机胶凝材料，与传统硅酸盐水泥相比具有生产能耗低、原料成本少、耐候性优良等优势[1-5]。

然而，相关研究发现，地质聚合物与木材在复合过程中存在界面相容性差，湿态胶合强度低等问题，限制了其作为无机人造板胶黏剂的广泛应用[6-9]。

因此，要提高地质聚合物基人造板的胶合性能，需解决木材与地质聚合物“有机-无机”界面相容性问题。

已有研究表明，硅烷偶联剂处理木材可提高木质复合材料的力学性能与耐水性能等[10-14]，但关于硅烷偶联剂处理木材的改性机理以及处理后木材与地质聚合物间胶合界面的研究较硅烷偶联剂对地质聚合物基胶合板胶合性能的影响∗邓穆玲 张 扬 潘大卫 （北京林业大学材料科学与技术学院，北京 100083） 摘 要：为提高木材与地质聚合物的界面胶合强度，使用 KH550、KH560 和 KH570 三种硅烷偶联剂对杨木单板进行涂刷处理，以实验室自制的偏高岭土基地质聚合物为木材胶黏剂，热压制备胶合板，研究硅烷偶联剂处理对杨木单板表面微观形貌和润湿性能、胶接界面化学基团和微观结构、胶合板干态和湿态胶合强度的影响。

结果表明：KH550、KH560、KH570偶联剂处理后，木材表面形成的硅烷薄膜层，有利于碱激发剂在木材表面的进一步扩散，平衡接触角分别降低了25.8%、31.8%、14.8%；硅烷偶联剂处理有利于促进地质聚合物在木材内部的渗透，其中偶联剂 KH550处理组的地质聚合物在木材中渗透更为均匀；经浓度为 10%的 KH550处理后，胶合板胶合强度达到最大值，其湿态胶合强度与干态胶合强度分别比未处理材提高了41.5%和47.5%。

关键词：胶合板； 地质聚合物； 硅烷偶联剂； 胶合强度； 表面形貌中图分类号：TS653.3 文献标识码：A 文章编号：1001-5299 （2021） 05-0001-05DOI:10.19531/j.issn1001-5299.202105001Effect of Silane Coupling Agent Treatment on the Bonding Properties of Geopolymer-based PlywoodDENG Mu-ling ZHANG Yang PAN Da-wei(College of Materials Science and Technology, Beijing Forestry University, Beijing100083, P.R.China) Abstract: In order to improve the bonding strength between wood and geopolymer, silane coupling agents named KH550, KH560 and KH570 were used in this study. Lab-made metakaolin-based geopolymer was used as the wood adhesive, and plywood was prepared by hot-pressing. The effects of different silane coupling agents on the microstructure and wettability of the veneer, microstructure and chemical groups of the bonding interface, and the wet and dry bonding strength of geopolymer-based plywood were evaluated. The results showed that KH550, KH560 and KH570 could form silane thin film layer, which was conducive to the further diffusion of alkali activator on the surface of wood. Compared with the untreated wood, the final equilibrium contact angle of wood treated by KH550, KH560 and KH570 was reduced by 25.8%, 31.8% and 14.8%, respectively. Silane coupling agent treatment was beneficial to promote the penetration of geopolymer into wood. Compared with KH560 and KH570, geopolymer penetrated more uniform in the wood treated with KH550. Compared with that of the untreated wood, the adhesive strength of the plywood treated with KH550 at 10% reached the maximum, and the wet bonding strength and dry bonding strength increased by 41.5% and 47.5%, respectively.Key words: Plywood; Geopolymer; Silane coupling agent; Bonding strength; Surface morphology*基金项目：国家自然科学基金项目（3180030195）作者简介：邓穆玲，女，研究方向为木质复合材料与胶黏剂E-mail:**********************通讯作者：张 扬，男，教授，研究方向为木质复合材料与胶黏剂E-mail:**********************.cn修回日期：2021-03-21林产工业2第58卷少。
