常用机械传动的特点及例题

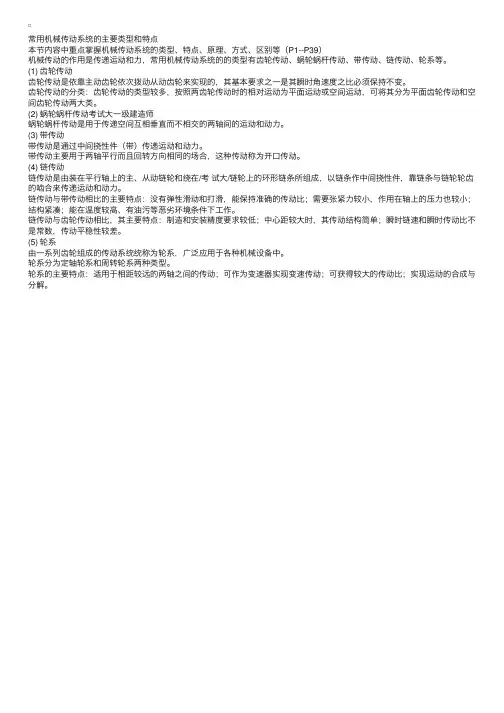

常⽤机械传动系统的主要类型和特点
本节内容中重点掌握机械传动系统的类型、特点、原理、⽅式、区别等（P1--P39）
机械传动的作⽤是传递运动和⼒，常⽤机械传动系统的的类型有齿轮传动、蜗轮蜗杆传动、带传动、链传动、轮系等。

(1) 齿轮传动
齿轮传动是依靠主动齿轮依次拨动从动齿轮来实现的，其基本要求之⼀是其瞬时⾓速度之⽐必须保持不变。

齿轮传动的分类：齿轮传动的类型较多，按照两齿轮传动时的相对运动为平⾯运动或空间运动，可将其分为平⾯齿轮传动和空间齿轮传动两⼤类。

(2) 蜗轮蜗杆传动考试⼤⼀级建造师
蜗轮蜗杆传动是⽤于传递空间互相垂直⽽不相交的两轴间的运动和动⼒。

(3) 带传动
带传动是通过中间挠性件（带）传递运动和动⼒。

带传动主要⽤于两轴平⾏⽽且回转⽅向相同的场合，这种传动称为开⼝传动。

(4) 链传动
链传动是由装在平⾏轴上的主、从动链轮和绕在/考试⼤/链轮上的环形链条所组成，以链条作中间挠性件，靠链条与链轮轮齿的啮合来传递运动和动⼒。

链传动与带传动相⽐的主要特点：没有弹性滑动和打滑，能保持准确的传动⽐；需要张紧⼒较⼩，作⽤在轴上的压⼒也较⼩；结构紧凑；能在温度较⾼、有油污等恶劣环境条件下⼯作。

链传动与齿轮传动相⽐，其主要特点：制造和安装精度要求较低；中⼼距较⼤时，其传动结构简单；瞬时链速和瞬时传动⽐不是常数，传动平稳性较差。

(5) 轮系
由⼀系列齿轮组成的传动系统统称为轮系，⼴泛应⽤于各种机械设备中。

轮系分为定轴轮系和周转轮系两种类型。

轮系的主要特点：适⽤于相距较远的两轴之间的传动；可作为变速器实现变速传动；可获得较⼤的传动⽐；实现运动的合成与分解。

机械传动的类型带传动是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。

根据传动原理的不同，有靠带与带轮间的摩擦力传动的摩擦型带传动，也有靠带与带轮上的齿相互啮合传动的同步带传动。

定义：由柔性带和带轮组成传递运动和（或）动力的机械传动，分摩擦传动和啮合传动。

3．带传动（带传动的组成、类型、特点和应用、带传动的受力分析和应力分析、带传动的弹性滑动和打滑、普通V带传动的设计计算、其他带传动简介）4．链传动（链传动的组成、类型、特点和应用、链传动的运动特性和受力分析、滚子链传动的失效分析和设计计算、链传动的布置和润滑）5．齿轮传动（齿轮传动的类型、特点及应用、齿廓啮合的基本定律、渐开线齿廓、渐开线标准直齿圆柱齿轮各部分名称及基本尺寸、渐开线直齿圆柱齿轮正确啮合和连续传动的条件、渐开线直齿圆柱齿轮的加工及精度、轮齿的失效和齿轮材料、直齿圆柱齿轮传动的强度计算、斜齿圆柱齿轮传动、锥齿轮传动、齿轮结构、齿轮传动的润滑和效率、变位齿轮传动、圆弧齿轮传动简介）6．蜗杆传动（蜗杆传动的类型、特点及应用、普通圆柱蜗杆传动的主要参数和几何尺寸计算、蜗杆传动的运动分析和受力分析、蜗杆传动的失效形式、材料和结构、蜗杆传动的强度计算、蜗杆传动的效率、润滑和热平衡计算、新型蜗杆传动简介）7．轮系、减速器及机械无级变速传动（轮系的应用及分类、定轴轮系及其传动比、周转轮系及其传动比、混合轮系及其传动比、几种特殊形式的行星传动简介、减速器、摩擦轮传动和机械无级变速传动）8．螺旋传动（螺旋传动的类型和应用、滑动螺旋传动、滚珠螺旋传动简介、静压螺旋传动简介）9．连杆传动（连杆传动的组成、应用及特点、铰链四杆机构的基本形式及其特性、铰链四杆机构的尺寸关系及其演化形式、平面四杆机构设计、连杆传动的结构与多杆机构简介）10．凸轮传动（凸轮传动的组成、应用和类型、从动件的常用运动规律及其选择、用作图法设计凸轮轮廓曲线、用解析法设计凸轮轮廓曲线、凸轮机构基本尺寸的确定、凸轮传动的材料、结构和强度校核）11．棘轮传动、槽轮传动和其他步进传动两轮轴线的相互位置可分为平面齿轮传动和空间齿轮传动。

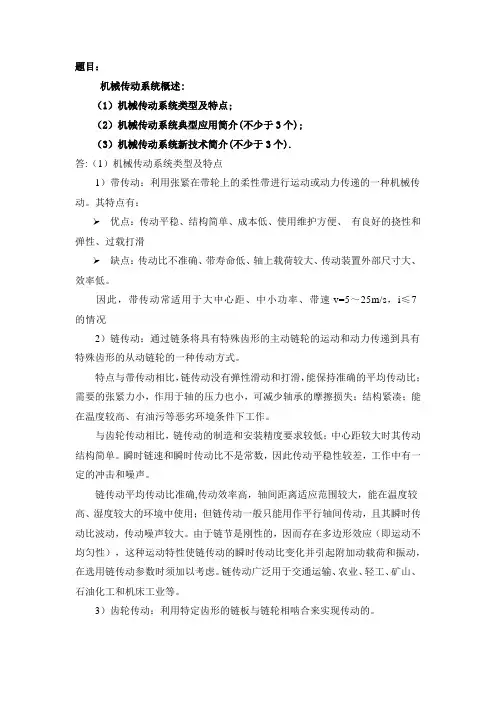

题目：机械传动系统概述:（1）机械传动系统类型及特点;（2）机械传动系统典型应用简介(不少于3个);（3）机械传动系统新技术简介(不少于3个).答:（1）机械传动系统类型及特点1）带传动：利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。

其特点有：优点：传动平稳、结构简单、成本低、使用维护方便、有良好的挠性和弹性、过载打滑缺点：传动比不准确、带寿命低、轴上载荷较大、传动装置外部尺寸大、效率低。

因此，带传动常适用于大中心距、中小功率、带速v=5～25m/s，i≤7的情况2）链传动：通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。

特点与带传动相比，链传动没有弹性滑动和打滑，能保持准确的平均传动比；需要的张紧力小，作用于轴的压力也小，可减少轴承的摩擦损失；结构紧凑；能在温度较高、有油污等恶劣环境条件下工作。

与齿轮传动相比，链传动的制造和安装精度要求较低；中心距较大时其传动结构简单。

瞬时链速和瞬时传动比不是常数，因此传动平稳性较差，工作中有一定的冲击和噪声。

链传动平均传动比准确,传动效率高，轴间距离适应范围较大，能在温度较高、湿度较大的环境中使用；但链传动一般只能用作平行轴间传动，且其瞬时传动比波动，传动噪声较大。

由于链节是刚性的，因而存在多边形效应（即运动不均匀性），这种运动特性使链传动的瞬时传动比变化并引起附加动载荷和振动，在选用链传动参数时须加以考虑。

链传动广泛用于交通运输、农业、轻工、矿山、石油化工和机床工业等。

3）齿轮传动：利用特定齿形的链板与链轮相啮合来实现传动的。

齿轮传动的特点是：齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大。

例如传递功率可以从很小至几十万千瓦；速度最高可达300m/s；齿轮直径可以从几毫米至二十多米。

但是制造齿轮需要有专门的设备，啮合传动会产生噪声。

4）蜗杆传动：由蜗杆和蜗轮组成，一般蜗杆为主动件。
