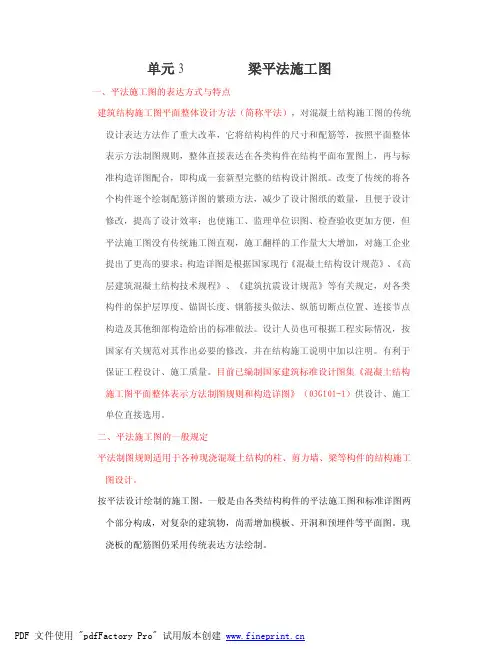

单元3 梁平法施工图一、平法施工图的表达方式与特点建筑结构施工图平面整体设计方法（简称平法），对混凝土结构施工图的传统设计表达方法作了重大改革，它将结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件在结构平面布置图上，再与标准构造详图配合，即构成一套新型完整的结构设计图纸。
改变了传统的将各个构件逐个绘制配筋详图的繁琐方法，减少了设计图纸的数量，且便于设计修改，提高了设计效率；也使施工、监理单位识图、检查验收更加方便，但平法施工图没有传统施工图直观，施工翻样的工作量大大增加，对施工企业提出了更高的要求；构造详图是根据国家现行《混凝土结构设计规范》、《高层建筑混凝土结构技术规程》、《建筑抗震设计规范》等有关规定，对各类构件的保护层厚度、锚固长度、钢筋接头做法、纵筋切断点位置、连接节点构造及其他细部构造给出的标准做法。
设计人员也可根据工程实际情况，按国家有关规范对其作出必要的修改，并在结构施工说明中加以注明。
有利于保证工程设计、施工质量。
目前已编制国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）供设计、施工单位直接选用。
二、平法施工图的一般规定平法制图规则适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图设计。
按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准详图两个部分构成，对复杂的建筑物，尚需增加模板、开洞和预埋件等平面图。
现浇板的配筋图仍采用传统表达方法绘制。
按平法设计绘制结构施工图时，必须根据具体工程，按照各类构件的平法制图规则，在按结构层（标准层）绘制的平面布置图上直接表示各构件的尺寸和配筋。
出图时，宜按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。
按平法设计绘制结构施工图时，应当用表格或其它方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高与结构层高在单项工程中必须统一。

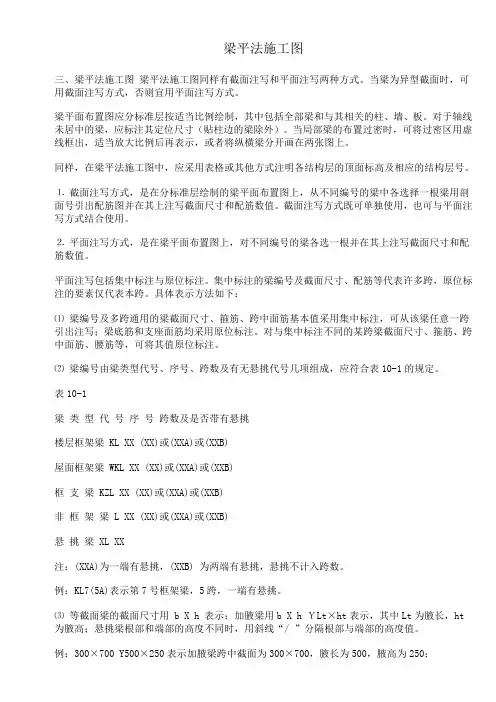

梁平法施工图三、梁平法施工图梁平法施工图同样有截面注写和平面注写两种方式。
当梁为异型截面时，可用截面注写方式，否则宜用平面注写方式。
梁平面布置图应分标准层按适当比例绘制，其中包括全部梁和与其相关的柱、墙、板。
对于轴线未居中的梁，应标注其定位尺寸（贴柱边的梁除外）。
当局部梁的布置过密时，可将过密区用虚线框出，适当放大比例后再表示，或者将纵横梁分开画在两张图上。
同样，在梁平法施工图中，应采用表格或其他方式注明各结构层的顶面标高及相应的结构层号。
⒈ 截面注写方式，是在分标准层绘制的梁平面布置图上，从不同编号的梁中各选择一根梁用剖面号引出配筋图并在其上注写截面尺寸和配筋数值。
截面注写方式既可单独使用，也可与平面注写方式结合使用。
⒉ 平面注写方式，是在梁平面布置图上，对不同编号的梁各选一根并在其上注写截面尺寸和配筋数值。
平面注写包括集中标注与原位标注。
集中标注的梁编号及截面尺寸、配筋等代表许多跨，原位标注的要素仅代表本跨。
具体表示方法如下：⑴ 梁编号及多跨通用的梁截面尺寸、箍筋、跨中面筋基本值采用集中标注，可从该梁任意一跨引出注写；梁底筋和支座面筋均采用原位标注。
对与集中标注不同的某跨梁截面尺寸、箍筋、跨中面筋、腰筋等，可将其值原位标注。
⑵ 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表10-1的规定。
表10-1梁类型代号序号跨数及是否带有悬挑楼层框架梁 KL XX (XX)或(XXA)或(XXB)屋面框架梁 WKL XX (XX)或(XXA)或(XXB)框支梁 KZL XX (XX)或(XXA)或(XXB)非框架梁 L XX (XX)或(XXA)或(XXB)悬挑梁 XL XX注：(XXA)为一端有悬挑，(XXB) 为两端有悬挑，悬挑不计入跨数。
例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑。
⑶ 等截面梁的截面尺寸用 b X h 表示；加腋梁用b X h ＹLt×ht表示，其中Lt为腋长，ht 为腋高；悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔根部与端部的高度值。
