轨行区施工方案

XXX市地铁一期工程（号线） 机电系统安装施工XX标段 轨行区施工方案 编制人： 审核人： 审批人： 目录 一、 编制依据........................................................................................................................... 1 二、 工程概况........................................................................................................................... 1 三、 轨行区施工的作业内容 ................................................................................................... 1 四、 轨行区管理组织机构 ....................................................................................................... 1 五、 轨行区作业技术要求和安全注意事项 ........................................................................... 2 六、 轨行区内现场文明施工措施 ........................................................................................... 4 七、 设备在区间搬运中的成品保护措施 ............................................................................... 4 八、 区间设备运输方案 ........................................................................................................... 5 九、 区间电缆敷设方案 ........................................................................................................... 6 十、 区间轨行区消防给排水施工方案 ................................................................................... 9 十一、 通风空调专业施工方案 ............................................................................................. 13 1

轨行区施工方案 一、编制依据 本方案编制依据为： 设计图纸 现场实际情况 《地下铁道工程施工及验收规范（2003年版）》GB50299-1999 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《通风与空调工程施工质量验收规范》GB50243-2002 《建筑电气安装工程施工质量验收规范》（GB50303-2002） 建筑安装分项工程施工工艺规程 青岛市建筑工程施工安全操作规程 通风管道技术规程 建设工程施工现场供用电安全规范 建设工程项目管理规范 二、工程概况 三、轨行区施工的作业内容 轨行区施工的作业内容 通风空调专业的轨顶风管、风口、站台下风口安装；动力照明专业的区间电缆、配电箱安装、区间照明管线、灯具安装等；区间消防、给排水管道，水泵、消火栓；环境与设备监控专业区间管线、设备安装。

四、轨行区管理组织机构 轨行区作业管理实行轨行区作业联合调度室、轨行区作业分调度 2

室、施工单位调度室三级管理 1、轨行区作业联合调度室组织机构人员 主任： 2、轨行区作业分调度室组织机构人员 3、机电XXX标XXXXX站调度室 调度长： 调度员： 办公地点： XXXXXX标项目经理部 施工范围：区间里程K4+598-K8+359 职责： （1）制定本单位的轨行区作业月、周、日计划及各项安全措施， 并按时上报分调度室，参加联合调度室组织召开的计划协调会。 （2）监督落实轨行区施工与运输安全措施。 （3）向分调度室进行进、出轨行区施工的请、销点登记。

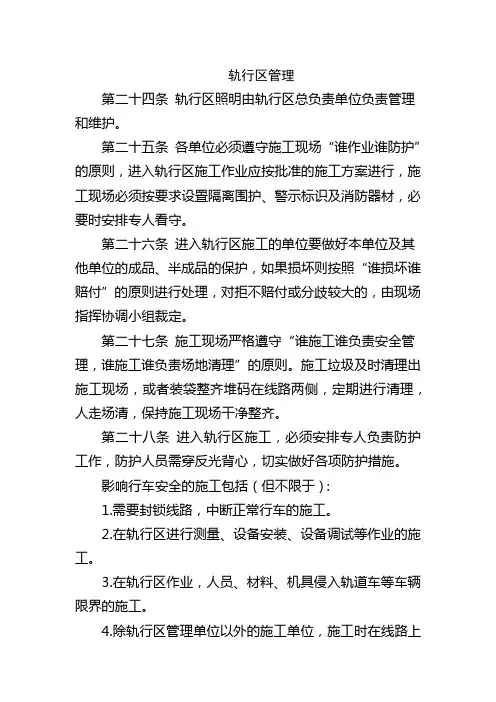

五、轨行区作业技术要求和安全注意事项 轨行区内作业必须严格执行业主方相关部门的管理规定，在进场后编制好轨行区施工作业计划并按照计划执行。在施工前提前15天先申报施工计划，得到相关部门批准后在进行施工。施工过程中认真执行作业令批准的时间、区段要求，遵守区间施工管理要求。

1、轨行区技术保证措施 1）在施工前应与轨行区临时管辖单位签订安全协议，缴纳安全文明施工风险抵押金。未签订安全协议，不得进场施工。 2）制定轨行区作业安全方案，并对全员进行安全技术交底。 3

3）制定轨行区行车运输应急预案，并定期组织人员进行演练。 2、轨行区施工作业防护 1）轨行区作业必须设置专职防护员。防护员在作业前应对必须携带的防护用品和工具进行检查，确保防护用品性能良好。 2）开始施工前，应在作业区域的起点、终点以外50m处各设置闪光灯作为停车防护信号，遇曲线地段应延长防护距离至100m。 3）在轨行区作业的人员必须配戴安全帽，穿有反光标志安全防护背心，必要时应身挂流动的红色小警示灯具 4）严禁作业人员躺在道床上休息，不得在轨行区追逐打闹。 5）未经允许不得登乘轨道车，不得攀爬运行中的车辆。平板车不得载人通行。 6）不得在车辆间、车辆与车挡间工作和穿行。 7）严禁通过车辆底部、车辆连接处传递工具，装卸车过程中不得钻车和在车下坐卧。 8）区间照明有限，区间内作业，作业人员须携带照明设备。 9）手推平车在使用过程中必须配备足够的随车人员以保证小平车随时能够撤出线路。手推平车使用完毕后不得停留在线路上，平车停留时，必须做好防溜工作。 10）手推平车不得载人行走，不得拖拉行走。 11）作业人员不得移动停在线路上的轨道车及平板车。 3、人员及场地清理 1）施工作业结束后施工负责人负责作业区域的材料、工器具的 4

清理工作，本次作业未完成安装的材料应堆放稳固，不得侵入轨道车的行车限界。 2）施工作业结束后施工班组长或施工负责人负责清点作业人员，统一离开轨行区。 3）在站台堆放的设备材料，应稳固堆放于距离站台边缘2.0m以外的地方，防止对轨道车、作业人员造成伤害事故。 六、轨行区内现场文明施工措施 1、区间内安装的配电箱、控制柜、各种灯具等都要通过区间运输到安装位置，包括各种设备的接线，安装后的杂物、剩余废料等问题是影响区间文明现场的关键，文明施工现场环境的保护也是区间施工的一项重要工作，我单位将建立制度、制定措施、落实专人负责。 2、在区间作业安装，对安装后的包装纸箱、木包装箱、剩余管线废料等及时清理出施工作业面，并清扫作业场地，作好区间的文明环境保护工作。作业班长做好记录，交安全质量部登记，安全质量部人员负责督导检查。

七、设备在区间搬运中的成品保护措施 1、对于区间体积、重量较大的设备如区间的隧道风机、控制柜、水泵运输，首先应了解设备的性能、安装要求、安装位置、设备出入口、运行路线等；采取合理的运输方法，掌握设备的重心，制定相应的运输吊装方案，根据现场条件尽量做到原包装运输到安装位置，现场开箱，避免吊装运输时设备外表的划伤。 2、体形较大的如电缆盘，应事先了解设备重心，采取措施防止设备在运输过程中倒翻。在设备运输前应将电缆盘吊放在平板运输车上，作好稳固保护工作，运输设备的小车要平稳向前移动，运输设备 5

的小车使用前检查制动性能是否良好。对于控制柜的运输要注意重心高度。控制柜在运输中，防止重心过高歪斜、倾倒。带箱吊装运输前选好吊点位置，检查钢丝绳是否等长，钢丝绳防滑胶皮是否放好，挂绳位置是否合理，吊装方法是否到位，以确保设备搬运的安全可靠。

八、区间设备运输方案 1、利用轨道车运输方案 隧道风机在运输到安装位置后设备下车时，搭好下车平台，采用顶升法将设备慢慢顶起，底盘下放置直径50mm的加厚钢管做滚杠，摆放滚杠的间距不大于250mm，以便减轻设备对滚杠的承压力。采用φ50加厚钢管做滚杠的主要作用是降低被运物体的重心高度，减少物体在运输中的摆动力，增强稳定性,达到滚动运输到下车平台的安全目的，然后，待设备到达下车平台后，再次采用顶升法将设备顶起，抽出滚杠，缓慢交替抽出搭设平台的垫木、垫板，使设备稳稳落在提前安放好的设备运输通道上。在通道上安放好φ50加厚钢管滚杠，将设备连同底盘滚动到安装位置。 2、轨道不能通达时区间设备运输方案 轨行区运输方案分两种情况。一种是考虑轨道施工进度满足不了区间设备运输要求。一种是轨道施工完成，轨道车能正常运行。第一种情况是本方案重点设计内容，第二种相对简单，区间设备可直接用轨道车运输到安装位置，然后进行短距离倒运、安装。 另一种情况是轨道未辅设，但路基已完成。此种情况下使用组合叉车运输，将两台液压叉车分别前后布置，将设备吊到叉车上，人力推运，如果路基不平，则可考虑在路基上辅设δ=8mm钢板，进行叉车运输。见下图：
