(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258269.8(22)申请日 2019.02.28(73)专利权人 永春县梓涵生态农业有限公司地址 362000 福建省泉州市永春县桃城镇探花山工业区D-10号B栋205室(72)发明人 林巧玲　(74)专利代理机构 北京邦创至诚知识产权代理事务所(普通合伙) 11717代理人 吴强(51)Int.Cl.B67B 3/20(2006.01)(54)实用新型名称一种拧盖机的固定装置(57)摘要本实用新型提供一种拧盖机的固定装置，包括控制箱、控制面板、支撑柱、底座、调节旋钮、固定庄、固定装置、限位夹、拧盖头罩、机身、顶板、立柱、连接座，底座通过支撑柱与控制箱相连接，调节旋钮设有两个并分别与固定庄机械连接，固定庄与底座表面的右上角相贴合并采用螺丝连接，固定庄内部设有齿轮，固定装置前端与固定庄正表面相贴合，固定夹头右侧与延伸杆左端紧固连接，固定旋钮螺纹连接在锁紧块上表面，连接长槽与连接杆为一体化结构，锁紧块嵌套在延伸杆与连接杆表面，放置槽与放置台为一体化结构；该结构新颖合理，它采用电机驱动进行拧盖，拧盖速度快，并设有固定装置与限位夹，可以有效的进行固定，有利于进行拧盖。

权利要求书1页 说明书3页 附图1页CN 209872304 U 2019.12.31C N 209872304U权　利　要　求　书1/1页CN 209872304 U1.一种拧盖机的固定装置，包括控制箱(1)、控制面板(2)、支撑柱(3)、底座(4)、调节旋钮(5)、固定庄(6)、固定装置(7)、限位夹(8)、拧盖头罩(9)、机身(10)、顶板(11)、立柱(12)、连接座(13)，其特征在于，所述控制箱(1)底部与支撑柱(3)螺丝连接，所述控制面板(2)嵌在控制箱(1)表面并采用电连接，所述支撑柱(3)与底座(4)采用焊接连接并安设在底座(4)上表面左侧，所述底座(4)通过支撑柱(3)与控制箱(1)相连接，所述调节旋钮(5)设有两个并分别与固定庄(6)机械连接，所述固定庄(6)与底座(4)表面的右上角相贴合并采用螺丝连接，所述固定庄(6)内部设有齿轮，所述固定装置(7)前端与固定庄(6)正表面相贴合，所述固定装置(7)底部与底座(4)表面右侧的中间紧固连接，所述固定装置(7)包括固定器(701)、固定夹头(702)、延伸杆(703)、固定旋钮(704)、连接长槽(705)、锁紧块(706)、连接杆(707)、放置槽(708)、放置台(709)，所述固定器(701)设有两个分别安装在放置台(709)左右两侧，所述固定夹头(702)右侧与延伸杆(703)左端紧固连接，所述固定旋钮(704)螺纹连接在锁紧块(706)上表面，所述连接长槽(705)安设在连接杆(707)上表面，所述连接长槽(705)与连接杆(707)为一体化结构，所述锁紧块(706)嵌套在延伸杆(703)与连接杆(707)表面，所述连接杆(707)左端紧固连接在放置台(709)右侧表面，所述放置槽(708)安设在放置台(709)上表面的中间，所述放置槽(708)与放置台(709)为一体化结构，所述限位夹(8)根部与固定庄(6)内部的齿轮进行机械连接，所述机身(10)螺丝连接在上下两个连接座(13)之间，所述机身(10)内部设有伺服电机，所述顶板(11)底部的两侧与立柱(12)紧固连接，所述连接座(13)两侧与立柱(12)嵌套连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920203575.1(22)申请日 2019.02.15(73)专利权人 海盐县富亭螺帽五金厂地址 314303 浙江省嘉兴市海盐县秦山街道金城二路10号(72)发明人 夏国军　(51)Int.Cl.B23G 1/44(2006.01)B23G 11/00(2006.01)(54)实用新型名称一种螺母攻牙机的可调节夹紧装置(57)摘要本实用新型涉及螺母攻牙机的技术领域，公开了一种螺母攻牙机的可调节夹紧装置，包括机体和固定于机体上的进料箱和进料轨，进料轨与进料箱活动连接，且进料轨上形成有进料通道；进料轨与调节装置连接，调节装置包括插接杆和滑动机构，机体上固定有固定座，插接杆插接于固定座和进料轨对应处，且插接杆转动连接于固定座并可限位进料轨，滑动机构控制进料轨滑设于插接杆。

本实用新型具有以下优点和效果：本方案利用新机械结构，插接于固定座上的插接杆一方面可实现进料轨的滑动调节，另一方面又可对进料轨进行限位以固定，使进料轨的调节操作更易于实现，从而使进料轨上的进料通道对不同尺寸的螺母均可起夹紧作用，扩大装置的适用范围。

权利要求书1页 说明书4页 附图3页CN 209902409 U 2020.01.07C N 209902409U权　利　要　求　书1/1页CN 209902409 U1.一种螺母攻牙机的可调节夹紧装置，包括机体(1)和固定于机体(1)上的进料箱(2)和进料轨(3)，其特征在于：所述进料轨(3)与所述进料箱(2)活动连接，且所述进料轨(3)上形成有进料通道(31)；所述进料轨(3)与调节装置(7)连接，所述调节装置(7)包括插接杆(8)和滑动机构(9)，所述机体(1)上固定有固定座(11)，所述插接杆(8)插接于所述固定座(11)和所述进料轨(3)对应处，且所述插接杆(8)转动连接于所述固定座(11)并可限位所述进料轨(3)，所述滑动机构(9)控制所述进料轨(3)滑设于所述插接杆(8)。

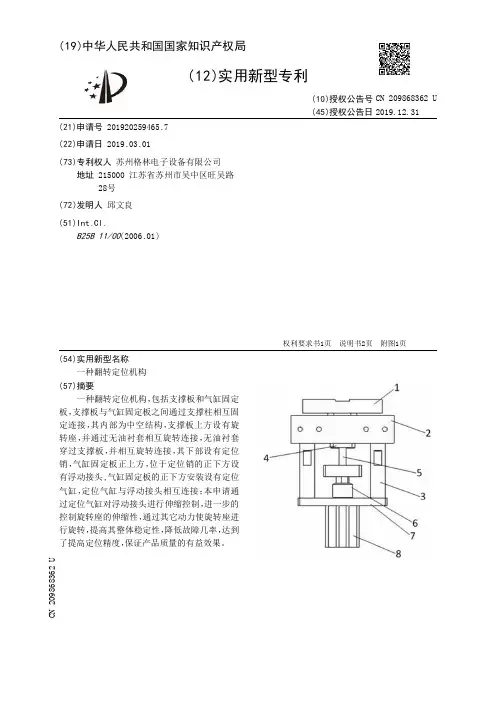

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259465.7(22)申请日 2019.03.01(73)专利权人 苏州格林电子设备有限公司地址 215000 江苏省苏州市吴中区旺吴路28号(72)发明人 邱文良　(51)Int.Cl.B25B 11/00(2006.01)(54)实用新型名称一种翻转定位机构(57)摘要一种翻转定位机构，包括支撑板和气缸固定板，支撑板与气缸固定板之间通过支撑柱相互固定连接，其内部为中空结构，支撑板上方设有旋转座，并通过无油衬套相互旋转连接，无油衬套穿过支撑板，并相互旋转连接，其下部设有定位销，气缸固定板正上方，位于定位销的正下方设有浮动接头,气缸固定板的正下方安装设有定位气缸，定位气缸与浮动接头相互连接；本申请通过定位气缸对浮动接头进行伸缩控制，进一步的控制旋转座的伸缩性，通过其它动力使旋转座进行旋转，提高其整体稳定性，降低故障几率，达到了提高定位精度，保证产品质量的有益效果。

权利要求书1页 说明书2页 附图1页CN 209868362 U 2019.12.31C N 209868362U权　利　要　求　书1/1页CN 209868362 U1. 一种翻转定位机构，包括支撑板（2）和气缸固定板（7），其特征在于：所述支撑板（2）与气缸固定板（7）之间通过支撑柱（3）相互固定连接，其内部为中空结构，所述支撑板（2）上方设有旋转座（1），并通过无油衬套（4）相互旋转连接，所述无油衬套（4）穿过支撑板（2），并相互旋转连接，其下部设有定位销（5），所述气缸固定板（7）正上方，位于定位销（5）的正下方设有浮动接头（6）,所述气缸固定板（7）的正下方安装设有定位气缸（8），所述定位气缸（8）与浮动接头（6）相互连接。

2.根据权利要求 1 所述的一种翻转定位机构，其特征在于：所述支撑板（2）和气缸固定板（7）为圆弧形或矩形。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920291146.4(22)申请日 2019.03.07(73)专利权人 江西瑞曼增材科技有限公司地址 330046 江西省南昌市青山湖区高新技术产业开发区高新二路18号创业大厦602室

(72)发明人 王明生　(74)专利代理机构 南昌大牛专利代理事务所(普通合伙) 36135代理人 喻莎

(51)Int.Cl.B23K 37/053(2006.01)

(54)实用新型名称一种用于圆管铝合金焊接用可调式的固定装置(57)摘要本实用新型公开了一种用于圆管铝合金焊接用可调式的固定装置，包括底座、侧边滑槽和固定杆，底座的内部上表面开设有下部圆槽，侧边滑槽对称预留在底座的内部两侧，上部支架的底面两侧对称固定有底部弹簧，固定杆设置在穿槽的内部，上部圆槽的内部两侧对称设置有夹板，固定杆的外部两侧对称安装有上部滑块，固定环的下表面中间位置通过中间弹簧与挡板相互连接，限位板的外部两侧对称安装有内部滑块，上部支架和固定杆的上表面均开设有限位孔。该用于圆管铝合金焊接用可调式的固定装置，将圆管铝合金固定在该装置上以后，还可以调节圆管铝合金的位置，调节性强，并且弹性结构设置的限位板可以维持焊接过程中的稳定性。

权利要求书1页 说明书4页 附图3页CN 209830765 U2019.12.24

CN 209830765 U1.一种用于圆管铝合金焊接用可调式的固定装置，包括底座(1)、侧边滑槽(6)和固定杆(12)，其特征在于：所述底座(1)的内部上表面开设有下部圆槽(2)，且底座(1)的内部下表面固定有连接块(3)，并且连接块(3)通过转轴(4)与固定环(5)相互连接，所述侧边滑槽(6)对称预留在底座(1)的内部两侧，且侧边滑槽(6)通过侧边滑块(7)与上部支架(8)相互连接，并且侧边滑块(7)对称安装在上部支架(8)的外部两侧，所述上部支架(8)的底面两侧对称固定有底部弹簧(9)，且上部支架(8)的上表面内部开设有穿槽(10)，并且穿槽(10)的内部两侧对称预留有上部滑槽(11)，所述固定杆(12)设置在穿槽(10)的内部，且固定杆(12)的内部等间距开设有上部圆槽(13)，所述上部圆槽(13)的内部两侧对称设置有夹板(14)，且夹板(14)的侧面焊接有螺纹杆(15)，并且上部圆槽(13)的外部两侧对称预留有螺纹孔(16)，所述固定杆(12)的外部两侧对称安装有上部滑块(17)，所述固定环(5)的下表面中间位置通过中间弹簧(18)与挡板(19)相互连接，且固定环(5)的下表面一侧焊接有定位柱(20)，并且定位柱(20)通过定位孔(21)与底座(1)相互连接，所述定位孔(21)开设在底座(1)的内部下表面，且底座(1)的内部预留有收纳槽(22)，并且收纳槽(22)通过内部弹簧(23)与限位板(24)相互连接，所述限位板(24)的外部两侧对称安装有内部滑块(25)，且内部滑块(25)通过内部滑槽(26)与底座(1)相互连接，并且内部滑槽(26)预留在底座(1)的内部，所述上部支架(8)和固定杆(12)的上表面均开设有限位孔(27)。2.根据权利要求1所述的一种用于圆管铝合金焊接用可调式的固定装置，其特征在于：所述底座(1)通过侧边滑槽(6)和侧边滑块(7)与上部支架(8)组成滑动结构，且上部支架(8)的下表面通过底部弹簧(9)与底座(1)的内部下表面弹性连接，并且底座(1)的内部长度等于上部支架(8)的外部长度。3.根据权利要求1所述的一种用于圆管铝合金焊接用可调式的固定装置，其特征在于：所述固定环(5)通过转轴(4)与连接块(3)组成转动结构，且该转动结构的转动角度范围为0-180°，并且固定环(5)通过定位柱(20)和定位孔(21)与底座(1)卡槽连接。4.根据权利要求1所述的一种用于圆管铝合金焊接用可调式的固定装置，其特征在于：所述固定杆(12)通过上部滑块(17)和上部滑槽(11)与上部支架(8)滑动连接，且固定杆(12)正面视图呈倒“T”形状，并且上部支架(8)的侧面视图呈“n”形状。5.根据权利要求1所述的一种用于圆管铝合金焊接用可调式的固定装置，其特征在于：所述夹板(14)通过螺纹杆(15)和螺纹孔(16)与上部圆槽(13)螺纹连接，且上部圆槽(13)的横向中心线与下部圆槽(2)的横向中心线在同一平面内上下平行，并且螺纹杆(15)与夹板(14)的侧面视图呈倒“工”形状。6.根据权利要求1所述的一种用于圆管铝合金焊接用可调式的固定装置，其特征在于：所述挡板(19)通过中间弹簧(18)与固定环(5)组成弹性结构，且挡板(19)的侧面视图呈圆弧状，并且挡板(19)的圆心与下部圆槽(2)的圆心相同。7.根据权利要求1所述的一种用于圆管铝合金焊接用可调式的固定装置，其特征在于：所述限位板(24)通过内部滑块(25)和内部滑槽(26)与底座(1)组成滑动结构，且限位板(24)通过内部弹簧(23)与收纳槽(22)弹性连接，并且限位板(24)的上表面呈圆弧状，同时限位板(24)的上表面与下部圆槽(2)的底面吻合连接。
