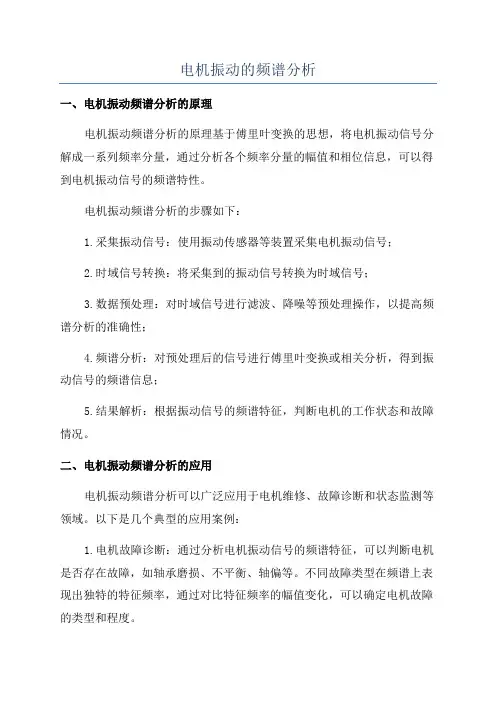

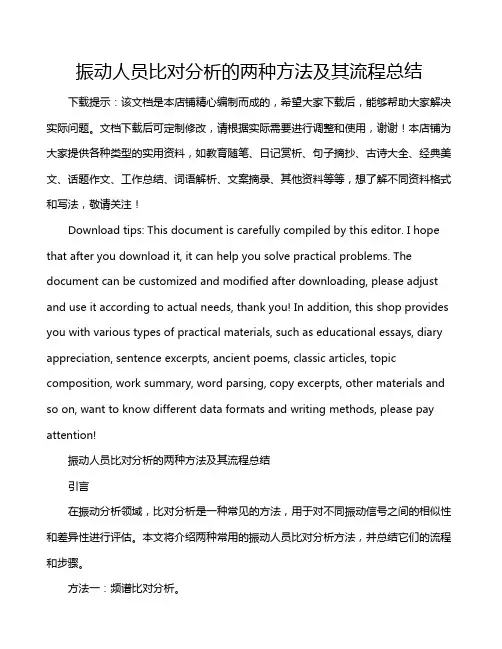

振动人员比对分析的两种方法及其流程总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!振动人员比对分析的两种方法及其流程总结引言在振动分析领域，比对分析是一种常见的方法，用于对不同振动信号之间的相似性和差异性进行评估。
汽轮机异常振动原因及处理措施摘要：汽轮机主要部件涉及转子、联轴器、气缸等，作为当前重要的工业设备之一，在实际运行中表现为高压、高温、高速，也正是由于特殊性，使其在高速旋转运行状态下较易引发故障。
其中，异常振动是汽轮机运行最为典型的故障类型，且引发异常振动的原因较多，导致对异常振动现象的分析复杂多样，诸如装置参数、油温、油质变化等都会在一定程度上引发振动。
本文主要分析汽轮机异常振动原因及处理措施。
关键词：汽轮机；转子；振动；故障；设备引言汽轮机运行中较易受到各种因素影响，产生异常振动，引发不同类型的故障现象。
为此，相关企业应加强日常监测工作，一旦发现异常振动现象，需及时采取措施予以解决。
同时也需要总结分析异常振动产生原因，完善相关处理方案，最大程度提升设备运行安全。
1、异常振动原因分析异常振动是汽轮机运行中一个常见问题，其原因可能涉及多个方面。
汽轮机旋转部件的不平衡是引起异常振动的主要原因之一。
不平衡可能由于制造过程中的装配误差或叶片损坏导致。
不平衡会引发旋转部件的周期性振动，进而产生振动频率和幅值不断增大。
当汽轮机工作频率接近结构固有频率时，共振现象可能发生。
共振会引起振动幅值的迅速增加，导致设备的损坏甚至破坏。
共振的原因可能包括设计不当、支撑结构刚度不足等。
轴承的损坏和磨损可能导致异常振动。
常见的轴承故障包括摩擦损失、润滑不良、损坏的滚动体或保持架等。
轴承故障会导致振动频谱中出现特定的频率成分和异常的振动态势。
当汽轮机的各个部件（如轴、齿轮等）之间的位置出现错位时，可能会引起异常振动。
错位可能由于装配不当、松动、磨损等原因导致。
错位会导致产生不正常的振动频率成分和幅值。
汽轮机转子的不对中也是一种常见的异常振动原因。
这可能由于制造过程中的偏心或装配错误引起。
转子不对中会导致旋转部件产生额外振动，增加整个系统的振动水平。
常振动的原因多种多样，可能涉及不平衡、共振、轴承故障、错位和转子不对中等因素。

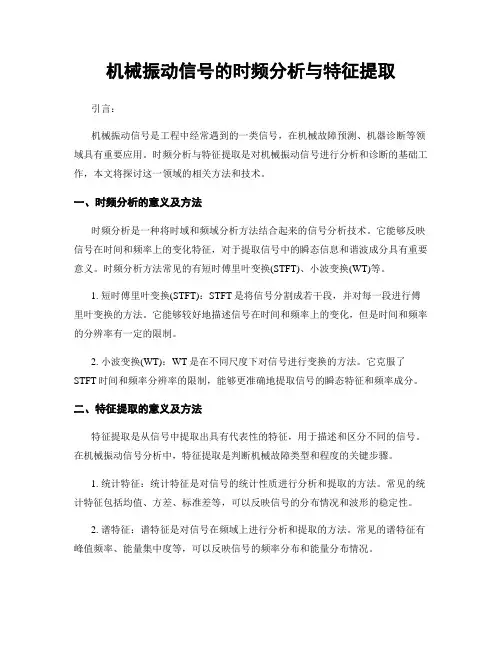

机械振动信号的时频分析与特征提取引言：机械振动信号是工程中经常遇到的一类信号，在机械故障预测、机器诊断等领域具有重要应用。
时频分析与特征提取是对机械振动信号进行分析和诊断的基础工作，本文将探讨这一领域的相关方法和技术。
一、时频分析的意义及方法时频分析是一种将时域和频域分析方法结合起来的信号分析技术。
它能够反映信号在时间和频率上的变化特征，对于提取信号中的瞬态信息和谐波成分具有重要意义。
时频分析方法常见的有短时傅里叶变换(STFT)、小波变换(WT)等。
1. 短时傅里叶变换(STFT)：STFT是将信号分割成若干段，并对每一段进行傅里叶变换的方法。
它能够较好地描述信号在时间和频率上的变化，但是时间和频率的分辨率有一定的限制。
2. 小波变换(WT)：WT是在不同尺度下对信号进行变换的方法。
它克服了STFT时间和频率分辨率的限制，能够更准确地提取信号的瞬态特征和频率成分。
二、特征提取的意义及方法特征提取是从信号中提取出具有代表性的特征，用于描述和区分不同的信号。
在机械振动信号分析中，特征提取是判断机械故障类型和程度的关键步骤。
1. 统计特征：统计特征是对信号的统计性质进行分析和提取的方法。
常见的统计特征包括均值、方差、标准差等，可以反映信号的分布情况和波形的稳定性。
2. 谱特征：谱特征是对信号在频域上进行分析和提取的方法。
常见的谱特征有峰值频率、能量集中度等，可以反映信号的频率分布和能量分布情况。
3. 小波包特征：小波包特征是对信号进行小波包分解并提取各层系数的方法。
它能够更全面地描述信号的时频特性和频率成分。
三、综合应用实例为了更好地说明时频分析与特征提取在机械振动信号分析中的应用，我们以轴承振动信号为例进行综合分析。
1. 采集并预处理振动信号：首先，采集轴承振动信号，并对其进行预处理，如去噪和滤波等。
2. 时频分析：将预处理后的振动信号进行时频分析，可以观察到信号在不同时间和频率上的变化特征。
通过STFT或WT等方法，得到信号的时频图像。
testlab振动与噪声数据处理步骤一、背景介绍testlab是一个专业的测试实验室，致力于提供各种测试服务，其中包括振动与噪声测试。
振动与噪声测试是指对机械设备、汽车、船舶等各种工业产品的振动和噪声进行测量分析，以评估其运行状态和性能。
二、数据采集在进行振动与噪声测试前，首先需要采集相关数据。
根据不同的测试对象和需求，可以选择不同的数据采集方式。
常见的数据采集方式包括加速度传感器、压电传感器、麦克风等。
三、数据处理步骤1. 数据预处理在进行振动与噪声数据处理前，需要对采集到的原始数据进行预处理。
预处理包括去除杂音、滤波等操作。
去除杂音可通过调整传感器位置或使用降噪算法实现。
滤波可根据需求选择不同的滤波算法。
2. 信号分析信号分析是指对预处理后的信号进行频域分析和时域分析，以获得有关信号特征和频率成分的信息。
常用的信号分析方法包括快速傅里叶变换（FFT）、小波变换等。
3. 特征提取特征提取是指从信号中提取有用的特征信息，以便进行后续的分析和诊断。
常用的特征提取方法包括时域特征、频域特征、小波包能量等。
4. 数据建模数据建模是指根据采集到的数据和特征信息，建立相应的振动与噪声模型。
常用的数据建模方法包括统计学方法、机器学习方法等。
5. 故障诊断故障诊断是指根据建立的振动与噪声模型，对测试对象进行故障诊断和预测。
常用的故障诊断方法包括支持向量机（SVM）、神经网络等。
四、数据分析工具在进行振动与噪声数据处理时，需要使用一些专业的数据分析工具。
常见的工具包括MATLAB、Python等。
这些工具提供了丰富的算法库和可视化界面，方便用户进行各种数据处理和分析操作。
五、应用场景振动与噪声测试在各个领域都有广泛应用，例如机械制造、汽车工业、船舶制造等。
通过对振动与噪声进行测试分析，可以评估设备的运行状态和性能，提高产品质量和可靠性。
同时，还可以为设备维护和故障排除提供重要的参考依据。
六、总结振动与噪声测试是一项重要的测试服务，在进行数据处理时需要注意数据预处理、信号分析、特征提取、数据建模和故障诊断等步骤。
设备故障的振动诊断技术介绍及其应用设备故障的振动诊断技术是一种通过分析设备振动特征来判断设备工作状态和健康状况的技术。
它基于振动信号的特性和规律，结合数据采集、信号处理和分析技术，可以及时准确地诊断设备故障，预测设备寿命，指导设备维护和保养工作。
该技术的主要应用包括但不限于以下几个方面：1. 故障诊断：通过监测和分析设备振动信号，可以准确地诊断各种设备故障，如轴承失效、不平衡、松动等，为设备维修提供准确的依据。
2. 故障预测：振动诊断技术不仅可以发现设备已经存在的故障，还可以通过对振动信号的趋势分析和预测，提前预知设备可能出现的故障和故障发展的趋势，从而及时采取措施，避免事故发生。
3. 设备健康监测：通过对设备振动信号进行连续监测和分析，可以实时监测设备的运行状态和健康状况，及时发现和解决设备运行中的问题，保障设备的正常运行。
4. 设备维护管理：振动诊断技术可以为设备的定期维护和保养提供科学的依据和管理手段，有助于合理安排设备维修计划，降低维修成本，延长设备使用寿命。
总之，设备故障的振动诊断技术是一种非常有效的设备健康管理技术，可以帮助企业实现设备的智能化监控和管理，提高设备的可靠性和使用寿命，为企业的生产运营提供有力的支持。
设备振动诊断技术是一门对设备振动进行监测、分析和诊断的技术。
它基于振动信号的特性和规律，通过采集设备振动信号，利用信号处理和分析技术，可以判断设备的运行状态，预测设备健康状况，诊断设备故障，并为设备维护提供科学的依据。
这一技术的广泛应用，可以有效地提高设备的可靠性和使用寿命，减少由于设备故障而导致的生产事故或停工，以及维护管理成本。
下面将详细介绍设备振动诊断技术的原理、方法和应用。
一、原理设备的振动信号是由于设备在运行过程中产生的，其中蕴含了丰富的信息。
通过分析设备振动信号的频率、振幅、相位等特性，可以获得关于设备工作状态、结构状况和健康状况的信息。
设备振动信号包含了来自设备各个部件的振动信号，例如轴承、齿轮、驱动系统等。

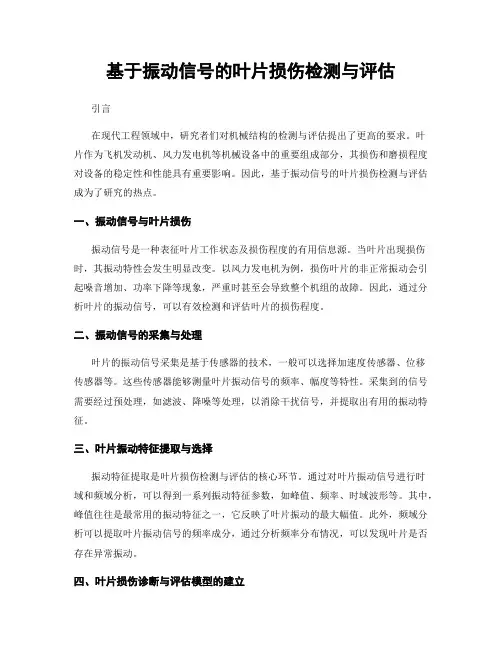

基于振动信号的叶片损伤检测与评估引言在现代工程领域中，研究者们对机械结构的检测与评估提出了更高的要求。
叶片作为飞机发动机、风力发电机等机械设备中的重要组成部分，其损伤和磨损程度对设备的稳定性和性能具有重要影响。
因此，基于振动信号的叶片损伤检测与评估成为了研究的热点。
一、振动信号与叶片损伤振动信号是一种表征叶片工作状态及损伤程度的有用信息源。
当叶片出现损伤时，其振动特性会发生明显改变。
以风力发电机为例，损伤叶片的非正常振动会引起噪音增加、功率下降等现象，严重时甚至会导致整个机组的故障。
因此，通过分析叶片的振动信号，可以有效检测和评估叶片的损伤程度。
二、振动信号的采集与处理叶片的振动信号采集是基于传感器的技术，一般可以选择加速度传感器、位移传感器等。
这些传感器能够测量叶片振动信号的频率、幅度等特性。
采集到的信号需要经过预处理，如滤波、降噪等处理，以消除干扰信号，并提取出有用的振动特征。
三、叶片振动特征提取与选择振动特征提取是叶片损伤检测与评估的核心环节。
通过对叶片振动信号进行时域和频域分析，可以得到一系列振动特征参数，如峰值、频率、时域波形等。
其中，峰值往往是最常用的振动特征之一，它反映了叶片振动的最大幅值。
此外，频域分析可以提取叶片振动信号的频率成分，通过分析频率分布情况，可以发现叶片是否存在异常振动。
四、叶片损伤诊断与评估模型的建立基于振动信号的叶片损伤诊断与评估，需要建立相应的模型。
常用的模型有神经网络模型、支持向量机模型等。
这些模型基于已知的叶片损伤信息，通过训练和学习，实现对未知叶片损伤状态的预测和评估。
五、实验验证与应用前景展望为了验证振动信号的叶片损伤检测与评估方法的有效性，研究者们进行了一系列实验。
通过对叶片进行人为损伤，再对其振动信号进行采集和分析，可以发现叶片损伤和正常状态之间的明显差异。
该方法的灵敏度和精确度受到了广泛认可，因此在风力发电、航空航天等领域具有重要的应用前景。
结论基于振动信号的叶片损伤检测与评估在现代工程领域中具有重要的应用价值。
振动信号的采集与预处理 振动信号的采集与预处理 1 振动信号的采集 振动信号采集与一般性模拟信号采集虽有共同之处，但存在的差异更多。在采集振动信号时应注意以下几点： 1.振动信号采集模式取决于机组当时的工作状态，如稳态、瞬态等； 2.变转速运行设备的振动信号采集在有条件时应采取同步整周期采集； 3.所有工作状态下振动信号采集均应符合采样定理。 1.1 信号适调
由于目前采用的数据采集系统是一种数字化系统，所采用的A/D芯片对信号输入量程有严格限制，为了保证信号转换具有较高的信噪比，信号进入A/D以前，均需进行信号适调。适调包括大信号的衰减处理和弱信号的放大处理，或者对一些直流信号进行偏置处理，使其满足A/D输入量程要求。 1.2 A/D转换
A/D转换包括采样、量化和编码三个组成部分。 1.2.1 采样
采样（抽样），是利用采样脉冲序列p(t)从模拟信号x(t)中抽取一系列离散样值，使之成为采样信号x(n△t)（n=0,1,2,…）的过程。△t称为采样间隔，其倒数称1/△t＝fs之为采样频率。采样频率的选择必须符合采样定理要求。 1.2.2 量化
由于计算机对数据位数进行了规定，采样信号x(n△t)经舍入的方法变为只有有限个有效数字的数，这个过程称为量化。由于抽样间隔长度是固定的（对当前数据来说），当采样信号落入某一小间隔内，经舍入方法而变为有限值时，则产生量化误差。如8位二进制为28＝256，即量化增量为所测信号最大电压幅值的1/256。 1.2.3 编码
振动信号经过采样和量化后，量化后的数据按照一定的协议进行编码，成为处理器可以处理的数据。 采样定理解决的问题是确定合理的采样间隔△t以及合理的采样长度T，保障采样所得的数字信号能真实地代表原来的连续信号x(t)。 衡量采样速度高低的指标称为采样频率fs。一般来说，采样频率fs越高，采样点越密，振动信号的采集与预处理 所获得的数字信号越逼近原信号。为了兼顾计算机存储量和计算工作量，一般保证信号不丢失或歪曲原信号信息就可以满足实际需要了。这个基本要求就是所谓的采样定理，是由Shannon提出的，也称为Shannon采样定理。 Shannon采样定理规定了带限信号不丢失信息的最低采样频率为： 2smff或2sm 式中fm为原信号中最高频率成分的频率。
采集的数据量大小N为： TNt
因此，当采样长度一定时，采样频率越高，采集的数据量就越大。 使用采样频率时有几个问题需要注意。 一，正确估计原信号中最高频率成分的频率，对于采用电涡流传感器测振的系统来说，一般确定为最高分析频率为12.5X，采样模式为同步整周期采集，若选择频谱分辨率为400线，需采集1024点数据，若每周期采集32点，采样长度为32周期。 二，同样的数据量可以通过改变每周期采样点数提高基频分辨率，这对于识别次同步振动信号是必要的，但降低了最高分析频率，如何确定视具体情况而定。 条件1采样频率控制最高分析频率 采样频率（采样速率）越高，获得的信号频率响应越高，换言之，当需要高频信号时，就需要提高采样频率，采样频率应符合采样定理基本要求。 这个条件看起来似乎很简单，但对于一个未知信号，其中所含最高频率信号的频率究竟有多高，实际上我们是无法知道的。解决这个问题需要2个步骤，一是指定最高测量频率，二是采用低通滤波器把高于设定最高测量频率的成分全部去掉（这个低通滤波器就是抗混滤波器）。现实的抗混滤波器与理论上的滤波器存在差异，因此信号中仍会存在一定混叠成分，一般在计算频谱后将高频成分去掉，一般频谱线数取时域数据点的1/2.56，或取频域幅值数据点的1/1.28，即128线频谱取100线，256线频谱取200线，512线频谱取400线等等。 振动信号的采集与预处理 图、采样过程示意图 抗混滤波器的使用主要是针对频谱分析的，对于涉及相位计算的用途反而会引入相位误差。几乎所有的滤波器的相位特性远比幅值特性差。 为说明该条件，我们举例进行说明。 ①要想在频谱中看到500Hz的成分，其采样频率最少为1000Hz。 ②若采样频率为32点／转，频谱中最高线理论上可达到16X。 条件2总采样时间控制分辨率 频谱的分辨率（谱线间隔）受控于总采样时间，即 1fT
其中△f为频谱分辨率，T为总采样时间。 ①如果采样总时间为0.5秒，则频谱分辨率为2Hz； ②若区分6cpm（0.1Hz）的频谱成分，则总采样时间至少为10秒； ③对于总采样时间为8转的时间信号，频谱分辨率为1/8X。 条件3采样点数控制频谱线数 解释这个条件，需要对FFT计算频谱的过程有一个了解。如果对于一个2048点的时间波形数据，我们可以获得2048点频域数据——1024线频谱（每条谱线有两个值，直接值和正交值，或者说幅值和相位两个值）。 对旋转机械来说，频谱仅仅画出了FFT复数输出的幅值部分，对于相位部分一般不画，振动信号的采集与预处理 因此频谱中的线数最多为时域点数的一半，考虑到混叠的影响，频谱线数一般会低于时域数据点数。
小结 采样定理是实现正确采样的基准，上述3个条件中，可以根据需要设置其中2个条件，第3个条件就会自动固定。 ①如果采样总时间为0.5秒，想获得3200线频谱，则有
条件21120.5secfHzT 条件33200线频谱实际需要4096点频谱数据（考虑到混叠问题），8192点时域数据 ∴8192/0.516384sf（Hz） 16384/28192MaxfHz
320032002/6400flinesHzlineHz ②若在频谱上能区分0.2Hz间隔的频率成分，频谱确定为800线，则有 条件21150.2Tf（秒） 条件3800线频谱实际需要1024点频域数据，2048点时域数据 ∴20485409.6sf（Hz） 409.6/2204.8Maxf（Hz）
8008000.2/160flinesHzlineHz ③若在频谱上能区分0.1Hz间隔的频率成分，且能在频谱上最大看到180Hz，则有 条件122180360sMaxff（Hz）
QuadratDP振动信号的采集与预处理 条件211100.1Tf（秒） 因此，按不低于360点／秒的采样速率采集10秒钟，可采集时域数据最少3600点。 为方便FFT计算，数据点数应为2的整数次幂，与3600最接近的数值是4096，由此可获得2048点频域数据，即可获得1600线频谱。1600线、频率间隔为0.1Hz的频谱最高分析频率为160Hz，显然不能满足需要。 4096下一个2的整数次幂的数值是8192，由此可获得3200线的频谱，其最高分析频率达到了320Hz，可以满足要求，可以通过提高采样速率来实现这一要求。
分析频率 Hz 采样频率 Hz
采样点数 512 1024 2048 T/s △f/Hz T/s △f/Hz T/s △f/Hz
10 25.6 20 0.05 40 0.025 80 0.0125 20 51.2 10 0.1 20 0.05 40 0.025 50 128 4 0.25 8 0.125 16 0.0625 100 256 2 0.5 4 0.25 8 0.125 200 512 1 1 2 0.5 4 0.25 500 1280 0.4 2.5 0.8 1.25 1.6 0.625 1000 2560 0.2 5 0.4 2.5 0.8 1.25 2000 5120 0.1 10 0.2 5 0.4 2.5 5000 12800 0.04 25 0.08 12.5 0.16 6.25 10000 25600 0.02 50 0.04 25 0.08 12.5 20000 51200 0.01 100 0.02 50 0.04 25 50000 128000 0.004 250 0.008 125 0.016 62.5 100000 256000 0.002 500 0.004 250 0.008 125 ④在同步整周期采样时，若采集32点／转，共采集8转，则可获得256点时域数据和100线频谱，有 T=8转 △f＝1/T＝1/8转＝1/8X fMax＝32点／转÷2＝16X 振动信号的采集与预处理 f100＝100线×0.125转／线＝12.5X 用通用的方式表达为 设｛xn｝（n＝0，1,2,…N-1）为一采样序列若每周期等角度采集m点，共采集L周，则
有 mL＝N 设该旋转机械的转动频率为f，则采样间隔为 1tfm
变换后的频率分辨率 1fmffNtNL
或
ffL 显然，工频分量正好处于第L条线上。相应地，kf＝k△fL，即第k阶分量也处于整数△f上，这样就保证了特征频率成分在频谱上的准确定位。采用同步整周期采样可获得的最高分析频率为
2.562.562.56mNNfmfffL 【问题01】 在不重采样的前提下，能否提高频谱的分辨率？ 【问题02】
对于旨在分析齿轮故障和滚动轴承故障的振动数据采集应注意什么事项？ 理解了采样定理的实质，我们就会对某些仪器／系统中列出的技术指标有了正确的认识，频谱分辨率并不是衡量采样质量的唯一指标，即400线频谱与400线的频谱之间有可能存在差异；在分析齿轮故障时就不会出现没有啮合频率成分这样的尴尬；在分析开／停车过程时出现分辨率过低问题…… 频谱的功率泄漏问题
数字信号分析需要选择取合理的采样长度，虽然在采样过程中充分考虑了采样定理和分析要求，但毕竟是一个用区间为（－T～T）的有限长度信号来近似t→∞信号的过程，|t|＞T的x(t)值为零，因此所得到的频谱和实际频谱存在一定差异，这种现象称之为泄漏现象。 ➢ 影响数据采集过程的几个关键环节 ➢ A/D转换位数（转换精度）
