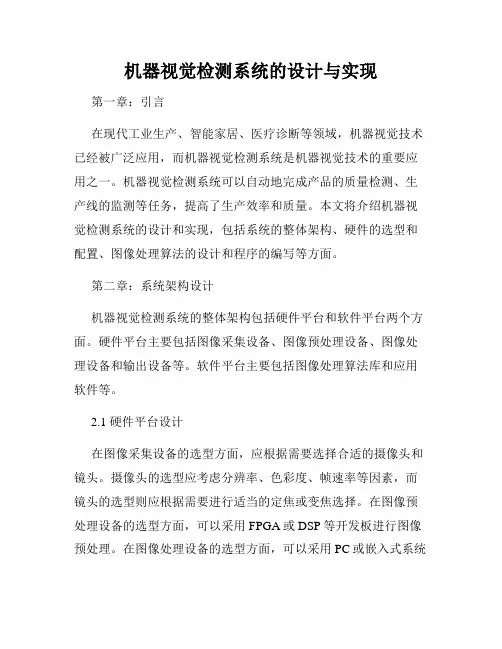

机器视觉检测系统的设计与实现第一章：引言在现代工业生产、智能家居、医疗诊断等领域，机器视觉技术已经被广泛应用，而机器视觉检测系统是机器视觉技术的重要应用之一。

机器视觉检测系统可以自动地完成产品的质量检测、生产线的监测等任务，提高了生产效率和质量。

本文将介绍机器视觉检测系统的设计和实现，包括系统的整体架构、硬件的选型和配置、图像处理算法的设计和程序的编写等方面。

第二章：系统架构设计机器视觉检测系统的整体架构包括硬件平台和软件平台两个方面。

硬件平台主要包括图像采集设备、图像预处理设备、图像处理设备和输出设备等。

软件平台主要包括图像处理算法库和应用软件等。

2.1 硬件平台设计在图像采集设备的选型方面，应根据需要选择合适的摄像头和镜头。

摄像头的选型应考虑分辨率、色彩度、帧速率等因素，而镜头的选型则应根据需要进行适当的定焦或变焦选择。

在图像预处理设备的选型方面，可以采用FPGA或DSP等开发板进行图像预处理。

在图像处理设备的选型方面，可以采用PC或嵌入式系统进行图像处理。

在输出设备的选型方面，根据需要选择合适的显示屏或投影仪等。

2.2 软件平台设计图像处理算法库是机器视觉检测系统的核心，它提供了图像分割、目标检测、特征提取、分类识别等关键算法。

常用的图像处理算法包括Canny算子、Sobel算子、边缘检测、形态学运算、颜色特征提取、纹理特征提取、人脸检测等。

应用软件方面，可以采用Visual Basic、C++、Python等语言进行编写，实现图像处理算法的集成和控制。

第三章：图像处理算法的设计图像处理算法是机器视觉检测系统的核心技术之一，需要根据具体的应用场景进行设计优化。

本章将介绍几种常用的图像处理算法。

3.1 边缘检测算法边缘检测是图像处理中最重要的操作之一，作为图像预处理及特征提取的首要工作之一，在很多应用场景中都有着重要的地位。

边缘检测目的是精确定位物体边缘位置，在机器视觉检测系统中是非常关键的一项操作。

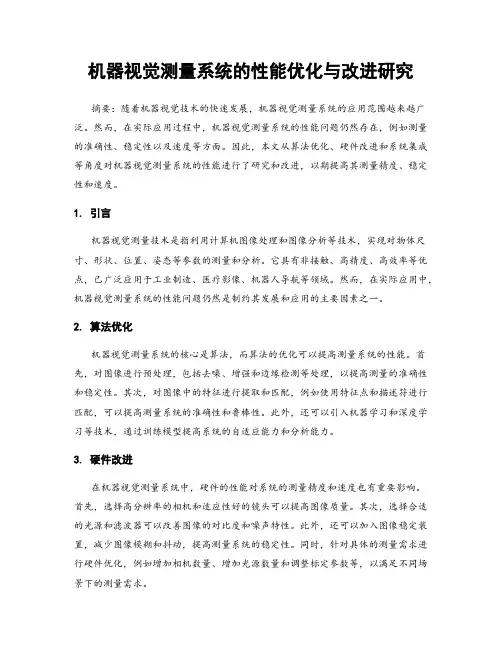

机器视觉测量系统的性能优化与改进研究摘要：随着机器视觉技术的快速发展，机器视觉测量系统的应用范围越来越广泛。

然而，在实际应用过程中，机器视觉测量系统的性能问题仍然存在，例如测量的准确性、稳定性以及速度等方面。

因此，本文从算法优化、硬件改进和系统集成等角度对机器视觉测量系统的性能进行了研究和改进，以期提高其测量精度、稳定性和速度。

1. 引言机器视觉测量技术是指利用计算机图像处理和图像分析等技术，实现对物体尺寸、形状、位置、姿态等参数的测量和分析。

它具有非接触、高精度、高效率等优点，已广泛应用于工业制造、医疗影像、机器人导航等领域。

然而，在实际应用中，机器视觉测量系统的性能问题仍然是制约其发展和应用的主要因素之一。

2. 算法优化机器视觉测量系统的核心是算法，而算法的优化可以提高测量系统的性能。

首先，对图像进行预处理，包括去噪、增强和边缘检测等处理，以提高测量的准确性和稳定性。

其次，对图像中的特征进行提取和匹配，例如使用特征点和描述符进行匹配，可以提高测量系统的准确性和鲁棒性。

此外，还可以引入机器学习和深度学习等技术，通过训练模型提高系统的自适应能力和分析能力。

3. 硬件改进在机器视觉测量系统中，硬件的性能对系统的测量精度和速度也有重要影响。

首先，选择高分辨率的相机和适应性好的镜头可以提高图像质量。

其次，选择合适的光源和滤波器可以改善图像的对比度和噪声特性。

此外，还可以加入图像稳定装置，减少图像模糊和抖动，提高测量系统的稳定性。

同时，针对具体的测量需求进行硬件优化，例如增加相机数量、增加光源数量和调整标定参数等，以满足不同场景下的测量需求。

4. 系统集成机器视觉测量系统的性能优化还需要考虑系统集成。

首先，要合理设计系统架构和数据流程，以实现图像采集、图像处理和测量分析的高效协同工作。

其次，要对系统进行实时监控和性能评估，及时发现和解决潜在的问题。

此外，还要考虑系统的可维护性和可升级性，以便随着技术的发展进行系统的持续改进和优化。

第1篇一、实验目的本次实验旨在通过机器视觉技术，了解和掌握机器视觉测量系统的基本原理和操作方法，掌握图像采集、图像处理、特征提取和尺寸测量的过程。

通过实验，加深对机器视觉技术在工业生产中的应用的理解。

二、实验设备1. 机器视觉测量系统：包括工业相机、光源、图像采集卡、控制计算机等。

2. 实验样品：不同尺寸和形状的工件。

3. 图像处理软件：如MATLAB、OpenCV等。

三、实验原理机器视觉测量系统通过图像采集设备获取物体的图像，然后利用图像处理技术对图像进行处理，提取出物体的特征信息，进而实现对物体尺寸的测量。

实验中主要涉及以下原理：1. 图像采集：通过工业相机获取物体的图像，图像采集过程中需要注意曝光时间、分辨率等因素。

2. 图像处理：对采集到的图像进行预处理，如灰度化、滤波、二值化等，以去除噪声和干扰。

3. 特征提取：从处理后的图像中提取出物体的特征信息，如边缘、角点、形状等。

4. 尺寸测量：根据提取的特征信息，利用几何关系计算出物体的尺寸。

四、实验步骤1. 样品准备：将不同尺寸和形状的工件放置在实验平台上，确保样品与相机平行。

2. 光源设置：根据样品的特性选择合适的光源，如背光、侧光等，以提高图像质量。

3. 图像采集：通过工业相机获取样品的图像，并将图像传输到控制计算机。

4. 图像处理：对采集到的图像进行预处理，如灰度化、滤波、二值化等。

5. 特征提取：从处理后的图像中提取出物体的特征信息，如边缘、角点、形状等。

6. 尺寸测量：根据提取的特征信息，利用几何关系计算出物体的尺寸。

7. 结果分析：对测量结果进行分析，评估机器视觉测量系统的精度和稳定性。

五、实验结果与分析1. 图像采集：实验中使用了不同曝光时间的图像，通过对比发现，曝光时间适中时，图像质量较好，噪声较少。

2. 图像处理：通过灰度化、滤波、二值化等处理，可以有效去除噪声和干扰，提高图像质量。

3. 特征提取：通过边缘检测、角点检测等算法，可以提取出物体的特征信息，为尺寸测量提供依据。

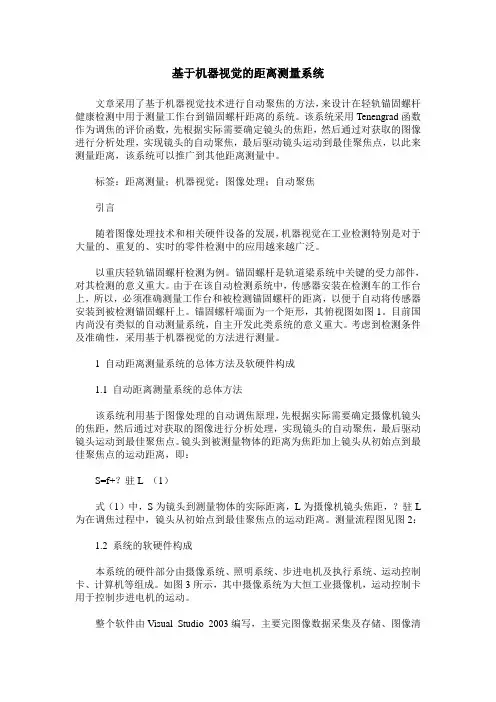

基于机器视觉的距离测量系统文章采用了基于机器视觉技术进行自动聚焦的方法，来设计在轻轨锚固螺杆健康检测中用于测量工作台到锚固螺杆距离的系统。

该系统采用Tenengrad函数作为调焦的评价函数，先根据实际需要确定镜头的焦距，然后通过对获取的图像进行分析处理，实现镜头的自动聚焦，最后驱动镜头运动到最佳聚焦点，以此来测量距离，该系统可以推广到其他距离测量中。

标签：距离测量；机器视觉；图像处理；自动聚焦引言随着图像处理技术和相关硬件设备的发展，机器视觉在工业检测特别是对于大量的、重复的、实时的零件检测中的应用越来越广泛。

以重庆轻轨锚固螺杆检测为例。

锚固螺杆是轨道梁系统中关键的受力部件，对其检测的意义重大。

由于在该自动检测系统中，传感器安装在检测车的工作台上，所以，必须准确测量工作台和被检测锚固螺杆的距离，以便于自动将传感器安装到被检测锚固螺杆上。

锚固螺杆端面为一个矩形，其俯视图如图1。

目前国内尚没有类似的自动测量系统，自主开发此类系统的意义重大。

考虑到检测条件及准确性，采用基于机器视觉的方法进行测量。

1 自动距离测量系统的总体方法及软硬件构成1.1 自动距离测量系统的总体方法该系统利用基于图像处理的自动调焦原理，先根据实际需要确定摄像机镜头的焦距，然后通过对获取的图像进行分析处理，实现镜头的自动聚焦，最后驱动镜头运动到最佳聚焦点。

镜头到被测量物体的距离为焦距加上镜头从初始点到最佳聚焦点的运动距离，即：S=f+？驻L （1）式（1）中，S为镜头到测量物体的实际距离，L为摄像机镜头焦距，？驻L 为在调焦过程中，镜头从初始点到最佳聚焦点的运动距离。

测量流程图见图2：1.2 系统的软硬件构成本系统的硬件部分由摄像系统、照明系统、步进电机及执行系统、运动控制卡、计算机等组成。

如图3所示，其中摄像系统为大恒工业摄像机，运动控制卡用于控制步进电机的运动。

整个软件由Visual Studio 2003编写，主要完图像数据采集及存储、图像清晰度计算、步进电机控制等，软件部分主要由输入模块，图像处理模块和输出模块3个部分组成。

机器视觉测量的原理机器视觉测量的原理主要包括图像获取、图像处理和信息提取三个方面。

首先是图像获取，通过相机等设备获取目标的图像信息。

然后是图像处理，将所获得的图像信息进行处理和分析，提取出目标的特征。

最后是信息提取，根据所提取的信息对目标进行测量和检测。

图像获取是机器视觉测量的第一步，它是通过相机等设备对目标进行拍摄，获得目标的图像信息。

在图像获取过程中，需要考虑光照条件、相机参数、目标的形状和表面特性等因素。

光照条件对图像质量有着重要影响，合适的光照条件可以提高图像的清晰度，而不适当的光照条件会影响测量的准确性。

相机参数包括焦距、曝光时间、光圈大小等，这些参数对图像的分辨率、对比度、色彩饱和度等有着重要影响。

目标的形状和表面特性也会影响图像的质量，例如反光、遮挡等都会影响测量的准确性。

图像处理是机器视觉测量的核心环节，它是通过图像处理和分析技术对图像信息进行处理，提取出目标的特征。

图像处理包括图像预处理、特征提取、特征匹配等步骤。

图像预处理是对图像进行去噪、增强、边缘检测等处理，以提高图像的质量和清晰度。

特征提取是从图像中提取出目标的特征，如边缘、角点、纹理等。

特征匹配是将提取的特征与事先建立的特征模型进行匹配，从而获得目标的位置、形状、尺寸等信息。

图像处理技术包括数字图像处理、模式识别、计算机视觉等方面的知识，是机器视觉测量的关键技术之一。

信息提取是机器视觉测量的最后一步，它是根据所提取的图像特征对目标进行测量和检测。

信息提取包括测量算法、数据分析、结果判定等步骤。

测量算法是根据所获得的图像特征对目标进行测量，常见的测量算法包括边缘提取算法、角点检测算法、模式匹配算法等。

数据分析是对所获得的测量数据进行统计分析和处理，以获得更为准确的测量结果。

结果判定是根据测量结果对目标进行判定，如尺寸是否合格、缺陷是否存在等。

信息提取是机器视觉测量的关键环节，它直接影响着测量的准确性和可靠性。

机器视觉测量的原理涉及到图像获取、图像处理和信息提取三个方面，是一种利用计算机和相机等设备进行测量的技术。
