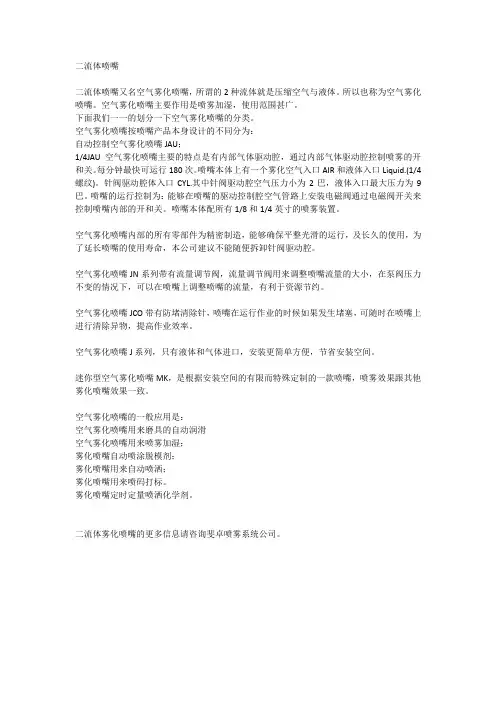

双流体雾化喷嘴
斐卓Feizhuo公司双流体雾化喷嘴主要的型号有：
?动控制防滴漏雾化喷嘴：Feizhuo-1/4JAU—SS+SUE18A+3/4AD-SS
带防堵清除针雾化喷嘴：Feizhuo-1/4JCO-SS+SU11B-SS+3//4AD-SS
带流量调节阀空?雾化喷嘴：Feizhuo-1/4JN-SS+SU16
防闷堵空?雾化喷嘴：：Feizhuo-J-SS+SU13
迷你型空?雾化喷嘴：：Feizhuo-1/4JJAU-SS80010
双流体扇形雾化喷嘴：：Feizhuo-1/4M-SS65100

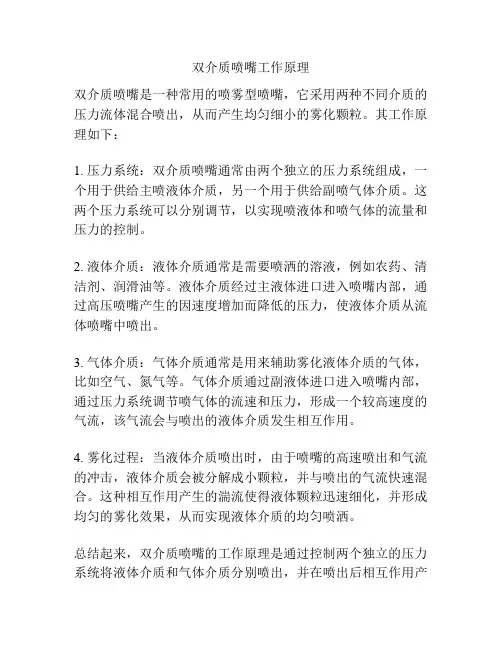

双流体雾化喷嘴?名?流体雾化喷嘴，是利?压缩空?的作??摩擦产?雾化效果，雾化颗粒度随?体液体压?的不同?有所变化，平均粒径可达10微?，喷雾形式有扇形和实?锥形喷雾，有虹吸式和压?传送式！虹吸式?较适合颗粒度较?、有粘稠性的液体，雾化效果?压?式略差，优点是喷雾系统装备简单！
