翻样前：
1．熟悉结构中说明，了解：
抗震等级、搭接锚固值、钢筋接头形式、混凝土强度等级、保护层。
2．浏览图纸
3．看图纸会审纪要、设计变更单
尽可能把变更标注到图纸相应位置
4．分构件翻样，如下：
钢筋翻样包含项目
一、 基础部分
1．基坑围护
2．桩及桩头接筋
3．基础、基础梁
4．后浇带
5．集水井、排水沟
二、 地上部分：
（一）柱
（二）剪力墙
1） 剪力墙
2） 暗柱
3） 连梁
精美文档 4） 洞边加筋
5） 女儿墙
（三）梁
1） 框架梁
2） 次梁
（四）板
1） 板、雨篷、阳台
2） 洞口加筋
3） 马凳
4） 转角放射筋
5） 墙下加强筋
6） 节点、大样图
7） 天沟
（五）楼梯
（六）水箱
三、 构造配筋
1） 构造柱
2） 砖墙与柱拉结筋
3） 门窗过梁
4） 圈梁
5） 门框、门垛
精美文档 6） 地面、屋面钢筋网
7） 预埋钢筋
钢筋锚固心法总诀
钢筋锚固插多深， 钢筋锚固即本构件的钢筋伸入彼构件之内的全长度。重点弄清伸入点位置。
直弯机械三锚分， 钢筋锚固分为三种：直锚；弯锚和机械锚，在101-1图集第35页左侧中部。
直锚查表按砼号， 101图集第33页受拉钢筋最小锚固长度，第34页，受拉钢筋抗震锚固长度。
乘以直径哪类筋， 看上述两个表的左列，钢筋种类与直径，根据第1、2行的混凝土强度等级。
直锚不够弯锚拐， 当直锚构件宽度达不到规定尺寸时，应采用弯锚，钢筋端头加15d直角钩。

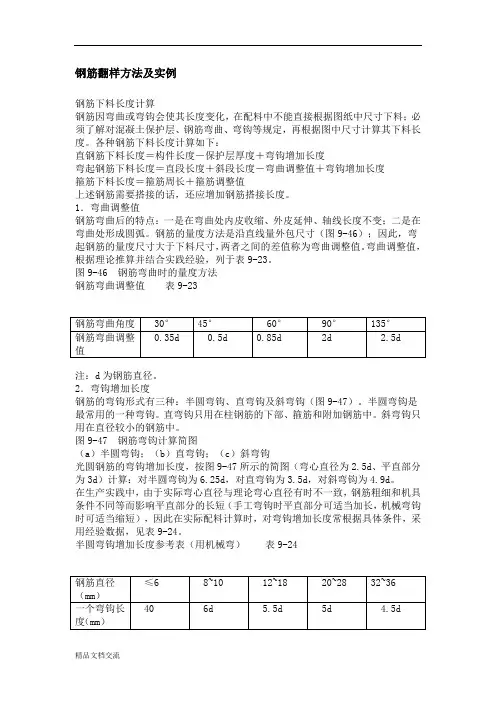

精品文档交流 钢筋翻样方法及实例
钢筋下料长度计算
钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：
直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度
弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度
箍筋下料长度＝箍筋周长＋箍筋调整值
上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值
钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法
钢筋弯曲调整值 表9-23
钢筋弯曲角度 30° 45° 60° 90° 135°
钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d
注：d为钢筋直径。
2．弯钩增加长度
钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图
（a）半圆弯钩；（b）直弯钩；（c）斜弯钩
光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯） 表9-24
钢筋手工翻样实际计算公式
钢筋手工翻样是建筑工程中常见的一项工作，它主要是为了加固混凝土结构，提高其承载能力和抗震性能。在进行钢筋手工翻样时，需要进行一系列的计算，以确保翻样的质量和安全性。本文将介绍钢筋手工翻样的实际计算公式，并对其进行详细的解析。
1. 翻样长度的计算公式。
翻样长度的计算是翻样工作中最基本的计算之一。翻样长度的计算公式为：
L = (As fy d) / (0.4 fck b)。
其中，L为翻样长度，As为受拉钢筋的截面积，fy为钢筋的抗拉强度，d为混凝土受压区高度，fck为混凝土的抗压强度，b为混凝土截面的宽度。
2. 翻样截面面积的计算公式。
翻样截面面积的计算是为了确定翻样所需的钢筋数量。翻样截面面积的计算公式为：
A = (M 10^6) / (0.87 fy d)。
其中，A为翻样截面面积，M为翻样截面的弯矩，fy为钢筋的抗拉强度，d为混凝土受压区高度。
3. 钢筋的配筋率计算公式。
配筋率的计算是为了确定翻样所需的钢筋配筋率。钢筋的配筋率计算公式为：
ρ = (A / (b d)) 100%。
其中，ρ为钢筋的配筋率，A为翻样截面面积，b为混凝土截面的宽度，d为混凝土受压区高度。 4. 翻样截面的抗弯承载力计算公式。
翻样截面的抗弯承载力计算是为了确定翻样截面的承载能力。翻样截面的抗弯承载力计算公式为：
Mn = As fy (d a)。
其中，Mn为翻样截面的抗弯承载力，As为受拉钢筋的截面积，fy为钢筋的抗拉强度，d为混凝土受压区高度，a为受拉钢筋的有效高度。
5. 翻样截面的抗剪承载力计算公式。
翻样截面的抗剪承载力计算是为了确定翻样截面的抗剪能力。翻样截面的抗剪承载力计算公式为：
Vn = 0.87 fy As / s。
其中，Vn为翻样截面的抗剪承载力，fy为钢筋的抗拉强度，As为受拉钢筋的截面积，s为受拉钢筋的间距。
通过以上的实际计算公式，我们可以得到钢筋手工翻样所需的各项参数，从而确保翻样的质量和安全性。在实际工程中，我们需要根据具体的工程要求和条件来确定翻样的参数，并进行合理的设计和施工。希望本文能对大家在进行钢筋手工翻样时有所帮助。
E筋软件翻样学习教程钢筋翻样教学（政哥）
第1页共13页E筋软件翻样学习教程E筋软件翻样学习教程钢筋翻样教学（政哥）
第2页共13页什么是钢筋翻样？翻样一词是中国民间的一句方言，在北方叫“扒图”，南方叫“抽料”，具体就指建筑行业施工技术人员按施工图纸计算工料时列出详细加工清单并画出加工简图，翻样在过去或者今天都是一种高级，高难度的技术性脑力劳动。计算过程复杂繁琐，要求精准，合理及优化。难度高等。正逐渐发展成为一门新的技术专业。钢筋翻样在实际应用过程中分为两类，一类是预算翻样，是指在设计与预算阶段对图纸进行钢筋翻样，以计算图纸中钢筋的含量，用于钢筋造价预算及招投标工作；第二类是施工翻样，是指在施工过程中，根据图纸详细列示钢筋混凝土结构中钢筋构件的规格、形状、尺寸、数量、重量等内容，以形成钢筋构件下料单，方便钢筋工按料单进行钢筋构件制作和绑扎安装的有效依据。总体来说是把建筑施工图纸和结构图纸中各种各样的钢筋样式、规格、尺寸以及所在位置，按照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为钢筋施工班组进行生产制做装配施工的依据。钢筋翻样的方法：1.手工翻样21世纪前，在建筑行业手工抽料作为一种主要手段2.软件翻样2003年后，随着<>出版发行后，电脑翻样软件层出不穷，钢筋翻样进入电算化时代，目前建筑行业施工速度越来越快，手工翻样的速度，已经跟不上施工步伐，软件翻样已经成为一种趋势。E筋软件翻样学习教程钢筋翻样教学（政哥）
