力川A6系列交流伺服驱动器
用户使用手册
目录
第一章 安全注意事项 ............................................................................ 1
第二章 电气规格 ................................................................................ 1
2.1 规格 ................................................................................... 1
2.2 驱动器型号与电机的组合 .................................................. 错误!未定义书签。
第三章 安装 .................................................................................... 2
3.1 伺服驱动单元的安装...................................................................... 3
3.1.1安装环境 .......................................................................... 3
3.1.2安装方法 .......................................................................... 3
3.1.3安装尺寸 .......................................................................... 4

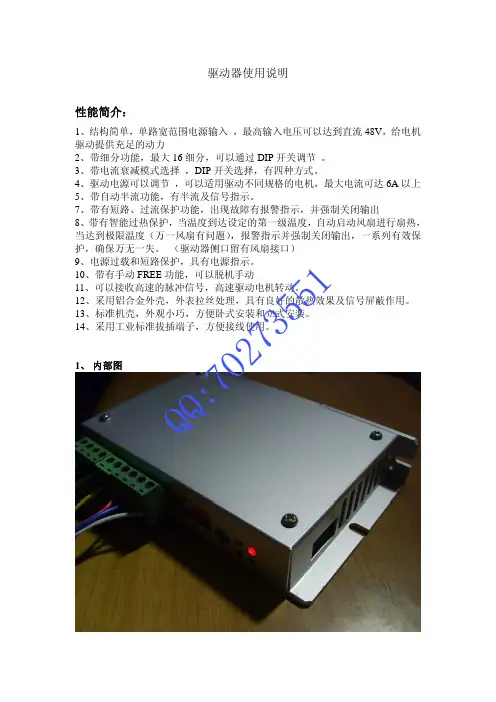

驱动器使用说明
性能简介：
1、结构简单，单路宽范围电源输入 ，最高输入电压可以达到直流48V，给电机
驱动提供充足的动力
2、带细分功能，最大16细分，可以通过DIP开关调节 。
3、带电流衰减模式选择 ，DIP开关选择，有四种方式。
4、驱动电源可以调节 ，可以适用驱动不同规格的电机，最大电流可达6A以上
5、带自动半流功能，有半流及信号指示。
7、带有短路、过流保护功能，出现故障有报警指示，并强制关闭输出
8、带有智能过热保护，当温度到达设定的第一级温度，自动启动风扇进行扇热，
当达到极限温度（万一风扇有问题），报警指示并强制关闭输出，一系列有效保
护，确保万无一失。 （驱动器侧口留有风扇接口）
9、电源过载和短路保护，具有电源指示。
10、带有手动FREE功能，可以脱机手动
11、可以接收高速的脉冲信号，高速驱动电机转动。
12、采用铝合金外壳，外表拉丝处理，具有良好的散热效果及信号屏蔽作用。
13、标准机壳，外观小巧，方便卧式安装和立式安装。
14、采用工业标准拔插端子，方便接线使用。
1、 内部图
QQ:70273551 图示1
QQ:702735512、 接线图
图示2
3、 接线说明
A、 设置开关说明（注：如上图所示，DIP开关拨向下为ON，向上为OFF）
DIP开关的1和2为微步设置
DIP－1MS2 DIP－2MS1 细分数
OFF OFF 1/16
OFF ON 1/4
ON OFF 1/2
ON ON 1
DIP的3和4是电流衰减模式设置
DIP－3PF2 DIP－4PF1 快速衰减比例
OFF OFF 100%（快衰减）
OFF ON 26% QQ:70273551ON OFF 8%
ON ON 0%（慢衰减）
其它DIP开关功能暂时无效。
电流调整电位器：顺时针方向为调大 B、 电源使用说明
1、电源使用直流电源，按图示2接电源线，当正常接线后，电源指示灯亮
2、接线的直流电源电压不要超过直流48V，接入之前请测试正常后再接入。

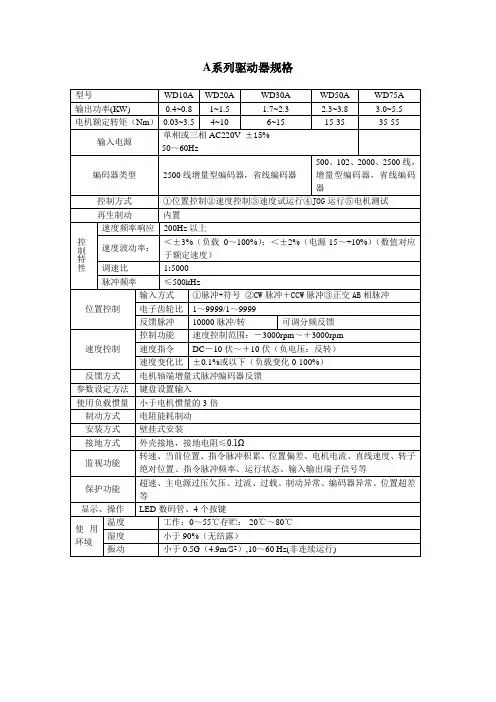

A系列驱动器规格
型号 WD10A WD20A WD30A WD50A WD75A
输出功率(KW) 0.4~0.8 1~1.5 1.7~2.3 2.3~3.8 3.0~5.5
电机额定转矩（Nm） 0.03~3.5 4~10 6~15 15-35 35-55
输入电源 单相或三相AC220V ±15%
50～60Hz
编码器类型 2500线增量型编码器，省线编码器 500、102、2000、2500线，增量型编码器，省线编码器
控制方式 ①位置控制②速度控制③速度试运行④JOG运行⑤电机测试
再生制动 内置
控制特性 速度频率响应 200Hz以上
速度波动率： ＜±3%（负载0～100%）；＜±2%（电源-15～+10%）（数值对应于额定速度）
调速比 1:5000
脉冲频率 ≤500kHz
位置控制 输入方式 ①脉冲+符号 ②CW脉冲＋CCW脉冲③正交AB相脉冲
电子齿轮比 1～9999/1～9999
反馈脉冲 10000脉冲/转 可调分频反馈
速度控制 控制功能 速度控制范围：－3000rpm～＋3000rpm
速度指令 DC－10伏～＋10伏（负电压：反转）
速度变化比 ±0.1%或以下（负载变化0-100%）
反馈方式 电机轴端增量式脉冲编码器反馈
参数设定方法 键盘设置输入
使用负载惯量 小于电机惯量的3倍
制动方式 电阻能耗制动
安装方式 壁挂式安装
接地方式 外壳接地，接地电阻≤0.1Ω
监视功能 转速、当前位置、指令脉冲积累、位置偏差、电机电流、直线速度、转子绝对位置、指令脉冲频率、运行状态、输入输出端子信号等
保护功能 超速、主电源过压欠压、过流、过载、制动异常、编码器异常、位置超差等
显示、操作 LED数码管、4个按键
使用环境 温度 工作：0～55℃存贮：-20℃～80℃
湿度 小于90%（无结露）
振动 小于0.5G（4.9m/S2）,10～60 Hz(非连续运行)
