晶体振荡器的分类

无源晶体与有源晶振的区别、应用范围及

1、无源晶体——无源晶体需要用DSP片内的振荡器，在datasheet上有建议的连接方法。无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。无源晶体相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷晶体。

2、有源晶振——有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。对于时序要求敏感的应用，个人认为还是有源的晶振好，因为可以选用比较精密的晶振，甚至是高档的温度补偿晶振。有些DSP内部没有起振电路，只能使用有源的晶振，如TI的6000系列等。有源晶振相比于无源晶体通常体积较大，但现在许多有源晶振是表贴的，体积和晶体相当，有的甚至比许多晶体还要小。

几点注意事项

1、需要倍频的DSP需要配置好PLL周边配置电路，主要是隔离和滤波；2、20MHz以下的晶体晶振基本上都是基频的器件，稳定度好，20MHz以上的大多是谐波的（如3次谐波、5次谐波等等），稳定度差，因此强烈建议使用低频的器件，毕竟倍频用的PLL电路需要的周边配置主要是电容、电阻、电感，其稳定度和价格方面远远好于晶体晶振器件；

3.时钟信号走线长度尽可能短，线宽尽可能大，与其它印制线间距尽可能大，紧靠器件布局布线，必要时可以走内层，以及用地线包围；

电路中的振荡器介绍振荡器的种类和应用领域

电路中的振荡器是指能够在不受外部信号源驱动下，在电路内自行产生周期性信号的电子设备。振荡器在电子设备中广泛应用，例如无线电、雷达、计算机等领域，因此，了解振荡器的种类及其应用领域是十分重要的。本文将介绍振荡器的种类及其应用。

1. 晶体振荡器

晶体振荡器是常用的一种振荡器，它利用压电效应产生振荡。晶体振荡器主要由压电石英晶片、放大器、反馈电路、电源和输出电路等组成。晶体振荡器振荡频率的稳定性高，且精确度高，应用于频率稳定要求高的电路，例如计算机、通讯设备等领域。

2. 电感耦合振荡器

电感耦合振荡器是利用电路中的电感和电容进行产生振荡的一种振荡器。电感耦合振荡器主要由电容、电感、晶体管等元器件组成。电感耦合振荡器的振荡频率范围广，应用于频率要求不高的电子设备，例如音频放大器、调谐器等领域。

3. 集成电路振荡器

集成电路振荡器是可以直接集成在电路板上的一种振荡器。集成电路振荡器主要由电容、电感、晶体管等元器件组成。由于集成电路振荡器可以大规模生产，成本相对较低，因此在数字电路、计算机等领域应用最为广泛。 4. RC振荡器

RC振荡器是利用电路中的电容和电阻形成的RC环路产生振荡的一种振荡器。RC振荡器主要由电容、电阻、晶体管等元器件组成。RC振荡器的频率不稳定，但由于成本低廉，应用于一些低频率要求的电子设备，例如弱电信号接收与放大器。

5. 摆线振荡器

摆线振荡器是利用物理学中的摆线定理产生振荡的一种振荡器。摆线振荡器主要由模拟计算器、捷克电池表、过氧化银光源等元器件组成。摆线振荡器的频率通常在几十千赫范围内，应用于高精度计时和频率测量等领域。

总之，电路中的振荡器种类多样，根据不同的应用领域和需求选择合适的振荡器是十分重要的。对于电子爱好者来说，学习振荡器的原理和应用也是提高技能的一个重要方向。

石英晶振选型与应用知识

石英晶体是压电晶体的一种，沿着特定的方向挤压或拉伸，它的两端会产生正负电荷，这种效应称为正压电效应；相反，对晶体施加电场导致晶体形变的效应，称为逆压电效应。所以在石英晶片两面施加交变电场，晶片就会产生形变，而形变又会产生电场，这是一个周期转换的过程。对于特定的晶片，这个周期是固定的，我们利用这个周期来产生稳定的基准时钟信号。

石英晶体元器件，是利用石英晶体的压电效应实现频率控制、稳定或选择的关键电子元器件。包括石英晶体谐振器、石英晶体振荡器和石英晶体滤波器。 在石英晶片的两面镀上电极，经过装架、调频、封装等工序后制成石英晶体元件。石英晶体元件与集成电路等其它电子元件组合成石英晶体器件。本文主要介绍石英晶振：即所谓石英晶体谐振器（无源晶振）和石英晶体振荡器（有源晶振）的统称。一般的概念中把晶振就等同于谐振器理解了，振荡器就是通常所指钟振。石英晶振是一种用于稳定频率和选择频率的电子元件，已被广泛地使用在无线电话、载波通讯、广播电视、卫星通讯、仪器仪表等各种电子设备中.

一、 石英晶振的型号命名方法

1.国产石英晶体谐振器的型号由三部分组成：

– 第一部分：表示外壳形状和材料，

B表示玻璃壳，J表示金属壳，S表示塑料封型；

– 第二部分：表示晶片切型，与切型符号的第一个字母相同，

A表示AT切型、B表示BT切型，

– 第三部分：表示主要性能及外形尺寸等，

一般用数字表示，也有最后再加英文字母的。

JA5为金属壳AT切型晶振元件，BA3为玻壳AT切型晶振元件。

2石英晶体振荡器的型号命名有四部分组成：

.

– 第一部分：主称

用大写字母Z表示石英晶体振荡器；

– 第二部：类别

用大写字母表示，其意义见下表：

– 第三部分：频率稳定度等级

用大写字母表示，其意义见下表：

– 第四部分：序号

用数字表示，以示产品结构性能参数的区别 从型号上无法知道晶振元件的主要电特性，需查产品手册或相关资料才行。

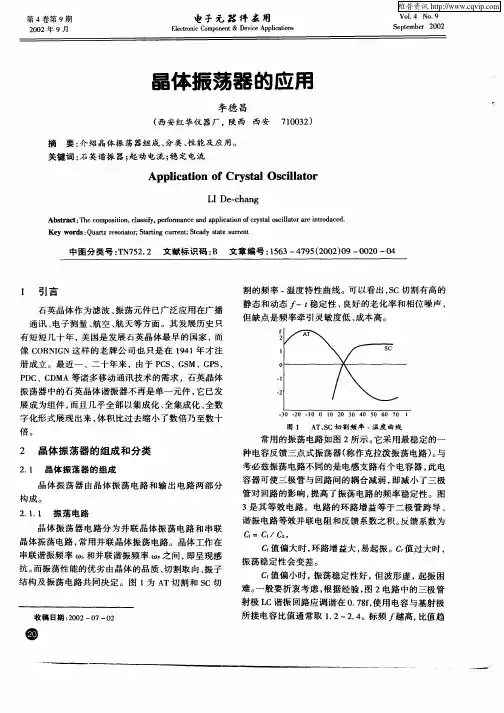

第４卷第９期　２００２年９月　电子元器件主用　Ｅｌｅｃｔｒｏｎｉｃ　Ｃｏｍｐｏｎｅｎｔ＆Ｄｅｖｉｃｅ　Ａｐｐｌｉｃａｔｉｏｎｓ　Ｖｏ１．４　Ｎｏ．９　Ｓｅｐｔｅｍｂｅｒ　２００２　
