授课：XXX 第二章 水准测量

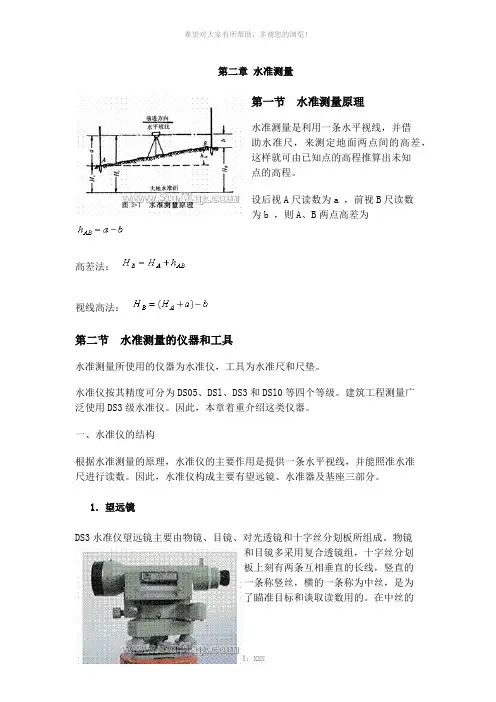

第一节 水准测量原理
水准测量是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。
设后视A尺读数为a ，前视B尺读数为b ，则A、B两点高差为
高差法：
视线高法：
第二节 水准测量的仪器和工具
水准测量所使用的仪器为水准仪，工具为水准尺和尺垫。
水准仪按其精度可分为DS05、DSl、DS3和DSl0等四个等级。建筑工程测量广泛使用DS3级水准仪。因此，本章着重介绍这类仪器。
一、水准仪的结构
根据水准测量的原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。因此，水准仪构成主要有望远镜、水准器及基座三部分。
1．望远镜
DS3水准仪望远镜主要由物镜、目镜、对光透镜和十字丝分划板所组成。物镜和目镜多采用复合透镜组，十字丝分划板上刻有两条互相垂直的长线，竖直的一条称竖丝，横的一条称为中丝，是为了瞄准目标和谈取读数用的。在中丝的希望对大家有所帮助，多谢您的浏览！
授课：XXX 上下还对称地刻有两条与中丝平行的短横线，是用来测定距离的，称为视距丝。希望对大家有所帮助，多谢您的浏览！
授课：XXX 十字丝分划板是由平板玻璃圆片制成的，平板玻璃片装在分划板座上，分划板座固定在望远镜筒上。
十字丝交点与物镜光心的连线，称为视准轴或视线。水准测量是在视准轴水平时，用十字丝的中丝截取水准尺上的读数。
对光凹透镜可使不同距离的目标均能成像在十字丝乎面上。再通过目镜，便可看清同时放大了的十字丝和目标影像。从望远镜内所看到的目标影像的视角与肉眼直接观察该目标的视角之比，称为望远镜的放大率。DS3级水准仅望远镜的放大率一般为28倍。
2． 水准器：分为管水准器和圆水准器。
水准器是用来指示视准轴是否水平或仪器竖轴是否竖直的装置。有管水准器和圆水准器两种。管水准器用来指示视准轴是否水平；圆水准器用来指示竖轴是否竖直。
水准仪、经纬仪、全站仪的使用方法

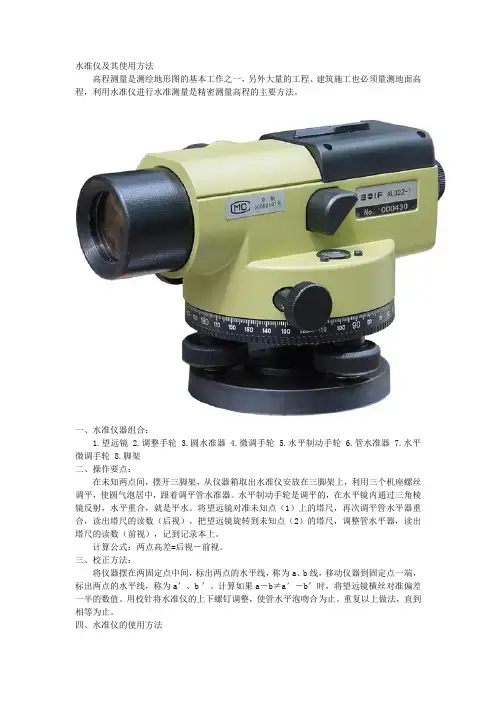

水准仪及其使用方法
高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。
一、水准仪器组合：
1.望远镜 2.调整手轮 3.圆水准器 4.微调手轮 5.水平制动手轮 6.管水准器 7.水平微调手轮 8.脚架
二、操作要点：
在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
三、校正方法：
将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。重复以上做法，直到相等为止。
四、水准仪的使用方法
水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置
安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2. 粗平
粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3. 瞄准
瞄准是用望远镜准确地瞄准目标。首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
水准测量步骤（以四等水准测量为例）
一、水准测量的概念
水准测量：又叫几何水准测量。是用水准仪和水准尺测定地面上两点间高差的方法。在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。本文以四等水准为例进行讲解。
二、水准测量的原理
利用水准仪提供的水平视线，在两把水准尺上获取读数，来求得该两尺之间的高差，然后推算出高程。
高程—点到大地水准面的铅垂距离，一般用HA表示；
高差—地面上两点的相对高程或绝对高程之差叫做高差，一般用h表示。（高差用正负之分，而高程没有）
hAB=a-b；Hb=HA hAB
视线高测量有时安置一次仪器须测算出较多点的高程，可先求出水准仪的视线高程，然后再分别计算各点高程，从下图中可以看视线高
Hi=HA a
B/C点高程
HB=Hi-b ；HC=Hi-C
三、水准仪的构造（微倾式水准仪）
1、物镜
2、目镜
3、调焦螺旋
4、管水准器
5、圆水准器
6、脚螺旋7、制动螺旋
8、微动螺旋
9、微倾螺旋 10、基座
四、四等水准测量的主要技术要求
四等水准路线一般沿道路布设，尽量避开土质松软地段，水准点间的距离一般为2-4km，在城市建筑区为1-2km。水准点应选在地基稳固能长久保保存和便于观测的地点。
根据国家标准《工程测量规范》（GB50026－2007），四等水准测量基本技术要求如下表所示。
五、四等水准测量的方法
（1）观测方法四等水准测量的观测应在通视良好、望远镜成像清晰、稳定的情况下进行。
（2）观测步骤引入K值的概念：K为双面水准尺的红面分划与黑面分划的零点差(常数4.687m或4.787m)对于四等水准测量读数差不能超过3mm
（3）观测时前、后视距离必须读取上、下丝读数计算，上、下丝读数应记录在手簿中。
（4）观测顺序按“后－后－前－前”进行，在没有换站时，后视尺不得移动。
水准仪及其使用方法
高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。
一、水准仪器组合：
1.望远镜 2.调整手轮 3.圆水准器 4.微调手轮 5.水平制动手轮 6.管水准器 7.水平微调手轮 8.脚架
二、操作要点：
在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
三、校正方法：
将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。重复以上做法，直到相等为止。
四、水准仪的使用方法 水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置
安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2. 粗平
粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3. 瞄准
瞄准是用望远镜准确地瞄准目标。首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
