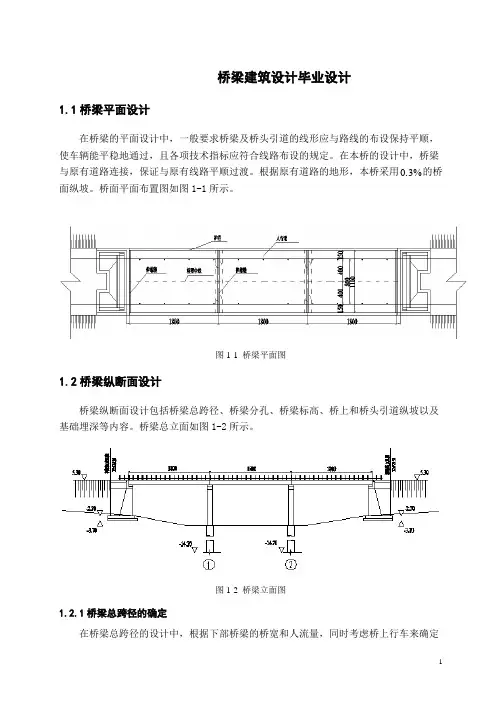

桥梁建筑设计毕业设计1.1桥梁平面设计在桥梁的平面设计中，一般要求桥梁及桥头引道的线形应与路线的布设保持平顺，使车辆能平稳地通过，且各项技术指标应符合线路布设的规定。
在本桥的设计中，桥梁与原有道路连接，保证与原有线路平顺过渡。
根据原有道路的地形，本桥采用0.3%的桥面纵坡。
桥面平面布置图如图1-1所示。
图1-1 桥梁平面图1.2桥梁纵断面设计桥梁纵断面设计包括桥梁总跨径、桥梁分孔、桥梁标高、桥上和桥头引道纵坡以及基础埋深等内容。
桥梁总立面如图1-2所示。
图1-2 桥梁立面图1.2.1桥梁总跨径的确定在桥梁总跨径的设计中，根据下部桥梁的桥宽和人流量，同时考虑桥上行车来确定桥台位置，总的来说，桥梁的总跨径应根据具体情况经过全面分析后加以确定。
在本桥的设计中，考虑到当地的特殊情况，综合经济因素，确定本桥全长为62.20m 。
1.2.2桥梁的分孔桥梁的总跨径确定后，还需进一步进行分孔布置。
在桥梁分孔设计中，一座桥梁应当分成几孔，各孔的跨径应当多大，有几个桥墩，这要根据地形、地质、桥下行车要求以及技术经济和美观条件加以确定。
在本桥的设计中，综合经济因素，对不同跨径布置进行粗略的方案比较，该桥分为三孔，单孔跨径为18.00m 。
1.2.3桥梁标高、桥上纵坡及基础埋深的确定本桥设计过程中，考虑桥梁线路纵断面设计要求，确定桥面标高为5.30m 。
根据《公路工程技术标准》（JTG B01—2003）的规定，公路桥梁的桥上纵坡不宜大于5%；本桥设计中，桥梁纵坡设置为0.30%，满足设计要求。
桥头两端引线和桥上线形以直线连接，使得线形匹配，路线平顺。
基础埋深主要考虑地基的地质条件、桥上荷载等内容确定，根据地理位置、地理条件等因素，本桥采用桩基础，考虑到钻孔灌注桩在施工过程中无挤土，可以减少或避免捶打的噪音，适合在人流密集的城市施工，所以采用钻孔灌注桩。
根据设计资料加以计算，确定桩基础埋深为10.00m 。
1.3桥梁横断面设计桥梁横断面设计包括桥面宽度、桥跨结构横断面布置等。
材料总目录第一部分 毕业设计任务书第二部分 毕业设计开题报告第三部分 毕业设计计算书第四部分 中英文翻译土木工程（交通土建工程）专业 级道路工程毕业设计任务书毕业设计课题名称一级公路 标段施工图设计设计阶段施工图设计设计原始资料路段 ： 原始平面地形图路段初始年交通量路段地质勘探资料各种交通部部颁设计、施工及试验规程等技术规范 交通部部颁公路工程概预算定额及相关配套资料公路工程概预算电脑软件公路线型设计 软件公路工程路面结构设计软件其它资料等设计任务书及指导书设计内容总说明书说明书路线平、纵面缩图主要经济技术指标表路线选线道路平面设计道路纵断面设计道路横断面设计路基土石方的计算与调配路基、路面及排水路基挡土墙的设计沥青混凝土路面设计水泥混凝土路面设计排水系统设计施工组织与概预算）路段工程量计算）施工图预算的编制）施工组织设计的编制）施工网络图的绘制）施工技术方案的编写）工程材料的技术要求及检验方法）工程机械及人工、材料的选用及施工安排）根据以上各项计算成果，编写工料机使用一览表，需求量计划。
路线设计、路面结构设计、工程预算造价的计算机复核计算（电算）技术施工图的绘制相关英文翻译一篇答辩书面汇报材料（不少于 字）应交成果计算说明书（ ）含中、英文摘要、目录、前言、设计任务书等内容。
记录整个设计的过程、思路及计算步骤。
设计施工图表具体包括：（ ）公路的平、纵、横断面设计成果（图表及计算书）（ ）路基挡墙设计成果（图表及计算书）（ ）水泥混凝土路面结构设计成果（图表及计算书）（ ）沥青混凝土路面结构设计成果（图表及计算书）（ ）公路排水系统设计成果（排水系统平面布置图及断面大样图等）（ ）工程量计算书及工程量清单（表格）（ ）施工图预算书（手工计算结果，含全部表格及说明）（ ）施工组织设计（说明及图表，含时间和空间设计成果）（ ）工程施工网络图及时间优化设计（网络图及参数计算）（ ）施工技术方案说明文件（主要工程的施工技术方案及说明）（ ）工程材料的选用说明、质量要求及检验方法说明（工程主要材料）（ ）水泥混凝土与沥青混凝土的配合比计算与强度检测说明（ ）人工、材料及工程机械的选用说明及施工安排说明（ ）工、料、机使用一览表及需求量计划表（ ）施工图设计计算机复核结果（电脑输出结果）（ ）预算价目计算机复核结果（电脑输出结果）（ ）用 技术绘制的部分施工图纸英文翻译原文、译文答辩书面汇报材料毕业设计时间及阶段安排总时数为 周 月 日 月 日 ，其中毕业设计、毕业实习 周，成果评阅、审阅 周，答辩 周。
高速公路(64 2×113 64)m连续梁桥设计毕业设计(1)西南交通大学本科毕业设计高速公路(64+2×113+64)m 连续梁桥设计摘要本设计为（64＋2×113+64）m公路预应力混凝土连续梁桥设计，此桥为高速公路单室，三车道，四跨公路连续梁桥。
桥面宽度为12.75m,桥底宽7m。
支座处梁高为7m，跨中处为 3m，按1.6次抛物线变化；底板厚度支座处为0.8m,跨中为0.4m，厚度线性变化；腹板厚度支座处0.7m，跨中处0.4m，线性变化。
桥轴线为直线，采用2%的横坡设计，不设置纵坡。
设计荷载为公路—Ⅰ级。
主梁采用挂篮悬臂对称施工，边跨采用满堂支架就地浇筑施工法，合龙方案为先边合龙再中合龙。
本设计主要采用桥梁博士 3.0分析软件来进行结构内力分析计算，期间也用了Autocad 和Excel进行辅助设计。
全桥上部结构共分为112个梁单元，定义有51个施工阶段。
本设计的顺序是在CAD中画好各个截面，导入桥梁博士完成桥梁建模。
并把每个毛截面的特性和内力以文本的形式输出。
对荷载进行简单组合，把自重内力与移动活载内力进行组合用来初步估算纵向预应力钢筋束量。
运行桥梁博士数据计算，根据估算的预应力钢筋束在桥梁博士中调束，最后以文本的形式输出桥梁的预应力损失和各个次内力的数据。
最后进行运营结构验算，包括主力组合、附加力组合和抗裂组合。
承载能力极限验算包括主力组合和主力+附加力组合，要确保每种组合应力不超过容许值，设计才能通过。
关键词：预应力混凝土；梁桥；悬臂浇筑施工；设计；AbstractThe design for the (64 +2 × 113 +64) m highway prestressed concrete continuous beam bridge design , this highway bridge is a single room, three -lane , four-span continuous girder highway bridges . Deck width 12.75m, bridge bottom width 7m. Bearing beam at a height of 7m, the span at mid is 3m, by 1.6 times parabola ; the plane at back thickness at the support of 0.8m, cross for 0.4m, thickness varies linearly ; web thickness bearing at 0.7m, span at 0.4m, linear. Bridge axis is a straight line, using a 2% cross slope design, do not set the longitudinal slope . Design load for the highway - Ⅰ . Cradle cantilever beam with symmetrical main construction , side -situ pouring across adopt Trestle construction method , closure plan for the closure and then the first side closure .This design uses Dr. Bridges 3.0 analysis software for structural analysis and calculation of internal forces , also used during the Autocad and Excel aided design . Ministry of full bridge girder structure is divided into 112 units , there are 51 definitions construction phase .The design is in the order of the CAD drawing the various sections, the import is completed , Dr. bridge bridge modeling . And the characteristics and internal forces the output of each section of the hair in the form of text. For simple load combination , the weight of internal forces and moving live load force combined to preliminary estimates the amount of longitudinal prestressing tendons . Dr. Run bridge data calculation , based on estimates of prestressing tendons , Dr. bridge beam tuning in , the final form of text output bridge prestressing loss of secondary forces and various data . Finally, the operational structure checking, including the main mix, a combination of additional forces and crack combinations. Carrying capacity limit checking the main mix and the main and portfolio includes additional force to ensure that each combination does not exceed the allowable stress values .Than thedesigned can be passed.Keywords : prestressed concrete ; bridge ; cantilever casting construction ; design ;目录第1章绪论 (1)1.1 预应力混凝土连续梁桥概述 (1)1.2 毕业设计的目的和意义 (1)1.3 施工工艺 (1)1.3.1 施工特点 (1)1.3.2 施工顺序 (2)1.3.3 设计流程 (2)第2章整体设计说明 (4)2.1 设计的基本资料 (4)2.1.1 主要技术指标 (4)2.1.2 所用材料规格 (4)2.2 截面尺寸的拟定 (5)2.2.1 梁高的拟定 (5)2.2.2 腹板总厚度的拟定 (5)2.2.3 底板厚度的拟定 (6)2.2.4 截面尺寸的最后拟定 (6)2.2.5 截面尺寸图 (7)2.3 主梁的施工分段 (7)第3章桥梁建模 (10)3.1 桥梁博士3.0的简介 (10)3.2 利用桥梁博士建模 (10)3.2.1输入单元信息 (10)3.2.2 输入施工阶段信息 (12)3.2.3 输入使用阶段信息 (13)第4章主梁结构内力计算 (16)4.1 主梁恒载内力计算 (16)4.1.1 毛截面几何特性 (16)4.1.2施工时的荷载 (16)4.1.3 所用二期恒载 (17)4.1.4 计算模型 (17)4.1.5 恒载计算结果 (17)4.2 活载内力计算结果 (20)第5章预应力筋的估束和布置 (27)5.1 预应力筋的估算原理 (27)5.2 预应力筋的估算 (27)5.2.1组合最不利荷载 (27)5.2.2 估算预应力钢筋 (29)5.3 预应力筋的布置 (35)5.3.1 CAD模型中钢筋图的布置 (35)5.3.2 桥梁博士模型中钢筋图的布置 (35)第6章预应力损失及有效预应力计算 (37)6.1 预应力损失计算原理 (37)σ计算 (37)6.1.1 管道摩阻损失11σ计算 (37)6.1.2 锚头变形损失12σ计算 (37)6.1.3 温差损失13σ计算 (38)6.1.4弹性压缩损失14σ计算 (38)6.1.5 钢筋松弛损失15σ计算 (39)6.1.6 混凝土收缩徐变损失166.2 有效预应力值计算 (39)第7章次内力的计算 (43)7.1 收缩、徐变次内力 (43)7.2 温度次内力 (49)7.3 支座不均匀沉降引起的次内力 (52)第8章截面验算 (56)8.1 内力组合与截面验算 (56)8.1.1 承载能力极限状态基本组合 (56)8.1.2正常使用极限状态短期效应组合 (56)8.1.3正常使用极限状态长期效应组合 (57)8.2 承载能力极限状态下的正截面验算 (57)8.3 正常使用极限状态计算 (66)8.3.1 正常使用极限状态计算理论 (66)8.3.2使用阶段正截面抗裂验算 (67)8.4 挠度验算 (74)第9章主要工程数量估算 (76)9.1 混凝土用量估算 (76)9.2 预应力钢绞线用量 (76)9.3 锚具用量估算 (77)毕业设计总结 (78)致谢 (79)附录 (81)附录1 毕业实习报告 (81)第1章绪论1.1 预应力混凝土连续梁桥概述由于高速公路比普通公路速度高很多，所以其设计规范比较严格。

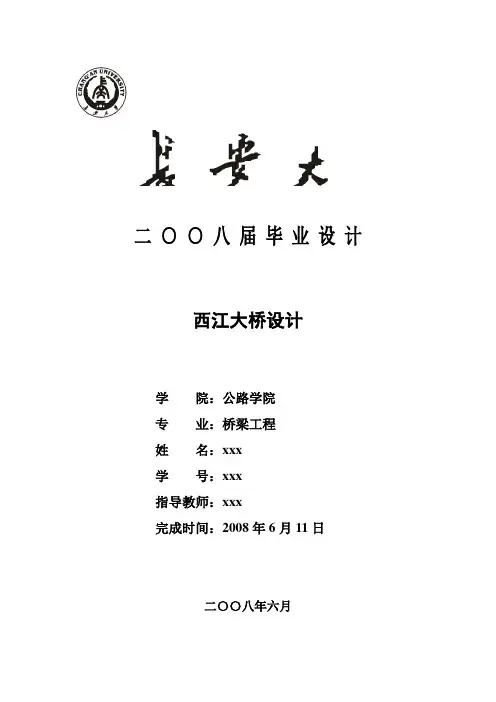

二○○八届毕业设计西江大桥设计学院：公路学院专业：桥梁工程姓名：xxx学号：xxx指导教师：xxx完成时间：2008年6月11日二〇〇八年六月毕业设计（论文）任务书课题名称xxx学院(部) 公路学院专业桥梁工程班级21020401学生姓名xxx学号21020401024 月28 日至6月12日共6 周指导教师(签字)教学院长(签字)2008年04月24日长安大学毕业设计（论文）开题报告表项目；课题类型分为：工程设计、专题研究、文献综述、综合实验。
