M30砂浆配合比设计说明书锚杆用知识讲解

3
表 1-1 砂浆强度标准差σ及 k 值
强度等级 施工水平 优良 一般 较差
强度标准差σ（MPa） k
M5 M7.5 M10 M15 M20 M25 M30
1.00 1.50 2.00 3.00 4.00 5.00 6.00 1.15
1.25 1.88 2.50 3.75 5.00 6.25 7.50 1.20
C M30 0.41 36.0 1154 1520 473 11.54 110 42.5 48.8/48.9
9、 确定试验室配合比； 根据砂浆配合比试件强度情况，我标段初步选用 B 组（水灰比 0.43）
作为试验室配合比即：水泥：砂：水：减水剂=1100：1520：473：11.00
中交二航局S217 长绩段改建工程QS02 标工地试验室
三、 使用部位：
隧道锚杆框格防护，设计稠度按 100-150mfm,0）； 试配强度:fm,0 = k*f2 =1.2*30.0=36.0 MPa；( k 取 1.20 见下表 1-1)
fm,0——————砂浆的试配强度（MPa）,精确至 0.1 MPa； f2——————砂浆强度等级值（MPa）,精确至 0.1 MPa； k——————系数见表 1-1 2、 计算每立方米砂浆中的水泥用量（Q c）；
1.50 2.25 3.00 4.50 6.00 7.50 9.00 1.25
3、 计算每立方米砂浆中的砂用量（Q s）； 每立方米砂浆中的砂用量，按砂干燥状态（含水率小于 0.5%）时的堆
积密度 1520kg/m3 作为计算值带入，则： 每方砂用量:Q s=1520kg
4、 按外加剂厂商的建议掺量计算减水剂每立方米用量（Q e）； 每方减水剂用量:Q e=1100×1%=11.00kg

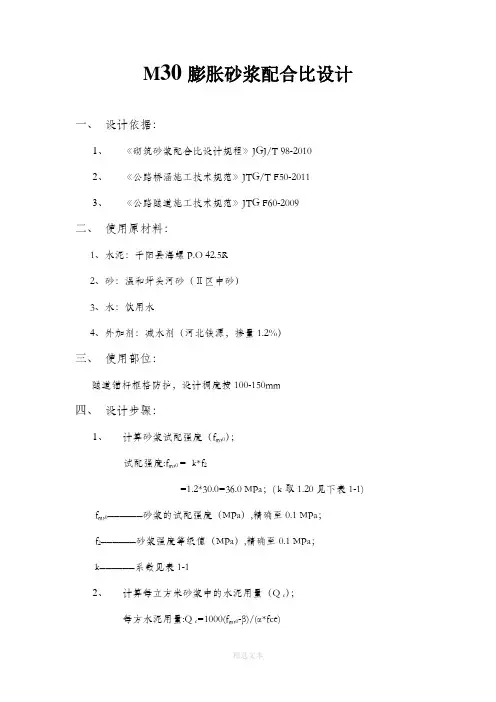

M30膨胀砂浆配合比设计一、设计依据：1、《砌筑砂浆配合比设计规程》JGJ/T 98-20102、《公路桥涵施工技术规范》JTG/T F50-20113、《公路隧道施工技术规范》JTG F60-2009二、使用原材料：1、水泥：千阳县海螺P.O 42.5R2、砂：温和坪头河砂（Ⅱ区中砂）3、水：饮用水4、外加剂：减水剂（河北铁源，掺量1.2%）三、使用部位：隧道锚杆框格防护，设计稠度按100-150mm四、设计步骤：1、计算砂浆试配强度（f m,0）；试配强度:f m,0 =k*f2=1.2*30.0=36.0 MPa；( k取1.20见下表1-1)f m,0——————砂浆的试配强度（MPa）,精确至0.1 MPa；f2——————砂浆强度等级值（MPa）,精确至0.1 MPa；k——————系数见表1-12、计算每立方米砂浆中的水泥用量（Q c）；每方水泥用量:Q c=1000(f m,0-β)/(α*fce)=1000［36.0-(-15.09)］/(3.03*42.5)=396 kgQ c———每立方米砂浆中的水泥用量（kg）fce———水泥的实际强度（MPa）α、β———砂浆的特征系数，α=3.03，β=－15.09为保证试件强度及满足锚杆砂浆的施工要求（JTG/T F60-2009），根据经验将水泥用量调整为1100kg/m3表1-1 砂浆强度标准差σ及k值3、计算每立方米砂浆中的砂用量（Q s）；每立方米砂浆中的砂用量，按砂干燥状态（含水率小于0.5%）时的堆积密度1520kg/m3作为计算值带入，则：每方砂用量:Q s=1520kg4、按外加剂厂商的建议掺量计算减水剂每立方米用量（Q e）；每方减水剂用量:Q e=1100×1%=11.00kg5、按砂浆稠度及外加剂性能选取每立方米砂浆用水量（Q w）；每方用水量: Q w=473kg6、确定初步配合比；水泥：砂：水：减水剂=1100：1520：473：11.00（w/c=0.43）7、确定基准配合比；保持用水量和砂用量不变，水灰比分别采用0.45和0.41，则配合比分别为：水泥：砂：水：减水剂=1051：1520：473：10.51（w/c=0.45）水泥：砂：水：减水剂=1154：1520：473：11.54（w/c=0.41）8、检验强度，确定试验室配合比；采用水灰比为0.45、0.43、0.41分别制作砂浆试件，标准养护至7d、28d 进行试压，其各项指标结果如下：9、确定试验室配合比；根据砂浆配合比试件强度情况，我标段初步选用B组（水灰比0.43）作为试验室配合比即：水泥：砂：水：减水剂=1100：1520：473：11.00中交二航局S217长绩段改建工程QS02标工地试验室。

M30砂浆配合比设计说明书1. 引言锚杆是一种用于加固工程的钢筋材料。

在锚杆的使用中，砂浆是必不可少的材料。

本文档主要介绍M30砂浆的配合比设计，旨在通过科学合理的配比优化锚杆的性能。

2. 材料本文档中使用的材料如下：•水泥：采用强度等级为42.5的硅酸盐水泥；•砂子：采用细度模数为2.5-2.8的天然河砂；•纤维素：采用外添加型纤维素；•水：淡净水。

3. 质量配合比设计根据锚杆的用途和工程要求，本文档选用M30砂浆，其抗压强度设计值为30MPa。

根据相关标准，M30砂浆的质量配合比应为：水泥：砂子：水=1:2.5:0.39。

为了提高锚杆的性能，文档中添加纤维素，其中纤维素的掺量为每立方米砂浆3kg。

，本文档中使用的M30砂浆质量配合比如下：•水泥：320kg•砂子：800kg•纤维素：3kg•水：124.8kg4. 配合比的影响因素砂浆的配合比不仅会影响锚杆的力学性能，还会影响锚杆的耐久性。

因此，下面我们介绍一些影响砂浆配合比的重要因素：4.1 砂子的细度模数砂子的细度模数越大，砂浆的粘着能力也会相应增大。

因此，选用适当的细度模数的砂子非常重要。

4.2 水泥的品种水泥的品种对砂浆的性能有着很大的影响。

例如，硅酸盐水泥比普通硬化水泥更具有耐久性，因此在锚杆的使用中应该优先选择硅酸盐水泥。

4.3 水灰比水灰比是指砂浆中水的质量与水泥质量的比值。

水灰比直接影响砂浆的强度和耐久性。

因此，水灰比的选择非常重要。

4.4 添加剂纤维素等添加剂可以提高砂浆的抗裂性能和抗冻性能，从而增强锚杆的耐久性和力学性能。

5. 砂浆配合比的检验为了保证锚杆的质量，砂浆的配合比必须得到严格检验。

检验的内容主要包括以下几个方面：•砂浆的坍落度检测•砂浆的抗压强度检测•砂浆的耐久性检测6.本文档主要介绍了M30砂浆的配合比设计及其影响因素，同时对砂浆配合比的检验进行了简单介绍。

在锚杆的使用中，选用科学合理的砂浆配合比可以有效提高锚杆的力学性能和耐久性。

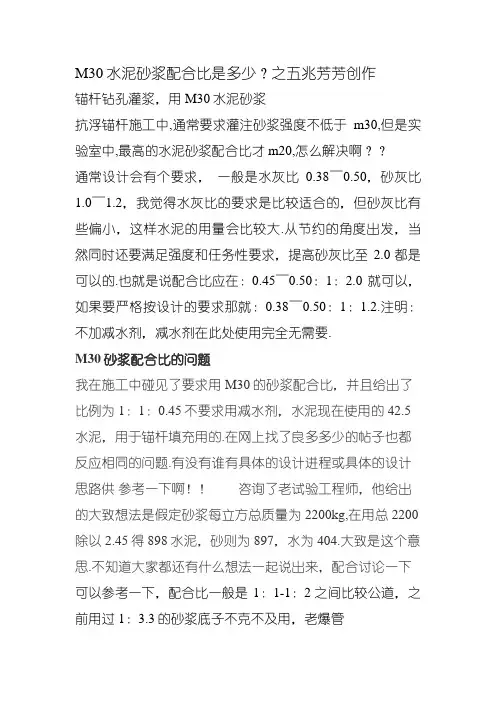

M30水泥砂浆配合比是多少？之五兆芳芳创作锚杆钻孔灌浆，用M30水泥砂浆抗浮锚杆施工中,通常要求灌注砂浆强度不低于m30,但是实验室中,最高的水泥砂浆配合比才m20,怎么解决啊？？通常设计会有个要求，一般是水灰比0.38～0.50，砂灰比1.0～1.2，我觉得水灰比的要求是比较适合的，但砂灰比有些偏小，这样水泥的用量会比较大.从节约的角度出发，当然同时还要满足强度和任务性要求，提高砂灰比至2.0都是可以的.也就是说配合比应在：0.45～0.50：1：2.0就可以，如果要严格按设计的要求那就：0.38～0.50：1：1.2.注明：不加减水剂，减水剂在此处使用完全无需要.M30砂浆配合比的问题我在施工中碰见了要求用M30的砂浆配合比，并且给出了比例为1：1：0.45不要求用减水剂，水泥现在使用的42.5水泥，用于锚杆填充用的.在网上找了良多多少的帖子也都反应相同的问题.有没有谁有具体的设计进程或具体的设计思路供参考一下啊！！咨询了老试验工程师，他给出的大致想法是假定砂浆每立方总质量为2200kg,在用总2200除以2.45得898水泥，砂则为897，水为404.大致是这个意思.不知道大家都还有什么想法一起说出来，配合讨论一下可以参考一下，配合比一般是1：1-1：2之间比较公道，之前用过1：3.3的砂浆底子不克不及用，老爆管是水泥砂浆,是直径10cm的孔,灌注用的,锚杆直径是28mm.我现在有个配合比,42.5的水泥:中砂:水=606kg:1m3砂:0.3m3水,我想增加水泥,水也增加一点,不知是否公道?不是用于梁的压浆Ｍ３０有水泥砂浆也有水泥净浆两种．两种都比较罕有．如桥梁预应力管道注浆就用净浆，隧道砂浆锚杆就用的砂浆注浆的．加砂主要是下降造价和防开裂．为包管强度和流动度可加减水剂我有做过，结构部位是锚杆的，大概控制在水泥：砂=1：2左右砂浆一般很难压进去,设计上一般是水泥:砂=1:1,水灰比为0.45,砂采取特细砂,可加高效减水剂.我们这就是用于锚杆锚索注浆.但实际用净浆,资料做成砂浆就可以了.大家都知道压砂浆是骗人的,因为底子压不进.谁说的锚杆灌砂浆压不进去，纯粹的无稽之谈，你以为锚杆灌的砂浆就是普通砂浆的吗？它有流动性要求，你以为就是某某稠度就可以的吗，还说是弄工程的，不知道不要乱说！你也不要听图纸上说水泥：砂=1：1，或说什么水灰比0.45之类的，他也只是建议，他告知用什么砂什么水泥没有嘛，既然资料都不一样难道配合比会一样的吗？灌浆只要它的的稠度能满足施工要求就能灌进去，何来说砂浆不克不及灌进去之说！我们用了几个工地的砂浆灌浆完全没有问题，稠度16~20S仅供大家参考，按照这个设计出满足要求的强度的砂浆就可以了！还有就是膨胀剂必须要加，减水剂视资料任务性加与不加！还有谁说什么特细砂之类自己把标准好都雅看，要求是小2.36mm的砂，免得让大家误会必须用特细砂一样！还有哪个谁说砂浆达不到M30，自己用脑袋好好想想，我用32.5级水泥配不出来就不克不及用42.5级水泥的吗，并且调整还可以调整水泥用量的撒？真不知道大家一天干什么去了，书上良多东西有说！类土质是花岗岩熔岩等火山岩风化而成,承继了原岩各向异性的土体物质或破碎岩体物质,其自己在未经搬运时具有岩体结构特征,包含硬岩的全风化、残积层,软岩的全风化、强风化及残积层.本论文主要依托海南东环城际铁路客运专线,阐发沿线的花岗岩残积层等的物理、化学性质,探寻类土质影响工后沉降控制较为严重的物化指标. 作者主要讨论了类土质自身的8个物化指标:矿物成分、含水量、塑性指数、颗粒级配、孔隙特征、压缩特性、结构特征以及风化程度,即类土质的组成、结构和力学方面的性质.其次整理沉降监测资料,阐发上述指标与沉降控制间的相关关系,相关系数的大小则反应了对沉降控制影响的大小.最后,论文借助FLAC~(3D)数值模拟软件以及理正岩土工程计较软件对显相关的前3个指标进行模拟,预测各阶段路基的沉降值,再以现场实际的沉降监测资料,对数值模拟的结果赐与检算和验证.论文取得的研究成果主要有以下几个方面: (1)论文详细的论述了类土质的成因、组成以及物理、化学性质:其形成主要是由于软硬岩自身不合物质成分的物理、水理、化学以及热学性质等的差别,导致岩石在遭受风化作用时的胀缩、热散布、含水特征等不合,岩石内部出现差别风化,从而,岩石的结构、机关、化学成分、颗粒大小等逐渐产生变更,岩石产生不合程度的风化,类土质由之形成.同时,论文在以往类土质定义的根本上,主要针对类土质自己的物理化学性质,从类土质的成因、结构、物质组成方面完善其定义:类土质是由岩体风化而成的、物理化学及力学性质明显区别于均质土体、岩石的土体物质或破碎岩体物质,包含岩体全风化物以及全风化残积物.其中,全风化物保存或部分承继了原岩的结构、机关特征;全风化残积物已丧失了原岩的结构、机关特征,但物质成分同全风化物相似. (2)影响工后沉降的因素良多,就类土质自己的物理、化学性质而言,都难以计数,并且各影响因素之间还存在或多或少相互牵连.作者在阅读大量已有花岗岩全风化文献的根本上,阐发整理出类土质的8个物理、化学指标:矿物成分、含水量、塑性指数、颗粒级配、孔隙特征、压缩特性、结构特征以及风化程度.之后,通过初期对上述8个指标辨别做沉降监测,基于它们各自对沉降的奉献,阐发它们对沉降控制的相关程度,依照相关系数由大到小排序依次为:含水量、颗粒级配、矿物成分、风化程度、残存结构、孔隙特征、塑性指数和压缩特性. (3)变形的实质便是原有应力场或应变场的改动,路基的沉降便是在进行路基填筑进程中,由于上部荷载的作用,使路基新的应力场生成.FLAC~(3D)基于有限差分原理,摩尔—库仑资料模型能够有效模拟土质资料地应力场的生成;另外,理正(软土)路基设计软件是工程中较为经常使用的路基沉降计较软件,因此论文选取了FLAC~(3D)数值阐发软件及理正(软土)路基设计软件对路基的工后沉降做模拟阐发.FLAC~(3D)模拟了基床开挖、换填,路堤填筑时地应力场的变更,总的趋势表示为换填压实进程,路基以均匀沉降为主,横向鸿沟由于鸿沟效应影响,其位移矢量与路基中心相比,相对较小;路堤填筑进程中,路堤下部基床则以盆型曲线沉降,沉降量随深度的递增而减小.FLAC~(3D)计较类土质路基最终沉降量为:362.4mm.理正疏忽了开挖对路基应力场的影响,通过路基类土质分层付与不合的力学参数,综合考虑路基表层换填、路堤类土质填筑、路床及以上列车、轨道等荷载以及超载预压等载荷情况,辨别计较出沉降基准期(路堤填筑完成时)沉降量、超载预压结束时沉降量和最终沉降量.预压结束时,路基的沉降值为275mm,最终沉降量为329mm,残存沉降量为54mm,适合工后沉降控制要求.即含水量、颗粒级配、矿物成分对类土质路基的工后沉降控制影响较大.这点在后续的沉降监测中也得到验证.。
