岗位作业流程图(通风)

2.6 通风与空调工程工艺流程图2.6.1 风管制作施工工艺流程图1. 金属风管制作（1）咬口连接工艺流程图风管展开下料剪切倒角咬口折方压口成型施工准备方法兰下斜组对焊接钻孔油漆圆法兰圈圆划线下斜找平找正焊接铆接翻边检验、试验运输（2）焊接连接工艺流程图施工准备放样下斜剪切坡口组对焊接风管与法兰组焊法兰制作法兰钻孔风管加固风管成型2. 非金属风管制作（1）硬聚氯乙烯风管制作工艺流程图划线切割板材坡口加热成型法兰制作风管组配、加固检验存放（2）玻钢风管制作工艺流程图支模成型检验固化打孔检验存放制浆（3）玻纤风管制作工艺流程图材料准备管板展开开槽封边检验存放（4）复合夹芯板风管制作工艺流程图材料准备放样切割粘结封带检验存放2.7风管部件与消声器制作施工工艺流程图1．风口工艺流程图外框下料(专用模具)成型施工组装焊接表面处理叶片下料(专用模具)成型准备机加件及其零件加工成品检验出厂2．风阀制作工艺流程图外框下料(专用模具)成型施工组装焊接检验调整叶片下料(专用模具)成型准备机加件及其零件加工喷漆装配执行机构成品检验出厂（3）罩类及风帽制作工艺流程图施工准备→下料→成型→组装→成品检验→出厂（4）柔性短管制作工艺流程图施工准备→下料→缝制→成型→法兰组装（5）消声器制作工艺流程图施工准备→下料→外壳及框架结构施工→填充消声材料→覆面→成品检验→包装及标识2.8风管系统安装施工工艺流程图确定标高制作支吊架支吊架定位支吊架安装风管检查验收风管排列风管组对吊装到位找正找平吹扫、严密性试验中间验收2.9通风与空调设备安装施工工艺流程图设备基础验收设备开箱检验设备运输风机盘管机组安装装配式空调组安装设备安装整体式空调组安装单元式空调组安装消声器安装除尘器安装检查验收中间交接2.10空调制冷系统安装施工工艺流程图2.6.2设备安装安装施工工艺流程图基础检验→设备开箱检查→设备运输→吊装就位→找平找正→灌浆、基础抹面2.6.3一般系统安装施工工艺流程图施工准备→管道等安装→系统吹污系统气密性试验→系统抽真空→管道防腐→系统充制冷剂2.6.4水蓄冷系统安装施工工艺流程图管道内防腐蓄水槽（罐）内防腐施工准备支架敷设系统吹扫支架制作管道连接系统气密性试验系统抽真空管道外防腐系统充制冷剂套管制作安装设备安装管道支架预制安装管道安装填堵孔洞管道预制安装水压试验系统冲洗管道与设备相接检查验收2.11空调水系统管道与设备安装施工工艺流程图套管制作安装设备安装管道支架预制安装管道安装填堵孔洞管道预制安装水压试验系统冲洗管道与设备相接检查验收2.12防腐与绝热施工工艺流程图2.6.5防腐除锈→表面清理→刷底漆→面漆2.6.6风管及部件绝热（1）一般材料保温内保温检验粘保温钉领料铺敷保温材料聚苯板类外保温缠玻璃丝布保温材料下料岩棉类保温刷防火涂料室外保温层外加铁皮壳检验一般材料保温（2）橡胶保温领料→下料→刷胶水→粘贴→接头处贴胶带→检验（3）铝镁质保温涂抹膏料→粘贴→接缝处理→收光→缠纤维布→刷防水→检验2.13管道及设备绝热（1）预制瓦块散瓦→断镀锌钢丝→和灰→填充材料→合瓦→钢丝绑扎→填缝→抹保护壳（2）管壳制品散管壳→合管壳→缠裹保护壳（3）裹保温裁料→缠裹保温材料→包扎保温层（4）设备及箱罐铅丝网石棉灰保温焊钩钉→刷油→绑扎钢丝网→抹灰棉→抹保护层（5）橡胶保温领料→下料→刷胶水→粘贴→接头处贴胶带→检验（6）铝镁质保温涂抹膏料→粘贴→接缝处理→收光→缠玻纤布→刷防水。

通风设施工岗位标准流程操作法通风设施工岗位标准流程操作法一、岗位（工种）描述我是通风设施工＊＊＊，***年*月在***参加矿全员培训，成绩合格。

二、岗位作业环境（对象）描述我矿需要建筑的通风设施主要有：永久密闭、永久风门、临时密闭、临时风门、临时调节风门、挡风墙等。

永久密闭在回采工作面两顺槽建筑，主要是封闭采空区，防止向采空区漏风。

永久风门在主要进回风大巷联络巷内建筑，主要是阻止风流通过，但允许人员和车辆通行，防止风流短路。

临时密闭是在临时不掘进的巷道内建筑，起到封闭巷道的作用。

临时风门在采煤工作面联络巷内建筑，起到临时阻挡风流流通，防止风流短路，但允许人员和车辆通行。

调节风门、挡风墙的作用主要是控制硐室或需要配风巷道的风量。

我使用的工具和材料主要有瓦刀、抹子、托泥板、水平尺、工程线、铁锨等工具，水泥、砂、砖、水泥砌块等其他建筑材料。

三、工作前安全确认1、对现场作业环境进行安全检查，顶板、两帮支护情况是否完好，瓦斯、氧气、二氧化碳浓度是否符合规定。

2、装运材料专人负责，确保准时到位。

巷帮堆放的材料要整齐，不得影响运输、通风、行人。

3、带齐带全现场所需的小型材料和工具。

四、操作流程手指口述建密闭、挡风墙：1、施工现场安全检查。

到达工作地点后，先进行安全检查，施工地点必须通风良好，氧气、瓦斯、二氧化碳等气体的浓度符合《规程》的规定。

由外向里逐步检查施工地点前后5米的支架、顶板、巷帮的支护情况，发现问题及时汇报、处理，处理完后再施工。

如果施工地点的通风不好，氧气浓度偏低，也必须在施工地点的顶板上悬挂瓦斯氧气两用报警仪，报警仪报警时立即撤出作业人员。

2、材料验收准备。

检查建筑材料是否符合现场使用，是否够用，水泥是否失效、硬化，附近是否有水源。

3、掏槽。

掏槽时应按先上后下的原则进行，掏出的煤、岩等物要及时运走，巷道应清理干净。

掏槽深度必须符合规定，一般不小于0、2米，见实帮实底。

对于锚喷巷道，可以不进行掏槽。

通风与空调工程施工工艺流程图

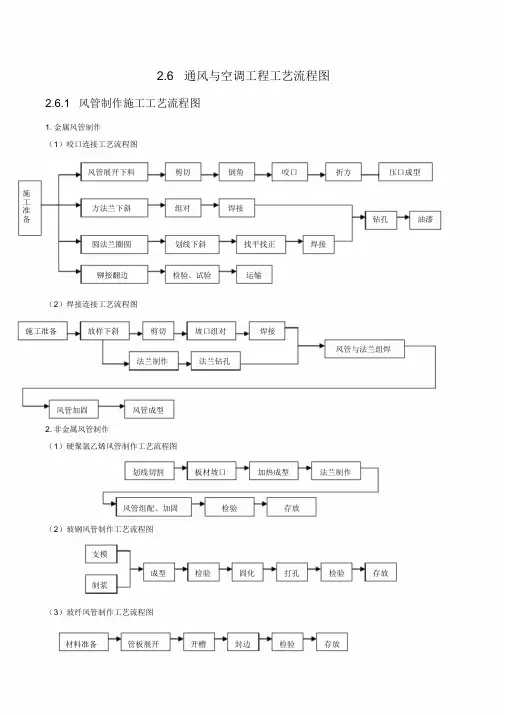

2.6 通风与空调工程工艺流程图2.6.1风管制作施工工艺流程图1.金属风管制作
（1）咬口连接工艺流程图
（2）焊接连接工艺流程图
2.非金属风管制作
（1）硬聚氯乙烯风管制作工艺流程图
（2）玻钢风管制作工艺流程图
（3）玻纤风管制作工艺流程图
（4）复合夹芯板风管制作工艺流程图
2.6.2风管部件与消声器制作施工工艺流程图
1．风口工艺流程图
2．风阀制作工艺流程图
（3）罩类及风帽制作工艺流程图
（4）柔性短管制作工艺流程图
（5）消声器制作工艺流程图
2.6.3风管系统安装施工工艺流程图
2.6.4通风与空调设备安装施工工艺流程图
2.6.5空调制冷系统安装施工工艺流程图
1.设备安装安装施工工艺流程图
2.一般系统安装施工工艺流程图
3.水蓄冷系统安装施工工艺流程图
2.6.6空调水系统管道与设备安装施工工艺流程图
2.6.7防腐与绝热施工工艺流程图1.防腐
2.风管及部件绝热（1）一般材料保温
一般材料保温
（2）橡胶保温
（3）铝镁质保温
3.管道及设备绝热
（1）预制瓦块
（2）管壳制品
（3）裹保温
（4）设备及箱罐铅丝网石棉灰保温
（5）橡胶保温
（6）铝镁质保温。

煤矿通风作业安全作业流程煤矿通风作业是煤矿安全生产的重要环节之一，其目的是为井下提供新鲜空气，排除有害气体和粉尘，创造良好的工作环境，保障矿工的生命安全和健康。

为了确保通风作业的安全进行，必须严格遵循一系列的安全作业流程。

一、通风系统设计在煤矿开采前，需要根据矿井的地质条件、开采规模、开采方式等因素，进行科学合理的通风系统设计。

通风系统设计应包括通风方式的选择（如压入式、抽出式或混合式）、通风设备的选型和布置、通风网络的构建等。

设计方案应经过专业人员的论证和审批，确保其符合国家安全标准和规范。

二、通风设备的安装与调试1、通风机的安装通风机是通风系统的核心设备，其安装质量直接影响通风效果。

通风机应安装在通风良好、无易燃易爆物质的场所，基础要牢固，地脚螺栓要紧固。

安装过程中要严格按照设备说明书和安装规范进行操作，确保通风机的叶轮、传动轴、电机等部件安装正确，运转平稳。

2、通风管道的安装通风管道的安装要平直、密封良好，避免出现漏风现象。

管道的连接应采用法兰连接或焊接，连接处要严密。

在管道的转弯处和分支处，应设置合理的弯头和三通，以减少通风阻力。

3、通风设备的调试通风设备安装完成后，要进行调试。

调试内容包括通风机的风量、风压、转速等参数的测定，通风管道的风速、风量的测量，以及通风系统的阻力平衡调试等。

通过调试，确保通风系统的各项参数符合设计要求，通风效果良好。

三、通风系统的日常检查与维护1、通风机的检查与维护定期对通风机进行检查，包括电机的温度、电流、电压，叶轮的转动情况，轴承的润滑情况等。

发现问题及时处理，确保通风机正常运转。

同时，要定期对通风机进行保养，更换易损件，清理通风机内部的积尘和杂物。

2、通风管道的检查与维护定期检查通风管道的密封性，发现漏风及时修补。

清理管道内的积尘和杂物，防止堵塞。

检查管道的支架和吊挂装置是否牢固，如有松动及时紧固。

3、通风设施的检查与维护通风设施包括风门、风窗、风桥等，要定期检查其完好性和可靠性。
