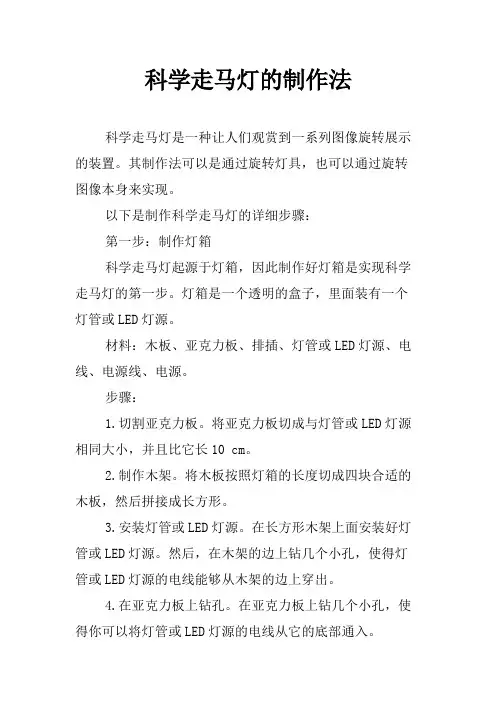

科学走马灯的制作法科学走马灯是一种让人们观赏到一系列图像旋转展示的装置。
其制作法可以是通过旋转灯具,也可以通过旋转图像本身来实现。
以下是制作科学走马灯的详细步骤:第一步:制作灯箱科学走马灯起源于灯箱,因此制作好灯箱是实现科学走马灯的第一步。
灯箱是一个透明的盒子,里面装有一个灯管或LED灯源。
材料:木板、亚克力板、排插、灯管或LED灯源、电线、电源线、电源。
步骤:1.切割亚克力板。
将亚克力板切成与灯管或LED灯源相同大小,并且比它长10 cm。
2.制作木架。
将木板按照灯箱的长度切成四块合适的木板,然后拼接成长方形。
3.安装灯管或LED灯源。
在长方形木架上面安装好灯管或LED灯源。
然后,在木架的边上钻几个小孔,使得灯管或LED灯源的电线能够从木架的边上穿出。
4.在亚克力板上钻孔。
在亚克力板上钻几个小孔,使得你可以将灯管或LED灯源的电线从它的底部通入。
5.制作电线。
将电线连接到灯源电线上,并将电线从亚克力板的孔里穿出。
然后,将灯管或LED灯源固定在木架上。
6.安装电源线和插头。
将电线插头连接到电源线上,并将其插入排插上。
然后,将灯箱的底部盖好。
第二步:制作图像图像是科学走马灯中最重要的部分。
如果图像效果好,就会让走马灯的观感更加出色。
材料:照片纸、涂料、画笔、漆刷、胶带。
步骤:1.打印图像。
将所需要的图像打印在照片纸上,首先要明确选择的图像的大小和形状, 可以用图形软件来调整它的像素, 通常为360像素或720像素的正方形。
2.上色。
使用涂料或彩色铅笔等工具,对图片进行上色,使它更加生动。
3.缩放图片。
将图片缩小到可以放进科学走马灯中的大小,一般为5cm x 5cm或10cm x 10cm。
4.打印多张照片。
根据需要将同样的图像复制到多张照片纸上,可以为了让照片在旋转时有所变化,可以在照片纸的一侧添加一些图案或颜色。
5.用胶带固定照片纸。
将照片纸用胶带固定在图像的一侧。
第三步:建造走马灯的机制前两步完成后,我们需要建立科学走马灯的机械部分,让图像在箱子里旋转,我们需要使用直流电机。

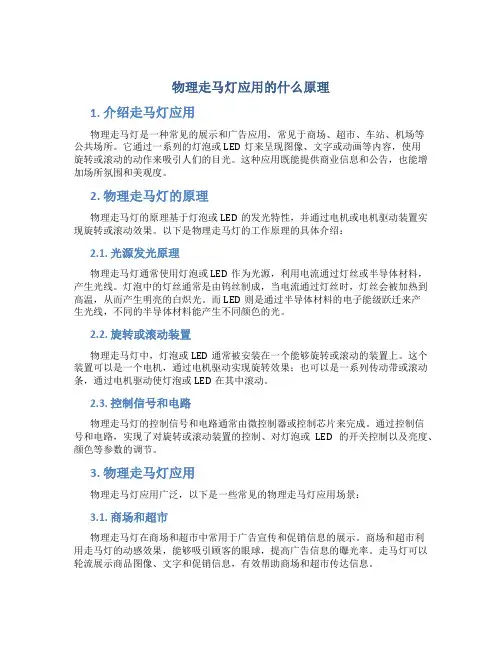

物理走马灯应用的什么原理1. 介绍走马灯应用物理走马灯是一种常见的展示和广告应用,常见于商场、超市、车站、机场等公共场所。
它通过一系列的灯泡或LED灯来呈现图像、文字或动画等内容,使用旋转或滚动的动作来吸引人们的目光。
这种应用既能提供商业信息和公告,也能增加场所氛围和美观度。
2. 物理走马灯的原理物理走马灯的原理基于灯泡或LED的发光特性,并通过电机或电机驱动装置实现旋转或滚动效果。
以下是物理走马灯的工作原理的具体介绍:2.1. 光源发光原理物理走马灯通常使用灯泡或LED作为光源,利用电流通过灯丝或半导体材料,产生光线。
灯泡中的灯丝通常是由钨丝制成,当电流通过灯丝时,灯丝会被加热到高温,从而产生明亮的白炽光。
而LED则是通过半导体材料的电子能级跃迁来产生光线,不同的半导体材料能产生不同颜色的光。
2.2. 旋转或滚动装置物理走马灯中,灯泡或LED通常被安装在一个能够旋转或滚动的装置上。
这个装置可以是一个电机,通过电机驱动实现旋转效果;也可以是一系列传动带或滚动条,通过电机驱动使灯泡或LED在其中滚动。
2.3. 控制信号和电路物理走马灯的控制信号和电路通常由微控制器或控制芯片来完成。
通过控制信号和电路,实现了对旋转或滚动装置的控制、对灯泡或LED的开关控制以及亮度、颜色等参数的调节。
3. 物理走马灯应用物理走马灯应用广泛,以下是一些常见的物理走马灯应用场景:3.1. 商场和超市物理走马灯在商场和超市中常用于广告宣传和促销信息的展示。
商场和超市利用走马灯的动感效果,能够吸引顾客的眼球,提高广告信息的曝光率。
走马灯可以轮流展示商品图像、文字和促销信息,有效帮助商场和超市传达信息。
3.2. 车站和机场在车站和机场,物理走马灯被用作公共信息显示。
它可以向乘客提供班次信息、车辆或飞机信息、登机口信息等。
由于走马灯具有明亮、易读的特点,乘客可以迅速获取所需信息,提高出行效率。
3.3. 展览和演出在展览和演出中,物理走马灯经常用于展示艺术作品或演出信息。
150W LED摇头光束灯说明书使用产品前请仔细阅读说明书并妥善保管V2.01. 拆除包装感谢选择使用我司LED摇头光束灯。
为正确并安全使用本产品,请在安装使用本产品前仔细阅读说明书。
此说明书包含重要的安装及应用信息,在安装和操作产品时,敬请严格遵守说明书的操作步骤。
同时,请妥善保管本说明书。
我司的摇头光束灯使用了新型美观的耐高温工程塑胶外壳和高硬度金属机身。
本产品严格遵循CE及RoHs标准进行设计及生产,符合国际标准的DMX512信号协议,可单独使用控制,也可联机使用,具有旋转快速,噪音低,功能强大的特点,适用于中小型演唱会,剧院,演播室,夜总会及酒吧等场所,本灯具使用了一颗高亮稳定的150W白光灯珠。
请小心拆除包装,在包装拆除后检查本产品是否在运输过程中有损坏情况,并检查以下内容是否齐全。
摇头染色灯---------1台信号线----1条快上锁---------1个说明书----1本电源线---------1条本产品的完好状态并保证安全操作,用户请遵循安I 类插座。
绿色的或者茶青色导体 2. 安全说明本产品出厂前为完好产品。
为保持全事项及此说明书的警告。
重要:由于不遵循此说明书而造成的损坏不在保修范围内。
供货商不对由此引起的产品问题负责。
如果产品曾暴露于极端的不稳定温度环境下(如运输后),请不要马上接上产品电源,因为由于温度变化而产生的水珠可能会损坏产品。
请在产品恢复到正常温度后再使用。
本产品可在90-240V 电压范围内使用,是用于室内的产品。
请确保使用地电压不高于产品可承受的范围!!电源插头必须插到保护性好的必须接地。
请经常检查本产品级电源线。
确保电源线不折叠或者损坏刮伤,并且不与其它的线连接起来!在连接电源线或者相关的连线时需要特别注意。
在不使用本产品时或者在清洁前,务必拔掉电源。
在使用产品前,请先熟悉产品的操作功能。
请不要让儿童或者不专业人员接触产品。
请不要摇晃本产品。
当安装或者操作产品时不要使用蛮力。
科学走马灯实验方法引言走马灯是一种常见的展示信息的装置,它通过快速旋转的灯泡或LED灯带,在连续变化的光线下展示文字或图像。
科学走马灯实验是为了研究光的特性和人眼对光的感知而进行的一项实验。
本文将介绍科学走马灯实验的方法。
实验材料和设备进行科学走马灯实验所需的材料和设备如下:1. 一个转盘:用于固定灯泡或LED灯带。
2. 灯泡或LED灯带:用于产生光线。
3. 电源:用于给灯泡或LED灯带供电。
4. 控制器:用于控制灯泡或LED灯带的亮度和频率。
5. 计时器:用于测量灯泡或LED灯带的亮度和频率的变化。
实验步骤1. 准备实验装置:将转盘固定在平台上,并将灯泡或LED灯带安装在转盘上。
连接电源和控制器,并将计时器放置在适当位置。
2. 控制亮度:通过控制器调节灯泡或LED灯带的亮度,分别记录不同亮度下的实验数据。
3. 测量频率:通过控制器调节灯泡或LED灯带的频率,分别记录不同频率下的实验数据。
4. 分析数据:根据记录的实验数据,绘制亮度和频率的变化曲线,并进行数据分析和解读。
5. 结果验证:根据实验数据和分析结果,验证走马灯的亮度和频率与人眼对光的感知之间的关系。
实验注意事项1. 实验过程中要注意安全,避免触电或其他意外事故的发生。
2. 在进行实验之前,要对实验装置进行检查,确保灯泡或LED灯带、电源和控制器的正常工作。
3. 实验数据的记录要准确,尽量使用科学仪器进行测量。
4. 实验过程中要注意环境的控制,避免干扰因素对实验结果的影响。
实验结果与讨论通过科学走马灯实验,我们可以得到灯泡或LED灯带的亮度和频率与人眼对光的感知之间的关系。
根据实验数据和分析结果,我们可以得出以下结论:1. 随着灯泡或LED灯带的亮度增加,人眼对光的感知也随之增强。
2. 随着灯泡或LED灯带的频率增加,人眼对光的感知也随之增强。
3. 在一定范围内,亮度和频率对人眼的感知有一定的线性关系。
4. 人眼对光的感知受到个体差异和环境因素的影响,不同人对光的感知可能存在差异。

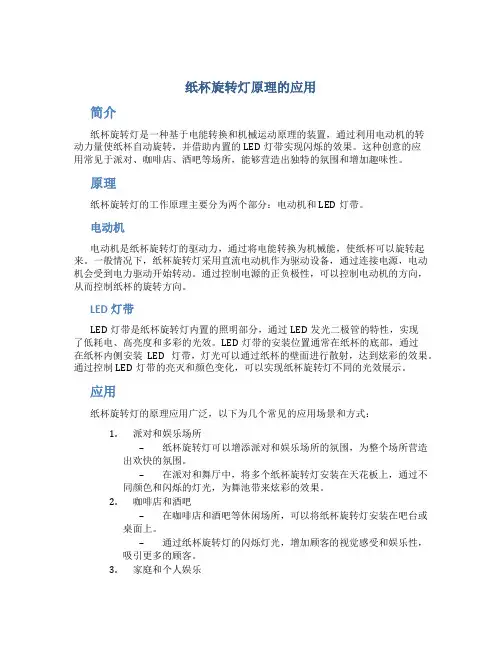

纸杯旋转灯原理的应用简介纸杯旋转灯是一种基于电能转换和机械运动原理的装置,通过利用电动机的转动力量使纸杯自动旋转,并借助内置的LED灯带实现闪烁的效果。
这种创意的应用常见于派对、咖啡店、酒吧等场所,能够营造出独特的氛围和增加趣味性。
原理纸杯旋转灯的工作原理主要分为两个部分:电动机和LED灯带。
电动机电动机是纸杯旋转灯的驱动力,通过将电能转换为机械能,使纸杯可以旋转起来。
一般情况下,纸杯旋转灯采用直流电动机作为驱动设备,通过连接电源,电动机会受到电力驱动开始转动。
通过控制电源的正负极性,可以控制电动机的方向,从而控制纸杯的旋转方向。
LED灯带LED灯带是纸杯旋转灯内置的照明部分,通过LED发光二极管的特性,实现了低耗电、高亮度和多彩的光效。
LED灯带的安装位置通常在纸杯的底部,通过在纸杯内侧安装LED灯带,灯光可以通过纸杯的壁面进行散射,达到炫彩的效果。
通过控制LED灯带的亮灭和颜色变化,可以实现纸杯旋转灯不同的光效展示。
应用纸杯旋转灯的原理应用广泛,以下为几个常见的应用场景和方式:1.派对和娱乐场所–纸杯旋转灯可以增添派对和娱乐场所的氛围,为整个场所营造出欢快的氛围。
–在派对和舞厅中,将多个纸杯旋转灯安装在天花板上,通过不同颜色和闪烁的灯光,为舞池带来炫彩的效果。
2.咖啡店和酒吧–在咖啡店和酒吧等休闲场所,可以将纸杯旋转灯安装在吧台或桌面上。
–通过纸杯旋转灯的闪烁灯光,增加顾客的视觉感受和娱乐性,吸引更多的顾客。
3.家庭和个人娱乐–将纸杯旋转灯放置在家庭的休息室或卧室中,可以为生活增添乐趣。
–通过选择不同颜色和灯光模式,可以根据个人喜好调整光效。
4.商业广告展示–在商业广告中,通过纸杯旋转灯的创意应用,可以吸引更多人关注和记忆。
–在展览会、活动推广等场合中,通过定制特殊形状、标志和灯光的纸杯旋转灯,能够大大提升展览品的吸引力和展示效果。
结语纸杯旋转灯是一种创意的装置,通过利用电动机和LED灯带的原理,实现纸杯的自动旋转和灯光的闪烁效果。

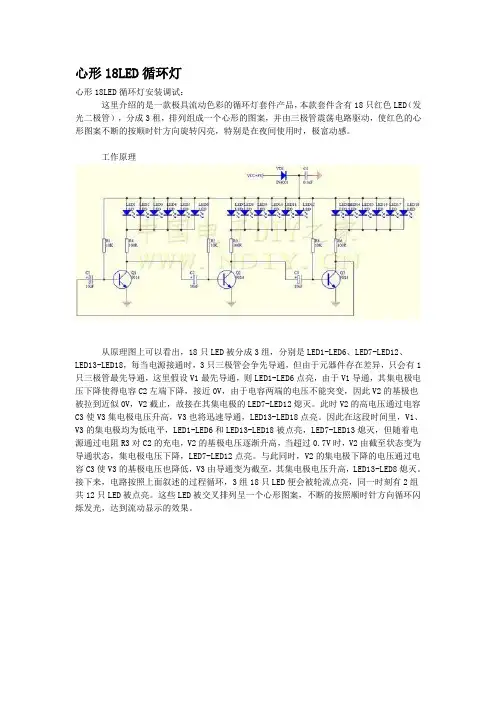

心形18LED循环灯心形18LED循环灯安装调试:这里介绍的是一款极具流动色彩的循环灯套件产品,本款套件含有18只红色LED(发光二极管),分成3租,排列组成一个心形的图案,并由三极管震荡电路驱动,使红色的心形图案不断的按顺时针方向旋转闪亮,特别是在夜间使用时,极富动感。
工作原理从原理图上可以看出,18只LED被分成3组,分别是LED1-LED6、LED7-LED12、LED13-LED18,每当电源接通时,3只三极管会争先导通,但由于元器件存在差异,只会有1只三极管最先导通,这里假设V1最先导通,则LED1-LED6点亮,由于V1导通,其集电极电压下降使得电容C2左端下降,接近0V,由于电容两端的电压不能突变,因此V2的基极也被拉到近似0V,V2截止,故接在其集电极的LED7-LED12熄灭。
此时V2的高电压通过电容C3使V3集电极电压升高,V3也将迅速导通,LED13-LED18点亮。
因此在这段时间里,V1、V3的集电极均为低电平,LED1-LED6和LED13-LED18被点亮,LED7-LED13熄灭,但随着电源通过电阻R3对C2的充电,V2的基极电压逐渐升高,当超过0.7V时,V2由截至状态变为导通状态,集电极电压下降,LED7-LED12点亮。
与此同时,V2的集电极下降的电压通过电容C3使V3的基极电压也降低,V3由导通变为截至,其集电极电压升高,LED13-LED8熄灭。
接下来,电路按照上面叙述的过程循环,3组18只LED便会被轮流点亮,同一时刻有2组共12只LED被点亮。
这些LED被交叉排列呈一个心形图案,不断的按照顺时针方向循环闪烁发光,达到流动显示的效果。
组装调试及注意事项装配过程可参考上面的原理图和PCB版图,安装调试很简单,焊接时位置不要装错,极性不反,基本没有问题,无需调试。
焊接完成后效果图如下好了,装上电池盒,我们看看效果焊接组装好的心形循环灯最适合在夜间相对较黑的环境中使用,距离2米以外观看效果更加生动、有趣。

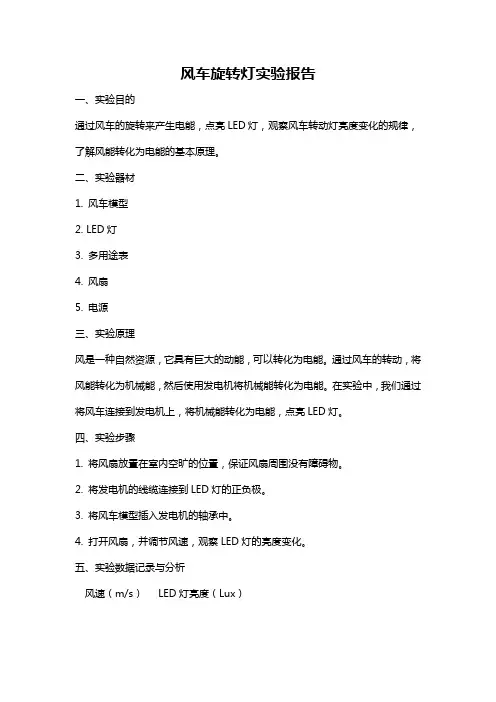

风车旋转灯实验报告一、实验目的通过风车的旋转来产生电能,点亮LED灯,观察风车转动灯亮度变化的规律,了解风能转化为电能的基本原理。
二、实验器材1. 风车模型2. LED灯3. 多用途表4. 风扇5. 电源三、实验原理风是一种自然资源,它具有巨大的动能,可以转化为电能。
通过风车的转动,将风能转化为机械能,然后使用发电机将机械能转化为电能。
在实验中,我们通过将风车连接到发电机上,将机械能转化为电能,点亮LED灯。
四、实验步骤1. 将风扇放置在室内空旷的位置,保证风扇周围没有障碍物。
2. 将发电机的线缆连接到LED灯的正负极。
3. 将风车模型插入发电机的轴承中。
4. 打开风扇,并调节风速,观察LED灯的亮度变化。
五、实验数据记录与分析风速(m/s)LED灯亮度(Lux)0 01 102 203 354 505 706 85通过实验记录的数据,我们可以看出风速与LED灯亮度之间存在着正相关关系。
随着风速的增加,LED灯的亮度也逐渐增加,这是因为风扇提供的风能越大,风车旋转的速度也就越快,发电机产生的电能也就越多,所以LED灯的亮度也随之增加。
六、实验结果分析实验结果验证了风能能够被转化为电能的基本原理。
通过风扇提供的风能,风车旋转,发电机将机械能转化为电能,从而点亮了LED灯。
风速越大,风扇提供的风能也就越大,风车旋转速度越快,产生的电能也就越多,LED灯的亮度也越高。
七、实验结论本实验通过风车的旋转,实现了将风能转化为电能,并点亮了LED灯。
实验结果表明,风能能够被有效地转化为电能。
风速越大,风能转化为电能的效率也越高。
因此,风能是一种可再生的能源,具有很大的潜力。
八、实验心得通过本次实验,我对风能转化为电能的原理有了更深入的了解。
通过实际操作,我亲自观察了风能转化为电能的过程,加深了对其中原理的理解。
实验还让我明白了风能作为一种可再生的能源,具有重要的应用价值。
九、参考文献。

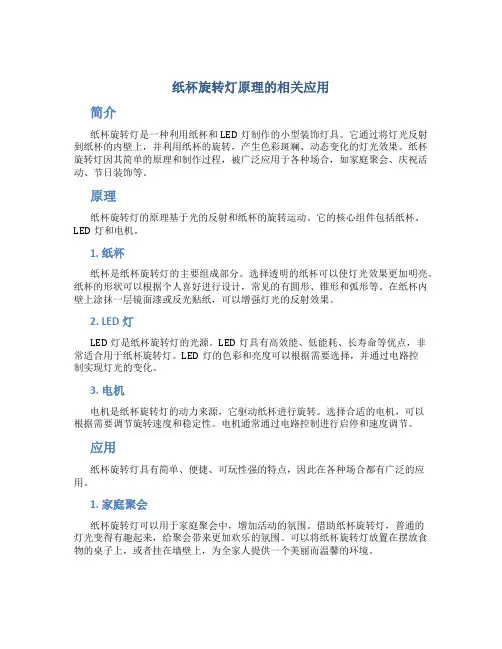

纸杯旋转灯原理的相关应用简介纸杯旋转灯是一种利用纸杯和LED灯制作的小型装饰灯具。
它通过将灯光反射到纸杯的内壁上,并利用纸杯的旋转,产生色彩斑斓、动态变化的灯光效果。
纸杯旋转灯因其简单的原理和制作过程,被广泛应用于各种场合,如家庭聚会、庆祝活动、节日装饰等。
原理纸杯旋转灯的原理基于光的反射和纸杯的旋转运动。
它的核心组件包括纸杯、LED灯和电机。
1. 纸杯纸杯是纸杯旋转灯的主要组成部分。
选择透明的纸杯可以使灯光效果更加明亮。
纸杯的形状可以根据个人喜好进行设计,常见的有圆形、锥形和弧形等。
在纸杯内壁上涂抹一层镜面漆或反光贴纸,可以增强灯光的反射效果。
2. LED灯LED灯是纸杯旋转灯的光源。
LED灯具有高效能、低能耗、长寿命等优点,非常适合用于纸杯旋转灯。
LED灯的色彩和亮度可以根据需要选择,并通过电路控制实现灯光的变化。
3. 电机电机是纸杯旋转灯的动力来源,它驱动纸杯进行旋转。
选择合适的电机,可以根据需要调节旋转速度和稳定性。
电机通常通过电路控制进行启停和速度调节。
应用纸杯旋转灯具有简单、便捷、可玩性强的特点,因此在各种场合都有广泛的应用。
1. 家庭聚会纸杯旋转灯可以用于家庭聚会中,增加活动的氛围。
借助纸杯旋转灯,普通的灯光变得有趣起来,给聚会带来更加欢乐的氛围。
可以将纸杯旋转灯放置在摆放食物的桌子上,或者挂在墙壁上,为全家人提供一个美丽而温馨的环境。
2. 庆祝活动纸杯旋转灯可以在庆祝活动中起到装饰作用。
例如,在生日派对上,将纸杯旋转灯放置在蛋糕上方,灯光的变化会为生日派对增添一份独特的氛围。
此外,在各种节日和假日的庆祝活动中,将纸杯旋转灯放置在室内或室外,可以增加节日的气氛。
3. 节日装饰纸杯旋转灯也可以作为节日装饰物使用。
例如,在圣诞节期间,可以将纸杯旋转灯挂在圣诞树上,通过灯光的变化为圣诞树增添炫彩的效果。
同样,在春节和元宵节期间,将纸杯旋转灯放置在室内或室外,可以为节日增加更加喜庆的氛围。

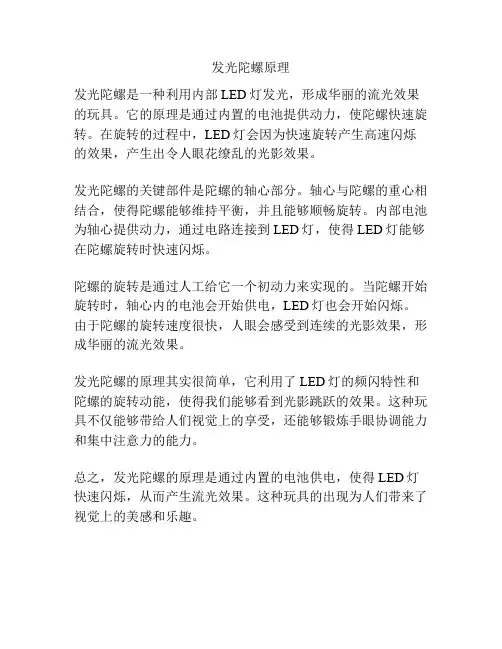

发光陀螺原理
发光陀螺是一种利用内部LED灯发光,形成华丽的流光效果的玩具。
它的原理是通过内置的电池提供动力,使陀螺快速旋转。
在旋转的过程中,LED灯会因为快速旋转产生高速闪烁的效果,产生出令人眼花缭乱的光影效果。
发光陀螺的关键部件是陀螺的轴心部分。
轴心与陀螺的重心相结合,使得陀螺能够维持平衡,并且能够顺畅旋转。
内部电池为轴心提供动力,通过电路连接到LED灯,使得LED灯能够在陀螺旋转时快速闪烁。
陀螺的旋转是通过人工给它一个初动力来实现的。
当陀螺开始旋转时,轴心内的电池会开始供电,LED灯也会开始闪烁。
由于陀螺的旋转速度很快,人眼会感受到连续的光影效果,形成华丽的流光效果。
发光陀螺的原理其实很简单,它利用了LED灯的频闪特性和陀螺的旋转动能,使得我们能够看到光影跳跃的效果。
这种玩具不仅能够带给人们视觉上的享受,还能够锻炼手眼协调能力和集中注意力的能力。
总之,发光陀螺的原理是通过内置的电池供电,使得LED灯快速闪烁,从而产生流光效果。
这种玩具的出现为人们带来了视觉上的美感和乐趣。

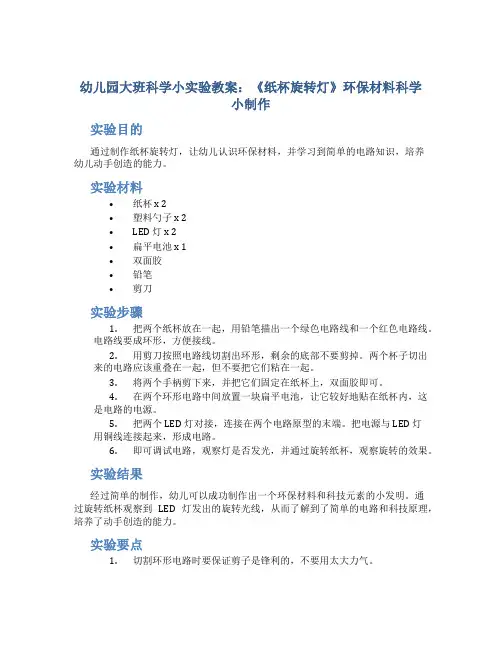

幼儿园大班科学小实验教案:《纸杯旋转灯》环保材料科学小制作实验目的通过制作纸杯旋转灯,让幼儿认识环保材料,并学习到简单的电路知识,培养幼儿动手创造的能力。
实验材料•纸杯 x 2•塑料勺子 x 2•LED 灯 x 2•扁平电池 x 1•双面胶•铅笔•剪刀实验步骤1.把两个纸杯放在一起,用铅笔描出一个绿色电路线和一个红色电路线。
电路线要成环形,方便接线。
2.用剪刀按照电路线切割出环形,剩余的底部不要剪掉。
两个杯子切出来的电路应该重叠在一起,但不要把它们粘在一起。
3.将两个手柄剪下来,并把它们固定在纸杯上,双面胶即可。
4.在两个环形电路中间放置一块扁平电池,让它较好地贴在纸杯内,这是电路的电源。
5.把两个 LED 灯对接,连接在两个电路原型的末端。
把电源与 LED 灯用铜线连接起来,形成电路。
6.即可调试电路,观察灯是否发光,并通过旋转纸杯,观察旋转的效果。
实验结果经过简单的制作,幼儿可以成功制作出一个环保材料和科技元素的小发明。
通过旋转纸杯观察到LED 灯发出的旋转光线,从而了解到了简单的电路和科技原理,培养了动手创造的能力。
实验要点1.切割环形电路时要保证剪子是锋利的,不要用太大力气。
2.拼装时要注意电路线的连接,LED 灯和电池的极性,切割出来的底部不要剪掉。
3.实验中的 LED 灯需要用铜线连接,如果需要进行固定,可以使用双面胶。
4.实验过程中需要注意安全,避免误触电路。
实验思考题1.为什么需要用扁平电池来作为电源?是不是其他电池不可以?2.你发现了有什么问题需要改进吗?比如灯光不够明亮,旋转效果不够平滑等等。
3.这个实验的环保材料使用了哪些材料?你能不能再想出一些可延伸的应用呢?实验总结通过这次实验,幼儿们学习了科技原理和手工制作能力,同时也认识了环保材料,并通过亲身制作的过程,增强了动手实践的能力。
在今后学习生活中需要不断学习,充分发挥自己的想象力和创造力,创造出更多的有趣的科技小制作。

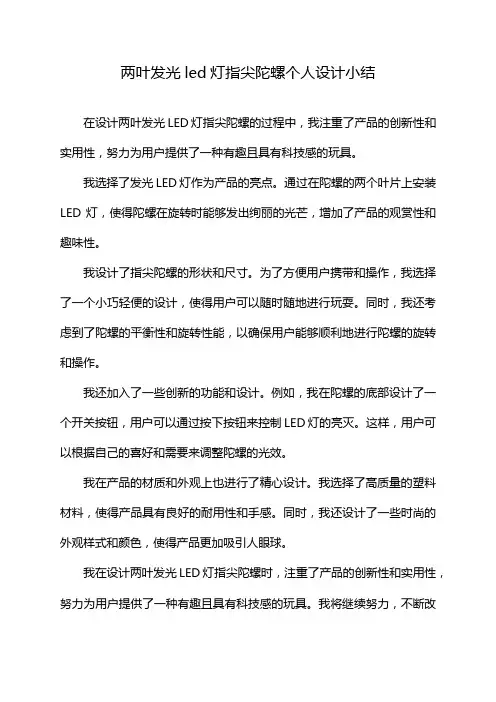

两叶发光led灯指尖陀螺个人设计小结
在设计两叶发光LED灯指尖陀螺的过程中,我注重了产品的创新性和
实用性,努力为用户提供了一种有趣且具有科技感的玩具。
我选择了发光LED灯作为产品的亮点。通过在陀螺的两个叶片上安装
LED灯,使得陀螺在旋转时能够发出绚丽的光芒,增加了产品的观赏性和
趣味性。
我设计了指尖陀螺的形状和尺寸。为了方便用户携带和操作,我选择
了一个小巧轻便的设计,使得用户可以随时随地进行玩耍。同时,我还考
虑到了陀螺的平衡性和旋转性能,以确保用户能够顺利地进行陀螺的旋转
和操作。
我还加入了一些创新的功能和设计。例如,我在陀螺的底部设计了一
个开关按钮,用户可以通过按下按钮来控制LED灯的亮灭。这样,用户可
以根据自己的喜好和需要来调整陀螺的光效。
我在产品的材质和外观上也进行了精心设计。我选择了高质量的塑料
材料,使得产品具有良好的耐用性和手感。同时,我还设计了一些时尚的
外观样式和颜色,使得产品更加吸引人眼球。
我在设计两叶发光LED灯指尖陀螺时,注重了产品的创新性和实用性,
努力为用户提供了一种有趣且具有科技感的玩具。我将继续努力,不断改
进和完善产品,以满足用户的需求和期望。
ledlightingcontroller控制器说明书LED灯光控制器使用说明书一、背景介绍在现代社会中,LED灯光的应用越来越广泛。
为了更好地控制和调节LED灯光的亮度、颜色和效果,LED灯光控制器应运而生。
本篇文章将详细介绍LED灯光控制器的使用方法和注意事项,以帮助用户更好地了解和操作该控制器。
二、控制器概述1. 外观设计:本款LED灯光控制器采用简约而时尚的外观设计,采用高级金属材质制作,手感舒适,增加了产品的质感。
2. 功能特点:本款控制器具备多种功能,包括亮度调节、颜色调节、节能模式等,满足用户对不同场景的需求。
三、控制器使用方法1. 连接:将LED灯光控制器与电源和LED灯进行正确的连接,确保电源正常连接,以及灯珠与控制器连接正确。
2. 打开电源:通电后,控制器的指示灯将亮起。
3. 功能选择:一般来说,使用控制器的按钮或旋钮来选择不同的功能。
具体的操作方法需要参照产品说明书进行操作。
四、亮度调节1. 找到亮度调节功能按钮或旋钮,在控制器上找到相应标记。
2. 轻轻旋转或按压亮度调节按钮,LED灯光的亮度将相应发生变化。
3. 根据需要逐渐调节至合适的亮度。
五、颜色调节1. 根据控制器的说明书,找到颜色选择功能按钮或旋钮。
2. 通过旋转或按压颜色调节按钮,改变LED灯的颜色。
此款控制器支持多种颜色模式选择,具体变换效果请参考说明书。
六、节能模式1. 本控制器设计了节能模式,用以提高对LED灯使用寿命的保护和节约能源。
2. 在控制器功能选项中寻找节能模式,并将其打开。
3. 节能模式的具体功能可参考产品说明书。
七、注意事项1. 在使用控制器前,务必仔细阅读产品说明书,了解使用方法和注意事项。
2. 在操作过程中,注意电源的正负极连接,防止反接现象。
3. 避免将控制器和LED灯暴露在过度潮湿或高温的环境下,以免损坏设备。
4. 定期清洁控制器表面,避免灰尘和污垢积累,影响使用效果。
5. 当长时间不使用控制器时,建议将电源切断,以免造成电源浪费和电器故障。
舞台灯光大功率LED帕灯使用说明一、产品概述二、产品特点1.高亮度:采用高亮度LED光源,亮度比传统灯光高出数倍。
2.节能环保:LED光源具有低能耗、低发热、低辐射等特点,节约能源,减少对环境的污染。
3.色彩丰富:可调节灯光的亮度和色温,可呈现出丰富多彩的灯光效果。
4.抗震性强:采用优质的材料和结构设计,具有较好的抗震性能,适用于各种恶劣环境。
5.易于安装:帕灯设计紧凑,重量轻,便于安装和携带。
三、产品规格1.电压:AC100V-240V,50/60Hz。
2.功率:100W/200W/300W,可根据实际需求选择。
3.光源:采用高亮度LED光源,颜色可根据实际需求定制。
4.角度:灯光角度可通过灯头的角度调节来改变,范围为0°-180°。
5.控制方式:可通过DMX512控制台或手动调节来调节灯光的亮度和色温。
四、产品使用方法1.准备工作将帕灯放置在平稳、通风的地方,并确保灯光发射方向不会对人眼造成直接照射。
将帕灯的电源线插入电源插座,并打开电源开关。
2.灯光调节通过DMX512控制台:将帕灯与DMX512控制台连接,调节控制台的亮度和色温参数,可以实现对灯光的精确控制。
通过手动调节:可通过灯头上的旋钮来调节灯光的亮度和色温。
顺时针旋转可增加亮度和暖色调,逆时针旋转则减小亮度和增加冷色调。
3.光源更换当LED光源损坏或寿命结束时,需要更换新的LED光源。
先关闭电源开关,拆下灯头的保护罩,取下旧的LED光源,再安装新的LED光源,并确保灯光接触良好。
五、注意事项1.使用前,请先阅读并理解本使用说明书,确保正确使用设备。
2.使用过程中,应避免将灯光直接照射到人眼,以免对视力造成伤害。
3.使用过程中,应避免将帕灯暴露在潮湿或高温等恶劣环境中,以免影响使用效果和寿命。
4.不要用力过大旋转灯头上的旋钮,以免损坏调节装置。
5.当不使用时,请关闭电源开关,以节约电能和延长使用寿命。
6.如需更换灯光,应使用同型号同规格的LED光源,避免自行拆卸和更换。
线阵LED图文显示装置摘要:本设计采用自顶向下的设计方法。
首先明确这个题目要实现的功能,再将该系统分成LED 阵列控制、电机测速和标杆定位等3个模块。
用手机电池给LED和单片机供电,单片机工作电压为3.3V,LED用NPN三极管8050驱动。
采用霍尔传感器实现标杆定位功能,采用光敏二极管控制LED亮度。
旋转平台的平衡调节、采用手机可充电电池供电。
一、本设计的亮点和创新点1.采用手机充电电池作为LED阵列和处理器的电源。
手机电池容量、体积轻、可充电循环利用。
充电时不需要拆下电池。
2.通过光敏二极管和一个2.7K的电阻一起控制NPN型三极管基极的电流,从而控制加在LED上面的电流,这样不需要在每个LED前面加限流电阻。
只需要用一个限流电阻,电路简单。
光敏二极管暗电流较小,有光时光电流较大。
3.LED阵列采用共阳极的接法,防止因为单片机高电平电压不足导致LED不亮。
二、方案论证与设计1、整体结构方案方案一:LED阵列的供电电源安装在下面木板上,然后采用电刷与上面连接给上面的单片机和其他元器件供电。
但是由于转速比较快电刷很可能因发热刷坏,工作寿命不长,故舍去该方案。
方案二:将LED阵列的供电电源安装在旋转平台上。
旋转平台一端安装电池和单片机,另一端安装LED和单片机。
再用螺钉、螺帽增减配重的方式调节平衡。
综合以22、处理器选取方案方案一:采用ARM 处理器进行数据处理,ARM处理器处理数据比较高,而且端口比较多,可以处理多个任务。
但是ARM价格高,且本任务数据处理比较简单。
故舍去该方案。
方案二:采用比较普及的STC89C51处理器,价格低廉,易于控制。
但我们在面包板上做实验时发现用51功耗太大,工作电压范围为3.4~~5.5V电源电压不足驱动不了。
手机电池要给LED阵列、单片机、霍尔传感器、光敏二极管等器件供电,我们在面包板上实验发现他们工作时单片机分得的电压只有3.3V无法使单片机工作,故舍去该方案方案三:使用MSP430单片机,该单片机功耗小,重量较轻,很适合做这个LED线阵的控制器。
故选择该方案。
4.LED线阵供电方案方案一:采用9V电池供电,9V电池电压比较足,储电量较大,能给LED和单片机提供很充足的电量。
但是它体积比较大,当电机转速很快时离心力很大,若电池甩出很易伤人,故舍去该方案方案二:采用两节3V纽扣电池供电,我们在面包板上实验发现用纽扣电池供电,电压足够,可以正常工作。
但是纽扣电池储电量很小,工作一个小时左右电池就没电了。
工作不持久,故舍去该方案。
方案三:采用废手机的电池供电。
手机电池上面有三个端口,有两个两端电压为 3.7V,另两端电压为4.2V,我们使用4.2V的电压供电。
手机电池重量轻,容量大,可充电长时间、多次使用。
并且在面包板经过实验,可以稳定使用。
比较这三种方案,我们采用了方案三。
5.电机选择方案方案一:采用步进电机,步进电机具有精确定位,速度易控制,但速度较低,不能达到显示字符的速度要求。
方案二:采用直流电机,转速高,价格低廉,有些直流电机速度也较稳定。
我们在实验室找到了一个旧直流电机,通过测试转速,发现还算稳定,所以我们就采用了直流电机作为动力装置三、理论分析计算与硬件电路图1.LED阵列模块1.1 系统框图·2 理论分析与参数计算·2.1 线状点阵LED 驱动参数分析与计算该线状点阵中LED 驱动方法为普通的LED 与电阻串联的方式来驱动点亮LED ,该限流电阻计算公式如下:IFVF Vcc LED LED -=-=工作电流正向稳定电压电源电压限流电阻 根据设计要求,V Vcc 3.3=,V VF 2.1=,mA IF 20=可求得限流电阻:Ω=-=105202.13.3mAV V R 经计算采用Ω100电阻与LED 串联即可。
·2.2 线阵LED 运动参数分析与计算 在电机的带动下,线阵LED 依靠旋转平台进行旋转,设电机周期为t ,LED 完成需要时间为1t ,软件延时为2t ,它们之间存在下列关系:21t t t +=只要保证21t t t +=,经计算由ms t 40=,ms t 352=得ms t 51=,线阵LED 就能很好的地显示图文。
·2.3 指针式秒表分析与计算指针秒表完全通过软件来控制显示,设电机周期为t ,LED 完成需要时间为1t ,软件延时为3t 、4t ,存在下列关系:431t t t t ++=保证431t t t t ++=成立,确定LED 完成需要时间为ms t 51=,线阵LED 就能很好的地显示秒表计时。
·2.4 显示亮度自动调节分析与计算采用TI 的TLC555、电容1C ,2C 、电阻1R ,2R 和光敏电阻3R 等组成振荡电路产生稳定的PWM 波输出。
则产生PWM 波的周期、高电平及其占空比的计算公式如下:232321)2(7.0C R R R R R T ∙+∙+∙=周期: 2)(2323211Ln C R R R R R T ∙∙++=高电平时间: 21:T T q =占空比 光敏电阻的变化引起输出PWM 波占空比的变化,从而改变显示亮度,即电流控制。
控制电流大小计算如下:mA V V V R U U Vcc I LED 151003.0*22.13.3*28050=Ω--=--=3硬件系统·3.1 单片机G2553控制电路的设计控制电路主要有单片机MSP430G2553、串并转换芯片74HC164、16个限流电阻和16个LED 组成的。
单片机很好地利用软件程序发送串行数据,通过串并转换芯片把从单片机发出的数据通过限流电阻并行送到16个LED ,控制线阵LED 显示图文,单片机G2553控制电路图见附图。
