【CN209484429U】一种安装可旋转的LED灯具【专利】

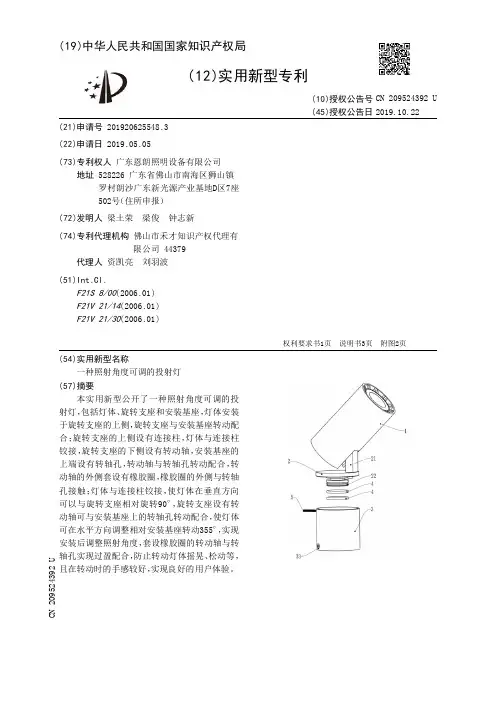

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920625548.3(22)申请日 2019.05.05(73)专利权人 广东恩朗照明设备有限公司地址 528226 广东省佛山市南海区狮山镇罗村朗沙广东新光源产业基地D区7座502号（住所申报）(72)发明人 梁土荣　梁俊　钟志新　(74)专利代理机构 佛山市禾才知识产权代理有限公司 44379代理人 资凯亮　刘羽波(51)Int.Cl.F21S 8/00(2006.01)F21V 21/14(2006.01)F21V 21/30(2006.01)(54)实用新型名称一种照射角度可调的投射灯(57)摘要本实用新型公开了一种照射角度可调的投射灯，包括灯体、旋转支座和安装基座，灯体安装于旋转支座的上侧，旋转支座与安装基座转动配合；旋转支座的上侧设有连接柱，灯体与连接柱铰接，旋转支座的下侧设有转动轴，安装基座的上端设有转轴孔，转动轴与转轴孔转动配合，转动轴的外侧套设有橡胶圈，橡胶圈的外侧与转轴孔接触；灯体与连接柱铰接，使灯体在垂直方向可以与旋转支座相对旋转90°，旋转支座设有转动轴可与安装基座上的转轴孔转动配合，使灯体可在水平方向调整相对安装基座转动355°，实现安装后调整照射角度，套设橡胶圈的转动轴与转轴孔实现过盈配合，防止转动灯体摇晃、松动等，且在转动时的手感较好，实现良好的用户体验。

权利要求书1页 说明书3页 附图2页CN 209524392 U 2019.10.22C N 209524392U权　利　要　求　书1/1页CN 209524392 U1.一种照射角度可调的投射灯，其特征在于，包括灯体、旋转支座和安装基座，所述灯体安装于所述旋转支座的上侧，所述旋转支座与所述安装基座转动配合；所述旋转支座的上侧设有连接柱，所述灯体与所述连接柱铰接，所述旋转支座的下侧设有转动轴，所述安装基座的上端设有转轴孔，所述转动轴与所述转轴孔转动配合，所述转动轴的外侧套设有橡胶圈，所述橡胶圈的外侧与所述转轴孔接触；所述灯体在垂直方向与所述旋转支座相对旋转0°至90°；所述灯体在水平方向相对所述安装基座转动0°至355°。

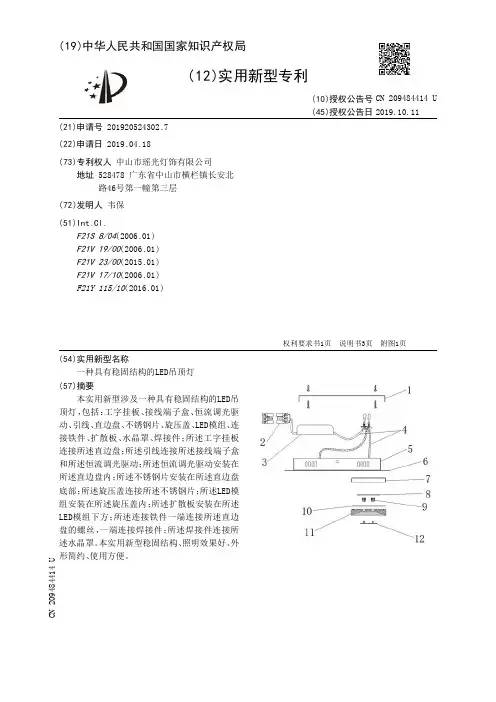

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920524302.7(22)申请日 2019.04.18(73)专利权人 中山市瑶光灯饰有限公司地址 528478 广东省中山市横栏镇长安北路46号第一幢第三层(72)发明人 韦保　(51)Int.Cl.F21S 8/04(2006.01)F21V 19/00(2006.01)F21V 23/00(2015.01)F21V 17/10(2006.01)F21Y 115/10(2016.01)(54)实用新型名称一种具有稳固结构的LED吊顶灯(57)摘要本实用新型涉及一种具有稳固结构的LED吊顶灯，包括：工字挂板、接线端子盒、恒流调光驱动、引线、直边盘、不锈钢片、旋压盖、LED模组、连接铁件、扩散板、水晶罩、焊接件；所述工字挂板连接所述直边盘；所述引线连接所述接线端子盒和所述恒流调光驱动；所述恒流调光驱动安装在所述直边盘内；所述不锈钢片安装在所述直边盘底部；所述旋压盖连接所述不锈钢片；所述LED模组安装在所述旋压盖内；所述扩散板安装在所述LED模组下方；所述连接铁件一端连接所述直边盘的螺丝，一端连接焊接件；所述焊接件连接所述水晶罩。

本实用新型稳固结构、照明效果好、外形简约、使用方便。

权利要求书1页 说明书3页 附图1页CN 209484414 U 2019.10.11C N 209484414U权　利　要　求　书1/1页CN 209484414 U1.一种具有稳固结构的LED吊顶灯，其特征在于：包括：工字挂板、接线端子盒、恒流调光驱动、引线、直边盘、不锈钢片、旋压盖、LED模组、连接铁件、扩散板、水晶罩、焊接件；所述工字挂板连接所述直边盘；所述引线连接所述接线端子盒和所述恒流调光驱动；所述恒流调光驱动安装在所述直边盘内；所述不锈钢片安装在所述直边盘底部；所述旋压盖连接所述不锈钢片；所述LED模组安装在所述旋压盖内；所述扩散板安装在所述LED模组下方；所述连接铁件一端连接所述直边盘的螺丝，一端连接焊接件；所述焊接件连接所述水晶罩。

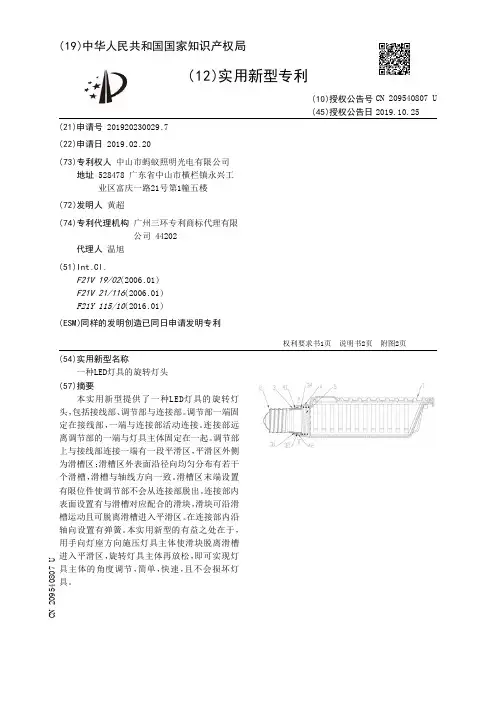

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920230029.7(22)申请日 2019.02.20(73)专利权人 中山市蚂蚁照明光电有限公司地址 528478 广东省中山市横栏镇永兴工业区富庆一路21号第1幢五楼(72)发明人 黄超　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 温旭(51)Int.Cl.F21V 19/02(2006.01)F21V 21/116(2006.01)F21Y 115/10(2016.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种LED灯具的旋转灯头(57)摘要本实用新型提供了一种LED灯具的旋转灯头，包括接线部、调节部与连接部。

调节部一端固定在接线部，一端与连接部活动连接。

连接部远离调节部的一端与灯具主体固定在一起。

调节部上与接线部连接一端有一段平滑区，平滑区外侧为滑槽区；滑槽区外表面沿径向均匀分布有若干个滑槽，滑槽与轴线方向一致。

滑槽区末端设置有限位件使调节部不会从连接部脱出。

连接部内表面设置有与滑槽对应配合的滑块，滑块可沿滑槽运动且可脱离滑槽进入平滑区。

在连接部内沿轴向设置有弹簧。

本实用新型的有益之处在于，用手向灯座方向施压灯具主体使滑块脱离滑槽进入平滑区，旋转灯具主体再放松，即可实现灯具主体的角度调节，简单，快速，且不会损坏灯具。

权利要求书1页 说明书2页 附图2页CN 209540807 U 2019.10.25C N 209540807U权　利　要　求　书1/1页CN 209540807 U1.一种LED灯具的旋转灯头，其特征在于：包括接线部、调节部与连接部；所述接线部、调节部与连接部都为不规则的筒状件；调节部一端固定在接线部，一端与连接部活动连接；连接部远离调节部的一端与灯具主体固定在一起；调节部靠近接线部一侧设置有平滑区，平滑区与连接部之间设置有滑槽区；滑槽区外表面沿径向均匀分布有若干个滑槽，滑槽与轴线方向一致；调节部靠近连接部的一端设置有限位件使调节部不会从连接部脱出；连接部内表面设置有与滑槽对应配合的滑块，滑块可沿滑槽运动且可脱离滑槽进入平滑区；在连接部内沿轴向设置有弹簧。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920621338.7(22)申请日 2019.05.05(73)专利权人 广州景与艺灯饰有限公司地址 511400 广东省广州市南沙区东涌镇大鱼公路961号101(72)发明人 梁浩然　王惠华　(51)Int.Cl.F21S 8/08(2006.01)F21V 21/22(2006.01)F21V 21/15(2006.01)F21V 21/30(2006.01)F21V 21/10(2006.01)F21V 21/116(2006.01)F21V 29/74(2015.01)F21V 29/83(2015.01)F21V 29/503(2015.01)F21V 14/02(2006.01)F21Y 115/10(2016.01) (54)实用新型名称一种可旋转的景观艺术灯(57)摘要本实用新型公开了一种可旋转的景观艺术灯，包括灯罩、照明组件、支柱和支板，所述支板为矩形板结构，所述支板的顶端的中央焊接有支柱，所述支柱的顶端焊接有底座，所述底座为圆台结构，所述底座的内部固定有电机和轴承座，所述电机的转轴与连接杆焊接，所述连接杆与轴承座的内圈焊接，所述连接杆的顶端焊接有圆柱，所述圆柱的外壁焊接有四组横杆，四组所述横杆形成“十”字形，四组所述横杆的底端均固定有调节杆，四组所述调节杆的底端均固定有照明组件，所述照明组件包括盖板、玻璃板、灯管、灯柱和外壳，所述圆柱的顶端螺纹连接有灯罩。

该可旋转的景观艺术灯，不仅便于安装和拆卸，而且便于对照明组件的位置进行调节。

权利要求书1页 说明书3页 附图3页CN 209569644 U 2019.11.01C N 209569644U权　利　要　求　书1/1页CN 209569644 U1.一种可旋转的景观艺术灯，包括灯罩（1）、照明组件（4）、支柱（7）和支板（10），其特征在于：所述支板（10）为矩形板结构，所述支板（10）的顶端的中央焊接有支柱（7），所述支柱（7）的顶端焊接有底座（6），所述底座（6）为圆台结构，所述底座（6）的内部固定有电机（11）和轴承座（13），所述电机（11）的转轴与连接杆（12）焊接，所述连接杆（12）与轴承座（13）的内圈焊接，所述连接杆（12）的顶端焊接有圆柱（5），所述圆柱（5）的外壁焊接有四组横杆（2），四组所述横杆（2）形成“十”字形，四组所述横杆（2）的底端均固定有调节杆（3），四组所述调节杆（3）的底端均固定有照明组件（4），所述照明组件（4）包括盖板（40）、玻璃板（42）、灯管（43）、灯柱（44）和外壳（45），所述外壳（45）内部的中央螺纹连接有灯柱（44），所述灯柱（44）的外壁固定有多组灯管（43），所述外壳（45）的侧壁开设有与玻璃板（42）适配的安装槽，所述圆柱（5）的顶端螺纹连接有灯罩（1）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920209982.3(22)申请日 2019.02.19(73)专利权人 宁波公牛光电科技有限公司地址 315333 浙江省宁波市慈溪市匡堰镇龙舌村(72)发明人 周荣亮　商剑熠　杨爱国　(74)专利代理机构 北京中博世达专利商标代理有限公司 11274代理人 申健(51)Int.Cl.F21S 8/04(2006.01)F21V 23/06(2006.01)F21V 23/00(2015.01)(54)实用新型名称一种吸顶灯(57)摘要本实用新型公开一种吸顶灯，涉及灯具技术领域。

用于解决人工将供电电源线与灯具电源线拧紧，安全性较低、且灯具安装操作较麻烦的问题。

本实用新型的吸顶灯，包括开设有穿线孔的安装座、以及灯罩组件，所述安装座上设有第一接线端子、以及与所述第一接线端子电连接的第一连接器，所述第一接线端子用于与电源输入线电连接，所述灯罩组件上设有与灯具电源线电连接的第二连接器，所述第一连接器可与所述第二连接器插接，以使所述电源输入线与所述灯具电源线电连接。

权利要求书1页 说明书4页 附图3页CN 209415249 U 2019.09.20C N 209415249U权　利　要　求　书1/1页CN 209415249 U1.一种吸顶灯，其特征在于，包括安装座、以及灯罩组件，所述安装座上设有第一接线端子、以及与所述第一接线端子电连接的第一连接器，所述第一接线端子用于与电源输入线电连接，所述灯罩组件上设有与灯具电源线电连接的第二连接器，所述第一连接器可与所述第二连接器插接，以使所述电源输入线与所述灯具电源线电连接。

2.根据权利要求1所述的吸顶灯，其特征在于，所述第一连接器和所述第二连接器中的一个为公头连接器，另一个为母头连接器。

3.根据权利要求2所述的吸顶灯，其特征在于，所述灯罩组件包括底座、以及安装在所述底座上的灯罩，所述第一连接器沿竖直方向设置，所述第二连接器安装在所述底座靠近所述安装座的一侧。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920504898.4(22)申请日 2019.04.15(73)专利权人 山东莱特光电科技有限公司地址 272000 山东省济宁市经济技术开发区呈祥大道南、嘉兴路东(72)发明人 王者光　刘英　崔红颜　(74)专利代理机构 济宁汇景知识产权代理事务所(普通合伙) 37254代理人 付凯(51)Int.Cl.F21S 10/02(2006.01)F21V 17/12(2006.01)F21V 31/00(2006.01)F21V 23/00(2015.01)F21V 23/02(2006.01)F21Y 115/10(2016.01)(54)实用新型名称一种彩色LED点光源(57)摘要本实用新型公开了一种彩色LED点光源，包括点光源主体，点光源主体包括灯罩和底座，灯罩的底端通过固定设有的若干条均匀分布的外螺纹与螺纹基座的内螺纹螺纹连接，螺纹基座的底端与底座的顶端固定连接，底座两侧的中部均固定连接有悬挂环，底座的中部开设有安装槽，本实用新型由于若干个灯珠均为LED彩色灯，且为直流驱动，避免出现频闪，节能环保，灯罩的底端与螺纹基座螺纹连接，且螺纹基座内部的边侧固定设有的密封圈，避免水汽易进入灯体导致烧坏灯具，增加了防水性，由于线路板为全玻纤维性线路板，便于散热，由于内控IC采用八角IC，确保灯珠同步变色，由于电阻均采用五环电阻，稳定耐用。

权利要求书1页 说明书3页 附图2页CN 209484465 U 2019.10.11C N 209484465U权　利　要　求　书1/1页CN 209484465 U1.一种彩色LED点光源，包括点光源主体（1），其特征在于，所述点光源主体（1）包括灯罩（2）和底座（3），所述灯罩（2）的底端通过固定设有的若干条均匀分布的外螺纹与螺纹基座（4）的内螺纹螺纹连接，所述螺纹基座（4）的底端与底座（3）的顶端固定连接，所述底座（3）两侧的中部均固定连接有悬挂环（5），所述底座（3）的中部开设有安装槽（8）。

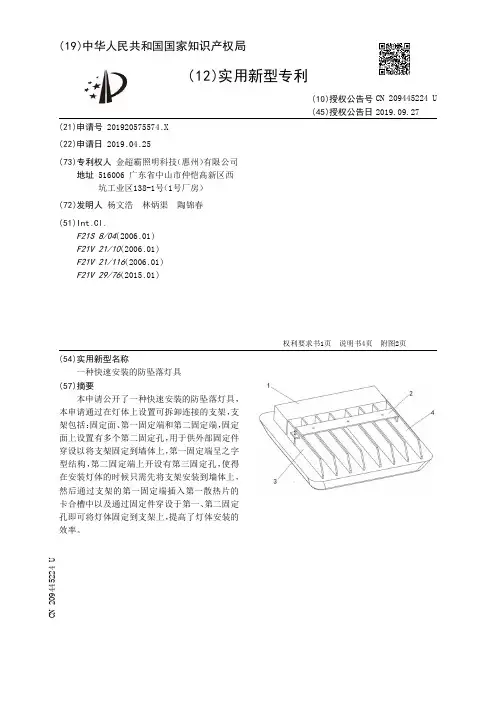

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920575574.X(22)申请日 2019.04.25(73)专利权人 金超霸照明科技（惠州）有限公司地址 516006 广东省中山市仲恺高新区西坑工业区138-1号（1号厂房）(72)发明人 杨文浩　林炳渠　陶锦春　(51)Int.Cl.F21S 8/04(2006.01)F21V 21/10(2006.01)F21V 21/116(2006.01)F21V 29/76(2015.01)(54)实用新型名称一种快速安装的防坠落灯具(57)摘要本申请公开了一种快速安装的防坠落灯具，本申请通过在灯体上设置可拆卸连接的支架，支架包括：固定面、第一固定端和第二固定端，固定面上设置有多个第二固定孔，用于供外部固定件穿设以将支架固定到墙体上，第一固定端呈之字型结构，第二固定端上开设有第三固定孔，使得在安装灯体的时候只需先将支架安装到墙体上，然后通过支架的第一固定端插入第一散热片的卡合槽中以及通过固定件穿设于第一、第二固定孔即可将灯体固定到支架上，提高了灯体安装的效率。

权利要求书1页 说明书4页 附图2页CN 209445224 U 2019.09.27C N 209445224U权　利　要　求　书1/1页CN 209445224 U1.一种快速安装的防坠落灯具，其特征在于，其包括：灯体，所述灯体的一侧为发光面，另一侧间隔设置有多个散热片，其中，第一散热片上开设有卡合槽，第二散热片上开设有多个第一固定孔，所述第一散热片和第二散热片分别靠近所述灯体的边缘设置的所述散热片且所述第一、第二散热片相对设置；至少一支架，所述支架呈条形结构，所述支架与所述灯体可拆卸连接，用于与外部墙体连接后将所述灯体固定到所述墙体上，所述支架的包括：固定面，所述固定面上设置有多个第二固定孔，用于供外部固定件穿设以将所述支架固定到所述墙体上；第一固定端，沿垂直所述固定面向下折弯并沿平行所述固定面的方向延伸形成之字型结构，所述第一固定端穿设于所述卡合槽以将所述灯体的一边和所述支架的第一固定端固定为一体；第二固定端，沿垂直所述固定面的方向延伸并且所述第二固定端上与所述第一固定孔相对的位置上开设有第三固定孔，所述外部固定件穿设于所述第一、第三固定孔以将灯体的另一边与所述支架的第二固定端固定为一体。
