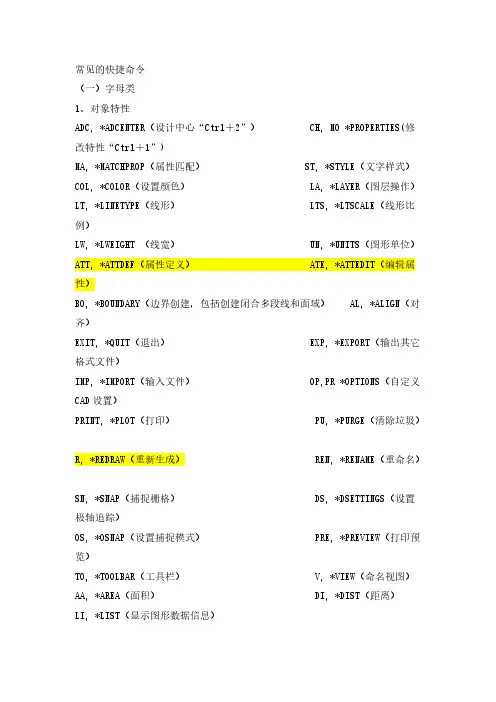

打开CAD
在最上面那一栏
有文件、编辑、视图、插入、格式、工具等等
你选格式\线宽\显示线宽（√）确定后就可以了
你画图的时候
用不同粗细的线画就可以显示出粗细了
（对象特性里面的第三框就是选线的粗细的）
在Autocad2002中输入 %%142 为平方米。
输入：%%179，或%%178 AUTOCAD中定义一种字体(如hztxt)，SHX Font中选用wcad.shx字型，Big Font中选用hxtxt.shx字型,点选Use Big Font复选框，一切OK!用这种字体可以在AUTOCAD 很轻松地输入各种标点符号，特殊符号，希腊字母，数学符号等,而且用这种字体输出的中文和西文是等高的哦。
（适用于单行文字）输入方式详见下表：
输入代码特殊符号解释输入代码特殊符号解释
%%0~32 空号 %%123 { 左大括号
%%33 ! %%124 |
%%34 “ 双引号 %%125 } 右大括号
%%35 # %%126 ~
%%36 $ %%127 ° 度
%%37 % %%128 ±
%%38 & %%129 φ
%%39 ‘ 单引号 %%130 α
%%40 ( 左括号 %%131 β
%%41 ) 右括号 %%132 δ
%%42 * 乘号 %%133 i
%%43 + 加号 %%134~137 空号
%%44 ，逗号 %%138 0 (上标) m%%138=m0
%%45 - 减号 %%139 1 (上标) m%%139=m1
%%46 。
句号 %%140 2 (上标) m%%140=m2
%%47 / 除号 %%141 3 (上标) m%%141=m3
%%48~57 0~9 字体偏大中间连号中间连号中间连号
%%58 ：冒号 %%148 9 (上标) m%%148=m9
%%59 ；分号 %%149~157 1~9 字体偏小
%%60 < 小于号 %%158~162 空号
%%61 = 等于号%%163 △
%%62 > 大于号%%164 ▽
%%63 ？问号 %%165~200 空号
%%64 @
%%65~90 A~Z 大写26个字母 %%c φ
%%91 [ %%d 。
度
%%92 \ 反斜杠%%p ± 正负号
%%93 ] %%u ＿下划线
%%94 ^ %%o —上划线
%%95 _ %%96 ‘ 单引号
%%97~122 a~z 小写26个字母
画箭头有个投机的方法
先标注一个尺寸,再把该尺寸打散,删除其他的,只留一个箭头就可以了
然后就可以旋转,复制,想怎么样就怎么样了
你说的线条粗细是想让在CAD里看起来线条粗细不同啊，还是打印的时候不同？
设置线条的粗细可以在图层里设置
插入特殊符号可以在输入文本中点鼠标右键可以有
虚线箭头在修改标注里面设置
具体也不知道怎么说？试一下看怎么样，不知道对不，
多画就好了，相信你可以的。
一、设置线宽方法很多，常用以下两种：
①绘图过程中需要线形变粗。
在多段线画好后，双击弹出特性对话框，更改线宽的全局宽度，也可以在输入PL命令后在命令行中设置好线的宽度！
如果不使用PL 线。
也可以在“对象特性”中线宽设置中按需设置线宽。
但要能即时看到宽度的显示，需要按下软件下方“状态托盘”中的“线宽”，但此法并没有完全反映线宽，如值为 0 的线宽在模型空间中则以一个像素的宽度显示。
选择显示线宽可能会增加重生成时间。
最重要的是最大宽度才2.11毫米。
②打印
a设置方法也是多样的！但一般会习惯于用颜色来关联线宽。
按下”CTRL+P“弹出打印对话框，在打印样式表中选择”monochrome“弹出”打印样式编辑器“，你可以为每一个颜色编辑最终该颜色打印出来的特性，包括”颜色，线形，线宽“等。
当然编辑线宽时你可以编辑为20毫米甚至更大。
别忘了命名并保存打印样式留做后用！
二、在CAD中插入特殊符号
方法多种多样，一般有打开输入法面板插入所需符号，也可以设置CAD符号字体，如%%d表示度符号(º)、%%p 表示正/负公差符号(±)、%%c 表示圆直径标注符号等等。
最好是把你常用的符号做成图块，放到图形样板里，想用就插入，方便实用。
三、CAD中绘制虚线箭头
可用line或Pline命令做一个箭头，将它定义成"块"，以后要用时插入"块"就可以了。
很方便。
特殊符号输入方式详见下表：
输入代码特殊符号解释输入代码特殊符号解释
%%0~32 空号 %%123 { 左大括号
%%33 ! %%124 |
%%34 “双引号 %%125 } 右大括号
%%35 # %%126 ~
%%36 $ %%127 0 度%%37 % %%128 ±
%%38 & %%129 φ
%%39 ‘单引号 %%130 α
%%40 ( 左括号 %%131 β
%%41 ) 右括号 %%132 δ
%%42 * 乘号 %%133 i
%%43 + 加号 %%134~137 空号
%%44 ，逗号 %%138 0 (上标) m%%138=m0 %%45 - 减号 %%139 1 (上标) m%%139=m1 %%46 。
句号 %%140 2 (上标) m%%140=m2 %%47 / 除号 %%141 3 (上标) m%%141=m3 %%48~57 0~9 字体偏大中间连号中间连号中间连号
%%58 ：冒号 %%148 9 (上标) m%%148=m9 %%59 ；分号 %%149~157 1~9 字体偏小
%%60 < 小于号 %%158~162 空号
%%61 = 等于号 %%163 △
%%62 > 大于号 %%164 ▽
%%63 ? 问号 %%165~200 空号
%%64 @
%%65~90 A~Z 大写26个字母 %%c φ
%%91 [ %%d 。
度
%%92 / 反斜杠 %%p ±正负号
%%93 ] %%u ＿下划线%%94 ^ %%o ——上划线%%95 _
%%96 ‘单引号
%%97~122 a~z 小写26个字母。
