脱硫、硫回收、硫氨及洗苯脱苯工艺概述：回收主要包括硫铵、脱硫及硫回收、洗苯脱苯工段。
硫铵的工艺流程是将剩余氨水通过预热、分离，反应生成液体硫铵，硫铵液经结晶、干燥后包装。
脱硫及硫回收的工艺流程是脱硫液和溶液在脱硫塔中进行反应将硫分离出来，然后溶液进入再生塔再生。
洗苯脱苯的工艺流程是贫富油经洗苯塔清洗后进入脱苯塔，利用温度的不同产生轻苯油水和重苯油水，经油水分离器进行分离。
洗苯脱苯工艺流程框图硫铵工艺流程图脱硫及硫回收工艺流程图鼓风冷凝工段流程图洗氨蒸氨工段流程图洗苯脱苯工段流程图控制方案：硫铵工段主要有两个控制回路：进沸腾干燥器温度调节和蒸氨塔顶汽温度调节，通过检测进沸腾干燥器的温度和蒸氨塔顶汽温度和给定值进行比较后调节其进入的蒸汽流量来实现：采用常规的PID控制即可。
脱硫及硫回收工段主要有三个控制回路：进脱硫塔B溶液流量调节、进再生塔溶液流量调节和进再生塔B空气流量调节，采用常规的PID控制。
洗苯脱苯工段主要有两个控制回路和一个联锁控制：出管式炉富油温度调节和脱苯塔出口油汽温度调节。
联锁控制是当入管式加热炉的煤气压力小于2.0kPa的时候，切断入管式炉的煤气，等到其煤气压力高于2.0kPa的时候，再打开入管式炉的煤气。
常规PID调节框图出管式炉富油温度串级调节框图这里采用内环为出管式炉过热蒸气流量的串级调节，以减少蒸汽压力波动的干扰。
脱苯塔出口油气温度调节采用内环为出管式炉过热蒸气流量的串级调节，以减少蒸汽压力波动的干扰。
另外实际生产过程中，蒸汽压力会有可能大于脱苯塔可承受的最大压力，为保护塔体，在串级调节中增加一个切换，当塔内压力大于某一值的时候，改为以塔压作为调节对象。
脱苯塔出口油气温度串级调节框图。

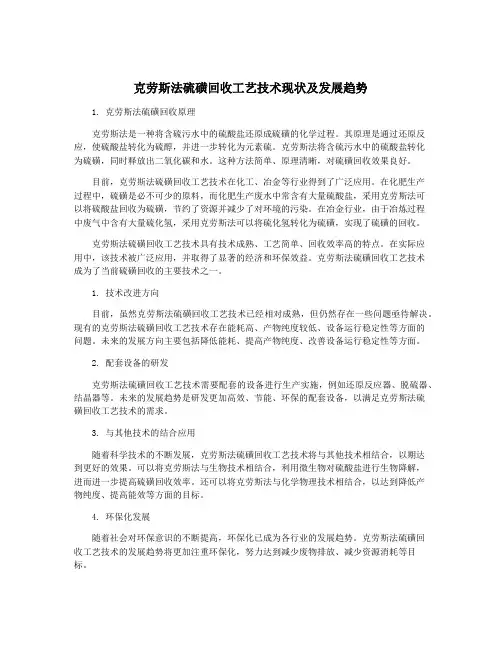

克劳斯法硫磺回收工艺技术现状及发展趋势1. 克劳斯法硫磺回收原理克劳斯法是一种将含硫污水中的硫酸盐还原成硫磺的化学过程。
其原理是通过还原反应，使硫酸盐转化为硫醇，并进一步转化为元素硫。
克劳斯法将含硫污水中的硫酸盐转化为硫磺，同时释放出二氧化碳和水。
这种方法简单、原理清晰，对硫磺回收效果良好。
目前，克劳斯法硫磺回收工艺技术在化工、冶金等行业得到了广泛应用。
在化肥生产过程中，硫磺是必不可少的原料，而化肥生产废水中常含有大量硫酸盐，采用克劳斯法可以将硫酸盐回收为硫磺，节约了资源并减少了对环境的污染。
在冶金行业，由于冶炼过程中废气中含有大量硫化氢，采用克劳斯法可以将硫化氢转化为硫磺，实现了硫磺的回收。
克劳斯法硫磺回收工艺技术具有技术成熟、工艺简单、回收效率高的特点。
在实际应用中，该技术被广泛应用，并取得了显著的经济和环保效益。
克劳斯法硫磺回收工艺技术成为了当前硫磺回收的主要技术之一。
1. 技术改进方向目前，虽然克劳斯法硫磺回收工艺技术已经相对成熟，但仍然存在一些问题亟待解决。
现有的克劳斯法硫磺回收工艺技术存在能耗高、产物纯度较低、设备运行稳定性等方面的问题。
未来的发展方向主要包括降低能耗、提高产物纯度、改善设备运行稳定性等方面。
2. 配套设备的研发克劳斯法硫磺回收工艺技术需要配套的设备进行生产实施，例如还原反应器、脱硫器、结晶器等。
未来的发展趋势是研发更加高效、节能、环保的配套设备，以满足克劳斯法硫磺回收工艺技术的需求。
3. 与其他技术的结合应用随着科学技术的不断发展，克劳斯法硫磺回收工艺技术将与其他技术相结合，以期达到更好的效果。
可以将克劳斯法与生物技术相结合，利用微生物对硫酸盐进行生物降解，进而进一步提高硫磺回收效率。
还可以将克劳斯法与化学物理技术相结合，以达到降低产物纯度、提高能效等方面的目标。
4. 环保化发展随着社会对环保意识的不断提高，环保化已成为各行业的发展趋势。
克劳斯法硫磺回收工艺技术的发展趋势将更加注重环保化，努力达到减少废物排放、减少资源消耗等目标。
2017年08月一种天然气净化厂低浓度酸气硫磺回收工艺曾继磊1乔光辉1卫国锋2刘菲3(1西安长庆科技工程有限责任公司，陕西西安710018)(2长庆油田分公司第一采气厂，陕西靖边718500)(3长庆油田分公司第五采油厂，陕西定边718500)摘要：长庆靖边气田净化厂醇胺法脱硫脱碳后的酸气具有H2S 含量低于15%(v)、潜硫含量低于30t/d 的特点，适合低含硫酸气处理工艺有LO-CAT 法、Clinsulf-DO 法、生物脱硫法、WSA 制酸法等，但是这些工艺技术专利均掌握在国外公司，存在技术转让费高、催化剂设备供货周期长的问题。
在充分考虑推进国产化等因素基础上，依据潜硫含量不同，对催化剂及关键设备-反应器开展研究与应用，采用“恒温”+“绝热”两级反应的直接氧化工艺技术，实现了天然气净化厂低硫高碳酸气酸气处理尾气达标排放，副产品为高纯度硫磺，易销售。
选用国产催化剂和绕管移热式恒温反应器，大大降低装置投资和运行费。
关键词：天然气；低含硫；硫磺回收；直接氧化；两级反应天然气净化厂酸气来自厂内天然气脱硫脱碳装置，脱硫脱碳装置选用醇胺法脱硫脱碳工艺。
含H 2S 、CO 2天然气经脱硫脱碳处理后，由胺液再生塔顶部出来，约100℃酸气经酸气空冷器冷至冷至40~45℃，再经酸气分离器，分离出酸性冷凝水后的酸气进入硫磺回收装置。
酸气主要成分为H 2S 和CO 2，并含少量携带的游离水和醇胺液。
1工艺选择对于H 2S 含量低气藏的原料天然气经脱硫脱碳装置后，酸气中H 2S 浓度也比较低，国内典型的气田如长庆油田下古气藏，经净化后酸气中H 2S 浓度位于0.6~15%(V)之间，以30×108m 3/a 处理规模的天然气净化厂计，潜硫含量最大为23t/d ，并且酸气中CO 2含量均在88%以上，致使酸气气量较大，达到32×104m 3/d 以上。
不同浓度的H 2S 酸气，采用不同的硫磺回收工艺，具体见表-1。
目录第一章总论 (3)1.1项目背景 (3)1.2硫磺性质及用途 (4)第二章工艺技术选择 (4)2.1克劳斯工艺 (4)2。
1.1MCRC工艺 (4)2.1.2CPS硫横回收工艺 (5)2。
1。
3超级克劳斯工艺 (6)2。
1.4三级克劳斯工艺 (8)2.2尾气处理工艺 (9)2。
2。
1碱洗尾气处理工艺 (9)2。
2.2加氢还原吸收工艺 (13)2。
3尾气焚烧部分 (13)2。
4液硫脱气 (14)第三章超级克劳斯硫磺回收工艺 (15)3.1工艺方案 (15)3。
2工艺技术特点 (15)3。
3工艺流程叙述 (15)3.3.1制硫部分 (15)3.3。
2催化反应段 (15)3.3.3部分氧化反应段 (16)3。
3。
4碱洗尾气处理工艺 (17)3。
3.5工艺流程图 (17)3。
4反应原理 (18)3.4.2制硫部分一、二级转化器内发生的反应: (18)3。
4。
3尾气处理系统中 (19)3。
5物料平衡 (19)3.6克劳斯催化剂 (20)3。
6。
1催化剂的发展 (20)3.6.2催化剂的选择 (21)3.7主要设备 (21)3.7.1反应器 (21)3.7.2硫冷凝器 (22)3。
7。
3主火嘴及反应炉 (22)3。
7。
4焚烧炉 (22)3。
7.5废热锅炉 (22)3.7。
6酸性气分液罐 (23)3。
8影响Claus硫磺回收装置操作的主要因素 (23)3。
9影响克劳斯反应的因素 (24)第四章工艺过程中出现的故障及措施 (26)4.1酸性气含烃超标 (26)4。
2系统压降升高 (27)4。
3阀门易坏 (28)4。
4设备腐蚀严重 (28)第一章总论1。
1项目背景自从本世纪30年代改良克劳斯法实现工业化以后，以含H2S酸性气为原料的回收硫生产得到了迅速发展,特别是50年代以来开采和加工了大量的含硫原油和天然气，工业上普遍采用克劳斯过程回收元素硫.经近半个世纪的演变,克劳斯法在催化剂研制、自控仪表应用、材质和防腐技术改善等方面取得了很大的进展，但在工艺技术方面，基本设计变化不大,普遍采用的仍然是直流式或分流式工艺.由于受反应温度下化学反应平衡的限制，即使在设备和操作条件良好的情况下,使用活性好的催化剂和三级转化工艺，克劳斯法硫的回收率最高也只能达到97％左右，其余的H2S、气态硫和硫化物即相当于装置处理量的3%～4%的硫，最后都以SO的形式排入大气,严重地污染了环境.2随着社会经济的不断发展,世界可供原油正在重质化，高含硫、高含金属原油所占份额也越来越大，迫使炼油厂商不断地开发新的技术，对重质原油进行深度加工。
