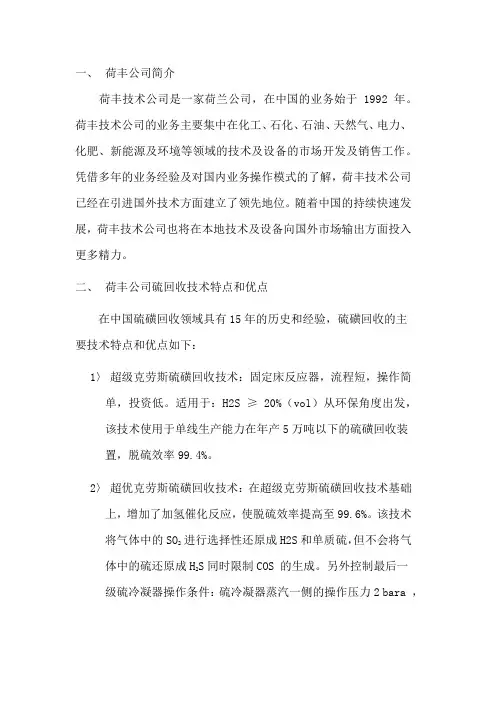

一、荷丰公司简介荷丰技术公司是一家荷兰公司，在中国的业务始于 1992 年。
荷丰技术公司的业务主要集中在化工、石化、石油、天然气、电力、化肥、新能源及环境等领域的技术及设备的市场开发及销售工作。
凭借多年的业务经验及对国内业务操作模式的了解，荷丰技术公司已经在引进国外技术方面建立了领先地位。
随着中国的持续快速发展，荷丰技术公司也将在本地技术及设备向国外市场输出方面投入更多精力。
二、荷丰公司硫回收技术特点和优点在中国硫磺回收领域具有15年的历史和经验，硫磺回收的主要技术特点和优点如下：1〉超级克劳斯硫磺回收技术：固定床反应器，流程短，操作简单，投资低。
适用于：H2S ≥ 20%（vol）从环保角度出发，该技术使用于单线生产能力在年产5万吨以下的硫磺回收装置，脱硫效率99.4%。
2〉超优克劳斯硫磺回收技术：在超级克劳斯硫磺回收技术基础上，增加了加氢催化反应，使脱硫效率提高至99.6%。
该技术将气体中的SO2 进行选择性还原成H2S和单质硫，但不会将气体中的硫还原成H2S同时限制COS 的生成。
另外控制最后一级硫冷凝器操作条件：硫冷凝器蒸汽一侧的操作压力2 bara ，冷凝后过程气出口温度125 –130°C，可以多回收约0.1% 的硫雾。
3〉SCOT带尾气处理技术的硫磺回收技术：溶剂吸收再生法，流程长，操作复杂，且投资高。
同时对酸性气体中的H2S含量有要求，一般不能低于20％。
从性价比方面考虑，该技术适用于单线生产能力在年产硫磺在5万吨以上的大型硫磺回收装置，脱硫效率提高至99.96%。
在传统SCOT基础上，又改进开发了低温SCOT技术，该技术具有明显优点：采用新型催化剂，使操作温度低于240°C；不再需要在线炉燃烧器，高压蒸汽或电加热炉加热；将全部硫及其化合物转换成H2S；加氢同时对残余COS/CS2进行水解；可用主燃烧炉产生的中压蒸汽加热；不需要外供氢气；彻底避免结碳的风险；避免氧气进入斯科特反应器的风险；催化剂用量降低，投资减少；取消了循环风机，改为喷射器。
超级克劳斯硫璜回收装置在设计、运行中存在的问题及优化方案超级克劳斯硫璜回收装置在设计、运行中存在的问题及优化方案摘要：超优克劳斯工艺基础是富氧燃烧，通过控制富氧空气与酸性气的比例来控制进入超级克劳斯反应器中硫化氢的浓度。
过量的氧进入下游反应器，也会造成反应器床层温度剧烈波动，严重时会发生燃烧反应，损坏设备。
关键词：废锅液流捕集器过程气工艺管线催化剂床层化学当量燃烧过氧国电赤峰化工有限公司硫回收装置采用的是荷兰荷丰超优/超级克劳斯专利技术，由赛鼎工程有限公司详细设计，日产硫磺25.4吨。
2012年12月17日开车投产，2013年3月20日-3月27日超级克劳斯硫酸盐化结束，超级克斯反应器投用，并成功引入氧气，采用富氧操作模式，至今运行比较稳定，排放达标。
针对超优克劳斯反应特点，就开车中存在的重大安全隐患问题做简单介绍并给出解决方案，以供同行借鉴和参考。
一、硫回收装置在设计中存在的问题我公司硫磺回收装置采用的超优/超级克劳斯工艺，其基础是以比值控制富氧空气流量实现硫化氢部分燃烧。
紧急停车后再开车的燃烧过程中，会造成废锅出口过程气过氧，引起克劳斯反应器催化剂床层温度剧烈波动，从而使催化剂活性降低、烧结、粉碎，减少催化剂使用寿命。
另外过程气工艺管线管道壁会残存硫化亚铁，当过程气中氧含量高时，会引发硫化亚铁与氧气燃烧反应，从而损坏管道、设备。
基于上述安全隐患，必须对原有工艺管线进行改造。
原工艺流程简图如下：改造后的工艺简图：燃料气二、改造方案综合考虑，本着投资少、见效快、大大降低安全隐患的原则，在主体设备不动的情况下，对设备管线进行了如下改造。
1.从废锅出口过程气工艺管线PG61501-400上引一条副线PG61519-300到液流捕集器出口阀后与尾气管线相连接；2.废锅出口过程气工艺管线PG61501-400上增加总阀DN400，并且为夹套蝶阀，使用0.5MPa低压蒸汽伴热；3.废锅出口过程气副线PG61519上两端各增加DN300夹套蝶阀做为隔离使用，并使用使用0.5MPa低压蒸汽伴热；4.废锅出口过程气副线PG61519一定要有倾斜度，保证液体自流；管线使用三根0.5MPa低压蒸汽伴热，防止由于阀门内漏造成硫磺堵塞。

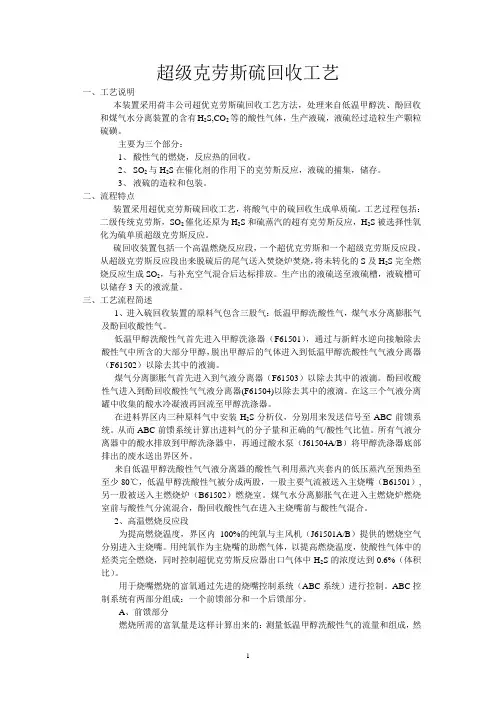

超级克劳斯硫回收工艺一、工艺说明本装置采用荷丰公司超优克劳斯硫回收工艺方法，处理来自低温甲醇洗、酚回收和煤气水分离装置的含有 H2S,CO2等的酸性气体，生产液硫，液硫经过造粒生产颗粒硫磺。
主要为三个部分：1、酸性气的燃烧，反应热的回收。
2、SO2与H2S在催化剂的作用下的克劳斯反应，液硫的捕集，储存。
3、液硫的造粒和包装。
二、流程特点装置采用超优克劳斯硫回收工艺，将酸气中的硫回收生成单质硫。
工艺过程包括：二级传统克劳斯，SO2催化还原为H2S和硫蒸汽的超有克劳斯反应，H2S被选择性氧化为硫单质超级克劳斯反应。
硫回收装置包括一个高温燃烧反应段，一个超优克劳斯和一个超级克劳斯反应段。
从超级克劳斯反应段出来脱硫后的尾气送入焚烧炉焚烧，将未转化的S及H2S完全燃烧反应生成SO2，与补充空气混合后达标排放。
生产出的液硫送至液硫槽，液硫槽可以储存3天的液流量。
三、工艺流程简述1、进入硫回收装置的原料气包含三股气：低温甲醇洗酸性气，煤气水分离膨胀气及酚回收酸性气。
低温甲醇洗酸性气首先进入甲醇洗涤器（F61501），通过与新鲜水逆向接触除去酸性气中所含的大部分甲醇，脱出甲醇后的气体进入到低温甲醇洗酸性气气液分离器（F61502）以除去其中的液滴。
煤气分离膨胀气首先进入到气液分离器（F61503）以除去其中的液滴。
酚回收酸性气进入到酚回收酸性气气液分离器(F61504)以除去其中的液滴。
在这三个气液分离罐中收集的酸水冷凝液再回流至甲醇洗涤器。
在进料界区内三种原料气中安装H2S分析仪，分别用来发送信号至ABC前馈系统。
从而ABC前馈系统计算出进料气的分子量和正确的气/酸性气比值。
所有气液分离器中的酸水排放到甲醇洗涤器中，再通过酸水泵（J61504A/B）将甲醇洗涤器底部排出的废水送出界区外。
来自低温甲醇洗酸性气气液分离器的酸性气利用蒸汽夹套内的低压蒸汽至预热至至少80℃，低温甲醇洗酸性气被分成两股，一股主要气流被送入主烧嘴（B61501）,另一股被送入主燃烧炉（B61502）燃烧室。

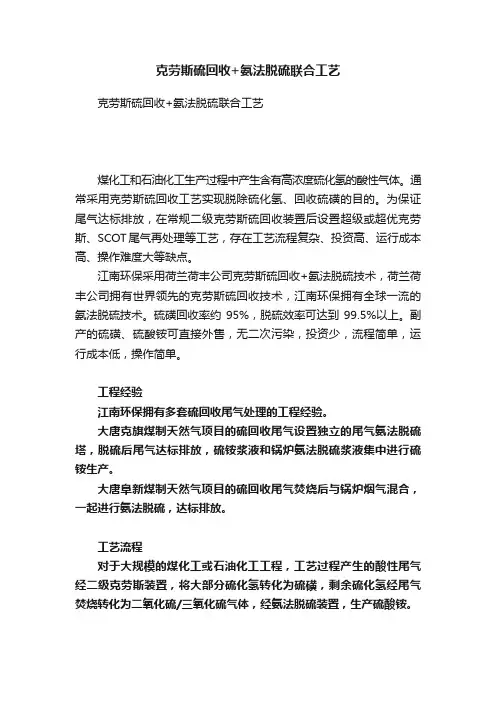

克劳斯硫回收+氨法脱硫联合工艺
克劳斯硫回收+氨法脱硫联合工艺
煤化工和石油化工生产过程中产生含有高浓度硫化氢的酸性气体。
通常采用克劳斯硫回收工艺实现脱除硫化氢、回收硫磺的目的。
为保证尾气达标排放，在常规二级克劳斯硫回收装置后设置超级或超优克劳斯、SCOT尾气再处理等工艺，存在工艺流程复杂、投资高、运行成本高、操作难度大等缺点。
江南环保采用荷兰荷丰公司克劳斯硫回收+氨法脱硫技术，荷兰荷丰公司拥有世界领先的克劳斯硫回收技术，江南环保拥有全球一流的氨法脱硫技术。
硫磺回收率约95%，脱硫效率可达到99.5%以上。
副产的硫磺、硫酸铵可直接外售，无二次污染，投资少，流程简单，运行成本低，操作简单。
工程经验
江南环保拥有多套硫回收尾气处理的工程经验。
大唐克旗煤制天然气项目的硫回收尾气设置独立的尾气氨法脱硫塔，脱硫后尾气达标排放，硫铵浆液和锅炉氨法脱硫浆液集中进行硫铵生产。
大唐阜新煤制天然气项目的硫回收尾气焚烧后与锅炉烟气混合，一起进行氨法脱硫，达标排放。
工艺流程
对于大规模的煤化工或石油化工工程，工艺过程产生的酸性尾气经二级克劳斯装置，将大部分硫化氢转化为硫磺，剩余硫化氢经尾气焚烧转化为二氧化硫/三氧化硫气体，经氨法脱硫装置，生产硫酸铵。
流程示意图
处理效果
SO2≤50 mg/Nm3 NH3≤8 mg/Nm3 H2S≤1 ppm。
Shell-Paques 生物脱硫技术介绍荷兰荷丰技术公司（北京）Shell—Paques生物脱硫及硫磺回收工艺介绍一、Shell-Paques脱硫技术说明：谢尔—帕克工艺是采用生物技术从气体中脱出H2S—用弱碱性溶液吸收H2S，然后在自然产生的微生物和空气的作用下将所吸收的硫化物氧化成元素硫。
谢尔—帕克工艺处理过的气体中H2S含量可小于4 ppmv，可以满足用户对气体净化的要求。
谢尔—帕克工艺克广泛应用于天然气、合成气和炼厂气等各种含有H2S物流净化过程。
二、Shell-Paques脱硫技术工艺原理：含H2S的气体在吸收塔内与含有硫细菌的碱性水溶液逆向接触，H2S溶解在碱液中并随碱液进入生物反应器（专利设备）中。
在生物反应器充气环境下，硫化物（HS-）被硫磺杆菌系细菌氧化成元素硫。
硫磺以料浆的形式从生物反应器中取出，可通过进一步干燥成粉末，或经熔融生成商品硫磺。
通常，在生物反应器和吸收塔之间需要设置一缓冲罐（当进料气压力大于4 bara），以减少溶液中以分子存在的H2S。
Shell-Paques工艺的主要特点是所形成的生物硫磺亲水性好，这样保证了工艺过程中硫磺不会堵塞设备。
该工艺中循环溶液的悬浮硫浓度为5-15 g/L。
从目前，全世界也开车50多套的Shell-Paques装置还未发现悬浮硫堵塞设备的现象。
工艺化学：一定压力的含H2S气体进入吸收塔，H2S被碱性溶剂吸收，其主要反应如下：1. H2S吸收H2S + OH–<===> HS– + H2O2. H2S吸收H2S + CO32–<===> HS–+ HCO3–3. CO2吸收CO2 + OH–<===> HCO3–4. 碳酸盐的形成HCO3–+ OH–<===> CO32–+ H2O吸收了H2S的碱性溶液进入生物反应器后，主要反应如下：5. 硫磺的产生HS–+ 1／2 O2===>S + OH–6. 硫酸盐的产生HS–+ 2O2 + OH–===> SO42– + H+（该反应发生几率在5%以下）7. 碳酸盐的分解CO32–+ H2O ===> HCO3–+ OH–8. 重碳酸氢盐的分解HCO3–===> CO2 + OH–谢尔—帕克工艺的技术核心是：专利设计的生物反应器。
超级克劳斯硫回收装置压力高的原因分析及处理[日期：2012-05-14] 来源：作者：刘彩锋吕富强[字体：大中小]兖州煤业榆林能化有限责任公司为了实现60万t/a甲醇项目中酸性气处理合格，尾气达标排放，采用了荷兰荷丰公司的超级克劳斯硫磺回收技术。
在装置运行过程中一度出现压力高的问题，给尾气达标排放带来诸多困难，且严重影响了硫回收装置的长周期运转。
为了维持正常的生产，不得不把送至硫回收装置的酸性气部分送至火炬焚烧后放空，既减少了对硫磺的回收，又造成了环境污染。
此外，前系统双炉运行，低温甲醇洗装置送至硫回收的酸性气平均浓度为24.43%，硫回收酸性气主管道流量为1071 m3/h，分流管道流量为379 m3/h，低压氧气流量为302 m3/h，此时装置为超级克劳斯模式运行时系统压力PI17101/02/03为0. 065 MPa左右（设计压力为0.06 MPa时报警，0.075 MPa时装置联锁跳车）。
若酸性气浓度继续提高或送至硫回收装置的酸性气量增加时，系统在超级克劳斯模式运行时，压力将继续上涨至不能满足装置长期运行。
为此，进行了原因分析和整改。
1.来自低温甲醇洗装置的酸性气夹带甲醇多，且我公司曾停用新鲜水约半年，未对酸性气进行洗涤，使酸性气中夹带的碳氢化合物在燃烧过程中形成了大量烟灰，随着酸性气的后移烟灰沉积在瓷球及催化剂上，堵塞了瓷球或催化剂间隙，进而加大了系统阻力，导致系统压力不断升高。
2.硫回收切气后由于主燃烧内空气与燃料气亚当量燃烧时间偏短，空气过量较快，导致废热锅炉后除沫器烧毁，且停车后超级克劳斯仍有大量空气进入，超级硫冷凝器和液硫捕集器、除沫器极易烧毁，烧毁的除沫器和附着的硫磺形成的黑色板结固体是导致系统压力升高的又一原因。
3.系统运行期间硫磺与FeS等腐蚀产物、耐火材料及催化剂碎屑混合时，会产生难以清除的灰色硫磺（混凝土硫磺）堵塞液硫管线，一般位于硫冷凝器与夹套旋塞阀之间的管线及旋塞阀后十字头处，导致系统压力升高。
克劳斯法回收硫工艺原理克劳斯法回收硫的基本反应如下：H2S＋1／2O2→S＋H2O （1）H2S＋3／2O2→SO2＋H2O （2）2H2S＋SO2→3S＋2H2O （3）反应（1）（2）在燃烧室中进行，在温度1150℃－1300℃，压力0.06MPa和严格控制气量的条件下，将硫化氢燃烧成二氧化硫，为催化反应提供（H2S＋CS2）／SO2为2／1的混合气体。
此气体通过AL2O3基触媒，按反应（3）生成单质硫。
2.2流程叙述来自上游甲醇洗工序的酸性气温度为37.2℃，压力为0.22MPaG，经进料管分离罐（V1301）分出挟带液后，按一定比例分成两股，其中一股去H2S燃烧炉（F1301）。
该流股经过控制阀后压力降为0.06 MPaG进入H2S燃烧炉（F1301），在H2S燃烧炉（F1301）中，酸性气和一定比例的反应空气发生燃烧反应，反应生成SO2的和燃烧反应剩余的H2S进一步发生部分克劳斯反应，反应后的酸性气体温度可达800℃以上。
高温酸性气随后进入H2S余热回收器（E1301）回收器废热并副产蒸汽，同时将反应生成的单质硫部分冷凝。
H2S余热回收器（E1301）一共有四程换热管（PASS1～4）回收本工序工艺气的废热，高温酸性气废热的回收是通过其中的第一、二换热管（PASS1、PASS2）进行的。
高温酸性气全部通过PASS1后温度降为600℃，然后分成两股，其中一股流经PASS2温度进一步降至185℃，然后和未经过PASS2的流股混和。
通过调整两个流股的比例可使混合后的温度控制在约300℃。
混合后的酸性气流股和进料器分离罐（V1301）后未进入H2S燃烧炉（F1301）的旁路酸性气体混合后温度降至230℃、压力0.04MPaG进入克劳斯反应器（R1301）一段。
在该段床层酸性气中的H2S和SO2在催化剂LS-971和LS－300的作用下发生克劳斯反应生成单质硫，H2S的转化率为80％～85％。
流出反应器的酸性气体温度约为340℃，经过H2S余热回收器PASS3回收器废热后，温度降为175℃，同时绝大部分的单质硫被冷凝下来。

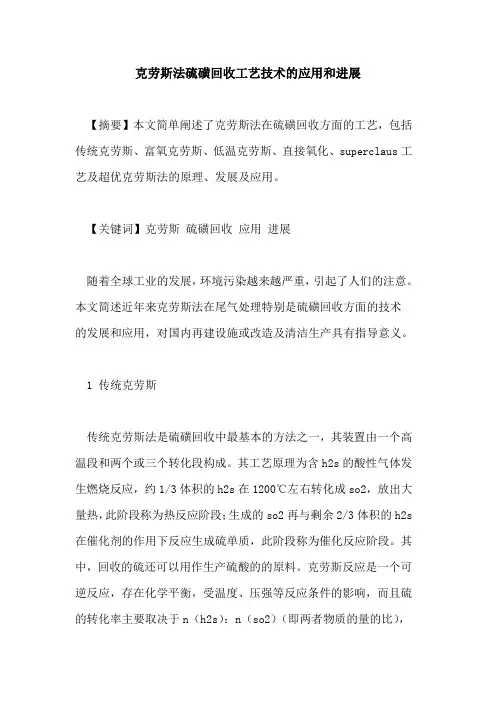

克劳斯法硫磺回收工艺技术的应用和进展【摘要】本文简单阐述了克劳斯法在硫磺回收方面的工艺，包括传统克劳斯、富氧克劳斯、低温克劳斯、直接氧化、superclaus工艺及超优克劳斯法的原理、发展及应用。
【关键词】克劳斯硫磺回收应用进展随着全球工业的发展，环境污染越来越严重，引起了人们的注意。
本文简述近年来克劳斯法在尾气处理特别是硫磺回收方面的技术的发展和应用，对国内再建设施或改造及清洁生产具有指导意义。
1 传统克劳斯传统克劳斯法是硫磺回收中最基本的方法之一，其装置由一个高温段和两个或三个转化段构成。
其工艺原理为含h2s的酸性气体发生燃烧反应，约1/3体积的h2s在1200℃左右转化成so2，放出大量热，此阶段称为热反应阶段；生成的so2再与剩余2/3体积的h2s 在催化剂的作用下反应生成硫单质，此阶段称为催化反应阶段。
其中，回收的硫还可以用作生产硫酸的的原料。
克劳斯反应是一个可逆反应，存在化学平衡，受温度、压强等反应条件的影响，而且硫的转化率主要取决于n（h2s）：n（so2）（即两者物质的量的比），因此为使装置能达到硫回收的最佳效果，必须保证n（h2s）：n（so2）接近2：1。
就要求在热反应阶段，需严格控制燃烧炉中通入空气的量，这也是传统克劳斯法操作的关键步骤。
在工艺方面，克劳斯法使用的工艺有两种，分别是直流式和分流式。
有的传统克劳斯装置还设有转化器，一般为二级、三级或四级。
二级催化转化硫的回收率一般为90%～95%，三级转化能达到94% ～96%，四级转化也只能提高1个百分点。
由于传统克劳斯法尾气中还存在h2s和so2等硫化物，若没有后续的尾气处理装置，就不能满足国家现行的大气排放标准。
传统克劳斯工艺限制了尾气排放的达标，还需对其加以改进。
2 富氧克劳斯富氧克劳斯是在传统克劳斯基础上的改进，主要是增加主燃烧炉内空气中氧气的含量或者通入纯氧，减少n2在系统内的循环，提高硫的回收率和尾气处理能力，其工艺原理与传统克劳斯相同。
超级克劳斯硫回收工艺在我公司煤化工系统中的应用近年来，随着人们对环保问题越来越重视，我国也相应提高了环保要求，重大工程项目环保不达标一票否决。
我国新颁布的环境保护法规《大气污染物综合排放标准》规定酸性气处理装置排放烟气中的SO2最高允许浓度≤960mg/Nm3（即≤336ppm），H2S≤0.06 mg/m3。
我公司60万吨甲醇项目为了硫回收装置尾气能够达标排放，减少污染，经过了解多家硫回收专利技术供应商，最终选定了荷兰JACOBS公司的超级克劳斯硫磺回收技术。
本公司的超级克劳斯硫回收装置于2008年8月31日接气成功，产出硫磺，成为国内首例在煤化工硫回收工艺中应用该技术的装置。
运行近4年来，装置运行基本平稳，取得了很好的经济效益和社会效益。
一、工艺原理常规克劳斯工艺是较成熟的多单元处理技术，是目前应用最广泛的硫回收工艺之一。
其工艺过程为含有H2S的酸性气体在克劳斯炉内燃烧，部分H2S氧化为SO2，然后SO2再与剩余的未反应的H2S在催化剂作用下生成硫磺。
由于受化学平衡的限制，两级催化转化的常规克劳斯工艺硫回收率为90～95%，三级转化也只能达到95～98%。
目前国内三级克劳斯总硫回收率一般在94～96％，最高在98%。
按回收率98%计算，SO2排放浓度将达到2900ppm，远超过环保指标336ppm。
不能满足环保要求。
超级克劳斯是克劳斯延伸型工艺，在克劳斯基础上突破传统观念，巧妙地组合了近年开发的新技术，从改善热力学平衡和强化硫回收的角度出发，对克劳斯工艺作了较大的改造，在传统克劳斯转化之后，最后一级转化段增加一个选择性催化氧化反应器（超级克劳斯反应器），成为超级克劳斯工艺。
本公司采用的是荷兰JACOBS公司的改良型超级克劳斯工艺，其流程见图2。
其关键是将普通克劳斯的第三级反应器内的催化剂改为选择性氧化剂，并将普通克劳斯控制H2S：SO2=2变为单一控制超级克劳斯入口的H2S含量为0.82%（V），从而使硫磺回收率由普通克劳斯的95～97%提高至99%以上。
硫磺回收尾气超标的原因及处理方法摘要: 近年来，煤化工行业迅速发展，国家对环保问题愈加重视，硫磺回收装置的尾气排放成为了各级环保部门的重点检查对象。
根据我公司实际生产经验，本文将导致硫磺回收装置排放尾气指标超标的原因及处理方法进行分析，使尾气排放达到环保要求，做到清洁生产。
关键词: 硫磺回收；尾气超标；清洁生产1.企业硫磺回收工艺概况我公司硫磺回收装置采用荷兰荷丰公司工艺技术，克劳斯加斯科特工艺流程，设计日产硫磺178吨。
装置主要由克劳斯段、斯科特段、液硫脱气、尾气焚烧和液硫成型五部分组成。
首先，来自上游低温甲醇工段的酸性气体作为原料气，与空分提供的低压氧气，在主燃烧炉进行欠氧燃烧，发生如下反应：H2S+3/2O2=SO2+H2O +热量2H2S+SO2=3/2S2+2H2O –热量从主燃烧炉出来的过程气，继续进行两级催化反应：2H2S+SO2=3/X SX+2H2O + 热量克劳斯反应器之后进行冷凝，使下段催化反应向正向移动以进一步加快硫的转化率。
克劳斯尾气经预热器预热，在装有钴钼系催化剂的斯科特反应器中，经过加氢，发生如下还原反应，生成H2S：SO2+3H2=H2S+2H2O+热量S8+8H2=8H2S+热量从斯科特反应器来的过程气通过气体冷却器进行冷却。
过程气通过急冷塔冷却后进入到吸收塔，用MDEA溶液（35wt%甲基二乙醇胺溶液）对H2S选择性吸收。
经过吸收后的气体离开吸收塔，进入焚烧炉混合燃烧室将斯科特尾气进行燃烧，尾气排放至烟囱[1]。
含有H2S气体的富胺液经再生塔进行再生循环使用，解吸后的H2S气体，回到原料酸性气中。
硫磺回收产生的液硫储存在地下液硫池中，大约含有300ppm（wt）的H2S，部分以硫化物聚合物H2Sx的形式存在，部分通过物理作用溶解在液硫中。
为了脱除液硫中的H2S和H2Sx，在汽提段安装了两个鼓泡塔[2]。
它们是两个一模一样的矩形体。
上面和下面是开放式的，在下面装配有空气分配器。
硫回收装置废热锅炉设计中需注意的问题摘要：本文简要介绍了晋煤金石化工投资集团藁城分公司4万吨/a硫回收装置中废热锅炉的设计，着重叙述了废热锅炉的管板设计结构形式和高温腐蚀机理及防护措施。
关键词：废热锅炉；管板；热应力；高温硫腐蚀晋煤金石化工投资集团藁城分公司年产60万吨合成氨项目配套硫回收装置，采用了荷兰荷丰公司提供的雅克布斯荷兰公司（Jacobs Engineering Nederland B.V.）的超级克劳斯硫回收专利技术，设计生产能力为年产硫磺4万吨/年（按300天计算），除少数设备从国外进口外，大部分设备是由外方提供设计参数，国内进行设计、制造，其中废热锅炉是技术招标过程中遇到问题较多的一台设备。
1 废热锅炉结构型式及主要技术参数按照荷丰公司提供的技术要求，焚烧炉废热锅炉采用固定管板式结构，换热面积为141.8㎡，其主要技术参数见表1表1 焚烧炉废热锅炉主要技术参数2 面临的问题及解决办法2.1 如何选取满足该设计条件下的管板结构？由于该设备管板要求采用固定式管板，从表1技术参数中可以知道该换热器承受的是一个高温高压的环境，而高温、高压对管板的要求是矛盾的。
增大管板厚度，可以提高承压能力，但管板两侧流体又存在较大的温差，管板内部沿厚度方向的热应力增大；减薄管板厚度，可以降低热应力，但承受能力降低。
此外，在开车、停车时，由于厚管板的温度变化慢，换热管的温度变化快，在换热管和管板连接处会产生较大的热应力（有资料表明：每增加1mm的变形，应力可增加100MPa以上）。
当迅速停车或进气温度突然变化时，热应力往往会导致管板和换热管在连接处发生破坏。
新疆泽普石化厂、黑龙江黑化集团有限责任公司曾多次发生二段炉后废热锅炉换热管与管板焊缝开裂的情况，而两者共同之处在于管板设计之初对换热管和管板连接处因热应力产生的拉脱力考虑不足，在设计中管板厚度设计过大，而且管板与废锅壳体的连接为刚性连接，无弹性补偿结构，从而导致换热管管束与壳体因温差变形在管子与管板焊缝之间产生很大的附加应力而开裂的情况。
