福斯(FLOWSERVE)阀门定位器调试方法

(锦 菲 特I3599429OO2)[Q-Q,6696 22933]

flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、

LOGIX520、D3系列

P-5 气动定位器

电动气动

数字 - 通用，IS 和 EX

HART、Profibus、Foundation 现场总线

反馈机组、限位开关

比如 PP5XX-HPGU-23K01-PV9DA-3Z

PMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由

不锈钢制造而成。P-1700 和 1720 型阀门的内部零件采用不锈钢制造，而

P-1710 和 P-1730 型阀门的内部零件则采用铝制。P-1720 和 P-1730 型阀

门具有超高的空气传送能力。P-1700 系列阀门专为双向操作应用设计，不

过也可通过旋动一个阀座轻松实现单向操作。不锈钢磁场外壳内的 PMV I/P

转换器很容易安装在 P-1700 系列阀门上。

P-1500 P-1520

P-1700 P-1720

P-1710 P-1730

Digital具有 PID 控制的2000 数字定位器

品牌 Logix

说明 福斯 Logix 2000 是一款具有板载 PID 控制的数字定位器。 通信方

式为 4-20mA 或Modbus。 阀门上安装的 PID 控制器每秒更新阀杆位置 16

次，从而减少了控制系统延迟。 Logix

3200IQ 数字定位器 3200IQ-10-D6-M-04-40-0G-0F

3200IQ-10-D6-M-04-40-0G-00

品牌 Logix

说明 福斯 Logix 3200IQ 数字 HART? 定位器使用先进的 piezo 技术提供

一流的性能和可靠性。 通过使用本地按钮、HART 手持设备和 SoftTools

软件可轻松配置 Logix 3200IQ。

LOGIX 3201IQ定位器 P/N：215809.999.000，SN：4107028

LOGIX 3202IQ定位器 P/N：221734.999.000，SN：4907010

LOGIX 3203IQ定位器 P/N：216428.999.000，SN：610727

定位器 P/N：215809.999.000，SN：5507004

3400IQ Digital Positioner

品牌 Logix

说明 The Flowserve Logix 3400 Series digital Foundation? Fieldbus

positioner utilizes state-of-the-art piezo technology to provide…

500 数字定位器

品牌 Logix

说明 福斯 Logix 500 数字定位器是下一代本质安全型 Logix 500 系列的

代表。 此定位器提供两种型号。 Logix 510 定位器是一款 4-20 mA 模拟

定位器，它具有数字控制的所有优点：例如快速效验，诊断功能等等 500si 数字定位器

福斯 LOGIX 500Si 是一款精巧的数字定位器，适用于线性和旋转执行器。

它采用模块化的灵活设计，可根据旋转执行器适用的 VDI/VDE 3845 标准进

行安装，也可根据带集成管的线性执行器适用的 VDI/VDE 3847 标准进行安

装。用户可根据需要选择具有可选插入式开关 HART 通信的反馈功能以及进

行简单无故障调试的自动校准功能。

品牌 Automax

说明 福斯 LOGIX 500Si 是一款精巧的数字定位器，适用于线性和旋转执行

器。 它采用模块化的灵活设计，可根据旋转执行器适用的 VDI/VDE 3845

标准进行安装，也可根据带集成管的线性执行器适用的 VDI/VDE 3847 标准

进行安装。…

品牌 Logix

说明 编写福斯 ValveAnalysis 用户指南是为了帮助用户更有效地使用与

Emerson AMS 协同工作的成千上万个阀门。 福斯阀分析是与 Emerson AMS

结合使用的诊断信号工具。 通过阀分析，

StarPac 3

品牌 Valtek

EP5XX,EP5US,F5-MEC420,D3,P2000,APEX52247

Logix3200IQ Digital Positioner FCD LGENTB0058-02 – 09/05

Logix3200IQ-28-D6-E-04-40-0G-0F P/N:215809.999.000

Logix3200IQ-28-N6-E-04-40-0G-0F P/N:221734.999.000

Logix3200IQ-10-D6-E-04-40-0G-0F P/N:216248.999.000

Logix3200IQ-10-N6-E-04-40-0G-0F P/N:215809.999.000

LOGIX3200IQ10D6E0440OGOF

Logix3210IQ07D6E0440OGOF

Logix3210IQ10N6M0440KG00

代表型号

：福斯 定位器 510si-14-W1DEE-0000-000

福斯 油角阀 07AW44.4466PMBYJBY

福斯 油角阀 07AW44.4466PMBYJBY

福斯 福斯定位器 510SI-15-Y20SE-0000-000

福斯flowerserve 定位器 D3-DIGITAL 黑色 flowerserve 600950

福斯 定位器 520MD-15-WZDEE-0000-000

福斯

福斯 D3-DIGITAL（黑色） 订货号：600950

福斯 定位器 D3-DIGITAL 黑色 flowerserve 600950

福斯 油角阀 10AW44-4466PMBGY 32.6T PN90 DN25

福斯 球阀 10AW44-4466PMBYJBYJ 32.0TPN90, DN25

福斯 球阀 10AW44-4466PMBYJ BYJ 32.0T PN90, DN25

福斯 开关盒 NXCLU2M1-1800-200（SN#025735,不含支架）

福斯 福斯定位器 "510si-14-Y2DEE-F000-000

"

福斯 油角阀 10AW44-4466PM

福斯 油角阀 25A459 56MXZXTZBWCN094B 福斯 油角阀 10 AW44-4466PMBYJBYJ

福斯 油角阀 25 A459 56MXZXTZBWC

福斯 油角阀 10 AW44-4466PMBYJBYJ

福斯 阀 10 AW44-4466PMBYJBYJ

福斯 阀 "05A44 4466 RJ PN102.0 DN15

福斯 阀 10AW44-4466PMBYJBYJ 32.0TPN90, DN25

福斯 阀 10AW44-4466PMBYJBYJ 32.0TPN90, DN25

福斯 定位器 LOGIX 520MD-15-Y1DEE-0000-000

福斯 球阀 10AW44-4466PMBYJBYJ 32.0TPN90, DN25

福斯 阀 10AW44-4466PMBYJBYJ

福斯 阀 07AW44-4466PMBYJBYJ PN90 DN20

福斯 pmv D3 序列号：904788

福斯 福斯 pmv D3 序列号：904788

福斯 球阀 07AW44-4466PMBYJBYJ PN90 DN20

福斯 球阀 07AW44-4466PMBYJBYJ PN90 DN20

福斯阀门定位器 520MD-15-W1REE-0003-GM2

福斯阀门定位器 520MD-15-W1REE-0003-GM2

福斯 阀 10AW44-4466PMBYJBYJ 32.0T PN90, DN25

福斯 阀 10AW44-4466PMBYJBYJ 32.0T PN90, DN25

福斯 阀 07AW44-4466PMBYJBYJ PN90 DN20

福斯 阀 10AW44-4466PMBYJBYJ

福斯 阀 10AW44-4466PMBYJBYJ

福斯 10-RDD40-1SD1EO-D 10 S175663/4-3

福斯 PNXCLU2M3-18-00200

福斯 阀 10AW44-4466PMBYJBYJ

福斯 阀 05AW44-4466PMBYJBYJ

福斯 阀 40A459-556TT7TZBZMBZM

福斯 阀 20AW44-4466PMBWABWA

福斯 阀 10AW44-4466PMBYJBYJ

福斯 阀 05AW44-4466PMBYJBYJ

福斯 阀 40A459-556TT7TZBZMBZM

福斯 阀 20AW44-4466PMBWABWA

福斯 阀 10AW44-4466PMBYJBYJ

福斯 阀 05AW44-4466PMBYJBYJ

福斯 阀 40A459-556TT7TZBZMBZM

福斯 阀 20AW44-4466PMBWABWA

福斯 福斯定位器 "510si-14-Y1DEE-0000-000

"

福斯 气动执行机构配件 气缸 S150D FLOWSERVE

福斯 福斯定位器 3200MD28-D6-04-40-OG-OF

福斯 PNXCLU2M3-18-00200

福斯 阀 型号：1PT4446AGSW R3 A105

福斯 阀 10AW44-4466PMBYJBYJ

福斯 阀 10AW44-4466PMBYJBYJ

合集下载

Fisher定位器使用说明书

Fisher定位器使用说明书

Fisher定位器使用说明书

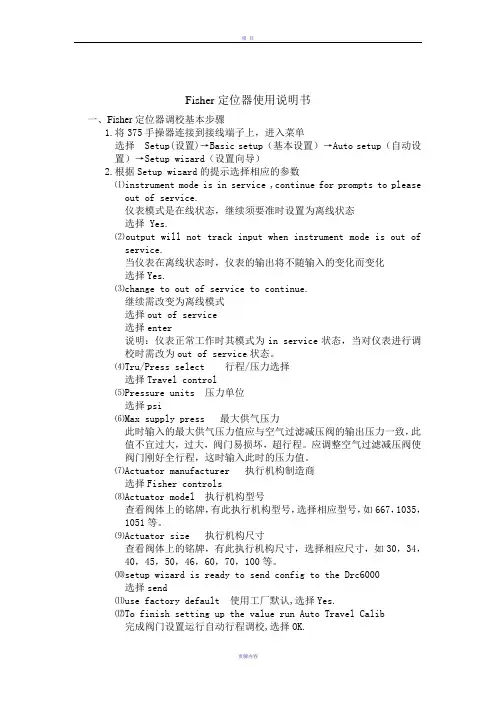

一、Fisher定位器调校基本步骤

1.将375手操器连接到接线端子上，进入菜单 选择 Setup(设置)→Basic setup（基本设置）→Auto setup（自动设

置）→Setup wizard（设置向导）

2.根据Setup wizard的提示选择相应的参数

⑴instrument mode is in service ,continue for prompts to please

out of service. 仪表模式是在线状态，继续须要准时设置为离线状态

选择 Yes.

⑵output will not track input when instrument mode is out of

service.

当仪表在离线状态时，仪表的输出将不随输入的变化而变化 选择Yes.

⑶change to out of service to continue.

继续需改变为离线模式

选择out of service

选择enter 说明：仪表正常工作时其模式为in service状态，当对仪表进行调

校时需改为out of service状态。

⑷Tru/Press select 行程/压力选择

选择Travel control

⑸Pressure units 压力单位 选择psi

⑹Max supply press 最大供气压力

此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此

值不宜过大，过大，阀门易损坏，超行程。应调整空气过滤减压阀使

阀门刚好全行程，这时输入此时的压力值。 ⑺Actuator manufacturer 执行机构制造商

选择Fisher controls

⑻Actuator model 执行机构型号

查看阀体上的铭牌，有此执行机构型号，选择相应型号，如667，1035，

1051等。 ⑼Actuator size 执行机构尺寸

Fisher定位器使用说明书 2

Fisher定位器使用说明书 2

项 目

页脚内容

Fisher定位器使用说明书

一、Fisher定位器调校基本步骤

1.将375手操器连接到接线端子上，进入菜单

选择 Setup(设置)→Basic setup（基本设置）→Auto setup（自动设置）→Setup wizard（设置向导）

2.根据Setup wizard的提示选择相应的参数

⑴instrument mode is in service ,continue for prompts to please

out of service.

仪表模式是在线状态，继续须要准时设置为离线状态

选择 Yes.

⑵output will not track input when instrument mode is out of

service.

当仪表在离线状态时，仪表的输出将不随输入的变化而变化

选择Yes.

⑶change to out of service to continue.

继续需改变为离线模式

选择out of service

选择enter

说明：仪表正常工作时其模式为in service状态，当对仪表进行调校时需改为out of service状态。

⑷Tru/Press select 行程/压力选择

选择Travel control

⑸Pressure units 压力单位

选择psi

⑹Max supply press 最大供气压力

此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此值不宜过大，过大，阀门易损坏，超行程。应调整空气过滤减压阀使阀门刚好全行程，这时输入此时的压力值。

Fisher定位器使用说明书 3

Fisher定位器使用说明书 3

1 / 4

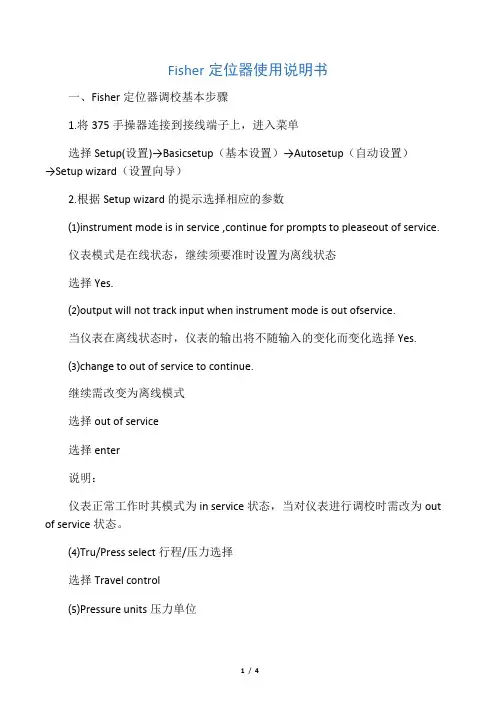

Fisher定位器使用说明书

一、Fisher定位器调校基本步骤

1.将375手操器连接到接线端子上，进入菜单

选择Setup(设置)→Basicsetup（基本设置）→Autosetup（自动设置）→Setup wizard（设置向导）

2.根据Setup wizard的提示选择相应的参数

⑴instrument mode is in service ,continue for prompts to pleaseout of service.

仪表模式是在线状态，继续须要准时设置为离线状态

选择Yes.

⑵output will not track input when instrument mode is out ofservice.

当仪表在离线状态时，仪表的输出将不随输入的变化而变化选择Yes.

⑶change to out of service to continue.

继续需改变为离线模式

选择out of service

选择enter

说明：

仪表正常工作时其模式为in service状态，当对仪表进行调校时需改为out

of service状态。

⑷Tru/Press select行程/压力选择

选择Travel control

⑸Pressure units压力单位

2 / 4

选择psi

⑹Max supply press最大供气压力

此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此值不宜过大，过大，阀门易损坏，超行程。应调整空气过滤减压阀使阀门刚好全行程，这时输入此时的压力值。

⑺Actuator manufacturer执行机构制造商

选择Fisher controls

⑻Actuator model执行机构型号

查看阀体上的铭牌，有此执行机构型号，选择相应型号，如667，1035，1051等。

⑼Actuator size执行机构尺寸

FISHER智能定位器自动调教方法

FISHER智能定位器自动调教方法

FISHER智能定位器自动调教方法

FISHER智能定位器自动调教方法

用HARD（275）连接定位器的TALK端。确定连接正常后，启动HARD (I/O键)，起始用标准信号发生器给阀输入12mA信号。

1．选择Online（在线）。

2．进入Main Menu （主菜单）。

3．有自动和手动两个选项，选择2 Manual setup（手动）。

4．进入1 Instrument mode（仪表模式）出现提示WARMING ！Value may more when In Service mode is sent to the instrument（注意：当阀在“允许服务”状态时可能会移动），选择OK。

5．再选择out of service（脱离服务），按ENTER。

6．退回第2步，再选择第四项calib。

7．进入Auto calib travel （自动校准行程），出现提示WARMING！Calib procedure will cause sudden changes in inst

output and loss of process control（注意：校准过程将会对输出改变和损失过程控制）按OK。

8．下一步Select Crossover Adjust 选择1 Manual—Init setup（手动初始设置）。

9．这时阀会自动走阀位并出现提示Finding end points for

determining crossover please wait……（正在寻找行程的最大和最小，请等待……）。

10．下一步出现select crossover adjustment source（选择调节器的来源）选择1 Analog（模拟信号），按ENTER。

11．下一步是Adjust the current source until the feedback

arm is at the crossover point the press OK （利用调节输入电流来把反馈杆调节到和阀杆垂直状态后选择OK）。
