红外传感器的原理
一、红外传感器的原理
1、什么是红外传感器
红外传感器是一种利用“热”原理，能够检测周围环境中物体温度和红外能量的传感器。
它能够清楚地探测到温度和红外辐射，通常用于各种机器人和导航系统。
2、红外传感器的工作原理
红外传感器具有良好的灵敏度，能够有效地检测到周围环境中物体的温度和红外辐射。
红外传感器的工作原理是，物体中的温度和红外辐射被探测器感应，然后转换成电信号输出，最终根据电信号的强弱来处理外部环境的信息。
3、红外传感器的特点
红外传感器具有良好的灵敏度，可以探测到物体的温度和红外辐射，并能够精确地检测到小变化的温度。
另外，红外传感器可以用于夜晚的环境检测，因为它可以检测到红外辐射，而不受光强度的影响。
此外，由于红外传感器具有低功耗、精确度高、安装方便等优点，多用于飞行器、机器人、工业自动化系统等的环境检测和导航系统。
4、红外传感器的应用
红外传感器的主要应用领域有：
（1）飞行器环境检测：利用红外传感器能够准确地检测到周围环境的热源，从而控制飞行器的安全性和性能。
（2）机器人环境检测：利用红外传感器能够准确地检测到周围
环境中物体的温度和红外辐射，有效地为机器人的行为提供参考。
（3）导航系统：红外传感器能够检测到红外辐射，多用于夜间的导航系统，以便有效地定位和跟踪。

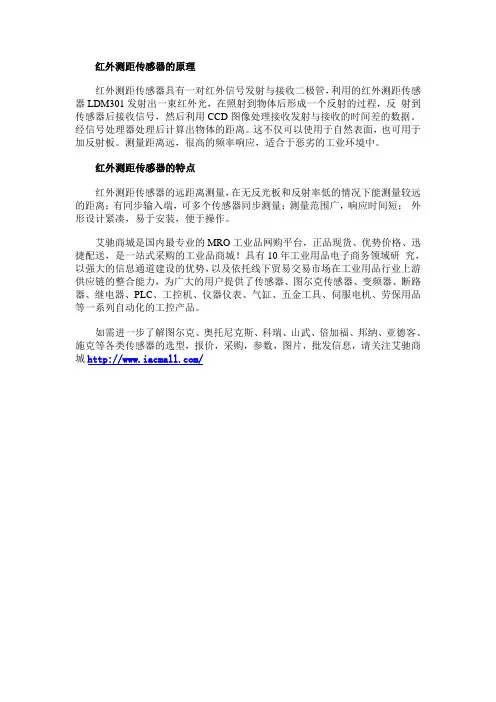

红外测距传感器的原理
红外测距传感器具有一对红外信号发射与接收二极管，利用的红外测距传感器LDM301发射出一束红外光，在照射到物体后形成一个反射的过程，反射到传感器后接收信号，然后利用CCD图像处理接收发射与接收的时间差的数据。
经信号处理器处理后计算出物体的距离。
这不仅可以使用于自然表面，也可用于加反射板。
测量距离远，很高的频率响应，适合于恶劣的工业环境中。
红外测距传感器的特点
红外测距传感器的远距离测量，在无反光板和反射率低的情况下能测量较远的距离；有同步输入端，可多个传感器同步测量；测量范围广，响应时间短；外形设计紧凑，易于安装，便于操作。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。

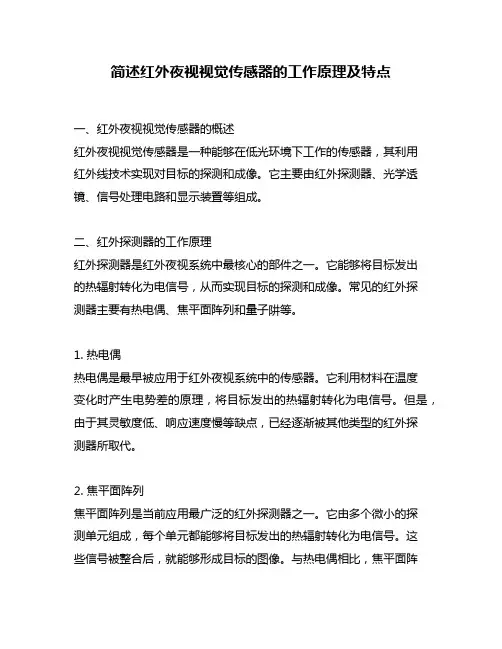

简述红外夜视视觉传感器的工作原理及特点一、红外夜视视觉传感器的概述红外夜视视觉传感器是一种能够在低光环境下工作的传感器，其利用红外线技术实现对目标的探测和成像。
它主要由红外探测器、光学透镜、信号处理电路和显示装置等组成。
二、红外探测器的工作原理红外探测器是红外夜视系统中最核心的部件之一。
它能够将目标发出的热辐射转化为电信号，从而实现目标的探测和成像。
常见的红外探测器主要有热电偶、焦平面阵列和量子阱等。
1. 热电偶热电偶是最早被应用于红外夜视系统中的传感器。
它利用材料在温度变化时产生电势差的原理，将目标发出的热辐射转化为电信号。
但是，由于其灵敏度低、响应速度慢等缺点，已经逐渐被其他类型的红外探测器所取代。
2. 焦平面阵列焦平面阵列是当前应用最广泛的红外探测器之一。
它由多个微小的探测单元组成，每个单元都能够将目标发出的热辐射转化为电信号。
这些信号被整合后，就能够形成目标的图像。
与热电偶相比，焦平面阵列具有灵敏度高、响应速度快等优点。
3. 量子阱量子阱是一种新型的红外探测器，其灵敏度和分辨率都比焦平面阵列更高。
它利用半导体材料中的量子效应实现对红外线辐射的探测和成像。
由于其制造工艺复杂、价格昂贵等原因，目前还没有被广泛应用于红外夜视系统中。
三、光学透镜的工作原理光学透镜是红外夜视系统中另一个重要组成部分。
它主要负责将目标发出的光线聚焦到红外探测器上，并对图像进行调节和矫正。
1. 聚焦光学透镜通过改变其曲率来实现对光线的聚焦。
当光线经过凸透镜时，会向透镜中心汇聚；当光线经过凹透镜时，会从透镜中心散开。
通过调节透镜的曲率，就能够将目标发出的光线聚焦到红外探测器上。
2. 调节和矫正光学透镜还可以通过调节其位置和角度来实现对图像的调节和矫正。
例如，在夜视系统中，由于红外辐射的波长比可见光短很多，因此需要使用特殊的光学透镜来实现对图像的调整和矫正。
四、信号处理电路的工作原理信号处理电路是红外夜视系统中最重要的部分之一。
红外传感器的原理
- 红外传感器是什么？
红外传感器是一种能够检测红外线辐射的装置，它可以将红外线辐射转化为电信号，从而实现对物体的检测和测量。
- 红外辐射的特点
红外辐射是一种电磁波，其波长在可见光和微波之间，具有穿透力强、不受光照影响、能够穿透烟雾、雾气等特点。
- 红外传感器的工作原理
红外传感器的工作原理是基于物体发射的红外辐射与传感器接收到的红外辐射之间的差异。
当物体发射的红外辐射与传感器接收到的红外辐射相同或相似时，传感器不会产生输出信号；而当物体发射的红外辐射与传感器接收到的红外辐射不同或差异较大时，传感器会产生输出信号。
- 红外传感器的应用
红外传感器广泛应用于自动化控制、安防监控、医疗设备、家电等领域。
例如，自动门、智能家居、红外对射测距仪、红外体温计等都是基于红外传感器的原理实现的。
- 红外传感器的分类
红外传感器根据其工作原理和应用场景的不同，可以分为热释电型红外传感器、红外光电型传感器、红外测温传感器等多种类型，每种类型的传感器都有其独特的特点和应用场景。
- 红外传感器的优缺点
红外传感器的优点是能够穿透烟雾、雾气等物质，不受光照影响，能够实现远距离检测和测量；缺点是受环境温度和干扰影响较大，需要进行校准和滤波处理。
- 红外传感器的未来发展
随着技术的不断发展，红外传感器将会更加智能化、精准化和多
样化，应用范围也会更加广泛。
未来，红外传感器将会成为智能制造、智慧城市、智能交通等领域的重要组成部分。
什么是红外线传感器？红外线传感器的分类和优缺点红外线传感器包括光学系统、检测元件和转换电路。
光学系统按结构不同可分为透射式和反射式两类。
检测元件按工作原理可分为热敏检测元件和光电检测元件。
热敏元件应用最多的是热敏电阻。
热敏电阻受到红外线辐射时温度升高，电阻发生变化(这种变化可能是变大也可能是变小，因为热敏电阻可分为正温度系数热敏电阻和负温度系数热敏电阻)，通过转换电路变成电信号输出。
光电检测元件常用的是光敏元件，通常由硫化铅、硒化铅、砷化铟、砷化锑、碲镉汞三元合金、锗及硅掺杂等材料制成。
红外线传感器常用于无接触温度测量，气体成分分析和无损探伤，在医学、军事、空间技术和环境工程等领域得到广泛应用。
例如采用红外线传感器远距离测量人体表面温度的热像图，可以发现温度异常的部位，及时对疾病进行诊断治疗(见热像仪);利用人造卫星上的红外线传感器对地球云层进行监视，可实现大范围的天气预报;采用红外线传感器可检测飞机上正在运行的发动机的过热情况等。
具有红外传感器的望远镜可用于军事行动，林地战探测密林中的敌人，城市战中探测墙后面的敌人，以上均利用了红外线传感器测量人体表面温度从而得知敌人所在地。
红外传感器的类型红外线传感器依动作可分为：1、将红外线一部份变换为热，藉热取出电阻值变化及电动势等输出信号之热型。
2、利用半导体迁徙现象吸收能量差之光电效果及利用因PN 接合之光电动势效果的量子型。
热型的现象俗称为焦热效应，其中最具代表性者有测辐射热器(ThermalBolometer)，热电堆(Thermopile)及热电(Pyroelectric)元件。
热型红外线传感器优点：可常温动作下操作，波长依存性(波长不同感度有很大之变化者)并不存在，造价便宜;缺点：感度低、响应慢(mS之谱)。
量子型红外线传感器优点：感度高、响应快速(μS 之谱);缺点：必须冷却(液体氮气) 、有波长依存性、价格偏高;红外线传感器特别是利用远红外线范围的感度做为人体检出用，红外线的波长比可见光长而比电波短。
简述红外视觉传感器的工作原理及特点红外视觉传感器是一种能够检测红外辐射并将其转化为可见光或电信号的设备。
它的工作原理基于红外辐射波长范围内物体的热能辐射和热传导过程。
红外辐射是一种波长长于可见光的电磁辐射，它是由物体的热能产生的，与物体的温度成正比。
红外视觉传感器通过使用敏感的红外探测器，例如红外焦平面阵列（IRFPA），来接收和测量红外辐射。
当红外辐射进入传感器时，红外探测器会将其转化为电信号，进而经过信号处理后，转化为可见光图像或红外光谱图。
红外视觉传感器的工作原理可以分为两种类型：主动式和被动式。
主动式红外视觉传感器会发射红外光源，然后测量反射回来的红外辐射，用于探测物体的存在和距离。
被动式红外视觉传感器则仅接收来自物体的自然红外辐射，用于检测物体的热能分布和温度变化。
红外视觉传感器具有一些独特的特点，使其在许多应用领域中得到广泛应用。
首先，红外辐射是不可见的，因此红外视觉传感器可以在完全黑暗或低照度环境下工作，不受光照强度的限制。
其次，红外辐射能够穿透某些材料，例如烟雾、雾气或雨水，使红外视觉传感器在恶劣的天气条件下也能正常工作。
此外，红外辐射与物体的温度有关，因此红外视觉传感器可以用于温度测量和热成像。
最后，红外视觉传感器具有高效和快速的响应速度，适用于实时监测和控制。
红外视觉传感器在许多领域中得到广泛应用，包括安防监控、无人机导航、自动
驾驶汽车、医疗诊断、工业生产等。
通过利用红外辐射的特点，红外视觉传感器能够提供更丰富和准确的信息，为各种应用场景提供有效的解决方案。
红外温度传感器工作原理
红外温度传感器工作原理：
1. 对外界辐射：
红外温度传感器是一种特殊的热量传感器，它专门检测物体表面的红外辐射，其信息以电信号的形式转换，然后再传输到计算机或者测控系统中。
2. 红外辐射的特点：
所有的物体都会发射红外，红外辐射是一种无形的能量，不仅受温度影响，而且还受物体本身性质的影响，它是能量最易散失也最难检测到的，因此红外温度传感器要想获取准确的信息需要先了解其发射性质，以及它所检测的目标物体的状态。
3. 传感器结构：
红外温度传感器的结构分为光学和机械部分，他们分别负责检测红外辐射，以及转换成可显示的电信号，原理是，红外辐射被反射到探测器的金属面上，通过金属的层間反射和衍射，在有限的角度范围内，将散射的热量聚集到一个点，随后，传感器内有检测红外发射点的探头扫描热量点，获取或信号，最后转换成可显示的电信号。
4. 测量精度：
红外温度传感器能够检测出物体表面的温度，在温度范围内，其精度也十分高，广泛应用于温度监测，并还可以被用来监测物体及传感器之间的位移，从而对多种环境及场所进行连续的检测。
5. 应用领域：
红外温度传感器主要应用于化工、石油、冶金、电子仪表、电气和测控技术等领域，它不仅可以检测物体表面的温度，而且可以用来进行温度分布图的搭建，方便对温度的检测和调节，为机器安装和保养提供了良好的支持。

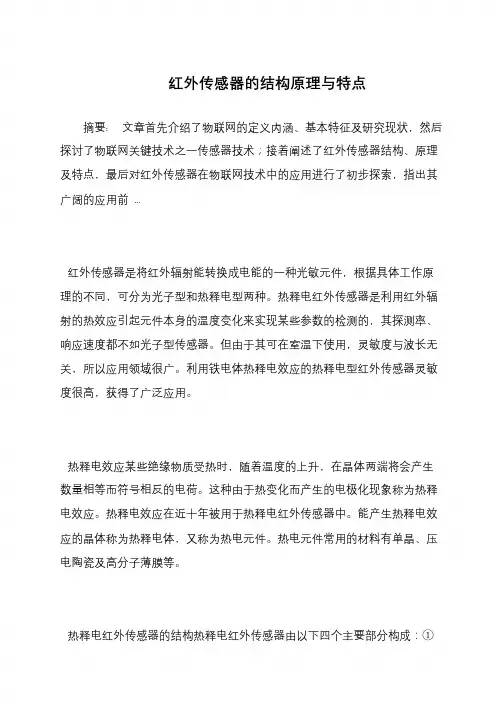

红外传感器的结构原理与特点
摘要: 文章首先介绍了物联网的定义内涵、基本特征及研究现状，然后探讨了物联网关键技术之一传感器技术；接着阐述了红外传感器结构、原理及特点，最后对红外传感器在物联网技术中的应用进行了初步探索，指出其广阔的应用前...
红外传感器是将红外辐射能转换成电能的一种光敏元件，根据具体工作原理的不同，可分为光子型和热释电型两种。
热释电红外传感器是利用红外辐射的热效应引起元件本身的温度变化来实现某些参数的检测的，其探测率、响应速度都不如光子型传感器。
但由于其可在室温下使用，灵敏度与波长无关，所以应用领域很广。
利用铁电体热释电效应的热释电型红外传感器灵敏度很高，获得了广泛应用。
热释电效应某些绝缘物质受热时，随着温度的上升，在晶体两端将会产生数量相等而符号相反的电荷。
这种由于热变化而产生的电极化现象称为热释电效应。
热释电效应在近十年被用于热释电红外传感器中。
能产生热释电效应的晶体称为热释电体，又称为热电元件。
热电元件常用的材料有单晶、压电陶瓷及高分子薄膜等。
热释电红外传感器的结构热释电红外传感器由以下四个主要部分构成：①。

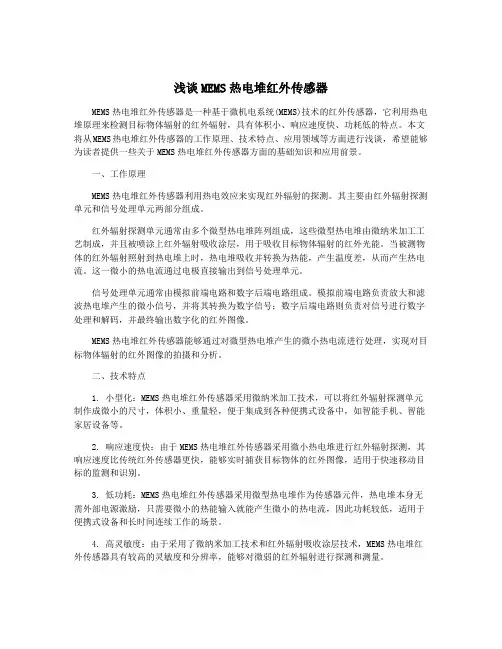

浅谈MEMS热电堆红外传感器MEMS热电堆红外传感器是一种基于微机电系统(MEMS)技术的红外传感器，它利用热电堆原理来检测目标物体辐射的红外辐射，具有体积小、响应速度快、功耗低的特点。
本文将从MEMS热电堆红外传感器的工作原理、技术特点、应用领域等方面进行浅谈，希望能够为读者提供一些关于MEMS热电堆红外传感器方面的基础知识和应用前景。
一、工作原理MEMS热电堆红外传感器利用热电效应来实现红外辐射的探测。
其主要由红外辐射探测单元和信号处理单元两部分组成。
红外辐射探测单元通常由多个微型热电堆阵列组成，这些微型热电堆由微纳米加工工艺制成，并且被喷涂上红外辐射吸收涂层，用于吸收目标物体辐射的红外光能。
当被测物体的红外辐射照射到热电堆上时，热电堆吸收并转换为热能，产生温度差，从而产生热电流。
这一微小的热电流通过电极直接输出到信号处理单元。
信号处理单元通常由模拟前端电路和数字后端电路组成。
模拟前端电路负责放大和滤波热电堆产生的微小信号，并将其转换为数字信号；数字后端电路则负责对信号进行数字处理和解码，并最终输出数字化的红外图像。
MEMS热电堆红外传感器能够通过对微型热电堆产生的微小热电流进行处理，实现对目标物体辐射的红外图像的拍摄和分析。
二、技术特点1. 小型化：MEMS热电堆红外传感器采用微纳米加工技术，可以将红外辐射探测单元制作成微小的尺寸，体积小、重量轻，便于集成到各种便携式设备中，如智能手机、智能家居设备等。
2. 响应速度快：由于MEMS热电堆红外传感器采用微小热电堆进行红外辐射探测，其响应速度比传统红外传感器更快，能够实时捕获目标物体的红外图像，适用于快速移动目标的监测和识别。
3. 低功耗：MEMS热电堆红外传感器采用微型热电堆作为传感器元件，热电堆本身无需外部电源激励，只需要微小的热能输入就能产生微小的热电流，因此功耗较低，适用于便携式设备和长时间连续工作的场景。
4. 高灵敏度：由于采用了微纳米加工技术和红外辐射吸收涂层技术，MEMS热电堆红外传感器具有较高的灵敏度和分辨率，能够对微弱的红外辐射进行探测和测量。
红外线传感器的原理及应用红外线传感器是一种基于红外线辐射特性的电子设备，能够感知和测量物体散射、反射、发射的红外线辐射能量。
它在许多领域有着广泛的应用，包括安防监控、智能家居、机器人技术等。
本文将详细介绍红外线传感器的工作原理以及其应用领域。
一、红外线传感器的工作原理红外线传感器利用物体对红外辐射的散射和反射特性，通过测量红外线辐射能量的变化来实现物体的检测和测量。
其工作原理可分为以下几个方面：1. 红外线辐射：物体在温度高于绝对零度时会自行辐射红外线。
红外线具有较长的波长，无法被人眼所察觉。
2. 热电效应：红外线传感器中通常采用导热电偶或热电材料来感应红外线辐射。
当红外线辐射照射到导热电偶或热电材料上时，产生微小电压信号。
3. 电信号转换：红外线传感器将热电效应产生的微小电压信号通过专用的电路转换为可读取的电信号。
这种电信号可以是模拟信号，也可以是数字信号。
4. 信号处理与输出：经过电信号转换后，红外线传感器可以利用内部电路进行信号处理，如放大、滤波、校准等。
最终将处理后的信号输出给用户或其他设备使用。
以上是常见红外线传感器的工作原理，具体的工作原理可能因传感器类型和设计而有所差异。
不同类型的红外线传感器包括被动式红外传感器（PIR）、主动式红外传感器（IR）、全景红外传感器、热像仪等。
它们有不同的工作原理和应用场景。
二、红外线传感器的应用1. 安防监控：红外线传感器广泛用于安防监控系统中。
通过检测人体的红外辐射来实现入侵检测和告警功能。
在夜间或低照度环境下，红外线传感器能够精确地检测到人体的热能，大大提高了安防系统的准确性和可靠性。
2. 智能家居：红外线传感器在智能家居中也起到了重要的作用。
通过检测房间内或家电设备表面的红外辐射，实现智能灯光控制、自动空调调节、智能遥控等功能，提高了生活的便利性和舒适度。
3. 机器人技术：红外线传感器被广泛应用于机器人技术中，实现对环境的感知和避障功能。
机器人通过红外线传感器探测前方的障碍物，避免碰撞和损坏。
简述红外视觉传感器的工作原理及特点(一)红外视觉传感器的工作原理及特点工作原理•红外视觉传感器利用红外光的特性来捕捉和感知目标物体的热能发射。
•它通过检测红外光的强度和频率变化来获取目标物体的温度和位置信息。
特点1.非接触式检测：红外视觉传感器能够从远距离感知目标物体，无需直接接触。
2.高灵敏度：传感器对微小的红外辐射变化非常敏感，能够快速准确地捕捉目标物体的热能发射。
3.高精度：红外视觉传感器能够提供精确的温度和位置信息，可用于精密测量和定位应用。
4.宽波长范围：传感器可感知不同波长的红外光，适用于多种不同的应用场景。
5.实时性强：红外视觉传感器可以实时获取并处理红外信号，响应速度快。
6.耐高温环境：红外传感器通常能够在高温环境下正常工作，适用于一些特殊应用领域。
总结红外视觉传感器通过检测红外光的强度和频率变化，实现了对目标物体的非接触式检测。
它具有高灵敏度、高精度、宽波长范围、实时性强和耐高温环境等特点，适用于各种不同的应用领域。
进一步说说红外视觉传感器的特点：7.多功能性：红外视觉传感器能够检测目标物体的温度，并通过不同的算法分析红外光的图像，实现目标检测、测距和识别等多种功能。
8.节能环保：红外视觉传感器无需额外的光源，只需利用目标物体自身的热能发射，减少了能源消耗。
9.可靠稳定：红外视觉传感器采用可靠的红外光检测技术，具有较高的信号稳定性和抗干扰性。
10.应用广泛：红外视觉传感器广泛应用于安防监控、智能家居、自动化生产、无人机、机器人等领域。
写在最后红外视觉传感器的工作原理和特点使其在各个领域都能发挥重要作用。
随着技术的不断发展，红外视觉传感器的性能将会进一步提升，为我们的生活和工作带来更多便利和安全。
红外线传感器的工作原理红外线传感器是一种常见的电子设备，广泛应用于安防监控、自动化控制、医疗设备等领域。
它通过接收和解读红外线信号，实现对目标物体的检测和测距等功能。
本文将介绍红外线传感器的工作原理及其在实际应用中的重要性。
一、红外线的概念和特性红外线是一种电磁辐射，位于可见光谱的无线电波和可见光之间。
它具有以下几个特性：1. 红外线的波长范围较宽，一般为0.75微米到1000微米之间。
其中，波长较短的红外线称为近红外线，波长较长的称为远红外线。
2. 红外线具有穿透性，能够通过一些物质如玻璃、塑料等，但对金属等较为不透明。
3. 不同物体对红外线的吸收和反射程度不同，因此可以利用这一特性进行物体的识别和测量。
二、红外线传感器的组成结构红外线传感器通常由红外接收器和信号处理电路两部分组成。
1. 红外接收器：红外接收器是红外线传感器的核心部件，主要用于接收环境中的红外线信号。
它通常由红外敏感元件和光电二极管构成。
红外敏感元件是一种能够感受红外线的组件，常见的有红外光电二极管、红外光敏二极管、红外光电三极管等。
它们利用一些特殊材料的能带结构，在受到红外线照射时会产生电荷变化。
光电二极管则是将红外敏感元件产生的电荷变化转换成电压信号的装置。
它将红外光信号转化为电信号，通过信号线传输给信号处理电路。
2. 信号处理电路：信号处理电路负责接收、放大、滤波和解码红外接收器传来的信号，最终将其转化为数字信号输出。
它由运算放大器、滤波器和解码器等组成。
运算放大器主要负责对接收到的红外线信号进行放大，以增强信号的幅度，并同时进行滤波以去除噪声。
滤波器用于进一步滤除高频噪声和低频杂波，保证输出信号的稳定性和可靠性。
解码器则负责将信号转化为数字信号，并输出给外部设备进行后续处理和判断。
三、红外线传感器的工作原理如下：1. 环境红外线信号的接收：红外接收器在工作时，会不断接收周围环境中的红外线信号。
这些红外线信号可以来自于热能辐射、红外线遥控器等。
红外传感器技术在农作物瑕疵品质检测中的策番数据引言：随着社会的进步和科技的发展，农业领域也面临着日趋严峻的挑战。
农作物的瑕疵品质检测对于保障食品安全和提高农产品质量具有重要的意义。
而红外传感器技术作为一种非接触、高效、快速的检测方法，近年来在农作物品质检测中得到广泛应用。
本文将围绕红外传感器技术在农作物瑕疵品质检测中的应用和相关策番数据展开讨论。
一、红外传感器技术的原理及特点红外传感器技术是一种基于物体红外辐射特性的检测方法。
传感器搭载红外摄像头和红外光谱仪，通过接收和分析农作物散发的红外辐射信号，可以获取农作物的内部和外部特征信息。
红外传感器技术具有以下特点：1. 非接触性：传感器与农作物之间无需接触，避免了传统检测方法中可能带来的交叉污染，并且减少了对农作物的破坏。
2. 高效快速：红外传感器技术采用光学成像和光谱分析的方法，能够快速实时地获取大量的农作物图像和数据。
3. 准确性：传感器可以对农作物进行多角度、多维度的检测，提高了检测的准确性和稳定性。
二、红外传感器技术在农作物瑕疵品质检测中的应用1. 病虫害检测：红外传感器技术可以通过检测农作物叶片散发的红外辐射信号，识别病虫害的存在和严重程度。
不同病虫害导致的农作物生理状态和红外辐射特征存在差异，利用红外传感器可以实时监测病虫害的传播和发展情况，进一步进行防治措施。
2. 成熟度评估：红外传感器技术可以测量农作物的成熟度。
不同成熟度的农作物在红外辐射特征方面存在差异，利用红外传感器技术可以非接触地获取农作物的成熟度信息。
这对于农作物的采收时间和品质评估具有重要意义。
3. 品质评估：红外传感器技术可以对农作物的品质进行评估。
红外辐射特征与农作物的水分含量、糖分含量、硬度等品质参数密切相关。
通过红外传感器对农作物品质参数的检测和分析，可以实现对农作物品质的实时监测和预测，提高农作物品质的控制和管理水平。
三、红外传感器技术在农作物瑕疵品质检测中的策番数据红外传感器技术在农作物瑕疵品质检测中的策番数据包括两个方面：策番方法和策番结果。
红外线的三个特点及应用红外线是一种波长较长的电磁辐射，它具有以下三个特点：1. 透过性强：红外线在大气中的透过性极好。
红外线能够穿透一些可见光无法穿透的物体，比如烟雾、雾霾和夜晚的黑暗等。
这使得红外线在野外勘探、夜视和防范安全等方面有着广泛的应用。
2. 热辐射：红外线是物体热辐射的产物，物体的温度越高，产生的红外线辐射就越强。
由于红外线与物体的热能直接相关，因此可以通过检测红外线来测量物体的温度。
这一特点广泛应用于红外测温、红外医学影像和工业控制等领域。
3. 无害性：红外线对人体无害。
与其他很多电磁波相比，红外线的能量较低，无法对人体组织产生损伤。
这使得红外线在医疗、军事和安全监测等领域得以广泛应用。
基于以上特点，红外线在各个领域有着广泛的应用：1. 无人侦察：红外线可穿透一些障碍物，如烟雾、雨雪等，在天候恶劣的环境下也能提供清晰的图像。
因此，红外线技术可用于无人机和卫星等无人侦察系统，用于监测和侦察敌方军队的活动，提供情报支持。
2. 医学影像：由于红外光能够渗透到人体组织中，且对人体无害，因此可以应用于医学影像。
红外线热成像技术可以用于检测人体组织的温度分布，便于发现早期的癌症、皮肤疾病等病变。
3. 安全监测：红外线在安全监测领域得到广泛应用。
例如，红外线传感器可以用于监测人体的活动，用于警报系统或入侵报警系统。
此外，红外线摄像机可以用于监测建筑物周围的动态，便于发现任何可疑活动。
4. 热成像：红外线热成像技术可用于检测热量分布，广泛应用于工业控制和设备维护等领域。
通过检测设备表面的温度，可以判断设备是否正常运行或存在故障。
5. 消防监测：红外线技术可以应用于消防监测。
红外线烟雾探测器可以通过检测烟雾中的红外辐射来识别火灾，并及时发出警报，提高火灾的发现速度，保障人们的安全。
6. 红外吸收谱学：红外吸收谱学是一种用于分析化学物质的方法。
每种物质对红外光的吸收谱是独特的，可以作为确定化学物质组成的手段，广泛应用于药品质量控制、环境监测和食品安全等领域。
红外二氧化碳传感器技术特点
红外二氧化碳传感器是一种利用红外吸收原理检测二氧化碳浓度的传感器。
它具有以下技术特点：
- 高灵敏度：能够检测低浓度的二氧化碳，检测范围可达ppm级。
- 高精度：能够准确地检测出二氧化碳的浓度，误差较小。
- 高稳定性：传感器的性能不受环境因素的影响，如温度、湿度等。
- 长寿命：传感器的使用寿命较长，一般可达数年。
- 体积小巧：传感器的体积较小，方便携带和安装。
- 易于集成：传感器可以与其他电子设备集成，形成智能化的监测系统。
这些技术特点使得红外二氧化碳传感器在环境监测、医疗保健、工业生产等领域得到了广泛应用。
一、实训背景随着科技的不断发展，传感器技术在各个领域得到了广泛应用。
红外线传感器作为一种常见的传感器，具有非接触、抗干扰能力强、响应速度快等特点，被广泛应用于安防、工业检测、智能家居等领域。
为了更好地了解红外线传感器的工作原理和应用，我们进行了本次实训。
二、实训目的1. 理解红外线传感器的工作原理；2. 掌握红外线传感器的安装与调试方法；3. 学会使用红外线传感器进行实际应用；4. 提高动手能力和团队合作意识。
三、实训内容1. 红外线传感器的基本原理红外线传感器是利用红外线发射和接收的原理来实现信号检测的。
红外线是一种波长在0.75μm至1000μm之间的电磁波，具有较好的穿透能力和较远的传输距离。
红外线传感器主要由红外发射器、红外接收器、信号处理电路等组成。
2. 红外线传感器的类型（1）红外线光电传感器：利用光电效应，将红外线转化为电信号。
（2）红外线热释电传感器：利用物体温度变化产生的热释电效应，将红外线转化为电信号。
（3）红外线光电二极管传感器：利用光电二极管将红外线转化为电信号。
3. 红外线传感器的安装与调试（1）安装：根据实际需求选择合适的红外线传感器，将其固定在所需位置。
安装过程中要注意传感器的角度、距离等参数，以确保传感器正常工作。
（2）调试：通过调整传感器参数，使传感器达到最佳工作状态。
调试内容包括：调整红外线发射器的功率、接收器的灵敏度、信号处理电路的阈值等。
4. 红外线传感器的应用（1）安防领域：红外线传感器可用于红外线报警器、红外线探测器等设备，实现对入侵者的实时监控。
（2）工业检测：红外线传感器可用于工业生产过程中的温度检测、距离测量、物料检测等。
（3）智能家居：红外线传感器可用于红外线遥控器、红外线窗帘、红外线照明等设备，提高家居生活品质。
四、实训过程1. 理论学习：了解红外线传感器的基本原理、类型、安装与调试方法。
2. 实验操作：根据实训要求，选择合适的红外线传感器，进行安装与调试。
利用红外线的物理性质来进行测量的传感器。
红外线又称红外光，它具有反射、折射、散射、干涉、吸收等性质。
任何物质，只要它本身具有一定的温度（高于绝对零度），都能辐射红外线。
红外线传感器测量时不与被测物体直接接触，因而不存在摩擦，并且有灵敏度高，响应快等优点。
红外辐射是由于物体（固体、液体、和气体）内部分子的转动及振动而产生的。
这类振动过程是物体受热而引起的，只是在绝对零度（﹣273.16℃）时，一切物体的分子才会停止运动。
所以在绝对零度时，没有一种物体会发射红外线。
换言之，在一般常温下，所有的物体都是红外辐射的发射源。
例如火焰、轴承、汽车、飞机、动植物甚至人体等都是红外辐射源。
红外线和所有电磁波一样，具有反射、折射、散射、干涉及吸收等性质，但它的特点是热效应非常大，红外线在真空中传播的速度c=3×108m／s，而在介质中传播时，由于介质的吸收和散射作用使它产生衰减。
红外传感器利用红外辐射与物质相互作用所称呈现的物理效应探测红外辐射的传感器，多数情况下是利用这种相互作用所呈现的电学效应。
1. 热释电人体传感器
热释电红外探头的工作原理及特性：
“铁电体”的极化强度（单位面积上的电荷）与温度有关。
当红外辐射照射到已经极化的铁电体薄片表面上时引起薄片温度升高（参阅图2-6），使其极化强度降低，表面电荷减少，这相当于释放一部分电所以叫做热释电型传感负载电阻与铁电体薄片相连，则负载电阻上便产生一个电信号输出。
输出信号的强弱取决于薄片温度变化的快慢，从而反映出入射红外辐射的强弱，热释电型红外传感器的电压响应率正比于入射光辐射率变化的速率。
一般人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。
人体发射的10UM 左右的红外线通过菲尼尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，电后续电路经检验处理后即可产生报警信号（参阅图2-7）
图2-7
1)这种探头是以探测人体辐射为目标的。
所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。
2)为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲尼尔滤光片，使环境的干扰受到明显的控制作用
)被动红外探头，其传感器包含两个互相串联或并联的热释电元。
而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。
3)4一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
5)菲尼尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。
热释电红外传感器件有多种，但大都是有高热系数的钴钛铅系陶瓷，以及钽酸锂，硫酸三甘钛等配合滤光镜片窗口所组成的。
利用这种传感器件，就可以非接触方式对物体辐射出的红外线进行检测，察觉红外线能量的变化，将其转换成相应的电信号，并以该信号作为控制信号，对电器设备或保安防盗进行控制。
一般来说热释电传感器的封装有两种，即TO-5型金属封装和塑料封装。
为了使热释电红外传感器件辐射到的红外线与大气的红外透射率相结合，同时考虑到对人体红外辐射（特别是近红外辐射）干扰进行抑制，在热释电传感元件前加上一个8~14微米的
干涉滤光片，波长小于8微米的红外线被吸收，只留下对人体敏感的热释红外线光谱。
热释电陶瓷元件也称热电探测元它是由高热电系数的钴太酸率陶瓷等材料构成的。
这种强电解质的热电元件能够遥感人体发出的微量红外线，并明显地觉察到其相对温度的变化过程，是探测元的自发极化值发生变化，即产生热——电效应。
有的热释电器件内装有两个陶瓷元件，有的器件内装有一个陶瓷元件。
前者将两个特性一致的探测元件进行串联，已组成差动平衡电路，其目的在于抑制因探测元自身温度变化产生的干扰。
在热释电传感器的壳内，还装有一个场效应管和栅极电阻，栅极电阻与探测元并接，它能将探测元表面的极化值或电荷的变化以电信号的形式加至场效应的栅极。
场效应管的作用与驻极体话筒相似，起阻抗变换作用，他的输入阻抗极高，而输出阻抗极低。
通过场效应管的匹配和放大，在它的源极输出反映外来红外线能量变化的相应幅度的电脉冲。
其脉冲频率一般为0.3~5Hz。
场效应的输出阻抗为10~47kΩ.
热释电红外传感技术在红外探测，夜视装置，防入侵，安全防范，自动门控制，自动灯控制，交通管制，温度监测以及观点玩具等方面有着广泛应用，因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎：
⑴“有电危险”安全警示电路：用于有电场合时，通过发出声音和声光提醒人们注意安全
⑵自动门：主要用于银行、宾馆，当有人来到时，大门自动打开，人离开后又自动关闭。
⑶红外防盗报警器：用于银行、办公楼、家庭等场合的防盗报警器。
⑷高速公路车辆、车流计数器。
⑸自动开、关的照明灯，人体自动开关等。
