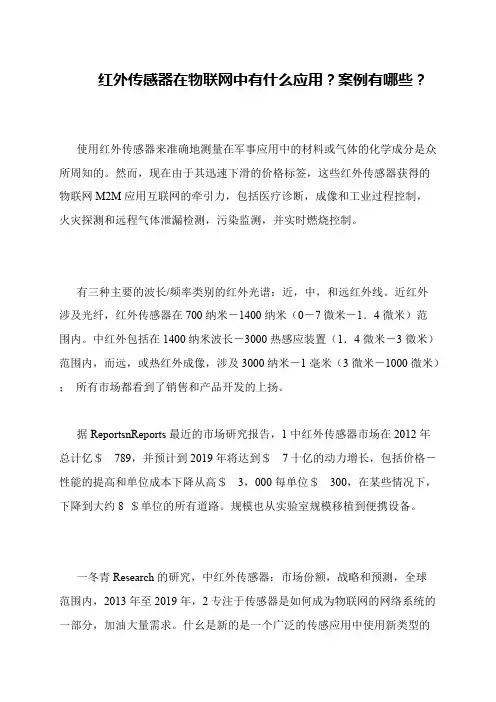

红外传感器在物联网中有什么应用？案例有哪些？

红外传感器在物联网中有什么应用？案例有哪些？
使用红外传感器来准确地测量在军事应用中的材料或气体的化学成分是众所周知的。

然而，现在由于其迅速下滑的价格标签，这些红外传感器获得的
物联网M2M应用互联网的牵引力，包括医疗诊断，成像和工业过程控制，
火灾探测和远程气体泄漏检测，污染监测，并实时燃烧控制。

有三种主要的波长/频率类别的红外光谱：近，中，和远红外线。

近红外
涉及光纤，红外传感器在700纳米－1400纳米（0－7微米－1．4微米）范
围内。

中红外包括在1400纳米波长－3000热感应装置（1．4微米－3微米）范围内，而远，或热红外成像，涉及3000纳米－1毫米（3微米－1000微米）；所有市场都看到了销售和产品开发的上扬。

据ReportsnReports最近的市场研究报告，1中红外传感器市场在2012年
总计亿＄789，并预计到2019年将达到＄7十亿的动力增长，包括价格－性能的提高和单位成本下降从高＄3，000每单位＄300，在某些情况下，下降到大约8 ＄单位的所有道路。

规模也从实验室规模移植到便携设备。

一冬青Research的研究，中红外传感器：市场份额，战略和预测，全球
范围内，2013年至2019年，2专注于传感器是如何成为物联网的网络系统的一部分，加油大量需求。

什幺是新的是一个广泛的传感应用中使用新类型的。

传感器在物联网中的应用

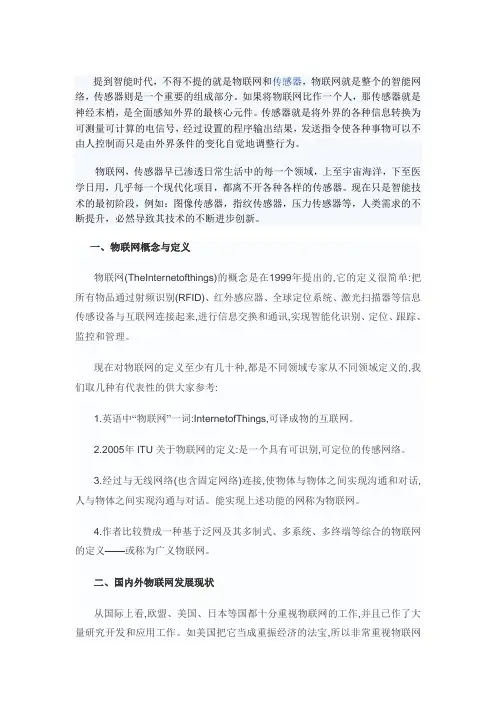

提到智能时代，不得不提的就是物联网和传感器，物联网就是整个的智能网络，传感器则是一个重要的组成部分。

如果将物联网比作一个人，那传感器就是神经末梢，是全面感知外界的最核心元件。

传感器就是将外界的各种信息转换为可测量可计算的电信号，经过设置的程序输出结果，发送指令使各种事物可以不由人控制而只是由外界条件的变化自觉地调整行为。

物联网，传感器早已渗透日常生活中的每一个领域，上至宇宙海洋，下至医学日用，几乎每一个现代化项目，都离不开各种各样的传感器。

现在只是智能技术的最初阶段，例如：图像传感器，指纹传感器，压力传感器等，人类需求的不断提升，必然导致其技术的不断进步创新。

一、物联网概念与定义物联网(TheInternetofthings)的概念是在1999年提出的,它的定义很简单:把所有物品通过射频识别(RFID)、红外感应器、全球定位系统、激光扫描器等信息传感设备与互联网连接起来,进行信息交换和通讯,实现智能化识别、定位、跟踪、监控和管理。

现在对物联网的定义至少有几十种,都是不同领域专家从不同领域定义的,我们取几种有代表性的供大家参考:1.英语中“物联网”一词:InternetofThings,可译成物的互联网。

2.2005年ITU关于物联网的定义:是一个具有可识别,可定位的传感网络。

3.经过与无线网络(也含固定网络)连接,使物体与物体之间实现沟通和对话,人与物体之间实现沟通与对话。

能实现上述功能的网称为物联网。

4.作者比较赞成一种基于泛网及其多制式、多系统、多终端等综合的物联网的定义——或称为广义物联网。

二、国内外物联网发展现状从国际上看,欧盟、美国、日本等国都十分重视物联网的工作,并且已作了大量研究开发和应用工作。

如美国把它当成重振经济的法宝,所以非常重视物联网和互联网的发展,它的核心是利用信息通信技术(ICT)来改变美国未来产业发展模式和结构(金融、制造、消费和服务等),改变政府、企业和人们的交互方式以提高效率、灵活性和响应速度。

红外传感器-(最全的)PPT课件

特点：热探测器主要优点是响应波段宽，响应范围可扩展到整个红外区域，可以在常温下工作，使用方便，应用相当广泛。但与光子探测器相比，热探测器的探测率比光子探测器的峰值探测率低，响应时间长。
7
热探测器主要有四类：热释电型、热敏电阻型、热电阻型和气体型。其中，热释电型探测器在热探测器中探测率最高，频率响应最宽，所以这种探测器倍受重视，发展很快。这里我们主要介绍热释电型探测器。
202153热释电红外报警控制电路202154红外光束报警电路202155传感器原理及应用传感器原理及应用红外报警电路202156红外报警202157传感器原理及应用传感器原理及应用第第1212章章辐射式传感器辐射式传感器121121红外线传感器红外线传感器12131213红外传感器应用红外传感器应用实际寻迹小车传感器安装位置202158传感器原理及应用传感器原理及应用第第1212章章辐射式传感器辐射式传感器121121红外线传感器红外线传感器12131213红外传感器应用红外传感器应用红外遥控发射接收电路202159260420215920216026042021602021612604202161导线端子过热熔断器过热2021622604202162强电线路的过热红外成像和人眼观察对比202163260420216320216426042021642021652604202165202166260420216620216726042021672021682604202168变电站的热像从热像中可以判断过热位置20216926042021692021702604202170输电线接头过热2021712604202171医生2021722604202172热成像仪能透过烟尘云雾小雨及树丛等许多自然或人为的伪装来看清目标
有：热释电、热敏电阻、热电偶等； 2）光子探测器（量子型），利用某些半导体材料

2024版物联网技术与应用全套ppt课件完整版

物联网应用领域
深入探讨智能家居、智慧城市、工业物联网等典型应用场景。
物联网安全与隐私保护
重点讲解物联网面临的安全挑战及隐私保护策略。
学员心得体会分享交流
学习收获
学员分享学习物联网技术与应用课程的心得体会，包括知识掌握、技能提升等方面。
实践经验
结合项目实践，学员分享在实际应用中遇到的问题及解决方案，为其他同学提供参考。
01
02
03
04
温湿度传感器
监测室内温湿度，实现自动调节和舒适居住。
烟雾传感器
检测烟雾浓度，预防火灾事故。
门窗传感器
监测门窗开关状态，提高家庭安全性。
红外传感器
检测人体活动，实现智能照明和节能控制。
远程控制实现方法和案例分析
远程控制方法
通过手机APP、微信小程序等方式实现远程控制，方便用户随时随地管理智能家居设备。
04
物联网在工业生产中创新实践
工业4.0背景下物联网需求
实现设备间互联互通
通过物联网技术，将生产设备、传感器、执行器等连接起来，实现数据的实时采集和传输。
提升生产智能化水平
借助物联网技术，对生产流程进行优化，提高生产效率和产品质量。
强化供应链协同管理
通过物联网技术，实现供应链各环节的信息共享和协同作业，提高供应链的响应速度和灵活性。
组网方案
物联网的组网方案包括无线传感器网络、移动通信网络、卫星通信网络等，这些网络可以互相协作，实现信息的可靠传输。
应用层平台架构及功能实现
应用层平台架构
应用层是物联网的最终实现目标，负责处理和分析数据，提供智能化服务。应用层平台架构包括数据处理、数据存储、数据分析、应用接口等模块。

2024《物联网技术》ppt课件完整版

•物联网技术概述•物联网感知层技术•物联网网络层技术•物联网应用层技术•物联网在智能家居领域应用•物联网在工业自动化领域应用•物联网在智慧城市领域应用•物联网技术挑战与未来发展目录物联网定义与发展历程物联网定义发展历程物联网体系架构与技术特点物联网体系架构技术特点物联网应用领域及前景展望应用领域前景展望传感器技术及应用传感器定义与分类详细介绍传感器的概念、功能以及不同类型传感器的特点和应用场景。

传感器工作原理深入剖析传感器的工作原理，包括信号采集、转换和处理等过程。

传感器在物联网中的应用举例说明传感器在智能家居、智能交通、环境监测等物联网领域中的具体应用。

射频识别（RFID）技术及应用RFID系统组成与工作原理01RFID技术特点与优势02RFID在物联网中的应用案例03定位与跟踪技术及应用定位技术分类与原理跟踪技术及应用定位与跟踪技术在物联网中的综合应用01020304 ZigBee技术Wi-Fi技术LoRa技术NB-IoT技术以太网技术现场总线技术PLC电力线通信技术光纤通信技术物联网网关中间件技术云计算与大数据技术边缘计算技术物联网网关与中间件技术1 2 3云计算基本概念大数据处理技术云计算与物联网的结合云计算与大数据处理技术物联网安全与隐私保护技术隐私保护技术物联网安全挑战针对物联网中的隐私泄露问题，采用加密、匿名化、访问控制等技术手段，保护用户的隐私信息。

安全防护策略物联网应用平台与开发工具物联网应用平台开发工具与编程语言应用案例与解决方案智能家居系统架构与功能系统架构功能特点数据传输与处理物联网技术负责将设备采集的数据传输到云端或本地服务器，并进行处理和分析，为智能控制提供数据支持。

设备连接物联网技术通过无线或有线方式将家居设备连接起来，实现设备间的互联互通。

智能控制基于物联网技术的智能家居系统可以实现自动化、智能化的控制，如自动调节室内温度、湿度、光照等。

物联网在智能家居中的关键作用小米米家智能家居系统亚马逊Echo智能家居系统苹果公司HomeKit智能家居系统智能家居典型案例分析工业自动化现状及发展趋势现状发展趋势未来工业自动化将朝着智能化、网络化、柔性化方向发展，实现更加高效、精准、灵活的生产方式。

红外传感器PPT

返回
转换电路
传感器是一种能把物理量或化学量转变成便于利用的电信号的装置。比如：人体发射的红外线通过菲尼尔滤光片增强后聚集到红外感应源上——热释电元件（检测元件），这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检验处理后即接通电源。
返回
红外线传感器的应用
智能楼道灯——红外线传感器
认识红外线传感器认识红外线传感器的应用
红外线传感器的基本原理
红外线传感器是利用红外线的物理性质来进行测量的传感器。红外线又称红外光，它具有反射、折射、散射、干涉、吸收等性质。任何物质，只要它本身具有一定的温度（高于绝对零度），都能辐射红外线。红外线传感器测量时不与被测物体直接接触，因而不存在摩擦，并且有灵敏度高，响应快等优点。
红外线传感器常用于无接触温度测量，气体成分分析和无损探伤，在医学、军事、空间技术和环境工程等领域得到广泛应用。例如：楼道灯，采用红外线传感器远距离测量人体表面温度的热像图的热像仪；利用人造卫星上的红外线传感器对地球云层进行监视，可实现大范围的天气预报；采用红外线传感器可检测飞机上正在运行的发动机的过热情况等
光学系统
检测元件
转换电路
光学系统
光学系统按结构不同可分为透射式和反射式两类。一般使用菲尼尔透镜，将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。
返回
检测元件
检测元件按工作原理可分为热敏检测元件和光电检测元件光电检测元热敏检测元件采用最多的是热件常用的是光敏敏电阻。当热敏元件，通常由硫电阻受到红外线化铅、硒化铅、辐射时温度升高，砷化铟、砷化锑、电阻发生变化，通过转换电路变碲镉汞三元合金、成电信号输出。锗及硅掺杂等材料制成。

【精品】红外传感器课件模板PPT课件

当红外辐射到已经极化的铁电体薄片表面上时引起薄片温度升高，使其极化程度降低，表面电荷减少，这相当于释放一部分电荷，所以叫做热释电型传感器。热释电型红外传感器的电压响应率正比于入射光辐射率变化的速率。
光子探测器
光子探测器是利用光辐射于物质相互作用的光子效应制成的器件。光子探测器的主要特点是灵敏度高，响应速度快，具有较高的响应频率，但探测波段较窄，一般需在低温下工作。
热探测器的主要特点是响应波段宽，响应范围可扩展到整个红外区域，可以在常温下工作，使用方便，应用相当广泛。热探测器器件主要有四类：热释电型、热敏电阻、
热电阻型和气体型。热释电探测器在热探测器中探测效率高，频率响应最宽，所以这种探测器倍受重视，发展么很快。
热释电原件的应用
热释电效应
热释电效应即电石、水晶、酒石酸钾钠、钛酸钡等晶体受热产生温度变化时，其原子排列将发生变化，晶体自然极化，在其两表面产生电荷的现象。
热释电红外感应系统在防盗报警、自动门、自动水龙头、照明控制等领域的应用最为广泛。
红外线感应器是根据红外线反射的原理研制的，属于一种智能节水、节能设备。包括感应水龙头、自动干手器、医用洗手器、自动给皂器、感应小便斗冲水器、感应便池等。
原理：这种是通过红外反射原理，当人体的手或是身体的某一部分在红外线区域内，红外线发射管发出的红外线由于人体或身体遮挡反射到红外接收管，通过集成线路内的微电脑处理后的信号发送给脉冲电磁阀，电磁阀接受信号后按制定的指令打开阀芯来控制头出水；当人体的手或是身体离开红外线感应范围，电磁阀没有接受信号，电磁阀阀芯测通过内部的弹簧进行复位来控制的关水。
红外线气体分析仪
转炉煤气回收
热力锅炉烟气氧的含量
加热炉烟气氧的含量

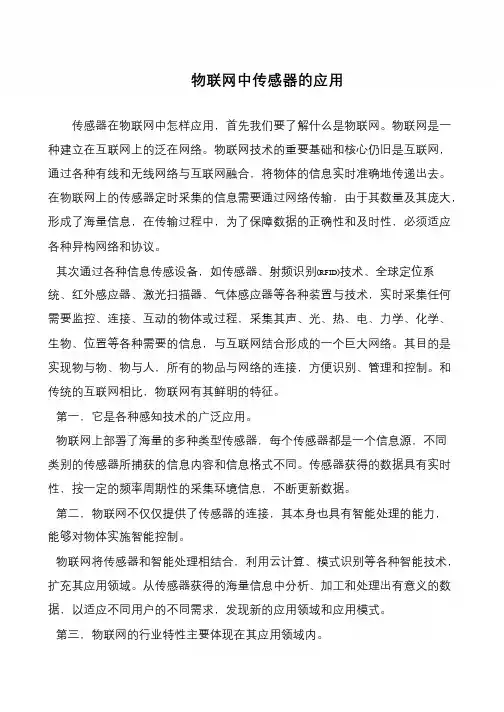

物联网中传感器的应用

物联网中传感器的应用
传感器在物联网中怎样应用，首先我们要了解什么是物联网。

物联网是一种建立在互联网上的泛在网络。

物联网技术的重要基础和核心仍旧是互联网，通过各种有线和无线网络与互联网融合，将物体的信息实时准确地传递出去。

在物联网上的传感器定时采集的信息需要通过网络传输，由于其数量及其庞大，形成了海量信息，在传输过程中，为了保障数据的正确性和及时性，必须适应各种异构网络和协议。

其次通过各种信息传感设备，如传感器、射频识别(RFID)技术、全球定位系统、红外感应器、激光扫描器、气体感应器等各种装置与技术，实时采集任何需要监控、连接、互动的物体或过程，采集其声、光、热、电、力学、化学、生物、位置等各种需要的信息，与互联网结合形成的一个巨大网络。

其目的是实现物与物、物与人，所有的物品与网络的连接，方便识别、管理和控制。

和传统的互联网相比，物联网有其鲜明的特征。

第一，它是各种感知技术的广泛应用。

物联网上部署了海量的多种类型传感器，每个传感器都是一个信息源，不同类别的传感器所捕获的信息内容和信息格式不同。

传感器获得的数据具有实时性，按一定的频率周期性的采集环境信息，不断更新数据。

第二，物联网不仅仅提供了传感器的连接，其本身也具有智能处理的能力，能够对物体实施智能控制。

物联网将传感器和智能处理相结合，利用云计算、模式识别等各种智能技术，扩充其应用领域。

从传感器获得的海量信息中分析、加工和处理出有意义的数据，以适应不同用户的不同需求，发现新的应用领域和应用模式。

第三，物联网的行业特性主要体现在其应用领域内。

《红外传感器介绍》课件

工业测温
总结词
利用红外传感器对工业设备进行非接触测温，提高生产效率和设备安全性。
详细描述
红外传感器能够非接触地测量各种工业设备的表面温度，实时监测设备的运行状态，预防设备过热或故障，保障生产顺利进行。
医疗诊断
总结词
利用红外传感器检测人体温度分布，辅助诊断疾病。
详细描述
红外传感器能够检测人体表面温度分布，通过分析温度变化情况，辅助医生判断病情，如乳腺肿瘤、皮肤疾病等。
在军事领域，红外传感器可用于导弹制导、夜视侦察等；在航空航天领域，可用于飞机和卫星的红外探测和监测；在工业领域，可用于温度测量、气体分析、无损检测等；在医疗领域，可用于红外热像仪、红外光谱仪等医疗设备的研制和应用。
ห้องสมุดไป่ตู้art
02
红外传感器的类型
热释电红外传感器
总结词
热释电红外传感器是一种常用的红外传感器，它利用热释电效应来检测红外辐射。
多光谱探测与成像技术是指红外传感器能够同时探测和成像多个光谱范围，从而提供更丰富的目标信息。
多光谱探测与成像技术能够提高目标识别和分类的准确性，并有助于区分不同类型的目标。
多光谱探测与成像技术需要结合多种光学系统和信号处理算法来实现，是未来红外传感器发展的重要方向之一。
Part
05
红外传感器的实际应用案例
低噪声等效功率的红外传感器能够更好地检测低辐射目标，提高信噪比。
NEP越低，红外传感器的性能越好，能够更好地抑制噪声干扰，提高测量精度和稳定性。
探测波长范围
探测波长范围：红外传感器能够检测的波长范围是有限的，通常在700-1000纳米或者更宽的范
围。
根据不同的应用需求，可以选择适合的探测波长范围的红外传感

红外传感器 ppt课件

ppt课件
27
105-3&105-4eng红外温度传感器
电气连接： PC板安装类型：红外温度传感器特点：尺寸小，安装方便供电电源：－输出：见附件精确度： 90V/W 工作温度范围： -20～100℃ 量程：-20～100℃ 典型应用：无接触温度测量，移
thermalertCI1A|CI2A|CI3A红外测温仪的处理电路和传感头集
成在一起，具备基本测温功能，价格低。传感头特别适合装在
机器上的一个较小空间。
主要应用：OEM、铁路、烟草、食品加工及包装机械等。
ppt课件
主要特性
31
光谱响应：7.0~18μm 响应时间：350ms(95%响应) 重复性：测量值的±1% 或±1 ℃，取最大值
（1）辐射计，用于辐射和光谱测量
（2）搜索和跟踪系统，用于搜索和跟踪红外目标，确
定其空间位置并对它的运动进行跟踪；（3 ）热成像系
统，可产生
整个目标红外辐射的分布图象
（4 ）红外测距和通信系统
（5 ）混合系统，是指以上各类系统中的两个或者多
个的组合。
ppt课件
5
红外探测器的组成
红外探测器一般由光学系统、敏感元件、前
上述特性是把红外光辐射技术应用于卫星遥感遥测，红外跟踪扥军事和科学研究项目的重要理论依据。
ppt课件
4
能将红外辐射量变化转换成电量变化的装置叫做红外传感器，也叫红外探测器。
红外技术发展到现在，已经为大家所熟知，这种技术
已经在现代科技、国防和工农业等领域获得了广泛的应用。
按照功能能够分成五类
ppt课件
12
信号处理系统。将探测的信号进行放大、滤波，并从这些信号中提取出信息。然后将此类信息转化成为所需要的格式，最后输送到控制设备或者显示器中。

红外传感器及其应用ppt课件

将红外辐射对金属板进行均匀照射，利用金属对红外辐射的吸收与缝隙(含有某种气体或真空) 对红外辐射的
吸收所存在的差异，可以探测出金属断裂空隙。当红外
辐射扫描器连续发射一定波长的红外光通过金属板时，在金属板另一侧的红外接收器也同时连续接收到经过金属板衰减的红外光；如果金属板内部无断裂，辐射扫描器在扫描过程中，红外接收器收到的是等量的红外辐射；
如右图就是一种常见的红外传感器——双元热释电红外传感器
3
按照功能分为五大类： 1、辐射计，用于辐射和光谱测量 2、搜索和跟踪系统，用于搜索和跟踪红外目标
确定其空间位置并对它的运动进行跟踪 3、热成像系统，可产生是指以上各类系统中的两个或者
（4）辐射调制器。对来自待测目标的辐射调制成交变的辐射光，提供目标方位信息，并可滤除大面积的干扰信号。又称调制盘和斩波器，它具有多种结构。
（5）显示设备。这是红外设备的终端设备。常用的显示器有示波器、显像管、红外感光材料、指示仪器和记录仪等。
5
（6）红外探测器。这是红外系统的核心。它是利用红外辐射与物质相互作用所呈现出来的物理效应探测红外辐射的传感器，多数情况下是利用这种相互作用所呈现出的电学应。此类探测器可分为光子探测器和热敏感探测器两大类型。
器，比如我们电视遥控器，用红外遥控器控制控制智能冰箱，洗衣机，空调，还有私家汽车车门等等都能看到红外遥控器的用武之地。
各式各样的红外遥控器
液晶电视红外遥控器
11
由于红外线遥控装置具有体积小、功耗低、功能强、成本低等特点，因而，继彩电、录像机之后，在录音机、音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。工业设备环形绕线机中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

在物联网中可以使用红外传感器获取物品信息，使用电子标签记录、实现物品的精确定位。比如用红外传感器检测超市货架是否具有足够的商品待售，当检测到货物不足时，通过后续信号处理、滤波、放大，驱动扬声器提醒超市工作人员及时补货。
.
7
特别是在物联网消费电子电器产品中，热释电红外传感器具有极其广泛的应用前景。目前用得最多的是检测物品有无，实现自动控制。红外传感器已广泛用于防盗报警系统中，市场上有成熟的商品。一个典型的周界入侵检测报警系统本身就是一个物联网在安全方面的应用，比如上海浦东机场入侵检测系统，就是一个小型的物联网，其中使用了大量的红外传感器，作为智能节点，获取周边信息，与其他类型传感器采集得到的信息一起准确及时地提供给中央处理系统进行信息融合，作为自动控制决策的依据。国外已有把热释电传感器安装在售货机上，当有人接近时，机器可以说话，实现自动销售，我们也可以借鉴应用。再比如可以把红外传感器安装在工厂危险性机械系统上，能够进行非接触测量，当超过预定的安全距离时给出警示，防止人太靠近造成危险，保护工人降、实现安全生产，节约生产成本。
.
6
物联网中可以大量使用红外传感器（也叫红外感应器）来实现物体信息的获取，尽管目前尚未研发生产出成熟的产品，但是红外传感器已经有很多成熟的应用领域，可以借鉴。以热释电红外传感器为核心构成的热释电红外开关，在民用领域可作为蜂鸣器、白炽灯、烘干机、自动门、和自动洗手池等装置的自动感应开关，特别适用于工矿企业、高档酒店、大型商场等区域。
李阳吉魏凯宋威
.
1
物联网是把所有物品通过射频识别、红外感应器等信息传感设备与互联网连接起来的技术，以实现智能化识别和管理，是继计算机、互联网和移动通信网之后的又一次信息产业革命。文章首先介绍了物联网的定义内涵、基本特征及研究现状，然后探讨了物联网关键技术之一传感器技术；接着阐述了红外传感器结构、原理及特点，最后对红外传感器在物联网技术中的应用进行了初步探索，
近年来物联网的研究与发展引起了人们的广泛关注，国内外政府和企业都积极采取行动参与物联网的构建，广大学者也对物联网展开深入研究，国内不少高校先后申报了物联网专业，培养物联网方面的人才，这将对未来全球经济发展产生深远影响。与此同时，热释电红外传感器的销量近几年也是每年增长30％以上。国
内外厂家正在不断开发新产品以满足未来的市场需求。可以预见，红外传感器在物联网中具有广阔的应用前景。
.
9
.
5
滤光镜材料在热释电红外传感器的窗口上装有不同材料的滤光镜，阻止不需要的红外线进入传感器。一般热释电红外传感器在0．2～20um光谱范围内的灵敏度比较好，不受可见光影响。由于不同的检测要求（如医学或气体成分分析等）光谱响应范围不同，因此可选择不同材料的滤光镜使其满足不同场合需求。
热释电红外传感器使用时，一般前级需要先用菲涅尔透镜滤光，后级接带通放大器，放大器的中心频率一般取1．2Hz左右，放大器带宽对灵敏度、可靠性的影响比较大。使用时要根据具体要求来合理选择。
红外组合件的构造由于探测器元件单独使用时，存在着探测距离较短、获得的信号后续电路不易处理的不足，所以目前多选用红外组合件来探测。红外组合件由热释电红外传感器、透镜、测量转换电路和密封管壳构成［6］。透镜可以扩大探测范围，提高测量的灵敏度；测量转换电路可以完成滤波、放大等信号处理过程；密封管壳能防止因外界噪声引起的错误动作。这种组合件体积小、成本低、功能多样，所以应用广泛。
.
3
.
4
由于热释电红外传感器中电容的电流发生器输出阻抗高，且输出电压信号又极其微弱，故在管内的敏感转换元件FET上加一层黑色氧化膜以提高其转换效率。其等效电路如图2所示，在负载电阻上并联一个放大器及厚膜电阻，以达到阻抗变换的目的。在管壳的顶部设有滤光镜（TO 一5封装），而树脂封装的则设在侧面。
此外，热释电红外传感器还可用于遥感、制导、夜视、主动雷达、热成像、气体分析、辐射计、测温等军事和工业场合。比如在2008年5．12汶川特大地震救援过程中，就使用了红外传感器实现无光条件下（夜间和阴雨天）灾区照片的拍摄，为救援工作提供了帮助。红外传感器价格经济、测量电路简单、常温下可使用、非接触式测量、精度较高等优点决定了其在物联网中具有广泛的应用前景。
热释电效应某些绝缘物质受热时，随着温度的上升，在晶体两端将会产生数量相等而符号相反的电荷。这种由于热变化而产生的电极化现象称为热释电效应。热释电效应在近十年被用于热释电红外传感器中。能产生热释电效应的晶体称为热释电体，又称为热电元件。热电元件常用的材料有单晶、压电陶瓷及高分子薄膜等。
热释电红外传感器的结构热释电红外传感器由以下四个主要部分构成：①构成电路的铝基板、场效应晶体管（FET）；②具有热释电效应的陶瓷材料；③ 限制入射红外波长的窗口材料；④ 外壳TO—5型管帽和管座。
.
2
红外传感器是将红外辐射能转换成电能的一种光敏元件，根据具体工作原理的不同，可分为光子型和热释电型两种。热释电红外传感器是利用红外辐射的热效应引起元件本身的温度变化来实现某些参数的检测的，其探测率、响应速度都不如光子型传感器。但由于其可在室温下使用，灵敏度与波长无关，所以应用领域很广。利用铁电体热释电效应的热释电型红外传感器灵敏度很高，获得了广泛应用。
