公差与配合及其标注方法培训课件

9）根据被测零件的中心高要求，判断其合格性，
ppt课件
31
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
1、确定方法
1）类比法 2）计算法 3）实验法
ppt课件
8
2、公差等级的选择
原则：满足使用要求的前提下，选择低等级公差级别。
1、一般采用类比法 2、特别重要的配合，采用计算法
Tf= TD+ Td （极值法计算）
Tf= TD2 Td2（概率法计算）
ppt课件
9
Tf= TD+ Td （极值法计算） 基本尺寸≤500mm，一般按Tf ≤2IT8，孔比轴低一个等级
例：D=60mm 一间隙配合 Xmax=80 μm ，Xmin=25 μm， 如何选择公差等级？
解： Tf =Xmax —Xmin=80—25 = 55 μm
ITD+ITd = 55 有否？
IT7+IT8=30+46=79
IT6+IT7=19+30=49
所以选择轴6级，孔p选pt课择件 7级
10
3、配合制的选择
1）首先选择基孔制 ①、因孔比轴难加工
②、加工孔的刀具有一定的规格系列。基孔制 后刀具可形成系列化、标准化
2）何时选择基轴制？ ①、和冷拔圆钢配合 ②、和标准件配合。如轴承与轴颈和箱体孔的配合等。
③、一根轴和多个孔的配合
3）非基准制：
ppt课件
11
ppt课件
12
按基孔制
ppt课件
13
基轴制
ppt课件
可用游标测量测头1、2间的大致距离
3）按图11.2将百分表装入量杆，并使百分表预压0.2—0.5mm， 即指针偏转20—50小格，拧紧百分表的紧定螺母

26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
Байду номын сангаас
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
85
公差与配合知识培训
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
▪

基本偏差系列
2020/4/28
NO.7
基本偏差代号用拉丁字母表示。小写代表轴， 大写代表孔。
图1-10是基本偏差系列图，它表示基本尺寸相 同的28种轴、孔基本偏差相对零线的位置。图 中画的基本偏差是“开口”公差带，这是因为 基本偏差只表示公差带的位置，而不表示公差 带的大小。图中只画出公差带基本偏差的一端， 另一端开口则表示将由公差等级来决定。
2020/4/28
NO.6
标准公差系列
公差等级的设置
IT01 . IT0 . IT1. IT2 .IT3 . …… IT18 高← 公差等级 →低 小 ← 公差数值 → 大
难 ← 加工程度 → 易 IT6: 标准公差6级或6级标准公差
机 制 教 研 室 《公 差 配 合 与 测 量 技 术》
光滑圆柱的公差与配合
光滑圆柱的公差与配合
•课上练习
2020/4/28
20f6 、20f7、20f8三个公差带（ ） A）基本偏差相同，公差等级不同 B）基本偏差不同，公差等级不同 C）基本偏差相同，公差等级相同 D）基本偏差不同，公差等级相同
NO.19
孔、轴公差带的相对位置反映（ ）程度
A）加工难易
B）配合松紧
C）尺寸精确
机 制 教 研 室 《公 差 配 合 与 测 量 技 术》
光滑圆柱的公差与配合

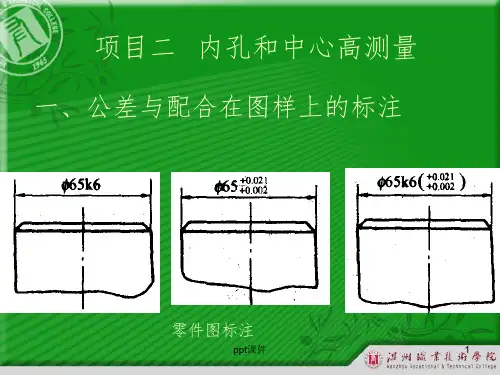

公差与配合在图样上的标注
2020/4/28
NO.31
图1－13 配合的标注方法
机 制 教 研 室 《公 差 配 合 与 测 量 技 术》
光滑圆柱的公差与配合
常用和优先的公差带与配合
2020/4/28
NO.32
图2-18 尺寸≤500mm孔的（方框内的）一般常用和 （圆圈内的）优先公差

1） 标注公差带代号
20H8
优点： 配合精度明确，标注简单，便于与 装配图对照。 缺点：数值不直观。 用途：适用于量规检测的尺寸和大量生产。
20f7
2）标注极限偏差
优点：数值直观，便于用万能量具检测。 用途：试制单件及小批生产用此法较多。
20+0.032 0
-0.020 30 -0.041
上偏差 = 45.004－45 = +0.004 公差恒为 下偏差 = 44.996－45 = -0.004 正 公 差= 0.004－(-0.004) = 0.008
公差带图：
上偏差 50 基本尺寸 ＋ 0 －
公差带 +0.008 -0.008
+0.024 +0.008
下偏差
-0.006 -0.022
零线
基本尺寸
0
+
D E EF F FG
-
孔
零线
G H JS UV X Y Z ZA K M N J P R S T ZB ZC
0
0
⒋ 配合
1） 配合的概念
配合： 基本尺寸相同的相互结合的孔和 轴的公差带之间的关系。 间隙或过盈: δ=孔的实际尺寸－轴的实际尺寸 δ≥0 间隙 δ≤0 过盈
2） 配合的种类
第一章
公差配合与技术测量
尺寸公差与配合 一、互换性
基本概念： 同一批零件，不经挑选和辅助加工，任 取一个就可顺利地装到机器上去，并满足机 器的性能要求。 保证零件具有互换性的措施：
由设计者确定合理的配合要求和尺寸公差大小。
二、公差与配合的概念
⒈ 基本概念
基本尺寸: 设计时确定的尺寸。 实际尺寸: 经测量获得的某一孔、轴的尺寸。 极限尺寸: 一个孔或轴允许的尺寸的两个界 限值。 最大极限尺寸: 孔或轴允许尺寸的最大值。 最小极限尺寸: 孔或轴允许尺寸的最小值。 零件合格的条件： 最大极限尺寸≥实际尺寸≥最小极限尺寸
