【聚焦中考】(浙江地区专版)2014中考科学总复习 第23讲 欧姆定律考点跟踪突破(含13中考真题)(无答案)

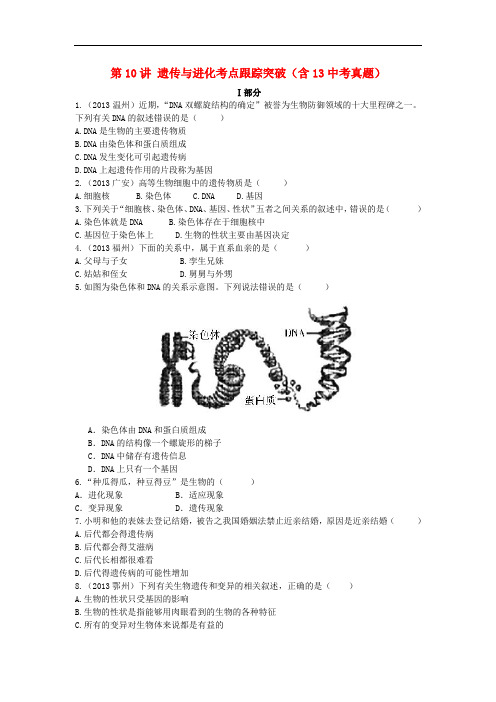

第10讲遗传与进化考点跟踪突破（含13中考真题）Ⅰ部分1.（2013温州）近期，“DNA双螺旋结构的确定”被誉为生物防御领域的十大里程碑之一。

下列有关DNA的叙述错误的是（）A.DNA是生物的主要遗传物质B.DNA由染色体和蛋白质组成C.DNA发生变化可引起遗传病D.DNA上起遗传作用的片段称为基因2.（2013广安）高等生物细胞中的遗传物质是（）A.细胞核B.染色体C.DNAD.基因3.下列关于“细胞核、染色体、DNA、基因、性状”五者之间关系的叙述中，错误的是（）A.染色体就是DNAB.染色体存在于细胞核中C.基因位于染色体上D.生物的性状主要由基因决定4.（2013福州）下面的关系中，属于直系血亲的是（）A.父母与子女B.孪生兄妹C.姑姑和侄女D.舅舅与外甥5.如图为染色体和DNA的关系示意图。

下列说法错误的是（）A．染色体由DNA和蛋白质组成B．DNA的结构像一个螺旋形的梯子C．DNA中储存有遗传信息D．DNA上只有一个基因6.“种瓜得瓜，种豆得豆”是生物的（）A．进化现象 B．适应现象C．变异现象 D．遗传现象7.小明和他的表妹去登记结婚，被告之我国婚姻法禁止近亲结婚，原因是近亲结婚（）A.后代都会得遗传病B.后代都会得艾滋病C.后代长相都很难看D.后代得遗传病的可能性增加8.（2013鄂州）下列有关生物遗传和变异的相关叙述，正确的是（）A.生物的性状只受基因的影响B.生物的性状是指能够用肉眼看到的生物的各种特征C.所有的变异对生物体来说都是有益的D.基因是DNA上有遗传功能的片段9.下列属于遗传病的是（）A．白化病 B．艾滋病 C．骨质疏松症D．天花10.（2013泰安）下图表示脊椎动物进化关系，下列叙述正确的是（）A.甲类和乙类都只生活在水中B.丙类体温恒定，是两栖动物C.丁类是由古代丙类进化来的D.鸟类最高等，因为可以飞行11.（2013枣庄）有人把原产丹麦和德国的三叶草移到瑞典的南部栽培，这里气候比较寒冷。

考点1、应用欧姆定律和串并联电路特点分析问题例1、如图所示的电路，电源电压保持不变，闭合开关S 1、S 2，电压表示数为3V ，电流表示数为0.3A ，断开S 2后，电压表示数为2V ，则下列判断正确的是（ ）A ．R 1阻值为20ΩB ．R 2阻值为10ΩC ．电源电压为3VD ．电源电压为2V例2、（2012•贵港）如图所示的电路图，电源电压不变，当开关S 1、S 2都闭合，电流表的示数为0.25A ，电压表的示数为8V ：断开电路后，将电压表、电流表的位置互换，S 1断开，S 2闭合，电流表的示数为0.2A ，则（ ） A ．R 1=8Ω，R 2=40Ω B ．R 1=32Ω，R 2=40Ω C ．R 1=40Ω，R 2=32Ω D ．R 1=32Ω，R 2=8Ω例3、如图所示，电源电压不变，R 1=3Ω．若只闭合S 1时，电流表的示数为1.5A ，同时闭合S 1、S 2时，电流表的示数为2A ，则R 2的电阻为（ ） A ．9Ω B ．6Ω C ．4Ω D ．3Ω 针对训练1、如图所示，电路中R 1的阻值为6Ω，闭合开关S ，电流表A 1的示数为1.2A ，电流表A 2的示数为0.3A ．则R 2的阻值是（ ） A ．18Ω B ．24Ω C ．6Ω D ．3Ω2、在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R 1和R 2中的电流分别为（ ） A ．1.2A ，0.22A B ．0.98A ，0.22A C ．0.96A ，0.24A D ．0.24A ，1.2A3、如图所示电路，电源电压为3V 且保持不变，R 1的阻值为10Ω，R 2的阻值为20Ω，下列选项正确的是（ ）A ．S 1、S 2都断开，电流表无示数，电压表示数为3VB ．只闭合S1，电流表示数为0.15A ，电压表无示数 C ．只闭合S 2，电流表示数为0.3A ，电压表示数为3V D ．S 1、S 2都闭合，电流表示数为0.1A ，电压表示数为2V4、如图所示，电阻R 的阻值为10Ω，闭合开关S ，当滑动变阻器的滑片P 移到a 端时，电流表的示数为0.6A ．当滑动变阻器的滑片P 移到b端时，电流表的示数为0.2A．下列说法正确的是（）A．电源电压为6VB．滑动变阻器的最大阻值为20ΩC．当滑片P移到中点时，电流表的示数为0.3AD．当滑片P移到b端时，电压表的示数为4V5、某同学设计了如图所示的双向开关电路，电源电压保持不变，灯Ll标有“3V3W”字样，灯L2标有“9V 4.5W”字样．当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法正确的是（不计灯丝电阻随温度的变化）（）A．电源电压为12VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为6ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为2：36、如图甲所示的电路中，电源电压为6V不变，电流表量程为0～0.6A，电压表量程为0～3V．乙图是定值电阻R1的IU图象．闭合开关后，下列说明正确的是（）A．R1的阻值为10ΩB．当电压表的示数为2.5V时，通过R1的电流为0.2AC．当电流表的示数为0.2A，R2连入电路的阻值为20ΩD．在两个电表都不超量程的情况下，电路消耗的总功率最大为1.8W7、（2011•泉州）如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A．则（）A．R1=16ΩB．R1=40ΩC．R2=16ΩD．R2=24Ω8、（2011•青海）如图所示，当开关S断开和闭合时，电流表示数之比是1：4，则电阻R1和R2之比是（）A．1：4 B．4：1 C．1：3 D．2：39、灯泡L1、L2并联后接在电源两端，电源电压为6V．L1的电阻为12Ω，通过L2的电流为0.3A，则L2的阻值为Ω，通过干路的电流为 A．10、如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器滑片P位于中点c时，电压表示数为2V；当滑片P位于b点时，电压表示数为3V，此时定值电阻R的功率为0.3W，则电源电压为 V，定值电阻R的阻值为Ω．11、定值电阻R1的发热功率和电流的关系图象如图所示，定值电阻R2=7Ω，把这两个电阻串连接入电路中时，电阻R1两端的电压U1和电阻R2两端的电压U2之比为，若把这两个电阻并连接入电路中，通过电阻R1的电流I1和通过电阻R2的电流I2之比为．12、有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连入电路的阻值是Ω．13、如图所示，电源电压为9V保持不变，S1始终保持闭合状态．当断开S2时，电压表示数为5.4V，电流表示数为0.6A，则R1= Ω；闭合S2时电路总功率为 W．14、如图所示，电源电压U保持不变，滑动变阻器R2的最大阻值为20Ω，灯泡L的电阻为10Ω．当S闭合，S1断开，且滑片P在b端时，电流表示数为0.2A；当S、S1都闭合，且滑片P在a端时，电流表的示数为0.8A．则电源电压为 V，电阻R1的阻值为Ω．电路中消耗的最大总功率与最小总功率之比为．（不考虑温度对电阻的影响）15、如图所示电路中，L标有“3V 1.5W”字样．当S1、S3闭合，S2断开时，L正常发光；当S 2闭合，S1、S3断开时，电流表示数为0.2A．则R的电阻为Ω，此时灯L两端的电压V．考点2、应用串并联电路的特点和欧姆定律解决实际问题例3、（2012•无锡）如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动，当油面在A处时，滑动变阻器的滑片恰好在最下端；当油面在B处时，滑动变阻器的滑片在最上端．从油量表（由电流表改装而成）指针所指的刻度，可以知道油箱内油面的高度．现已知油的密度ρ=0.8×103kg/m3，电源电压是6V，定值电阻R’的阻值是12Ω．（1）若浮标有2×10-4 m3的体积浸入油中，则油对它的浮力是多大？（g取10N/kg）（2）当油面处在A处时，电流表示数为多少？（3）已知电流增大时，电流表指针向右偏转，则．A．油面下降时，电流表指针向右偏转B．油量表零刻度线一定与电流表原零刻度线相重合C．油量表的刻度值从左往右是逐渐增大的D．油箱内的油越少，流过电流表的电流越大．【针对训练】1、（2012•株洲）某型号油量表工作原理如图甲所示，电源电压为24V，R为定值电阻，为油量表（实际上是量程为0-0.6A的电流表），R1为压敏电阻，其阻值随所受压力F变化的图象如图乙所示，它的上表面面积为0.01m2．油箱是长方体，装满油时深度h为0.4m．（1）由乙图可知：压敏电阻R1随压力F的增大而，当油箱中的汽油用完时，R1的电阻为Ω．（2）油箱装满汽油时压敏电阻上表面受到的压强和压力分别为多大？（g=10N/kg，ρ汽油=0.7×103kg/m3）（3）油箱装满汽油时，油量表示数为最大值（即电流表满偏），求R的阻值．（4）当油箱中的汽油用完时，电路中的电流为多少？21．小芳和小强所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪．如图甲乙所示，两装置中所用的器材与规格完全相同，压力表是电压表改装而成，R1为10Ω的定值电阻，R2为滑动变阻器，其最大值为20Ω，金属指针OP可在金属杆AB上滑动，且与它接触良好，金属指针和金属杆电阻忽略不计．M为弹簧，在弹性限度内它缩短的长度与其所受的压力大小成正比，当托盘所受压力为零时，P恰好位于R2的最上端，当托盘所受的压力为60N时，P恰好位于R2的最下端，此时弹簧的形变仍在弹性限度内．（1）甲装置中，当P位于R2的最下端时，电压表的示数为4V，则电源电压是多少？（2）甲装置中，压力为30N时的刻度位置标在电压表盘多少伏的刻度线上？（3）在甲、乙两种装置中，哪一个压力表的刻度是均匀的？【沙场点兵】 一、选择题1、（2013•沈阳）如图所示，已知电阻R 1=10Ω、R 2=5Ω，当开关闭合后，下列说法正确的是（ ）A ．通过R 1与R 2的电流之比为2：1B ．R 1与R 2的总电阻为15ΩC ．R 1与R 2两端的电压之比为1：1D ．R 1与R 2消耗的电功率之比为1：12、（2013•泉州）如图所示的电路中，电源电压不变，闭合开关S 1、S 2，电压表示数为U 1；接着只断开开关S 2，此时电压表示数为U 2，若已知U 1：U 2=5：3，则电阻R 1 和R 2的阻值之比是（ ） A ．1：2 B ．2：3 C ．3：2 D ．5：33、（2013•重庆）在如图所示的电路中，电源电压U 保持不变，定值电阻R=20Ω．闭合开关s ，当滑动变阻器R′的滑片P在中点c 时，电流表示数为0.4A ，当移动滑片P 至最右端时，电流表示数为0.3A ．则电源电压U 与滑动变阻器R′的最大阻值为（ ） A ．6V 10Ω B ．6V 20ΩC ．12V 20ΩD ．12V 40Ω4、（2013•雅安）小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V ，电压表量程“0～3V”，滑动变阻器规格“50Ω 1A”，灯泡L 标有“2.5V 1.25W”字样（ 忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（ ） A ．灯泡两端的最大电压是1.5VB ．该电路中电流的最大功率是1.25WC ．电路中电流变化的范围是0.3A ～0.5AD ．滑动变阻器阻值变化的范围是2.5Ω～10Ω5、（2013•南平）如图所示电路中，已知定值电阻R 1=10ΩR 2=30Ω，电源电压保持不变，闭合开关S 后，开关S 1由断开到闭合，A 的示数变化了0.1A ，下列说法中正确的是（ ） A ．通过电阻R 2的电流为0.3A B ．电源的电压为9VC ．A 1示数保持0.3A 不变D ．电阻R 1消耗的功率为0.1W6、（2013•兰州）如图所示，滑动变阻器和灯泡L 分别标有“20Ω 1.0A”和“2.5V 0.3A”的字样．只闭合开关S 1，调节变阻器滑片到中点位置时，电流表A 1、A 2示数均为0.3A ；若保持变阻器滑片位置不动，再闭合开关S 2，电流表A 1示数变为0.4A ．不考虑温度对灯丝电阻的影响，则（ ）A．电流表A2示数仍为0.3A，灯泡L正常发光B．要使小灯泡正常发光，变阻器滑片应向右调节C．闭合开关S2前后，变阻器的电功率变化了0.1WD．电流表A2示数减小为0.18A7、（2013•本溪）如图所示，电源电压保持不变，L是标有“2V 1W”字样的灯泡，电流表A、A1的量程均为0～0.6A，将滑动变阻器滑片P滑至最右端，断开S1，闭合S2，电压表示数为6V，电流表A的示数为0.3A；闭合S1、S2，电流表A1的示数为0.1A．（假设灯丝电阻不变）则下列说法中正确的是（）A．滑动变阻器的最大阻值为20ΩB．R的阻值为60ΩC．S1断开，S2由闭合到断开时，电压表的示数会变大D．断开S1、S2，为保证电路安全，滑动变阻器接入电路中的最小阻值为8Ω二、填空题8．（2013•岳阳）如图所示是A、B两定值电阻的U-I图象，由图象中信息可知；通过A导体的电流为0.2A时，A导体两端电压为V；若将A、B两电阻并联接在4V电源的两端，则电路中干路里的电流为A．9．（2013•雅安）两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，总电阻是Ω；电路中允许通过的最大电流为A；电路两端允许加的最大电压为V．10．（2013•泉州）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U 的变化关系如图2所示，则电源电压为V，R2的最大阻值为Ω．12．（2013•锦州）如图所示电路，电源电压为6V，R1=10Ω，R2=20Ω，R3=5Ω，闭合开关S1，当闭合开关S2、S3，通过R2的电流是A，当断开S2、闭合S3，R1两端的电压是V，当断开S2、S3，电路消耗的功率是W．13．（2013•揭阳）如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b 端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是V，定值电阻R的阻值是Ω．14．（2013•鄂州）如图a所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：（选填“甲”或“乙”）是电压表示数变化的图象，电源电压为V，电阻R1的阻值为Ω．15．有一种亮度可以调节的小台灯，其电路如图1．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图2．当灯泡正常发光时，灯丝的电阻为Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是V，滑动变阻器R连入电路的阻值是Ω．三．解答题16．（2013•重庆）生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器多档位的问题．已知R1=10Ω，R2=30Ω，请计算：（1）S 1、S 2断开，S 3闭合时，电路中的电流是多少？ （2）S 1断开，S 2、S 3闭合时，通电5min 电路消耗的电能是多少？（3）该电路的最大功率和最小功率之比是多少？17．（2013•遂宁）如图所示电路中，电源电压保持不变，灯L 标有“4V 1.6W”字样．闭合开关S ，当滑片P 置于滑动变阻器的C 点时，R a b =4R a c ，灯L 正常发光，20秒内电流对滑动变阻器做功为16焦．（灯L 的电阻保持不变）求： （1）灯L 的阻值为多少Ω？（2）滑动变阻器R 的最大阻值为多少Ω？ （3）电源电压是多少V ？（4）滑片P 在b 端时电压表的示数为U 1；将滑片置于变阻器的某一位置D 时，电压表示数为U 2，且U 1：U 2=8：5，则P 置于D 时灯L 实际消耗的电功率是多少W ？18．（2013•青岛）图所示的电路中，电源电压和个灯泡的阻值均保持不变．电流表的量程为0-3A ，灯泡L 1的电阻R 1=10Ω．请画出该题的各个等效电路图． （1）只闭合开关S 1，S 4时，电流表的示数为1A ．当将滑动变阻器拨至中点时，再将S 2闭合时，电流表的示数为1.5A ，则在不损坏电流表的情况下，滑动变阻器可以消耗的最大功率与最小功率之比为多少？（2）只闭合S3时，电路消耗的最大功率为P 1；只闭合S 4，S 5时，电路消耗的最小功率为P 2；只闭合S 2，S 3，S 5时，电路消耗的最小功率为P 3．已知P 1：P 2：P 3=42：35：30，则R 2，R 3的阻值各为多少？。

中考特训5 欧姆定律5.1 欧姆定律动态变化、故障分析、安全电路求阻值重难考点清单重难点集训目录一、欧姆定律动态变化①电阻改变时电流表、电压表及小灯泡变化②实际电路图和原理图转换，判断电路变化③复杂电路图简化，判断电路变化二、欧姆定律实际应用①改装电表，实际应用电路中动态变化（传感器、压力表等）三、欧姆定律故障分析①根据电路故障判断电路现象②根据电路现象判断电路故障四、欧姆定律实验探究①伏安法测电阻（小灯泡阻值），测量待测电阻等②电流与电阻的关系（电压一定）③欧姆定律在实际生活的应用五、欧姆定律解答计算如图电路中，电源电压保持不变。

闭合开关S，当滑片移到滑动变阻器的b端时，电压表的示数为8伏，10秒内定值电阻R1做功为20焦；当滑片P移到滑动变阻器的中点时，电压表的示数为6伏。

下列结果正确的是（ D ）A.电源电压为14伏B.滑动变阻器R的最大阻值为8欧C.滑片在b端时，电流表示数为0.75安D.电路先后两次消耗的总电功率之比为2：3．小红测电阻Rx的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0～200Ω的滑动变阻器，R是未知固定电阻。

她把开关S掷于a时，电压表读数为2.5V，电流表读数为0.5A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A。

最后小红得到Rx的阻值为（ B ）A．5Ω B．3Ω C．2Ω D．1.75Ω重难点习题集训如图甲所示电路中，电源电压保持不变。

闭合开关S，当滑动变阻器滑片P从右端滑到左端的过程中，R1、R2的I一U图像如图乙所示。

则下列判断正确的是（ B ）A.图像B是电阻R2的I-U图像B.该过程中，R2的电功率先增大后减小C.R1的阻值是70ΩD.利用图像A可以研究电流与导体电阻之间的关系【解析】A.电阻R1与电阻R2串联，电压表V1测R1，电压表V2测R2；根据串联电路中，电压与电阻成正比的规律可知，当滑片P从右端滑到左端的过程中，R2的阻值变小，V2的示数变小，因此乙图中的A是 R2的I-U图像，故A错误；B.据乙图可知，当电压为4V时，R2的功率为：P=UI=4V×0.7A=2.8W；当电压为8V时，R2的功率为：P'=U'I'=8V×0.5A=4W；当电压为12V时，R2的功率为：P''=U''I''=12V×0.3A=3.6W；因此该过程中，R2的电功率先增大后减小，故B正确；C.据乙图可知，当R1的电压为4V时，电流为0.2A，那么它的阻值是20，故C错误；D.研究电流和电阻的关系时必须保证电压相同，而图像A中的电压不断增大，故D错误。
