中考总复习：欧姆定律(提高)巩固练习

中考物理初中物理欧姆定律解题技巧(超强)及练习题(含答案)一、欧姆定律选择题1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A. 电流表A的示数变大B. 电压表V的示数变大C. 电压表V与电流表A的示数的比值变大D. 电压表V与电流表A的示数的乘积变小【答案】D【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他.B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、故答案为：D.【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．3．如图所示电路中，当滑片P向右滑动时（）A. 电压表示数增大，灯泡变暗B. 电压表示数增大，灯泡变亮C. 电压表示数减小，灯泡变暗D. 电流表示数增大，灯泡变亮【答案】 A【解析】【解答】由图可知，滑动变阻器与灯泡是串联，电压表测量的是滑动变阻器两端电压，电流表测量的是整个电路中的电流，当滑片向右滑动时，滑动变阻器的电阻变大，则电路的总电阻变大，又知：电源电压保持不变，∴根据欧姆定律I= 可知，电路中的电流变小，即电流表的示数变小；又∵灯泡的阻值不变，∴根据U灯=IR灯可知灯泡两端电压变小；又∵灯泡的电阻不变，电流变小，由公式P灯=I2R灯可知：灯泡的实际功率变小，∴灯泡变暗；又∵U滑=U﹣U灯，∴可判断U滑变大．故答案为：A。

一、初中物理欧姆定律的实际应用问题1．如图中R0为定值电阻，R1为酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，如果测试时要求酒精浓度增大时，仪表示数增大，则下列符合要求的电路是（）A．B．C．D．【答案】B【解析】【分析】【详解】因为酒精气体传感器和定值电阻需要串联在电路中，酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，所以测试时酒精浓度增大时，酒精气体传感器的电阻减小，电路中的电流变大，根据欧姆定律可知：定值电阻两端的电压变大，根据串联电路的电压特点，酒精气体传感器两端的电压减小，所以电压表应测定值电阻0R 两端的电压。

故ACD 不符合题意，B 符合题意。

故选B 。

2．如图，电源电压恒定，电阻R 1＝10Ω，R 2＝15Ω，R 阻值一定但未知。

当单刀双掷开关S 掷向a （同时与b 断开）时，电压表示数为2.0V 。

若掷向b （同时与a 断开），电压表示数可能为（ ）A ．3.0VB ．2.5VC ．2.2VD ．1.5V【答案】BC【解析】【分析】【详解】 由图S 接b 时，R 2与R 串联，由欧姆定律知，此时电压表测R 2两端电压为215Ω15ΩU I R R U ''==⨯+--------------① S 接a 时，R 1与R 串联，此时电压表测R 1两端电压，示数为2V ，则有 12V 10Ω10ΩIR R U ==⨯+------------② ①÷②可得()()310Ω2V 215ΩR U R '+=+ 所以103V 15R U R '+=⨯+ 因为 10115R R +<+ 所以3V U '<R 1、R 2分别与R 串联，R 2＞R 1，根据串联电路的分压原是可知，R 与R 2串联时比R 1与R 串联时分压多，即S 接b 时电压表示数大于2V ；综上可知2V 3V U '<<故选BC 。

专题17 《欧姆定律》强化训练一、单选题1．（2021山东德州中考）图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R 为热敏电阻，其阻值随温度的升高而减小，R 0为定值电阻。

下列说法正确的是（ ） A ．被测者体温越高，电路中的电流越小B ．被测者体温越高，定值电阻R 0两端电压越大C ．被测者体温越低，整个电路消耗的功率越大D ．将R 0换为阻值更大的电阻，测相同温度时，显示仪示数变小【答案】B【解析】由图可知定值电阻R 0与热敏电阻R 串联，显示仪并联在定值电阻R 0两端。

因为R 的阻值随温度的升高而减小，被测者体温越高，则R 的阻值越小，则电路总电阻越小，根据U I R=可知电路中的电流越大，由=U IR 可知定值电阻R 0两端电压越大，故A 错误，B 正确；因为R 的阻值随温度的升高而减小，故被测者体温越低，则R 的阻值越大，则电路总电阻越大，根据U I R=可知电路中的电流越小，根据P =UI 可知整个电路消耗的功率越小，故C 错误；将R 0换为阻值更大的电阻，则电路总电阻变大，根据U I R =可知电路中的电流变小；而测相同温度时，即热敏电阻R 的电阻不变，根据=U IR 可知热敏电阻R 两端的电压变小，根据串联分压可知定值电阻R 0两端电压越大，即显示仪示数变大，故D 错误。

故选B 。

2．（2021四川广元中考）小敏学习物理之后，养成了节约用电的好习惯，她总是随手关闭不必要使用的家用电器。

每多关闭一个家用电器，电路里变大的物理量是（ ）A ．总电流B ．总电压C ．总功率D ．总电阻【答案】D 【解析】根据U I R =可知，电压不变，电阻增大，总电流减小，故A 不符合题意；因为家庭电路的电压不变为220V ，故B 不符合题意；电路中各个用电器并联，因此每多关闭一个家用电器，根据12n1111...R R R R =+++ 可知，电路里的总电阻增大，故D 符合题意；C ．根据P UI =可知，电压不变，总电流减小，总功率减小，故C 不符合题意。

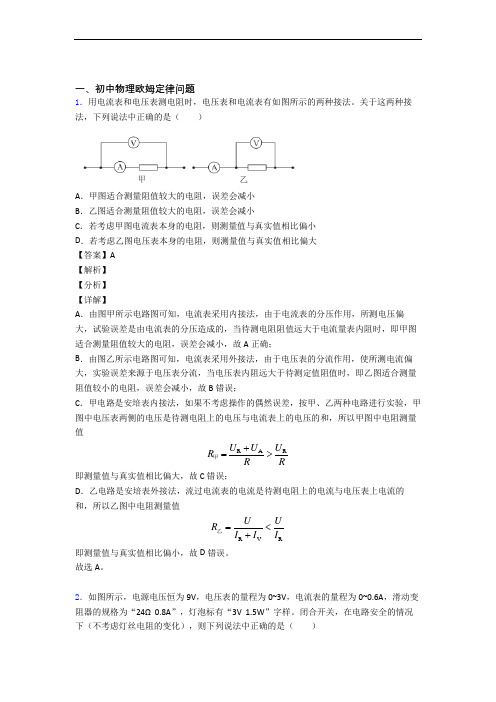

一、初中物理欧姆定律问题1．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。

故选A。

2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。

【巩固练习】一、选择题：1.下列四组电阻中，其中两个电阻并联后的等效电阻最小的一对是()A.两个2Ω电阻B.一个10Ω和一个5Ω电阻C.一个100Ω和一个1Ω电阻D．一个1000Ω和一个0.5Ω电阻2. 电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是( )A．R1两端的电压大于R2两端的电压 B．R1中的电流等于R2中的电流C．R1中的电流大于R2中的电流D．R1中的电流小于R2中的电流3.三个相同的电阻，由原来的串联改为并联，接到同一电源上，设电源电压保持不变，则通过每个电阻的电流变为原来的（）A．1 / 9 B．1 / 3 C．3倍 D．9倍4.如图所示，电源电压和灯泡电阻保持不变，滑片P从滑动变阻器的中点向b端移动时，下列说法正确的是（）A．电流表A1的示数增大B．电流表A2的示数减小C．电压表V的示数增大D．电流表A1和A2的示数之差减小5.如图示电路中，电压U不变，滑动变阻器的总电阻R1是R2的3倍，当滑片P由B移到A时，电流表示数的变化及R2两端电压变化范围是（）A．电流表示数不变，R2两端电压从U到U/3B．电流表示数变大，R2两端电压从U到3U/4C．电流表示数不变，R2两端电压不变D．电流表示数变小，R2两端电压从U到U/46.（2015•常州中考）如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω。

甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3。

甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A二、填空题：7.3个30Ω的电阻串联，总电阻是______________Ω；若将它们并联起来，总电阻是______________Ω。

8．小明同学连接的电路如图所示，当他闭合开关后发现电流表A1的示数为0.5A，电压表的示数是3V，电流表A2的示数为0.1A，则灯泡L2两端的电压是___，电阻是___，通过开关处的电流是________。

第十一讲电阻欧姆定律1电阻/变阻器基础1．（2023秋•玄武区校级月考）用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小，下列说法正确的是（）A．电阻是导体本身的一种性质，与电压和电流无关B．当导体对折后，它的电阻变为原来的0.5倍C．当通过导体的电流为零时，导体的电阻为零D．导体在任何情况下电阻都不可能变为零2．（2024秋•建邺区校级月考）如图将甲、乙两个滑动变阻器串联在电路中，它们的滑片P 甲、P 乙左右移动时，下列说法中正确的是（）A．P 甲移到a 端，P 乙移到c 端，电路将短路B．P 甲移到b 端，P 乙移到d 端，电路将短路C．P 甲移到b 端，P 乙移到d 端，电流表的示数最小D．P 甲移到b 端，P 乙移到c 端，电流表的示数最小第2题图第3题图第4题图3．（2024秋•建邺区校级月考）如图是小明用身边的器材自制的简易调光灯。

闭合开关，回形针向左移动的过程中灯泡亮度应该（变亮/变暗/不变）；但小明发现灯泡亮度变化不明显，他应该调换更（粗/细）的铅笔芯来做实验。

更换后他移动回形针，直至刚好看不见灯泡发光，然后划根火柴，加热铅笔芯，发现灯泡逐渐亮起来。

这一现象说明，温度越高，铅笔芯的电阻越。

4．（2024秋•建邺区校级月考）如图，甲为可调亮度台灯，乙为电位器的结构图，A、B、C 为电位器的三个接线柱，转动滑片可调节灯泡亮度。

电位器与灯泡是联的，当将接线柱接入电路时，顺时针旋转滑片，灯泡变亮，该电位器是通过改变接入电路中电阻丝的来改变灯泡亮度的。

5．在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（）A．只可用甲图电路B．用甲图或丁图电路都可以C．只可用乙图电路D．用乙图或丙图电路都可以第5题图第6题图6．小南设计了一种输液提示器，在护士站也能够观察到病人输液药袋中药量的变化，药袋用弹簧悬挂，“”是用电表改造而成的药量表，如图所示。

2024河北物理中考备考重难专题：欧姆定律实验对比复习典例精讲例(2022河北真题改编)在“探究通过导体的电流与电压和电阻的关系”实验中，小组同学利用可调电压电源(可调为1.5V、3.0V、4.5V、6.0V之一)、5个定值电阻(阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω)、滑动变阻器(10Ω1A)、电压表和电流表做了如下实验：[实验操作](1)小明根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔画线代替导线将电路连接正确.(连线不要交叉)(2)连接实物时，开关应处于______状态，滑动变阻器滑片应置于最________端.(3)当开关闭合前，电流表的示数如图丙所示，是因为__________________________________.丙变式1小丽在做实验时，开关闭合后，电流表的示数如图所示，则连接电路时可能的错误是：________________________.变式2小红在做实验时，开关闭合后，电压表的示数如图所示，则解决这一问题的操作是：______________________________.[故障分析](4)检查完毕后，闭合开关S，发现电压表示数接近3V，电流表指针几乎不偏转，移动滑片P的过程中，两表示数均无变化.已知导线、仪表均完好，且接触良好，则故障原因是____________.变式1若连接好电路后，闭合开关，发现电流表、电压表均无示数，则可能的故障是____.A.电阻R短路B.电阻R断路C.滑动变阻器断路变式2若连接好电路后，闭合开关，发现电流表、电压表均有示数，移动滑动变阻器滑片，电表示数无变化，则可能的故障是____.A.电阻R短路B.滑动变阻器短路C.滑动变阻器断路变式3若连接好电路后，闭合开关，发现电流表有示数、电压表无示数，则可能的故障是____.A.电阻R短路B.电阻R断路C.滑动变阻器断路[实验表格设计](5)排除电路故障后，继续进行实验，为了记录实验数据，小明设计了如下表格，通过表格可以看出，他的实验目的是探究通过导体的电流与______的关系.实验次数12345R/Ω510152030I/A[数据收集与分析](6)小明将电源电压调为3V时，按(5)设计的方案进行实验.①图丁是第2次实验时电流表的示数，示数为________A.②当其中某个定值电阻接入电路时，无法满足实验条件，这个定值电阻的阻值为________Ω.补充设问要使上述的定值电阻满足实验条件，则滑动变阻器的最大阻值至少为________Ω.[分析数据总结结论](7)小明根据实验数据描绘出I－1R图像，如图戊所示，可以得出结论：________________________________________________________.丁戊变式1实验结束后，小明与小丽交流时，发现他们在相同坐标系中画出的I－1R图像不同，你认为图像a与b不同的原因是_____________________________________.变式2下列图像中，能大致反映本实验中电流I与电阻R之间关系的是________.(8)实验结束后，小明继续用该电路探究电流与电压的关系，此实验中移动滑动变阻器滑片位置的作用是_______________________________.【拓展】利用现有器材又做了下面的实验：①按图甲连接电路，将电源电压调到某个值，在电路安全条件下闭合开关，移动滑片直到电压表示数为2.5 V；②保持滑片不动，换接入另一个定值电阻，调节电源电压，在电路安全条件下闭合开关，发现电压表示数恰好为2.5V；通过以上实验现象可以推断：此时滑动变阻器接入电路的阻值为________Ω.实战演练1.小华利用如图甲所示电路探究电流与电压的关系，其中定值电阻R的阻值为10Ω，滑动变阻器的规格为“20Ω 1.5A”．甲乙丙丁(1)用笔画线代替导线，将电路补充完整，要求：滑片P向右移动时滑动变阻器接入电路的阻值变大；(2)连接电路时，开关应处于______状态，滑片P应置于最_____（选填“左”或“右”）端；(3)连接好电路后闭合开关发现电流表和电压表均无示数，若故障只有一处且导线､电源､电表和各接线柱的连接都没有故障，小华准备用一根完好的导线来排查电路故障，他将导线并联到滑动变阻器两端，若此时电表都有正常的示数了，则说明故障是______________．(4)排除故障后重新实验，保持电阻R接入电路的电阻不变，调节滑动变阻器滑片，测得4组数据如下表所示，请你根据图乙所示将第5组数据补充完整.实验序号12345电流I/A0.10.20.30.4电压U/V0.5 1.0 1.5 2.0 2.5请你根据表中数据，在图丙上画出电流与电压的关系图像，根据图像，你能得出什么结论：_______________________________________________.(5)为了让结果更具普遍性，接下来应该进行的操作是：____________________________.【拓展】接着小华又利用该电路探究电流与电阻的关系，他只更换定值电阻，其余连接均不变。

2024年中考物理专题复习—电学压轴欧姆定律极值范围题一、○V 并联在滑变两端诀窍：①max min min I R U ⇒⇒；②max max min U R I ⇒⇒——流阻压，大小小；反过来，大大小逻辑：根据U I R=知：若U 不变，则R ↑→I ↓；R ↓→I ↑例1.如图所示的电路中，电源电压U=4.5V 且保持不变。

电阻R 1=3Ω，变阻器R 2的最大值为10Ω，电流表量程为0~0.6A ，电压表量程为0~3V 。

为保证电路安全，变阻器连入电路的阻值范围是（）A.0~10ΩB.4.5~6ΩC.3~10ΩD.4.5~10Ω解析：max 2mi n n mi 4.5V 7.50.6A 7.53 4.0.6A5I R R ⇒===⇒=Ω-Ω=ΩΩ答案：B 。

变式1.如图所示，电源电压为4.5V ，电压表量程为0~3V ，电流表量程为0~0.6A ，滑动变阻器规格为“20Ω1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变）。

在保证小灯泡L 电流不超过额定电流，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是10~20Ω③电压表示数变化范围2~3V④电流表示数变化范围0.3~0.5A A.只有②④正确 B.只有②③正确 C.只有③④正确 D.只有①③正确解析：①1.25W ===0.5A2.5V L L L P I U 额额额， 2.5V ==50.5AL L L U R I =Ω额额②max m m i in n 4.5V 90.5A 0.5A 954I R R ⇒==⇒=Ω-ΩΩΩ==滑③U Rmin =4.5V －0.5A ×5Ω=2V ，U Rmax =3V④min 3V 0.3A 10I ==Ω，I max =0.5A 答案：C 。

变式2.如图所示，电源电压为5V ，电压表量程为0~3V ，电流表量程为0~0.6A ，滑动变阻器规格为“20Ω1A ”，定值电阻R 1标有“6Ω0.5A ”。

一、欧姆定律的计算问题难题易错题1．某同学想用一只“1.5V 、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V 的蓄电池作电源。

为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm 0.2A ”的电阻线。

该同学应如何利用这捆电阻线才能保证小灯泡正常发光（ ）A ．应并联一段15cm 长的电阻线B ．应串联一段20cm 长的电阻线C ．二段30cm 长的电阻线并联后与灯串联D ．应串联一段15cm 长的电阻线【答案】C 【解析】 【分析】 【详解】A ．电源电压6V ，小灯泡额定电压1.5V ，根据串并联电路电压规律，应串联一段合适长度的电阻线进行分压，才能保证小灯泡在使用时不至于因为电压太大而烧毁，A 选项不符合题意；BCD ．串联电路中电流值处处相等，由题可知电阻线允许通过的最大电流为0.2A ，小灯泡的额定电流1.5V 0.3A 5ΩU I R === 由于灯的额定电流大于电阻线允许通过的最大电流，故单纯将电阻线与灯泡串联不能保证灯泡正常发光，需将电阻线并联分流后再与灯泡串联。

又由串联电路电源电压等于各部分用电器两端电压之和。

则串联上的电阻线部分两端电压总灯-6V-1.5V 4.5V U U U ===根据串联分压灯灯R UR U = 有4.5V5Ω1.5VR=解得电阻线并联后总阻值并15ΩR =。

电阻线规格为“1Ω/cm 0.2A ”，则30cm 长的电阻线的阻值R =L ⨯1Ω/cm =30cm ⨯1Ω/cm=30Ω两根30cm 长的电阻线并联后总电阻12并1215Ω2R R RR R R ===+BD 不符合题意，C 符合题意。

故选C 。

2．如下图甲的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针偏转至表盘的同一位置，则（）A．L1中的电流为0.2安B．L1、L2中的电流之比I1∶I2＝4∶1C．电路的总电阻是10欧D．L1、L2消耗的电功率之比P1∶P2＝4∶1【答案】BD【解析】【分析】【详解】由图可知：开关闭合后，两灯泡并联，一个电流表测量的是总电流，一个电流表测量的是灯泡L2电流，电压表测量测量灯泡L2两端的电压；A．根据并联电路干路电流等于各支路电流之和可知：测量总电流的电流表量程是0～3A，所以电流表的示数为1A；则电路总电流I=1A；测量灯泡L2电流的量程是0～0.6A，所以电流表示数为0.2A，也就是电灯L2中的电流I2=0.2A，所以L1的电流为121A-0.2A=0.8AI I I=-=故A不符合题意；B．通过两只灯泡的电流之比为1 20.8A4= 0.2A1II=故B符合题意；C．由于两灯泡并联，则U=U2=2V，根据UIR=可得2V=2Ω1AURI==故C不符合题意；D．两灯泡消耗的电功率之比111 2224 1P UI IP UI I===故D 符合题意。

专题8—电学—欧姆定律计算类2023年中考物理计算题专题提升培优练题型选择题填空题作图题实验题计算题总计题数10 5 0 0 10 251．把阻值分别为4Ω、6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为0.6A。

如果将它们并联在同一电源上，则干路的电流为（）A．1A B．1.5A C．2A D．2.5A2．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。

当开关S闭合，S1断开时，电流表A的示数为0.2A；当开关S、S1都闭合时，电流表A的示数为0.5A，则（）A．R1＝6ΩB．1223I I＝::C．1223R R＝::D．R2＝15Ω3．电器甲和乙、其电流与其两端电压关系如图所示，其中直线表示用电器乙的电流与其两端电压关系图。

下列说法正确的是（）A．用电器甲电阻大小为10ΩB．用电器乙电阻大小为0.1ΩC．如果把这两个用电器并联接在1.5V的电源上，干路中的电流是0.3AD．如果把这两个用电器串联接在6.5V的电源上，电路中的电流是0.25A4．如图所示，R1、R2、R3为阻值相等的定值电阻，闭合开关S1，断开开关S2、电流表示数I1；闭合开关S2，断开开关S1，电流表示数为I2，I1∶I2为（）A．2∶1B．3∶1C．1∶3D．1∶25．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为3V的电源两端，下列说法不正确的是（）A．甲和乙的电阻之比为2:1B．甲和乙的电压之比为1:1C．甲和乙的电流之比为2:1D．乙在1min消耗的电能为54J压为3V的电源两端，甲乙两端的电压之比为1:1，电阻之比为1:2，故通过甲乙两个电6．如图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=4∶3，断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是（）A．3∶1B．1∶3C．3∶4D．4∶37．“寻梦”小组的同学们设计了一台智能体重秤，其电路结构图如图甲所示，电源电压为6V保持不变，定值电阻R0=200Ω，秤盘（质量不计）下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图乙所示。
