(完整版)工程测量放线施工方案

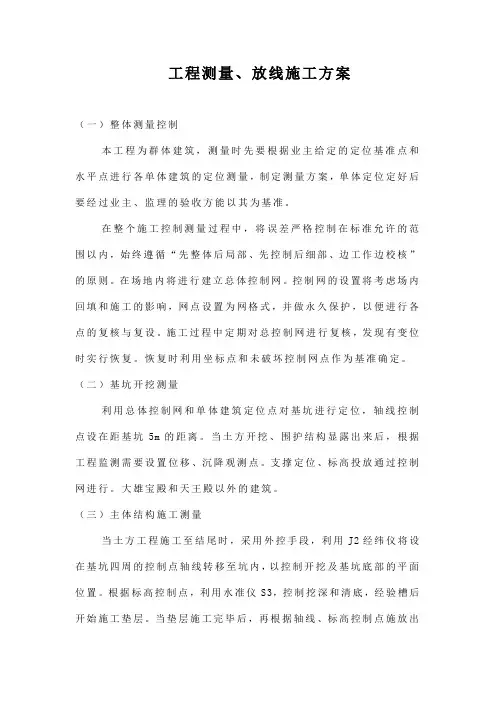

工程测量、放线施工方案（一）整体测量控制本工程为群体建筑，测量时先要根据业主给定的定位基准点和水平点进行各单体建筑的定位测量，制定测量方案，单体定位定好后要经过业主、监理的验收方能以其为基准。

在整个施工控制测量过程中，将误差严格控制在标准允许的范围以内，始终遵循“先整体后局部、先控制后细部、边工作边校核”的原则。

在场地内将进行建立总体控制网。

控制网的设置将考虑场内回填和施工的影响，网点设置为网格式，并做永久保护，以便进行各点的复核与复设。

施工过程中定期对总控制网进行复核，发现有变位时实行恢复。

恢复时利用坐标点和未破坏控制网点作为基准确定。

（二）基坑开挖测量利用总体控制网和单体建筑定位点对基坑进行定位，轴线控制点设在距基坑5m的距离。

当土方开挖、围护结构显露出来后，根据工程监测需要设置位移、沉降观测点。

支撑定位、标高投放通过控制网进行。

大雄宝殿和天王殿以外的建筑。

（三）主体结构施工测量当土方工程施工至结尾时，采用外控手段，利用J2经纬仪将设在基坑四周的控制点轴线转移至坑内，以控制开挖及基坑底部的平面位置。

根据标高控制点，利用水准仪S3，控制挖深和清底，经验槽后开始施工垫层。

当垫层施工完毕后，再根据轴线、标高控制点施放出准确的轴线和标高控制点，给基础施工创造精确的平面尺寸。

（四）装修与竖向的测量控制内部装修的局部平面位置的确定从已经在结构施工中确定的结构控制轴线中引出，高程同样从结构施工高程中用水准仪转移至各需要处。

在转移时尽量遵循仪器使用过程中保持等距离测量的原则，以提高测量精度。

从而使装修工作有明确的控制依据。

外墙垂直轴线与高程均由内控轴线和高程点引出，转移到外墙立面上，弹出竖向、水平控制线，以便外墙装修。

（五）施工沉降测量当建筑物随结构施工层的上升整体重量增加将发生沉降，尤其是砖混建筑，施工过程的沉降测量将给建筑物今后的监测提供初始数据。

首层结构施工时按设计要求在柱上埋设沉降观测点，沉降观测点采取保护措施防止冲撞引起变形，从而影响数据统计。

工程测量放线施工的方案一、前期准备1.根据工程图纸和设计要求，初步了解工程区域的地形、地貌、现有建筑、管线等情况。

2.编制测量施工方案，确定测量放线的主要任务、工作内容和方法，制定详细的工作计划。

3.调查测量设备和工具的配备情况，保证设备和工具的完好，并确保工作人员熟悉和掌握使用方法。

二、工作人员组织1.确定工作人员的职责和分工，指派一名经验丰富的测量人员担任项目负责人，负责整个测量放线施工的组织和协调工作。

2.对各个工作环节的相关工作人员进行培训，确保他们熟悉工作流程和操作规程。

三、测量设备准备1.根据工作任务和工程要求，准备相应的测量设备，如全站仪、经纬仪、测深仪、水准仪等。

2.对测量设备进行校准和检测，确保测量结果的准确性。

四、测量放线工作1.在合适的天气条件下，按照设计要求和测量方案进行测量放线，确保测量结果的准确性。

2.先进行平面控制测量，在工程区域内选择适当的控制点，并通过测量设备进行测量，确定工程区域的坐标和参考点。

3.根据工程图纸和设计要求，确定工程区域内的主要控制线和辅助线，并通过测量设备进行测量放线。

4.在放线过程中，根据现场实际情况及设计要求，根据主要控制线和辅助线，进行精细的放线工作。

5.在放线过程中，严格按照设计要求进行测量，确保测量结果的准确性和精度。

6.根据工程要求和测量放线的进度，调整工作计划，及时组织工作人员进行测量放线工作。

五、测量放线结果处理1.对测量结果进行分析和处理，计算出相应的各项数据，并生成测量放线图和测量报告。

2.根据测量结果，对工程施工进行控制，确保施工的准确性和效率。

3.如发现测量结果与设计要求不符，及时进行调整和修正，并记录测量改正的过程和结果。

六、测量设备及工具的保养1.定期对测量设备进行检查和保养，例如清洁仪器表面、及时更换磁卡等。

2.对测量工具进行清洁和保养，保证其在下一次使用前的正常工作。

七、安全措施1.在进行测量放线施工前，组织工作人员进行安全培训，确保他们了解相关的安全规定和操作规程。

测量放线专项施工方案测量放线是施工中必不可少的一项工作，它对整个施工项目的顺利进行起着关键的作用。

为了确保测量放线的准确性和高效性，我们制定了如下的放线专项施工方案。

一、前期准备1. 完善设计文件：在测量放线前，必须先仔细研究设计文件，特别是平面图和剖面图，了解建筑物的基本结构和尺寸。

2. 准备放线工具：包括量具、测量仪器、放线绳等。

3. 制定放线计划：根据设计文件和工程实际情况，确定放线的先后顺序和放线点的位置。

二、放线方法和步骤1. 传统放线法：（1）确定放线基准点：选择建筑物四个角点中的一个为基准点，优先选择地势较高或建筑物结构较牢固的角点。

根据设计要求，在基准点上打钢钉，并拉直放线绳。

（2）确定放线方向：根据设计要求，确定主线或控制线的走向，并利用量具和测量仪器进行测量，确保放线的准确性。

（3）进行放线：根据放线计划，依次确定放线点并进行放线。

在每个放线点上打钢钉，并用放线绳连接钉子。

2. 电子放线法：采用电子放线仪等现代测量仪器进行放线。

首先将仪器设置在放线基准点上，并自动获取坐标。

然后按照设计要求，依次确定放线点，仪器会自动指示各个放线点的位置，并进行放线。

三、注意事项1. 放线必须准确：放线的准确性直接影响到施工工程的质量和进度，因此，放线人员必须要具备一定的测量技术和专业知识。

2. 防止误差累积：在放线过程中，各个放线点之间的连续性和相对位置的准确性非常重要。

为了防止误差的累积，放线时应仔细检查每个放线点的位置，并及时进行调整。

3. 安全第一：在放线施工中，应严格遵守施工安全规范，做好安全防护措施，确保放线人员的人身安全和设备的安全。

4. 录入数据：在放线完成后，应及时将放线数据录入到工程资料中，以备后期施工和验收使用。

通过以上的测量放线专项施工方案，我们将能够确保放线的准确性和高效性，为后续施工提供准确的基准和控制线，保证施工工程的顺利进行。

同时，我们将严格遵守安全规范，做好施工安全工作，确保放线人员的人身安全和设备的安全。

目录一、测量概述 01。

1工程概况 01.2编制依据 0二、测控重点难点及保证措施 02。

1施工周期长,如何保证测控系统的精度 02。

2各阶段或各环节测控系统的同一性 (1)2.3平面控制点的垂直引测精度保证及现场可行性 (1)2.4高程控制点的垂直引测精度保证及现场可行性 (1)2。

5施工过程中变形给测量工作带来的难度 (1)2。

6测控方法的选择及设备的选型 (1)2.7和各专业分包的协作 (2)三、准备工作 (2)3。

1现场勘察 (2)3。

2测量人员组织 (2)3。

3测量设备调配 (3)四、测量控制系统的建立 (3)4.1高精度整体控制网的布设 (3)4.2Ⅱ级建筑物平面控制网 (4)4.3高程控制网的建立 (5)4。

4控制网的精度保证措施 (6)五、测量施工控制桩 (6)5。

1控制桩放样 (6)5。

2桩点的设置与保护 (7)5。

3桩点标识 (8)5。

4桩位检查及成果验收 (8)六、土方施工测量 (8)6。

1平面控制 (8)6。

2标高控制 (8)七、土建结构施工测量 (9)7。

1结构测量基本思路 (9)7。

2±0.000以下控制测量 (10)7。

3±0.000以上控制网建立 (14)7。

4其他工程重点部位的测量控制方法 (17)八、沉降观测 (18)一、沉降观测的主要目的 (18)二、沉降观测的施工组织 (18)8.3变形观测中应遵循的原则及注意事项 (21)8。

4沉降资料的提交 (22)九、质量控制 (22)9。

1质量过程控制 (22)9.2季节性施工测量应采取的措施 (23)十、安全文明施工 (24)一、测量概述1.1工程概况1。

2编制依据《工程测量规范》GB50026-——2007《城市测量规范》GJJ8—2007《建筑变形测量规范》JGJ 8—2007业主提供的设计图纸永旺梦乐城烟台店施工蓝图二、测控重点难点及保证措施2.1施工周期长，如何保证测控系统的精度依据业主提供的两个高级控制点，测设Ⅰ级场区控制网并做强制对中装置.在Ⅰ级场区控制网的基础上建立Ⅱ级建筑物控制网,形成完整统一的测控体系。
