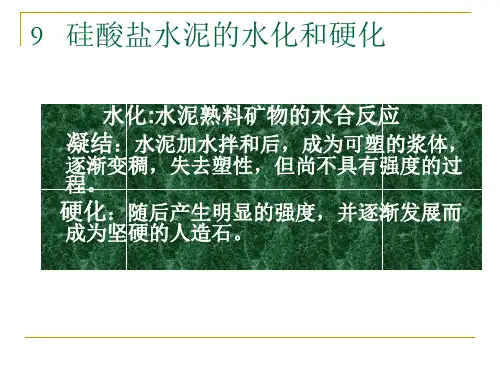

硅酸盐水泥的水化硬化概述硅酸盐水泥是一种常见的建筑材料，广泛用于混凝土制作和结构修复。
水泥的水化硬化是指水泥与水反应形成胶凝体，并使混凝土逐渐硬化和强度增加的过程。
水泥的水化硬化过程可以分为三个阶段：溶解阶段、胶凝阶段和结晶阶段。
在溶解阶段，水分与水泥中的化学物质发生作用，形成水化产物。
其中最主要的是硅酸钙水化产物及其水化过渡产物。
这个过程伴随着水泥的溶解和离子交换，同时释放热量。
在胶凝阶段，水化产物开始形成胶凝体，由于产物的粘结作用，使硅酸盐水泥与骨料颗粒和其他成分紧密结合。
这个阶段是水泥的强度急剧增加的阶段。
在结晶阶段，水化产物继续结晶生长，形成更稳定的晶体结构。
这个阶段通常需要较长的时间来完成，并且能使混凝土的性能逐渐稳定。
水泥水化硬化的过程受到多种因素的影响，包括水泥的成分、水化环境的温度和湿度、所用水分质量等。
适当的水泥成分和良好的水化环境有助于水泥的硬化过程。
水泥水化硬化是一个复杂的过程，需要一定的时间来完成。
因此，在施工中要合理控制混凝土的浇筑时间和养护时间，以确保水泥的充分水化硬化，从而提高混凝土的强度和耐久性。
总之，硅酸盐水泥的水化硬化是一个多阶段的过程，经过溶解、胶凝和结晶，最终形成硬化的胶凝体。
合理地控制水泥的成分和水化环境，能够有效地提高混凝土的性能。
水泥的水化硬化是一项复杂的化学物理过程，涉及多个组分和反应。
了解水泥的水化硬化过程对于我们了解硅酸盐水泥混凝土的性能和使用特性都非常重要。
水泥的基本成分是石灰和硅酸盐矿物，这些矿物在加入水后会发生化学反应，产生水化产物。
最主要的水化产物是硅酸钙几何多聚体C-S-H和钙水化硅石（C-S-H）以及钙羟基石灰（CH）。
这些水化产物的生成是水泥硬化的核心过程。
在溶解阶段，水与水泥中的化合物发生反应，其中最重要的是硅酸钙和水的反应。
在水中，硅酸盐矿物发生溶解和饱和的过程，释放出的离子与水中的离子发生化学作用。
这些离子的重组形成了水泥颗粒的表面电荷，并开启了水化反应。
硅酸盐水泥凝结硬化的四个阶段硅酸盐水泥，这个名字听起来有点高大上，但别担心，我们来聊聊它凝结硬化的过程。
其实，这就像是一个人从懵懂少年逐渐成长为成熟稳重的成年人的故事，曲折而又充满趣味。
今天就让我们轻松地揭开硅酸盐水泥的四个凝结硬化阶段，顺便打打比方，聊聊生活中的趣事。
1. 开始阶段：搅拌与浇筑1.1 准备工作首先呢，当你把水泥、砂子和水搅拌在一起的时候，就像是做菜，得把所有材料准备齐全。
这个阶段充满了期待和兴奋，大家伙儿围着混合物，真像在围着锅里煮的热汤。
水泥和水结合，形成了一个“泥浆”，这就好比小朋友们在游乐场的沙坑里玩耍，初见生机。
1.2 浇筑时刻接下来就是浇筑了。
想象一下，那种把浆料倒进模具的感觉，就像是把一个个梦想都倾注在一个漂亮的蛋糕模具里。
水泥在这里开始接受考验，期待着成型。
哎，这个阶段可是关键！不然的话，等到硬化后，蛋糕可能就变成了“黑暗料理”了。
2. 凝结阶段：初凝与终凝2.1 初凝随着时间的推移，水泥开始凝结。
这就像小朋友们开始玩得有点累，慢慢停下了。
不过，初凝的感觉有点像水面上的涟漪，不是马上就平静，而是慢慢地过渡。
这个时候，水泥的工作可没结束，依旧在努力“长大”。
大家可能会觉得“哎呀，这么快就凝固了？”其实，它在默默为之后的硬化做准备。
2.2 终凝接着进入终凝阶段，水泥这小家伙终于慢慢稳住了。
就像一位年轻人，经过一番折腾后终于找到了自己的方向，站稳了脚跟。
此时的水泥，已经不再是那团稀泥，而是有了形状和个性。
这时候，大家也许会感叹：“嘿，没想到水泥也能有这样的蜕变！”3. 硬化阶段：水化与强度提升3.1 水化过程水泥的硬化，最神奇的部分来了！它开始水化，像是喝了特效药，迅速充满了活力。
这时候，水泥中的化学反应像火山爆发一样，剧烈而又精彩。
你可以想象一下，就像是你在健身房里锻炼，肌肉在不断生长，越练越强。
这个阶段，水泥不仅仅是变得硬邦邦的，更是开始逐步提升自己的“战斗力”。
3.2 强度提升最后，经过一段时间的“锤炼”，水泥的强度达到了巅峰。
硅酸盐水泥的主要水化产物是：水化硅酸钙和水化铁酸钙凝胶，氢氧化钙，水化铝酸钙和水化硫铝酸钙晶体。
硬化水泥石的结构是由水泥水化产物(主要是水化硅酸钙凝胶)、未水化水泥颗粒、毛细孔(毛细孔水)等组成的不均质的结构体。
硅酸盐水泥的主要化学成分：氧化钙CaO,二氧化硅SiO2,三氧化二铁Fe2O3,三氧化二铝Al2O3.硅酸盐水泥的主要矿物：硅酸三钙（3CaO·SiO2,简式C3S）,硅酸二钙（2CaO·SiO2,简式C2S）,铝酸三钙（3CaO·Al2O3,简式C3A）,铁铝酸四钙（4CaO·Al2O3·Fe2O3,简式C4AF）.水泥的凝结和硬化：1)、3CaO·SiO2+H2O→CaO·SiO2·YH2O（凝胶）+Ca（OH）2；2)、2CaO·SiO2+H2O→CaO·SiO2·YH2O（凝胶）+Ca（OH）2；3)、3CaO·Al2O3+6H2O→3CaO·Al2O3·6H2O（水化铝酸钙,不稳定）；3CaO·Al2O3+3CaSO4·2 H2O+26H2O→3CaO·Al2O3·3CaSO4·32H2O（钙矾石,三硫型水化铝酸钙）；3CaO·Al2O3·3CaSO4·32H2O+2〔3CaO·Al2O3〕+4 H2O→3〔3CaO·Al2O3·CaSO4·12H2O〕（单硫型水化铝酸钙）；4)、4CaO·Al2O3·Fe2O3+7H2O→3CaO·Al2O3·6H2O+CaO·Fe2O3·H2O.水泥速凝是指水泥的一种不正常的早期固化或过早变硬现象.高温使得石膏中结晶水脱水,变成浆状体,从而失去调节凝结时间的能力.假凝现象与很多因素有关,一般认为主要是由于水泥粉磨时磨内温度较高,使二水石膏脱水成半水石膏的缘故.当水泥拌水后,半水石膏迅速与水反应为二水石膏,形成针状结晶网状结构,从而引起浆体固化.另外,某些含碱较高的水泥,硫酸钾与二水石膏生成钾石膏迅速长大,也会造成假凝.假凝与快凝不同,前者放热量甚微,且经剧烈搅拌后浆体可恢复塑性,并达到正常凝结,对强度无不利影响.。
