基于MATLAB和ADAMS的六自由度机器人联合仿真_王战中

基于MATLAB和ADAMS联合仿真的工业机器人建模戎新萍;徐海璐;韩雪;房剑飞
【期刊名称】《制造业自动化》
【年(卷),期】2022(44)7
【摘要】为了对6自由度工业机器人进行振动抑制、解耦等理论控制算法作研究,在Simulink仿真软件上建立了此工业机器人的仿真模型,并将SolidWorks三维软件与ADAMS仿真软件相结合,建立了此工业机器人的虚拟样机,在虚拟样机上施加约束和驱动力,进行动态仿真,得到末端执行器位置的仿真结果图和关节驱动力矩图,且与Simulink仿真结果图相比较。

仿真结果表明:利用Simulink软件搭建工业机器人的仿真模型接近于真实模型,即此Simulink仿真模型较为准确,能为进一步的算法研究提供理论基础。

【总页数】4页(P28-30)
【作者】戎新萍;徐海璐;韩雪;房剑飞
【作者单位】南京工业大学浦江学院机电学院
【正文语种】中文
【中图分类】TP241.2
【相关文献】
1.基于ADAMS-MATLAB的磁悬浮飞车原理样机建模及联合仿真
2.基于ADAMS 的工业机器人建模与动力学仿真
3.基于Adams和Matlab的发射设备随动系统虚
拟样机建模与联合仿真4.基于Adams和Matlab的轮毂电机建模与联合仿真5.基于Adams和Matlab的轮毂电机建模与联合仿真
因版权原因，仅展示原文概要，查看原文内容请购买。

ADAMS与Matlab联合仿真例子7.1ADAMS/Controls使用实例本实例以MA TLAB作为外部控制程序，以偏心连杆模型为例，讲解ADAMS与MA TLAB的联合仿真过程。

主要包括创建机械系统模型、模型参数设置、建立MA TLAB控制模型以及结果后处理四个步骤。

机械模型建立、模型参数设置这两步为了导出一个可在MA TLAB 软件Simulink 中使用的模块，这个模块包含了所建立ADAMS模型的信息参数，并有输入输出接口。

利用这个模块在MALTAB中建立控制系统，就可以控制ADAMS模型，在仿真结束后，可以直接在MA TLAB 中得到所需的数据结果进行后处理。

偏心连杆的形心与大地以铰链相连，连杆可以绕着铰链转动。

连杆右端连接有一个小球，由于小球的存在，使整个机构的质心与形心不重合，若在连杆左端没有力矩作用，连杆将做顺时针运动。

本例通过测量连杆运动的角速度、角度，对左端力矩的大小进行不断控制，最终使连杆相对平衡，即其角速度为零。

图7-22偏心连杆模型以下将详细介绍联合仿真的详细步骤。

通过本实例的学习，能够详细了解ADAMS软件与MA TLAB联合控制的使用方法。

7.2.1 创建机械系统模型1、设置单位启动ADAMS/View，选择新模型，在模型名输入MODEL_1。

选择菜单栏【Settings】→【Units】命令，设置模型物理量单位，将单位设置成MMKS，长度和力的单位设置成毫米和牛顿，如图7-23所示：图7-23设置模型物理量单位2、创建连杆单击几何工具包中的连杆按钮，将连杆参数设置为Length=400，Width=20，Depth=20，然后在图形区水平拖动鼠标，创建一个连杆，如图7-24。

图7-24创建连杆3、创建旋转副单击运动副工具包中的旋转副按钮，将旋转副的参数设置为1 Location和Normal to gird，单击连杆质心处的Marker点，将连杆和大地关联起来，如图7-25所示。

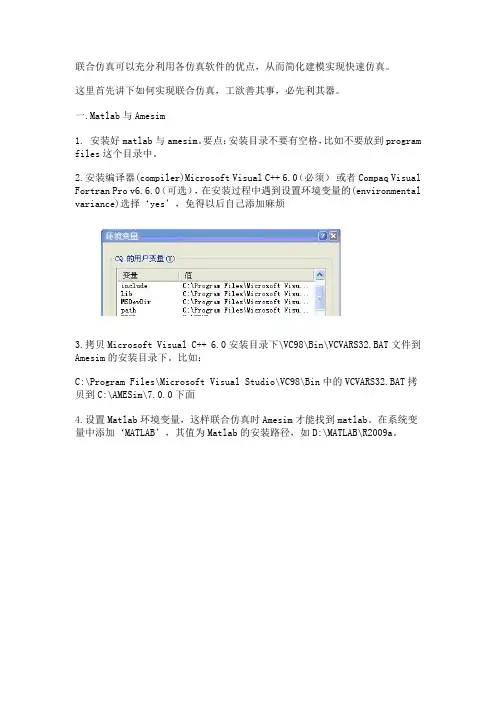

联合仿真可以充分利用各仿真软件的优点，从而简化建模实现快速仿真。

这里首先讲下如何实现联合仿真，工欲善其事，必先利其器。

一.Matlab与Amesim1. 安装好matlab与amesim。

要点：安装目录不要有空格，比如不要放到program files这个目录中。

2.安装编译器(compiler)Microsoft Visual C++ 6.0（必须）或者Compaq Visual Fortran Pro v6.6.0（可选），在安装过程中遇到设置环境变量的(environmental variance)选择‘yes’，免得以后自己添加麻烦3.拷贝Microsoft Visual C++ 6.0安装目录下\VC98\Bin\VCVARS32.BAT文件到Amesim的安装目录下。

比如：C:\Program Files\Microsoft Visual Studio\VC98\Bin中的VCVARS32.BAT拷贝到C:\AMESim\7.0.0下面4.设置Matlab环境变量，这样联合仿真时Amesim才能找到matlab。

在系统变量中添加‘MATLAB’，其值为Matlab的安装路径，如D:\MATLAB\R2009a。

5.在matlab中设置编译器（如下图）。

在matlab命令行里输入mex -setup，选择编译器Microsoft Visual C++6.0 ,最后选Y确定。

6. 在Amesim里选择编译器。

打开Amesim--tools--options--Amesim preferences选择Microsoft Visual C++7.在Matlab 的目录列表里加上AMESim与Matlab 接口文件所在的目录%AME%\matlab\amesim,其中%AME%是AMESim的安装目录,如果安装在C:\AMEsim ,则就加上C:\AMEsim\matlab\amesim。

（有的版本这个目录可能是安装目录\******ing\matlab\amesim）8．在matlab中set path中继续添加路径：%AME%\7.0.0\interface\simulink以及%AME%\7.0.0\interface\sl2ame9. 完成，实现amesim to simulink 和simulink to amesim 的联合仿真。

基于Matlab和Adams的自平衡机器人联合仿真作者：徐建柱刁燕罗华高山来源：《现代电子技术》2012年第06期摘要：为检验自平衡机器人控制系统的准确性及其动静态性能，采用Matlab/Simulink和Adams建立虚拟样机系统的方法。
