h3c 基本配置方法

H3C S1526智能以太网交换机用户手册杭州华三通信技术有限公司资料版本：T1-UM-20080708-1.06声明Copyright © 2005-2008 杭州华三通信技术有限公司版权所有，保留一切权利。

未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。

H3C、、Aolynk、、H3Care、、TOP G、、IRF、NetPilot、Neocean、NeoVTL、SecPro、SecPoint、SecEngine、SecPath、Comware、Secware、Storware、NQA、VVG、V2G、V n G、PSPT、XGbus、N-Bus、TiGem、InnoVision、HUASAN、华三均为杭州华三通信技术有限公司的商标。

对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。

除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

如需要获取最新手册，请登录技术支持用户支持邮箱：soho@技术支持热线电话：400-810-0504网址：前言手册说明本文档用于指导您如何正确配置本产品。

请先阅读本文档，再进行操作。

目标读者本文档的目标读者为熟悉网络基础知识、并了解网络术语的网络管理员。

内容简介本文档各章节内容如下。

章节内容第1章产品简介介绍本产品的功能特性。

第2章通过Web页面配置介绍如何通过Web页面来对本产品进行配置和管理。

第3章通过Console口配置介绍如何通过简单的命令行来管理本产品。

第4章典型配置案例介绍本产品的典型组网和配置。

第5章安装TCP/IP协议介绍如何在用户计算机上安装TCP/IP协议。

第6章IP地址配置介绍在进行本地配置时，用户计算机上的IP地址设置方法。

本书约定1. 命令行格式约定格式意义粗体命令行关键字（命令中保持不变、必须照输的部分）采用加粗字体表示。

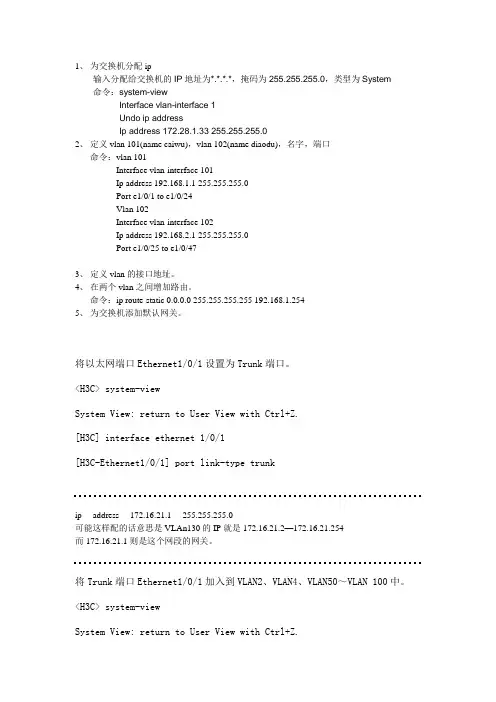

1、为交换机分配ip输入分配给交换机的IP地址为*.*.*.*，掩码为255.255.255.0，类型为System命令：system-viewInterface vlan-interface 1Undo ip addressIp address 172.28.1.33 255.255.255.02、定义vlan 101(name caiwu)，vlan 102(name diaodu)，名字，端口命令：vlan 101Interface vlan-interface 101Ip address 192.168.1.1 255.255.255.0Port e1/0/1 to e1/0/24Vlan 102Interface vlan-interface 102Ip address 192.168.2.1 255.255.255.0Port e1/0/25 to e1/0/473、定义vlan的接口地址。

4、在两个vlan之间增加路由。

命令：ip route-static 0.0.0.0 255.255.255.255 192.168.1.2545、为交换机添加默认网关。

将以太网端口Ethernet1/0/1设置为Trunk端口。

<H3C> system-viewSystem View: return to User View with Ctrl+Z.[H3C] interface ethernet 1/0/1[H3C-Ethernet1/0/1] port link-type trunkip address 172.16.21.1 255.255.255.0可能这样配的话意思是VLAn130的IP就是172.16.21.2—172.16.21.254而172.16.21.1则是这个网段的网关。

将Trunk端口Ethernet1/0/1加入到VLAN2、VLAN4、VLAN50～VLAN 100中。

H3C路由器简单配置流程H3C路由器简单配置流程1. 连接硬件设备1.1 确保路由器与电源正确连接1.2 使用网线将路由器的WAN口与网络提供商提供的设备连接1.3 使用网线将路由器的LAN口与需要接入网络的设备连接2. 登录路由器管理界面2.1 在计算机上打开浏览器2.2 在地址栏中输入路由器管理界面的默认IP地址，例如192.168.1.12.3 输入默认的用户名和密码进行登录，一般为admin/admin或者admin/password3. 配置基本网络设置3.1 进入路由器管理界面后，找到“网络设置”选项3.2 在网络设置中，配置路由器的基本网络设置，包括IP 地址、子网掩码、默认网关等3.3 确认设置无误后保存并应用配置4. 设置无线网络4.1 找到“无线网络设置”选项4.2 在无线网络设置中，配置无线网络的名称（SSID）、加密方式（如WPA2）、密码等4.3 确认设置无误后保存并应用配置5. 配置静态路由5.1 找到“路由配置”选项5.2 在路由配置中，添加静态路由规则，指定目标网络的IP地址和下一跳网关的IP地址5.3 确认设置无误后保存并应用配置6. 配置端口转发6.1 找到“端口映射”或“端口转发”选项6.2 在端口转发中，添加需要转发的端口号、IP地址和协议类型6.3 确认设置无误后保存并应用配置7. 配置防火墙规则7.1 找到“防火墙设置”选项7.2 在防火墙设置中，配置允许或禁止特定的数据包通过路由器的规则7.3 确认设置无误后保存并应用配置附件：- 无法律名词及注释：- IP地址：Internet Protocol Address的缩写，用于唯一标识一个网络设备在网络中的位置；- 子网掩码：用于将IP地址划分为网络地址部分和主机地址部分；- 默认网关：数据包在不在同一网络的情况下，通过网关进行转发的设备；- SSID：Service Set Identifier的缩写，是无线网络的名称；- 加密方式：保护无线网络安全的加密算法，常见的包括WPA、WPA2等；- 静态路由：手动配置的路由规则，指定了特定目标网络的下一跳网关；- 端口转发：将路由器上的特定端口号映射到局域网中的某个设备上，实现对外提供服务；- 防火墙规则：用于过滤、允许或禁止特定的数据包通过路由器的规则。

华三交换机配置方法及操作案例一、系统IP配置:[H3C]vlan20[H3C]management-vlan20[H3C]interfacevlan-interface 20 创建并进入管理VLAN[H3C]undointerface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ipaddress 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undoip address 删除IP 地址[H3C-Vlan-interface20]ipgateway192.168.1.1 指定缺省网关(默认无网关地址) [H3C-Vlan-interface20]undoip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undoshutdown 开启[H3C]displayip 显示管理VLAN接口IP的相关信息[H3C]displayinterface vlan-interface 20 查看管理VLAN的接口信息<H3C>debuggingip 开启IP调试功能<H3C>undodebugging ip二、DHCP客户端配置:[H3C-Vlan-interface20]ipaddress dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undoip address dhcp-alloc 取消[H3C]displaydhcp 显示DHCP客户信息<H3C>debuggingdhcp-alloc 开启DHCP调试功能<H3C>undodebugging dhcp-alloc三、端口配置:[H3C]interfaceEthernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull 双工,可为half,full 和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal 内环测试[H3C-Ethernet0/3]loopbackexternal 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]portlink-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]porttrunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]portaccess vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]porttrunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregationEthernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undolink-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregationmode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 ingress,egress和both,缺省为both[H3C]monitor-portEthernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-portEthernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]displaymirror[H3C]displayinterface Ethernet 0/3<H3C>resetcounters 清除所有端口的统计信息[H3C]displaylink-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况四、VLAN配置:[H3C]vlan2[H3C]undovlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]portEthernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolateuplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]displayvlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]portEthernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group1中[H3C]displayuser-group 20 显示user-group 20的相关信息五、系统管理:[H3C]mac-addressblackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-addressstatic H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac [H3C]mac-addresstimer aging 500 设置MAC地址表的老化时间为500s[H3C]displaymac-address[H3C]displayarp[H3C]mac-addressport-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]displaymac-address port-binding[H3C]displaysaved-configuration[H3C]displaycurrent-configuration<H3C>save[H3C]restoredefault 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]displayversion<H3C>reboot[H3C]displaydevice[H3C]sysnamebigheap[H3C]info-centerenable 启用系统日志功能,缺省情况下启用[H3C]info-centerloghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-centerloghost level 8 设置系统日志级别为8,默认为 5.级别说明:1.emergencies2.alerts 3.critical 4.errors 5.warnings 6.notifications rmational8.debugging<H3C>terminaldebugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center 显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer 清除日志缓冲区的信息<H3C>resettrapbuffer 清除告警缓冲区的信息六、案例:某公司有一台三层交换机、两台二层交换机，给每个部门划分不用VLAN，但是VLAN要互联，三层到二层交换机为了防止单线故障使用链路聚合，vlan2为销售部，vlan3为财务部。
