240t/h循环流化床锅炉烟气脱硝、脱硫、除尘超低排放改造技术方案目录公司简介 (3)1 概述 (3)1.1 项目名称 (3)1.2 工程概况 (3)1.3 主要设计原则 (3)2 燃煤CFB锅炉烟气污染物超低排放方案 (4)2.1 总体技术方案简介 (4)2.2脱硝系统提效方案 (4)2.3脱硫除尘系统提效 (6)2.4脱硫配套除尘改造技术 (7)2.5引风机核算 (8)3 主要设计依据 (10)4 工程详细内容 (12)5 投资及运行费用估算 (14)6 涂装、包装和运输 (15)7 设计和技术文件 (17)8 性能保证 (18)9 项目进度一览表 (20)10 联系方式 (21)公司简介1 概述1.1项目名称项目名称：××××××机组超低排放改造工程1.2工程概况本工程为××××的热电机组工程。
本期新建高温、高压循环流化床锅炉。
不考虑扩建。
同步建设脱硫和脱硝设施。
机组实施烟气污染物超低排放改造，对现有的除尘、脱硫、脱硝系统进行提效，使机组烟气的主要污染物（烟尘、二氧化硫、氮氧化物）排放浓度达到燃气锅炉机组的排放标准(GB13223-2011)。
1.3主要设计原则为了保证在满足机组安全、经济运行和污染物减排的条件，充分考虑老厂的运行管理现状，结合省环保厅要求，就电厂本期工程的主要设计原则达成了一致意见。
主要设计原则包括有：1)燃煤锅炉烟气污染物污染物超低排放改造可行性研究，主要包括处理100%烟气量的除尘、脱硫和脱硝装置进行改造，同时增设臭氧氧化污染物深度脱除系统，改造后烟囱出口烟尘排放浓度不大于10 mg/Nm3， SO2排放浓度不大于35 mg/Nm3；NOx排放浓度不大于50 mg/Nm3，达到天然气燃气轮机污染物排放标准。
2)装置设计寿命为30年。
系统可用率≥98%。
3)设备年利用小时数按7500小时考虑。
目录一工程概况 (3)项目情况 ............................................................................................. 错误!未定义书签。
治理单位简介 ..................................................................................... 错误!未定义书签。
二工艺设计条件及要求 (4)设计要求 (4)三除尘脱硫工艺设计 (4)设计依据 ............................................................................................. 错误!未定义书签。
有关标准与规范 . (4)竣工验收标准 (5)设计范围 (5)技术介绍及工艺原理 (5)核心设备介绍。
(5)3.4.1.1 旋流净化器介绍 (5)3.4.1.2 双碱法脱硫原理 (5)除尘机理 (7)工艺流程概述 (7)四工程内容 (8)4.1 吸收塔系统 (8)4.1.1吸收塔 (9)4.1.2文丘里 (11)4.1.3设备材料介绍 (11)五工程投资概算表 (12)六设计说明 (13)6.1 技术要求 (13)6.2 运行参数 (13)6.3 运行方式 (14)6.4 主要连锁保护要求 (14)6.5 其他说明 (14)七交货周期及产品质量承诺 (14)7.1 设备交货周期 (14)7.2 产品质量承诺 (15)7.3 售后服务承诺 (15)八方案总结 (16)8.1方案的技术优势 (16)8.2 项目的社会效益 (16)8.3 本方案的综合总结 (17)九附件 ........................................................................................... 错误!未定义书签。
燃煤锅炉烟气脱硫除尘治理项目可行性研究报告一、项目简介该项目是针对燃煤锅炉排放的大量二氧化硫和颗粒物进行治理的项目，主要采用烟气脱硫和除尘技术进行污染物的减排。
该项目旨在降低煤炭燃烧带来的环境污染，提升空气质量，同时符合国家环保政策和法规要求。
二、市场需求在不断加强环保治理的背景下，国家对于煤炭燃烧污染的治理越来越重视，加强了对燃煤锅炉污染物排放的限制和监管，并提出了严格的治理标准。
对于有燃煤锅炉的企业，治理污染成为必不可少的需求。
同时，在大气污染不断加重、人们对于健康环境保护意识日益增强的背景下，环境保护已经成为一个全球性的议题。
因此，燃煤锅炉烟气脱硫和除尘治理项目具有广阔的市场需求。
三、技术方案1. 烟气脱硫烟气脱硫是利用化学反应将二氧化硫转化为硫酸钙，从而实现减少二氧化硫的排放。
该技术主要包括湿法烟气脱硫和半干法烟气脱硫两种形式。
湿法烟气脱硫工艺稳定，脱硫效率高，但运行成本较高。
半干法烟气脱硫可以降低运行成本，但系统稳定性可能比湿法差。
2. 除尘除尘技术主要采用静电、过滤等方式，将烟气中的颗粒物进行捕集。
静电除尘因为其高效、易于运行和维护等特点，逐渐成为主流的除尘技术。
三、投资效益该项目建设可提高环保治理水平，降低企业环境污染和经济损失，增强公司品牌形象，很大程度上有助于企业的可持续发展。
从投资效益来看，该项目预计年利润将达到500万元左右，投资回收期为3年左右。
四、风险及对策该项目存在的主要风险包括技术风险、市场风险和资金风险。
在项目实施过程中，需依据实际情况进行风险评估，及时采取相应的风险控制措施，以降低风险。
五、总结燃煤锅炉烟气脱硫和除尘治理项目有望成为环保治理领域的一个新的增长点。
该项目不仅有广阔的市场需求，同时也是企业迈向绿色环保的重要一步。
在项目实施中，需要充分考虑技术效果、市场需求、投资效益等多方面因素，做好风险评估，制订科学合理的管理方案，以实现治理效果最大化和投资效益最大化的双重目标。
20t燃煤锅炉烟气的除尘、脱硫、脱硝、脱汞工艺方案20t燃煤锅炉烟气的除尘、脱硫、脱硝、脱汞工艺方案一直被模仿从未被超越设备参数及报价第一章概述一、项目概述锅炉烟气中所含粉尘(包括飞灰和炭黑)、硫和氮的氧化物、汞的化合物都是污染大气的物质，未经净化时其排放指标可达到环境保护规定指标的几倍到数十倍。
控制这些物质排放的措施有燃烧前处理、改进燃烧技术、除尘、脱硫、脱硝脱汞等。
借助高烟囱只能降低烟囱附近地区大气中污染物的浓度,而安装一体化除尘器是很好的烟气治理方式。
二、设计标准1、设计依据1）、GB13271-2001 锅炉大气污染物排放标准2）、GB50058-92 爆炸和火灾危险环境电力装置设计规范3）、JGJ46-88 施工现场临时用电安全技术规范4）、JBJ18-2000 机械工业职业安全卫生设计规定5）、JBJ16-2000 机械工业环境保护设计规定6）、GB5023-98 机械设备安装工程施工及验收通用规范7）、GB50150-91 电气装置安装工程电气设备交接试验标准2、历次锅炉大气污染物排放标准对比单位为mg/m33、烟尘经过湿式一体化除尘器后排放的大气污染物严于GB13271-2001，其排放限值不超过GB13271（征集）中的限值第二章设计原始资料1.煤的工业分析如下表（质量比，含N量不计）：2.锅炉：20t/h（蒸发量）3.锅炉热效率：75%4.空气过剩系数：1.25.水的蒸发热：2570.8KJ/Kg6.烟尘的排放因子：30%7.烟气温度：473K8.烟气密度：1.18kg/m39.烟气粘度：2.4X10-5 pa·s10.尘粒密度：2250kg/m311.烟气其他性质按空气计算12.烟气中烟尘颗粒粒径分布：13.按锅炉大气污染物排放标准（GB13217（征集））标准执行：标准状态下烟尘浓度排放标准：≤80mg/m3；标准状态下SO2排放标准：≤400mg/m3；9.0 18.12.31.7%3.265.720939水分灰分OSHC低位发热标准状态下氮氧化物排放标准：≤400mg/m3； 标准状态下汞的化合物排放标准：≤0.05mg/m3；2.设计方案的选择确定2.1除尘系统的论证选择（1）锅炉烟气含尘、含硫量计算利用低位发热量、锅炉热效率、水的蒸发热求需煤量 蒸发量为20t/h 的锅炉所需热量为需煤量设1kg 燃煤时h KJ /104.5110208.257063⨯=⨯⨯()ht h Kg /3.3/103.3%7520939104.5136=⨯=⨯⨯理论烟气量：62.56+62.56×0.79/0.21=297.9 (mol/kg)在标准状态下的体积为：297.9×22.4×10-3=6.67(m3/kg)理论废气量：62.56×0.79/0.21+54.75+16+0.53+5=311.62mol/kg在标准状态下理论废气体积：311.62×22.4×10-3=6.98 (m3)在标准状态下实际烟气体积：6.98+6.67×（1.2-1）=8.31 (m3)SO2的浓度：C=4082 mg/m3烟尘的浓度：C=6534 mg/m3在473T时实际烟气量: Q=47951 m3/h（2）烟尘的除尘效率计算按锅炉大气污染物排放标准（GB13217（征集））,可以计算出烟尘的除尘效率要达到：≧98.8﹪的脱硫效率计算(3) SO2按锅炉大气污染物排放标准（GB13217（征集）），计算出SO2的脱硫效率要达到：≧90.3﹪（4）根据锅炉大气污染物排放标准（GB13217（征集）），得知一般情况下锅炉的氮氧化物排放值不高于400mg/m3，那么脱硝效率要达到：≥25%（5）静电除尘器可脱除30%的汞，布袋除尘器可脱除70%的汞，湿法脱硫装置可脱除90%的汞，一般情况下布袋除尘器可脱出70%即可达标。
电厂锅炉脱硫脱硝施工方案一、工程概况国电北安热电有限公司1号、2号、3号锅炉烟气脱硝改造EPC项目在原厂区内建设，靠近机组，共36根桩，桩径800mm。
现场有许多未知的地下设施，如地下管道和埋地电缆。
为了减少桩基施工对现有运营设施的影响，根据业主提供的调查报告，该工程桩基包括：杂填土层（1）、粉质黏土层（2）、粉质黏土层（3）、粉质黏土层（4）、（5）层泥岩残积土对于（6）层全风化泥岩，我公司已针对上述情况有效组织措施：针对杂填土层内的电缆线、管道、管线设施，采用小挖机开挖清除障碍物，避免影响运行机组设施。
二、编制依据和编制原则（一）编制依据1、《国电北安热电有限公司1、2、3号炉烟气脱硝改造epc项目--scr支架区岩土工程勘察汇报2、《建筑桩基技术规范》jgj94-2021；3、《建筑地基基础设计规范》gb50007-2021；4、建筑基桩检测技术规范JGJ106—2022和J256—2022；5、建筑地基基础工程施工质量验收规范（GB50202-2002）；6.《混凝土结构设计规范》（gb50010-2022）；7、《混凝土结构工程施工质量验收规范》gb50204-2002；8、《建筑抗震设计规范》gb50011-2021；（二）编制原则1、遵循施工合同各项条款的原则；2.遵循科学施工的原则，正确组织施工，确保质量符合规范要求；3.坚持施工合同中的技术规范原则，确保产品满足业主要求；4、坚持实事求是的原则，根据本单位的能力，确保施工组织的可行性、先进性及合理性；5.贯彻“项目施工法”的原则，充分发挥机械化、专业化施工企业的优势，按ISO9002质量管理体系运行。
3、总体施工部署（一）管理组织网络质检员1.管理体系（1）管理机构选派在类似工程中善打硬仗的施工项目经理组建项目部，从施工技术人员到作业层均具备较丰富的经验，全力以赴，投入本工程的建设。
2、项目主要负责人职责（1）项目总负责职责① 确定项目管理机构的组成和人员配置，根据施工进度适当调整机构，制定规章制度，明确相关人员职责，组织项目经理部开展工作。
锅炉烟气脱硫脱硝超低排放改造项目技术方案选择及应用摘要：近年来，随着国家及各地方政府大气污染防治工作的深入，燃煤电厂等大型设备减排空间逐年减小，削减燃煤锅炉排放成为未来进一步改善城市和区域环境空气质量的主攻方向。
针对锅炉烟气脱硫脱硝实际运行中存在的问题进行了深入分析，提出了一套切实可行的改造方案，改造后大幅节省水资源、能源，提高废水重复利用率，减少NOx、SO2、粉尘的排放，从源头上减少了污染物的产生。
关键词：锅炉烟气；脱硫脱硝超；低排放改造；技术方案；选择应用通过在燃气锅炉烟气系统增设SCR中温脱硝、SDS干法脱硫、布袋除尘等措施，达到预期效果，可推广应用于同类燃气锅炉烟气超低排放治理。
1传统烟气处理流程存在的问题1.1原有装置烟气排放超限国家标准文件《危险废物焚烧污染控制标准（GB18484—2001）》和国家标准文件《危险废物焚烧污染控制标准（GB18484—2020）》均明确规定了危险废物焚烧处理技术活动开展过程中烟气物质的排放限值，但是国家标准文件《危险废物焚烧污染控制标准（GB18484—2020）》，相较于国家标准文件《危险废物焚烧污染控制标准（GB18484—2001）》在控制标准限值层面发生了较大提升，客观上导致原有技术装置在运行使用过程中烟气物质排放数量明显超越国家标准文件的限制数值，造成较为严重的不良影响。
1.2危废焚烧能力及原料来源受限在烟气物质处理技术流程之中涉及的各类技术设备的使用能力达到其上限水平之后，原料中包含的硫元素物质组成和氮元素物质组成发生波动问题条件下，极易引致处理后的气体排放物质发生质量不达标问题。
此类问题长期持续存在条件下，不仅会限制危险废物焚烧处理技术能力的拓展，还会限制危险废物焚烧处理技术活动开展过程中的原料接收环节覆盖广度。
1.3操作成本居高不下在传统化危险废物焚烧处理技术烟气脱硫技术环节推进开展过程中，通常需要选择和运用湿法处理技术过程，且无法避免针对含硫盐类物质的废水展开的处理技术环节。
燃煤机组脱硫原烟气烟道改造项目技术条件书1、总则1.1本技术条件书适用于某某公司（以下简称“招标方”）机组脱硫原烟气烟道改造项目。
1.2本技术条件书所提岀的是最低限度的技术要求，并未对一切技术细节作出规立，也未充分引述有关标准和规范的条文。
投标方应保证提供符合技术要求和现行工业标准的优质产品。
1. 3如果投标方没有以书而方式对本技术条件书的条文提岀异议，那么招标方将认为投标方完全认同并遵守技术条件书的规泄。
1.4投标方所采用的零部件等，必须是技术和工艺先进，并经过两年以上运行实践，已证明是成熟可靠的产品。
1.5凡在投标方设计供货范用之内的外购件或设备，投标方一般需推荐2至3家知名品牌产品供招标方确认，技术上由投标方归口协调。
1.6在设讣联络会纪要完成签字之前，招标方有权提岀因规范、标准和规程发生变化而产生的一些补充修改要求，投标方应遵守这个要求，具体款项内容由供、需双方共同商泄。
1.7本技术条件书所使用的标准，如遇到与投标方所执行的标准不一致时，按较髙的标准执行。
如果本技术条件书与现行使用的有关国家标准以及部颁标准有明显抵触的条文，投标方应及时书面通知招标方进行解决。
1.8 一切正式图纸、技术文件、商务信函等必须使用中文，如果投标方提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。
1.9投标方应提供电力工程相关施工业绩。
2、工程概况2.1公司槪况某某公司厂址位于**省***市东南**村，南临**，距离市区约*km，东距某某髙速公路3km,西距某某国道4.5km,距离某某铁路6 km,北而0. 6km即为某某市与某某髙速公路连接的城市高等级公路，另某某高速公路在公司附近有一出入口，厂址交通极为方便。
公司总装机容量为1800MW （2X300MW+2X600MW）,分两期工程建设。
一期机组（#1、#2）分别于19**年12月、19**年8月投产。
二期机组（#某、#4）分别于20**年4月、20** 年11月投产。
XX县XX热力有限责任公司热源厂锅炉脱硫脱硝除尘技改项目可行性研究报告XXXXX有限责任公司二〇一五年六月目录1 总论 (1)1.1概述 (1)1.2研究结论 (6)2 工程概况及现状 (9)2.1自然环境概况 (9)2.2机组概况 (13)2.3 改造工程建设条件 (18)3 工艺技术方案选择 (20)3.1工艺方案选择原则 (20)3.2脱硫工艺方案的选择 (20)3.3脱硝工艺方案的选择 (29)4 工程设想 (31)4.1设计参数与性能要求 (31)4.2总平面布置 (33)4.3脱硫工艺系统设计 (34)4.4脱硝工艺系统设计 (36)4.5自控技术方案 (37)4.6公用工程和辅助生产设施 (39)4.7 建筑、结构部分 (43)5 节能 (46)5.1用能标准及节能规范 (46)5.2设计原则 (47)5.3节能措施及效果分析 (48)6 环境保护 (52)6.1建设地区环境现状 (52)6.2可研采用的环境保护标准及规范 (53)6.3建设项目污染物排放 (55)6.4环境保护治理措施及方案 (55)6.5环境效益 (56)7 劳动保护与安全卫生与消防 (60)7.1编制依据 (60)7.2劳动安全与职业卫生标准 (60)7.3生产过程中主要危害因素分析 (61)7.4可研中采取的防范措施 (63)8 组织机构与人力资源配置 (68)8.1企业管理体制及组织机构设置 (68)8.2生产班制与人力资源配置 (68)8.3人员培训与安置 (69)9 项目实施进度计划 (70)9.1项目组织与管理 (70)9.2实施进度计划 (71)10 投资估算 (72)10.1投资估算编制说明 (72)10.2投资估算编制依据和说明 (72)10.3投资估算 (72)11 财务分析 (77)11.1成本和费用估算依据和说明 (77)11.2成本费用估算经济效益分析 (78)11.3财务评价结论 (80)12 研究结论 (81)12.1可行性研究结论 (81)12.2建议 (82)1 总论1.1概述1.1.1项目名称及建设单位概况项目名称：热源厂锅炉脱硫脱硝除尘技改项目建设单位：XX县XX热力有限责任公司建设地址：本项目位于XXXXXX县XX镇项目性质：技改建设单位概况：XX县XX热力有限责任公司.XX县XX热力有限责任公司位于XXXXXX县XX镇，中心坐标N40°31′45.58″、E112°30′36.33″。
3×25t/h锅炉烟气脱硫脱硝改造工程施工组织设计xxxxxxx工程有限公司2017年8月目录1 编制依据 (6)1.1 SNCR脱硝编制依据 (6)1.2 湿法脱硫编制依据 (6)2 工程概况 (7)2.1 工程简介 (7)2.2 工程改造施工范围与特点 (7)2.3 主要烟气参数 (9)2.4 工程施工工期 (10)2.5 工程质量标准 (10)3 施工组织机构 (10)3.1 项目管理部 (10)3.2 项目组织机构图 (10)3.3 项目部职责与岗位人员职责 (11)4 施工部署与资源计划 (12)4.1 施工总平面布置 (12)4.2 力能供应规划 (12)4.3 劳动力计划表 (13)4.4 主要施工机械设备计划表 (14)5 主要施工方案和措施 (16)5.1 脱硝系统施工方案 (16)5.1.1 氨水输送泵安装 (16)5.1.2 氨水储罐安装 (17)5.1.3 锅炉喷枪开孔和安装 (20)5.1.4 管道、阀门安装 (21)5.1.5电气施工安装 (24)5.1.6 热控仪表安装 (24)5.2 脱硫系统施工方案 (25)5.2.1 SO2吸收系统安装 (25)5.2.2 烟道系统安装 (36)5.2.3石灰石制浆系统安装 (38)5.2.5 石膏脱水系统安装 (39)5.2.6 工艺水系统 (40)5.3 玻璃鳞片防腐施工方案 (43)5.3.1玻璃鳞片衬里施工工序 (43)5.3.2玻璃鳞片特性 (43)5.3.3施工要求 (44)5.3.4底漆涂刷 (46)5.3.5 鳞片涂料施工 (46)5.3.6面漆 (47)5.3.7玻璃鳞片衬里修补 (48)5.4 管道安装施工方案 (48)5.4.1 施工顺序 (49)5.4.2 材料验收 (49)5.4.3材料的存放 (50)5.4.4 管子加工 (50)5.4.5 预制 (51)5.4.6管道焊接(详见焊接方案) (52)5.4.7管道、阀门安装 (52)5.5 焊接施工方案 (58)5.5.1 所执行的标准 (58)5.6 电气安装施工方案 (65)5.6.1 控制盘柜的安装方法与程序 (65)5.6.2电缆桥架安装 (71)5.6.3设备的配管 (72)5.6.4电缆敷设 (74)5.6.5控制电缆头接线 (77)5.6.6电缆防火封堵 (79)5.6.7照明器具安装 (80)5.6.8电气试验 (81)5.6.9电气受送电基本要求 (81)5.7 热控安装施工方案 (82)5.7.1热控取源部件与敏感元件安装 (82)5.7.2就地测量仪表和控制装置安装 (89)5.7.3. 热控控制箱、桥架、电缆等等参照同电气的施工步骤。

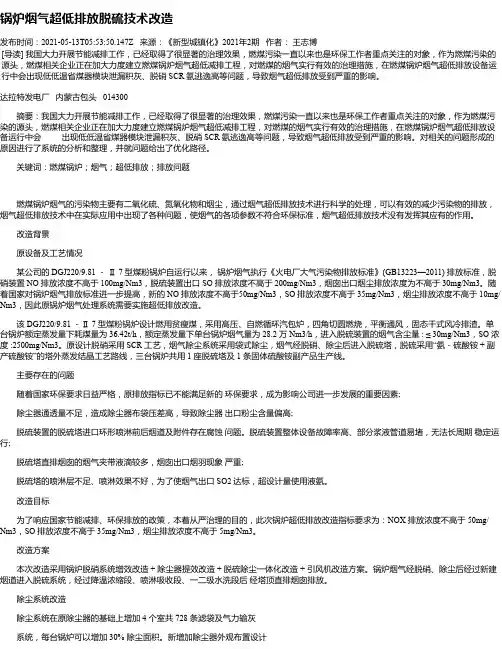

锅炉烟气超低排放脱硫技术改造发布时间：2021-05-13T05:53:50.147Z 来源：《新型城镇化》2021年2期作者：王志博[导读] 我国大力开展节能减排工作，已经取得了很显著的治理效果，燃煤污染一直以来也是环保工作者重点关注的对象，作为燃煤污染的源头，燃煤相关企业正在加大力度建立燃煤锅炉烟气超低减排工程，对燃煤的烟气实行有效的治理措施，在燃煤锅炉烟气超低排放设备运行中会出现低低温省煤器模块泄漏积灰、脱硝 SCR 氨逃逸高等问题，导致烟气超低排放受到严重的影响。
达拉特发电厂内蒙古包头 014300摘要：我国大力开展节能减排工作，已经取得了很显著的治理效果，燃煤污染一直以来也是环保工作者重点关注的对象，作为燃煤污染的源头，燃煤相关企业正在加大力度建立燃煤锅炉烟气超低减排工程，对燃煤的烟气实行有效的治理措施，在燃煤锅炉烟气超低排放设备运行中会出现低低温省煤器模块泄漏积灰、脱硝 SCR 氨逃逸高等问题，导致烟气超低排放受到严重的影响。
对相关的问题形成的原因进行了系统的分析和整理，并就问题给出了优化路径。
关键词：燃煤锅炉；烟气；超低排放；排放问题燃煤锅炉烟气的污染物主要有二氧化硫、氮氧化物和烟尘，通过烟气超低排放技术进行科学的处理，可以有效的减少污染物的排放，烟气超低排放技术中在实际应用中出现了各种问题，使烟气的各项参数不符合环保标准，烟气超低排放技术没有发挥其应有的作用。
改造背景原设备及工艺情况某公司的 DGJ220/9.81 －Ⅱ 7 型煤粉锅炉自运行以来，锅炉烟气执行《火电厂大气污染物排放标准》(GB13223—2011) 排放标准，脱硝装置 NO 排放浓度不高于 100mg/Nm3，脱硫装置出口 SO 排放浓度不高于 200mg/Nm3，烟囱出口烟尘排放浓度为不高于 30mg/Nm3。
随着国家对锅炉烟气排放标准进一步提高，新的 NO 排放浓度不高于50mg/Nm3，SO 排放浓度不高于 35mg/Nm3，烟尘排放浓度不高于 10mg/ Nm3，因此原锅炉烟气处理系统需要实施超低排放改造。
