PLC电子时钟三级项目

课程设计plc的时钟系统设计一、课程目标知识目标：1. 让学生掌握PLC时钟系统的基本原理和组成，理解时钟信号在PLC控制系统中的作用。

2. 学会使用PLC编程软件进行时钟系统的编程与调试，了解相关指令的应用和功能。

技能目标：1. 培养学生运用PLC技术设计时钟系统的能力，能独立完成时钟显示、计时等功能的设计与实现。

2. 提高学生实际操作和解决问题的能力，学会分析并解决PLC时钟系统在实际应用中遇到的问题。

情感态度价值观目标：1. 培养学生对PLC技术的兴趣，激发学生主动学习和探究的热情。

2. 培养学生的团队合作意识，学会与他人共同分析和解决问题。

3. 引导学生关注PLC技术在工业自动化领域的应用，认识到技术发展对现代社会的重要性。

课程性质分析：本课程为电气自动化专业的高年级课程，旨在让学生掌握PLC技术在时钟系统设计中的应用，提高学生的实际操作能力和创新能力。

学生特点分析：学生具备一定的电气基础和PLC编程知识，具有一定的动手能力和问题分析能力。

教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的实际操作技能。

2. 采取项目式教学，鼓励学生积极参与，培养学生的团队合作能力和创新意识。

3. 强化课程目标的实现，注重过程评估与成果评估相结合，确保学生达到预期学习成果。

二、教学内容1. PLC时钟系统原理：包括时钟系统的基本组成、工作原理和功能，重点讲解时钟信号的产生、分配和运用。

相关教材章节：第三章 PLC时钟系统原理2. PLC编程软件操作：介绍PLC编程软件的使用方法，学习相关指令，如定时器、计数器等，并掌握其在时钟系统中的应用。

相关教材章节：第四章 PLC编程软件操作与指令应用3. 时钟系统设计与编程：讲解时钟系统的设计方法，学习如何使用PLC编程实现时钟显示、计时等功能。

相关教材章节：第五章 PLC时钟系统设计与编程4. PLC时钟系统调试与优化：介绍时钟系统的调试方法，分析常见问题，学会优化程序，提高系统稳定性。

任务进阶
任务1：彩灯循环闪烁控制实现 任务2：电子密码锁控制实现 任务3：十字路口交通灯控制 任务4：四组抢答器控制实现
2017年 2017 12月 年 5 12 日 月5日
3
目录
任务1：彩灯循环闪烁控制实现
任务1：彩灯循环闪烁控制实现



任务目标 设计实现彩灯循环闪烁控制装置，要求如下：按下启动按钮后， 隔灯闪烁，Ｌ１亮０．５ｓ后灭，接着Ｌ２亮０．５ｓ后灭， 接着Ｌ３亮０．５ｓ后灭，接着Ｌ４亮０．５ｓ后灭，接着Ｌ ５、Ｌ９亮０．５ｓ后灭，接着Ｌ６、Ｌ１０亮０．５ｓ后灭， 接着Ｌ７、Ｌ１１亮０．５ｓ后灭，接着Ｌ８、Ｌ１２亮 ０．５ｓ后灭，Ｌ１亮０．５ｓ后灭，如此循环下去，直至按 下停止按钮。 预备知识 1 传送指令应用 数据传送指令用于机内数据流的流转与生成，可用于存储单元 的清零、程序初始化等场合。
（a）梯形图
IN 源区 VB100 VB101 VB102 „ VB108 VB109
（b）语句表
OUT 目的区 MB10 MB11
I0.0 MB12 „ MB18 MB19
图 3-4 数据块传送指令用法举例
2017年 2017 12月 年 5 12 日 月5日
8
目录
任务1：彩灯循环闪烁控制实现

5
目录
任务1：彩灯循环闪烁控制实现


使ENO=0的错误条件：SM4.3（运行时间），0006（间接 地址）。 例3-1数据传送指令用法举例如图3-2所示。

（a）梯形图
（b）语句表
2017年 2017 12月 年 5 12 日 月5日
6
目录
任务1：彩灯循环闪烁控制实现
VB100 VB101 VB102 VB103

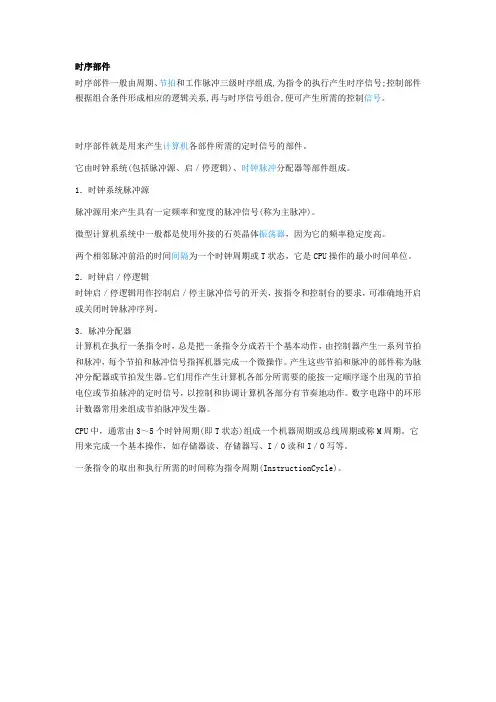

时序部件
时序部件一般由周期、节拍和工作脉冲三级时序组成,为指令的执行产生时序信号;控制部件根据组合条件形成相应的逻辑关系,再与时序信号组合,便可产生所需的控制信号。

时序部件就是用来产生计算机各部件所需的定时信号的部件。

它由时钟系统(包括脉冲源、启／停逻辑)、时钟脉冲分配器等部件组成。

1．时钟系统脉冲源
脉冲源用来产生具有一定频率和宽度的脉冲信号(称为主脉冲)。

微型计算机系统中一般都是使用外接的石英晶体振荡器，因为它的频率稳定度高。

两个相邻脉冲前沿的时间间隔为一个时钟周期或T状态，它是CPU操作的最小时间单位。

2．时钟启／停逻辑
时钟启／停逻辑用作控制启／停主脉冲信号的开关，按指令和控制台的要求，可准确地开启或关闭时钟脉冲序列。

3．脉冲分配器
计算机在执行一条指令时，总是把一条指令分成若干个基本动作，由控制器产生一系列节拍和脉冲，每个节拍和脉冲信号指挥机器完成一个微操作。

产生这些节拍和脉冲的部件称为脉冲分配器或节拍发生器。

它们用作产生计算机各部分所需要的能按一定顺序逐个出现的节拍电位或节拍脉冲的定时信号，以控制和协调计算机各部分有节奏地动作。

数字电路中的环形计数器常用来组成节拍脉冲发生器。

CPU中，通常由3～5个时钟周期(即T状态)组成一个机器周期或总线周期或称M周期。

它用来完成一个基本操作，如存储器读、存储器写、I／0读和I／O写等。

一条指令的取出和执行所需的时间称为指令周期(InstructionCycle)。

0801PLC时钟电路设置程序设计设计一个PLC时钟电路的程序，该电路可以实现显示小时、分钟和秒数，并且能够实现时间的增加和减少功能。

1.硬件设计：-使用一个PLC（可编程逻辑控制器）作为主控制器。

-连接一个用于显示的7段LED数码管，用于显示小时、分钟和秒数。

-使用几个按钮作为输入设备，用于增加和减少时间。

2.程序设计：-定义三个变量，分别表示小时、分钟和秒数。

-初始化变量为0。

-设置一个定时器，每1秒钟触发一次。

-每次定时器触发时，增加秒数变量，并判断是否达到60秒。

-如果是，秒数变量重置为0，增加分钟数变量，并判断是否达到60分钟。

-如果是，分钟数变量重置为0，增加小时数变量，并判断是否达到24小时。

-如果是，小时数变量重置为0。

-更新显示数码管的值为小时、分钟和秒数变量的值。

-设置两个按钮分别用于增加和减少时间。

-当增加按钮按下时，增加秒数变量，并判断是否达到60秒。

-如果是，秒数变量重置为0，增加分钟数变量，并判断是否达到60分钟。

-如果是，分钟数变量重置为0，增加小时数变量，并判断是否达到24小时。

-如果是，小时数变量重置为0。

-当减少按钮按下时，减少秒数变量，并判断是否小于0。

-如果是，秒数变量重置为59，减少分钟数变量，并判断是否小于0。

-如果是，分钟数变量重置为59，减少小时数变量，并判断是否小于0。

-如果是，小时数变量重置为233.实现代码如下（使用伪代码表示）：```初始化：hour = 0minute = 0second = 0定时器触发：second = second + 1如果 second >= 60，则second = 0minute = minute + 1如果 minute >= 60，则minute = 0hour = hour + 1如果 hour >= 24，则hour = 0更新数码管显示为 hour:minute:second 按钮触发（增加按钮）：second = second + 1如果 second >= 60，则second = 0minute = minute + 1如果 minute >= 60，则minute = 0hour = hour + 1如果 hour >= 24，则hour = 0按钮触发（减少按钮）：second = second - 1如果 second < 0，则second = 59minute = minute - 1如果 minute < 0，则minute = 59hour = hour - 1如果 hour < 0，则hour = 23```这个设计可以实现一个基本的PLC时钟电路，通过定时器和按钮的控制，可以显示当前的小时、分钟和秒数，并且可以通过按钮增加和减少时间。
