Y210—2型电动机定子铁芯冲压模具设计

一、 产品零件的工艺分析

零件简图

该电动机定子铁芯的材料为电工硅钢片D21，钢板厚度0.50mm，具有良好的冲裁性能。零件形状简单，对称，是由圆弧和直线组成。

2 对于冲小孔Φ5，冲复杂圆孔Φ80，按照冲压手册一般冲孔模对该材料（钢<400MPa）可以冲压的最小的孔径为d≧t=0.5mm，因而小孔符合工艺要求。最小孔边距为b=3.5mm≧t，因而符合孔边距工艺要求，以上分析均符合冲裁工艺要求。

由表 1、2 查出冲裁件内外所能达到的经济精度为IT11，孔中心与边缘距离尺寸公差为±0.6，对于孔心距公差为±0.1，将以上精度与零件简图中所标注的尺寸公差相比较，可认为该零件的精度要求能够在冲裁加工中得到保证，其他尺寸标准、生产批量等情况，也均符合冲裁的工艺要求，故决定采用冲孔落料复合冲裁模进行加工，且一次成形。

表1 冲裁件内外形所能达到的经济精度

基本尺寸/mm

材料厚度t/mm

≤3

3~6

6~10

10~18

18~500

≤1 IT12~IT13 IT11

1~2 IT14 IT12~IT13 IT11

表2 孔中心与边缘距离尺寸公差

材料厚度t 孔中心与边缘距离尺寸

≤50 50~120 120~220 220~360

≤2 ±0.5 ±0.6 ±0.7 ±0.8

2~4 ±0.6 ±0.7 ±0.8 ±1.0

二、模具类型的确定

常见的模具形式可分为单工序模、复合模和级进模三种。确定模具形式，应以冲裁工件的要求、生产批量、模具加工条件为主要依据。

冲压生产批量与合理模具形式见表3 ，单工序模、级进模和复合模的比较见表4

表3 冲压生产批量与合理模具形式

批量/（千件/每年）

项目

单件

小批

中批

大批

大量

大件

中件

小件 <1

<1

<1 1~2

1~5

1~10 2~20

5~50

10~100 20~300

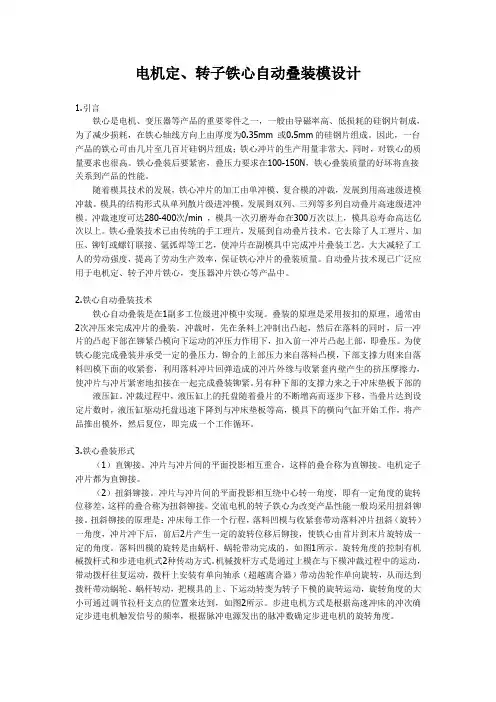

电机定、转子铁心自动叠装模设计

1.引言

铁心是电机、变压器等产品的重要零件之一，一般由导磁率高、低损耗的硅钢片制成，为了减少损耗，在铁心轴线方向上由厚度为0.35mm 或0.5mm的硅钢片组成。因此，一台产品的铁心可由几片至几百片硅钢片组成；铁心冲片的生产用量非常大，同时，对铁心的质量要求也很高。铁心叠装后要紧密，叠压力要求在100-150N，铁心叠装质量的好坏将直接关系到产品的性能。

随着模具技术的发展，铁心冲片的加工由单冲模、复合模的冲裁，发展到用高速级进模冲裁。模具的结构形式从单列散片级进冲模，发展到双列、三列等多列自动叠片高速级进冲模。冲裁速度可达280-400次/min ，模具一次刃磨寿命在300万次以上，模具总寿命高达亿次以上。铁心叠装技术已由传统的手工理片，发展到自动叠片技术。它去除了人工理片、加压、铆钉或螺钉联接、氩弧焊等工艺，使冲片在副模具中完成冲片叠装工艺。大大减轻了工人的劳动强度，提高了劳动生产效率，保证铁心冲片的叠装质量。自动叠片技术现已广泛应用于电机定、转子冲片铁心，变压器冲片铁心等产品中。

2.铁心自动叠装技术

铁心自动叠装是在1副多工位级进冲模中实现。叠装的原理是采用按扣的原理，通常由2次冲压来完成冲片的叠装。冲裁时，先在条料上冲制出凸起，然后在落料的同时，后一冲片的凸起下部在铆紧凸模向下运动的冲压力作用下，扣入前一冲片凸起上部，即叠压。为使铁心能完成叠装并承受一定的叠压力，铆合的上部压力来自落料凸模，下部支撑力则来自落料凹模下面的收紧套，利用落料冲片回弹造成的冲片外缘与收紧套内壁产生的挤压摩擦力，使冲片与冲片紧密地扣接在一起完成叠装铆紧。另有种下部的支撑力来之于冲床垫板下部的

液压缸。冲裁过程中，液压缸上的托盘随着叠片的不断增高而逐步下移，当叠片达到设定片数时，液压缸驱动托盘迅速下降到与冲床垫板等高，模具下的横向气缸开始工作，将产品推出模外，然后复位，即完成一个工作循环。
